​1.时钟周期、振荡周期、节拍周期

　　时钟周期又叫做振荡周期、节拍周期，定义为时钟晶振频率的倒数。时钟周期是计算机中最基本的、最小的时间单位。在一个时钟周期内，CPU仅完成一个最基本的动作。例如晶振为12M，则时钟周期为1/12us。又可以被定义为节拍。

2.状态周期

    状态周期是时钟周期的2倍，由时钟周期二分频得到。

    在8051单片机中把一个时钟周期定义为一个节拍（用P表示），二个节拍定义为一个状态周期（用S表示）。

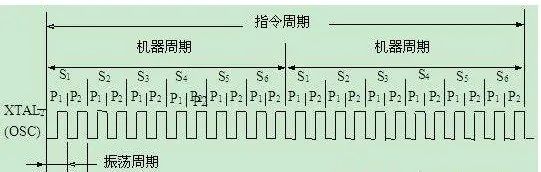

    8051系列单片机的一个机器周期同6个S周期（状态周期）组成。一个机器周期包含6个状态周期（S1-S6）,而一个状态周期又包含两个时钟振荡周期（简称时钟周期）。例：8051单片机的机器周期由6个状态周期组成，也就是说一个机器周期=6个状态周期=12个时钟周期。

3.机器周期、CPU周期

　　在计算机中，为了便于管理，常把一条指令的执行过程划分为若干个阶段，每一阶段完成一项工作。例如，取指令、存储器读、存储器写等，这每一项工作称为一个基本操作。完成一个基本操作所需要的时间称为机器周期。一般情况下，一个机器周期由若干个S周期（状态周期）组成。比如，取值周期，取数周期。在80C51内部，机器周期一般包括于6个状态周期，12个时钟周期。例如24M的晶振，机器周期为12/24M秒。

4.指令周期

　　指令周期是指取出并完成一条指令所需的时间，一般由若干个机器周期组成，分为单周期指令，双周期指令和多周期指令。

　　对于一些简单的的单字节指令，在取指令周期中，指令取出到指令寄存器后，立即译码执行，不再需要其它的机器周期。对于一些比较复杂的指令，例如转移指令、乘法指令，则需要两个或者两个以上的机器周期。　　

5.总线周期

　　由于存贮器和I/O端口是挂接在总线上的，CPU对存贮器和I/O接口的访问，是通过总线实现的。通常把CPU通过总线对微处理器外部（存贮器或 I/O接口）进行一次访问所需时间称为一个总线周期。一个总线周期一般包含4个时钟周期，这4个时钟周期分别称4个状态即T1状态、T2状态、T3状态和 T4状态。

总结

时钟周期=T

状态周期=2*T

总线周期=4*T

机器周期=若干状态周期

指令周期=若干机器周期
