1.hyperLynx VX2.5 安装
hyperLynx VX2.5下载路径和破解路径如下，下载后按照说明破解。默认安装PADS的软件上会把hyperLynx 装上去，但是一般有些工具不全，所以需要将其卸载后重新单独安装。https://www.mr-wu.cn/hyperlynx-vx-2-5-free-download/

2.hyperLynx VX2.5 使用

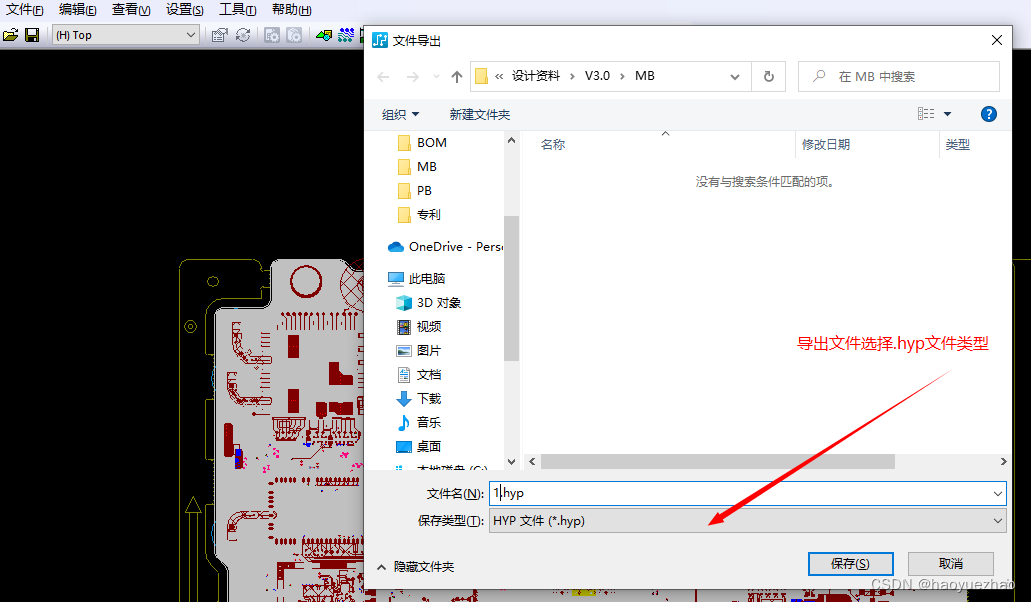

hyperLynx 操作相对比较简单，更容易上手，PADS layout 可以直接转到hyperLynx，如采用导入方式打开，可以在PADS layout 选择导出方式，输出类型为.hyp。

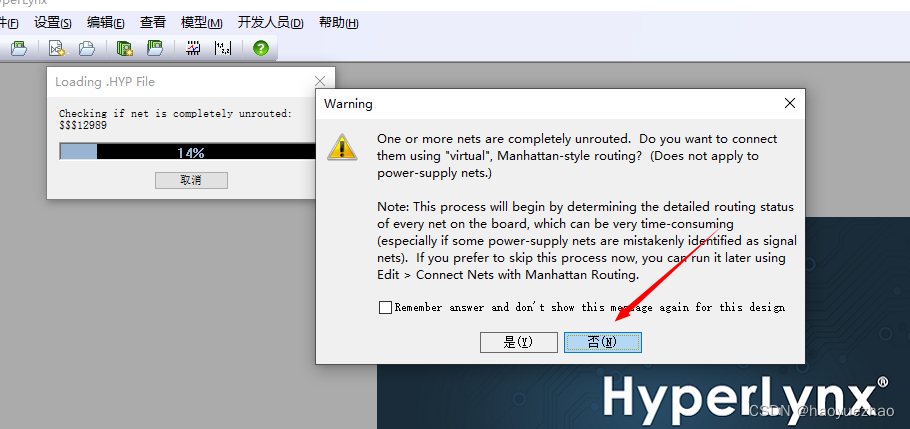

然后在hyperLynx 选择打开电路板（B),选择导出的xx.hpy文件，打开是会提示，选择否就行。

PDAS Layout导入到hyperLynx 的界面如下图

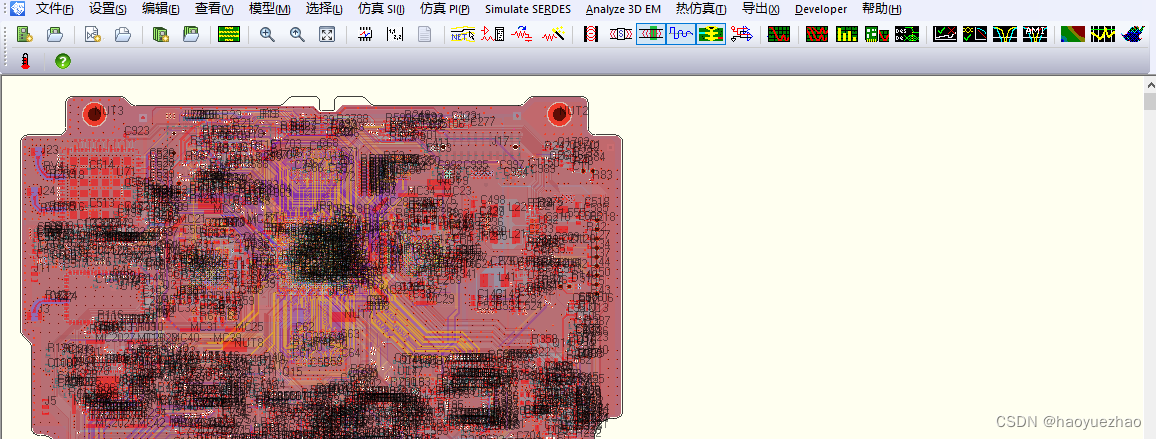

进入hyperLynx PCB界面后，我们需要进行设置如下：

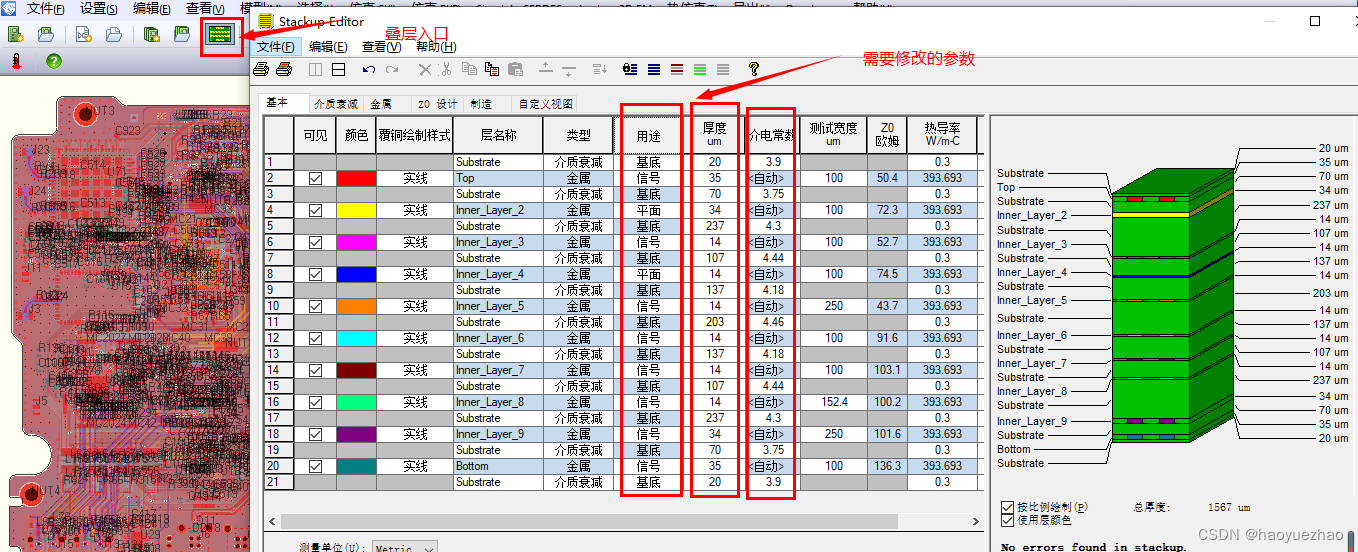

1.设置叠层，如果是在PADS Layout已经设置过了，在导入到hyperLynx 里面后设置依然保留，确保叠层正确，最好还是对一遍。叠层文件一般是由PCB板厂提供，但也可以根据仿真需求做修改，然后再提交给PCB板厂。

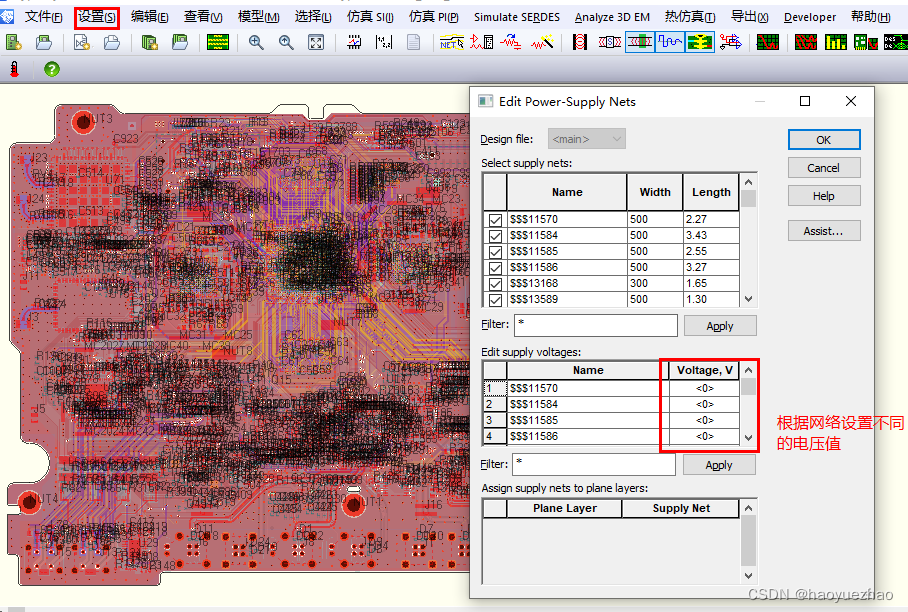

2.如需要做PI仿真，需要对电源网络进行电压赋值，其方法如下。

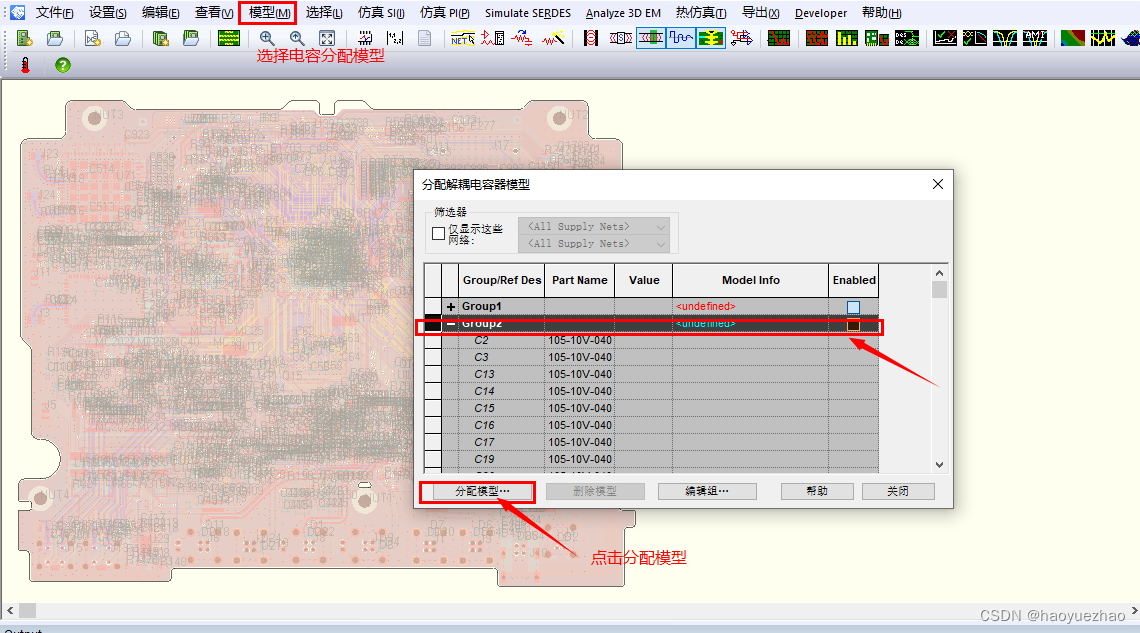

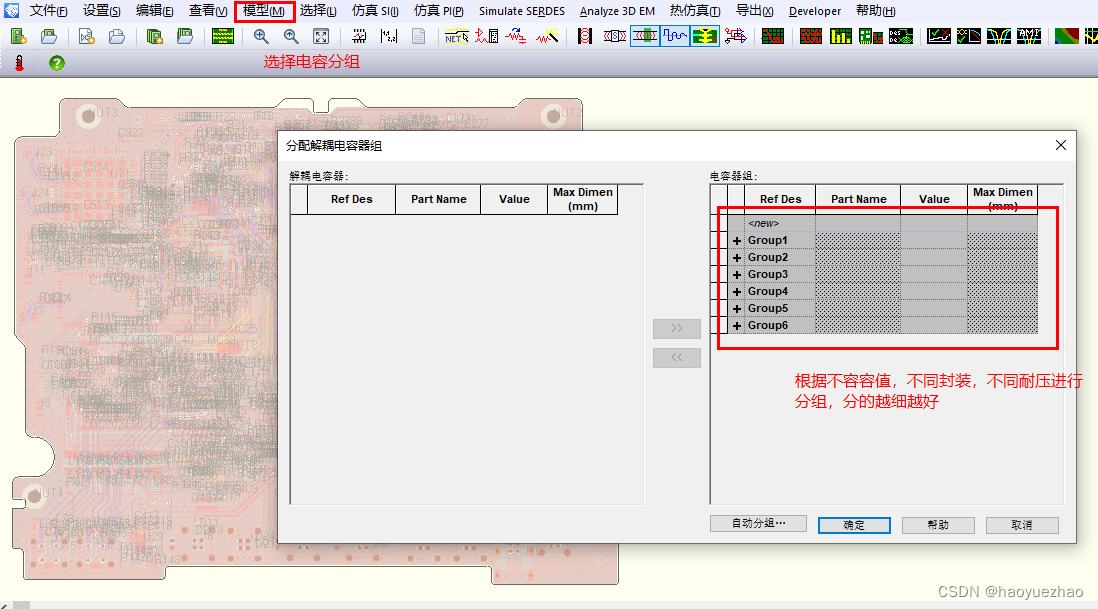

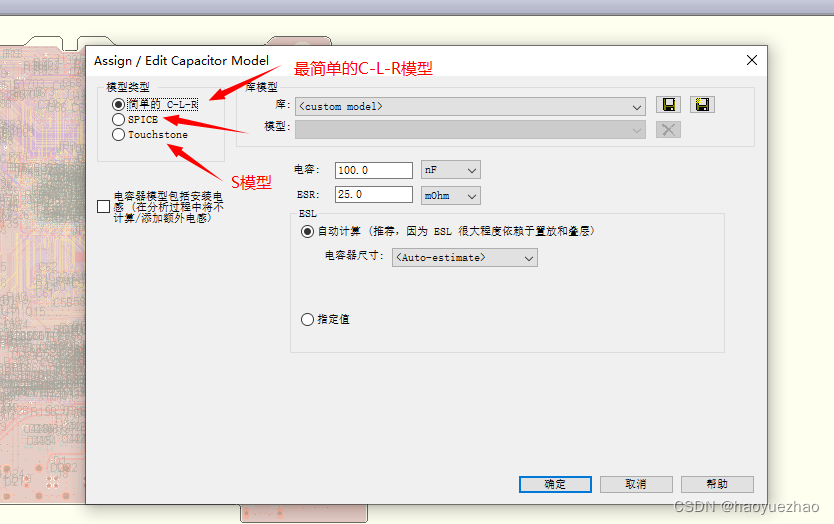

3.如需要AC 去耦仿真，需要编辑电容模型，如下设置，电容模型最好能让供应商提供S模型，这样仿真的数据是比较准的。

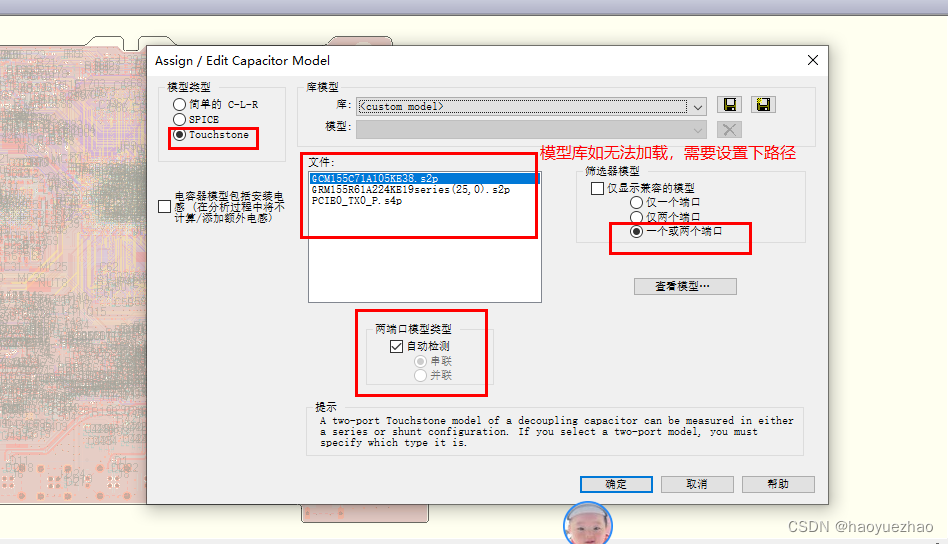

4.分完组后给电容赋值模型，通常我们会选择S模型作为仿真模型，如提供不了，可以采样简单C-L-R模型，



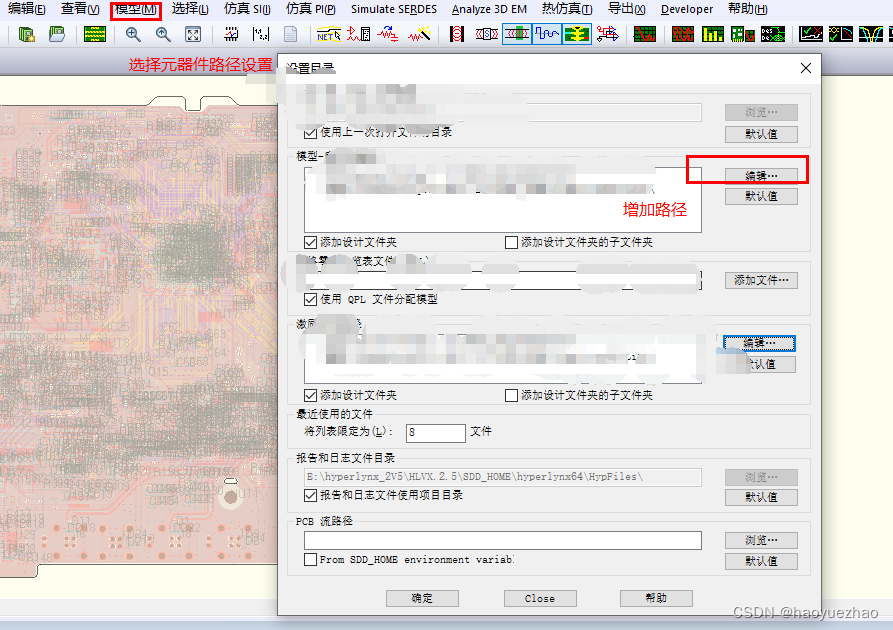

5.电容模型库导入路径设置

3.hyperLynx VX2.5 PCB阻抗扫描

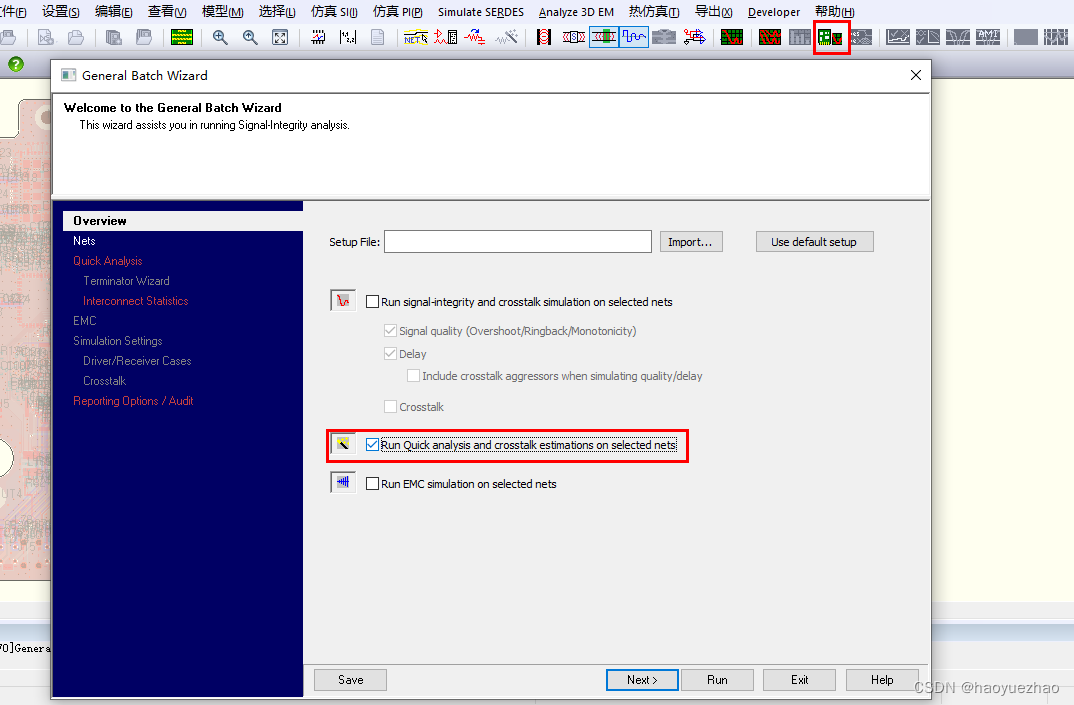

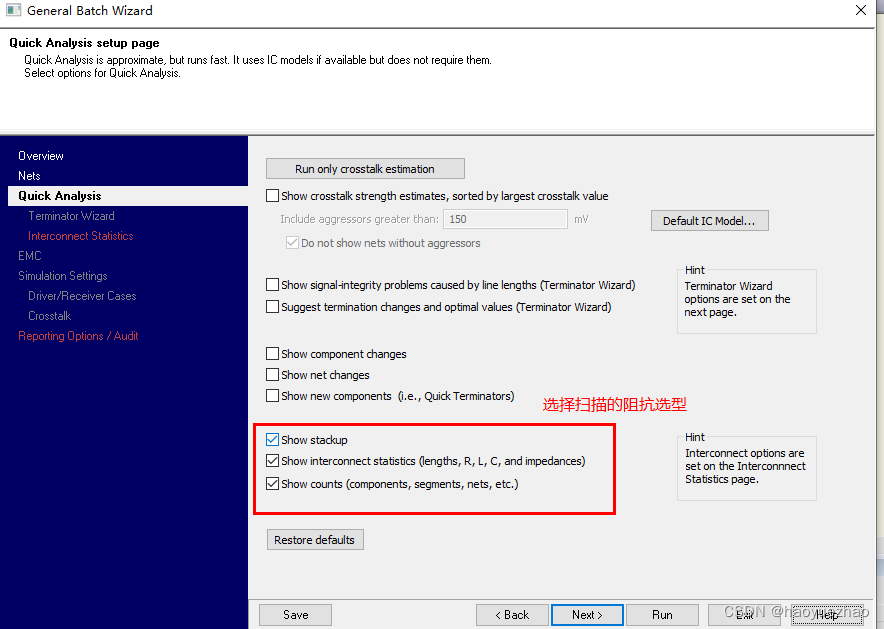

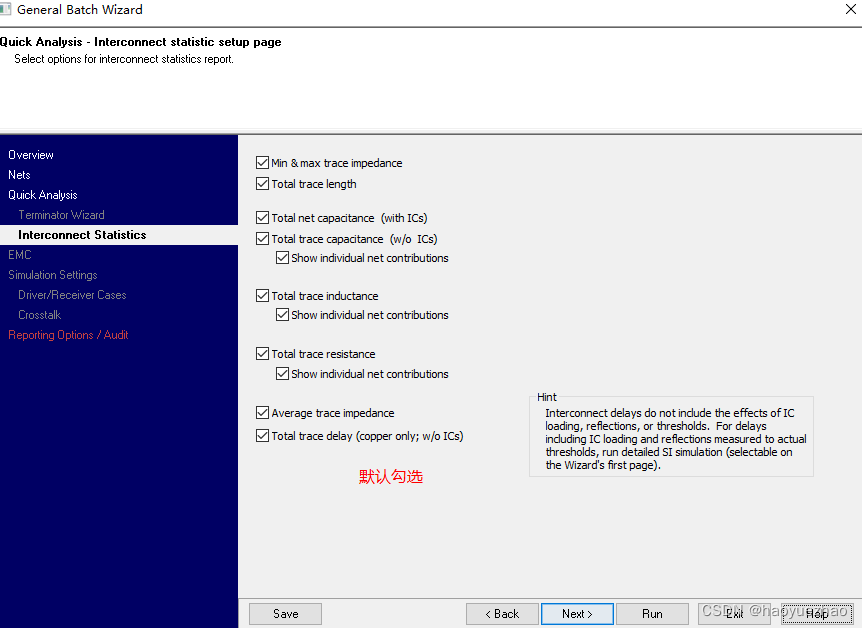

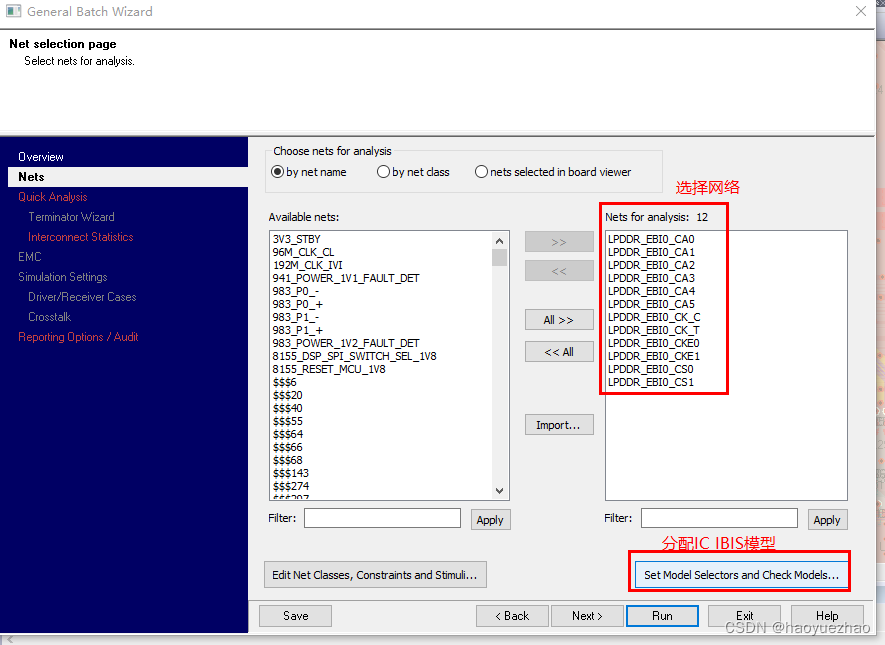

我们设置好叠层后就可以跑PCB 阻抗扫描了，可以查看阻抗值是否满足设计要求。

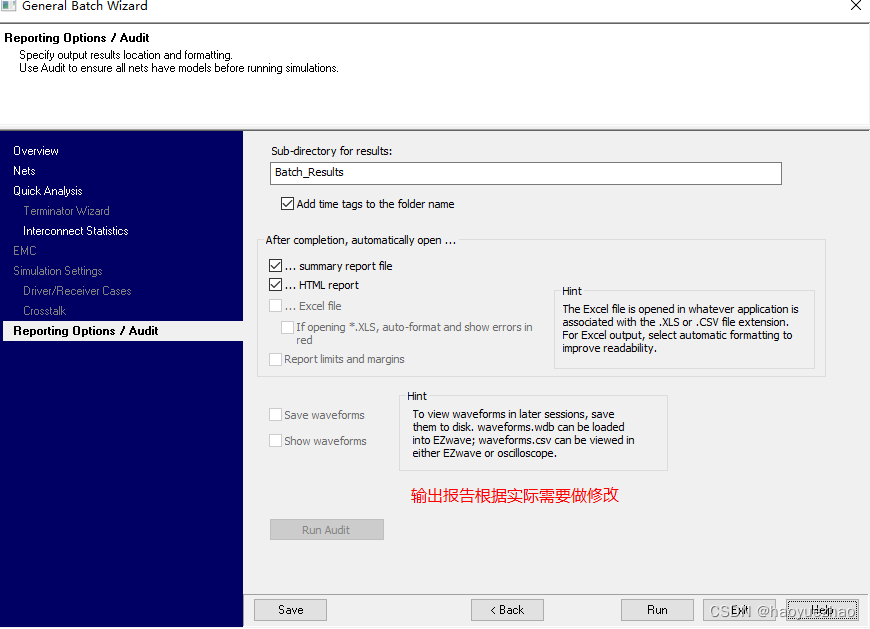

输出报告：

由于篇幅太长，将分篇更新，有疑问请留言一起讨论。
