一、组播的网络结构是怎样的？

     首先，组播传输的特点是单点发送，多点接收。那么我们的组播网络的成员角色是有些，各自有什么分工和作用呢？我们简单参考下图解释：

• 组播组：用IP组播地址进行标识的一个集合。任何用户主机，加入一个组播组，就成为了该组成员，可以识别并接收发往该组播组的组播数据。

• 组播源：组播信息的发送者称我们称为“组播源”。

• 组播组成员：所有加入某组播组的主机便成为该组播组的成员，如上图的PC1和PC3。

• 组播路由器：支持三层组播功能的路由器或交换机，如上图的各个路由器，提供组播路由功能，也能提供组播组成员的管理功能。

       如果还是觉得抽象的话，我们再举个“栗子”，就比如我们在家打开电视机收看电视节目，电视台就相当于组播源，会有不同的影视节目（组播包）源源不断的进行发送，经过中间的广电设备（组播路由器）进行流量传送，而我们全国各地的观众则可以通过家里的电视机（组播组成员），加入到对应的频道，来接收同一个电视节目。

     二、如果组播组没有组成员，组播源会发送数据吗？

     在想知道这个问题之前，需要先简单了解下组播协议的工作原理。首先IP网络中常用的组播协议有IGMP（互联网组管理协议）和PIM（协议无关组播），我们先简单介绍下两个协议的作用。

1、IGMP协议

部署位置：组播路由器与用户主机之间，路由器配置在与主机相连的接口上；

作用：如果是在主机侧：用于实现组成员动态的加入与离开；如果是在路由器侧：实现了组成员关系的管理与维护，与上层组播路由协议实现信息交互。

2、PIM协议

类型：PIM-DM和PIM-SM模式；

部署位置：所有组播路由器上，配置在所有接口上；

作用：用于实现组播路由与转发，并可以动态的响应网络拓扑变化，维护组播路由表；

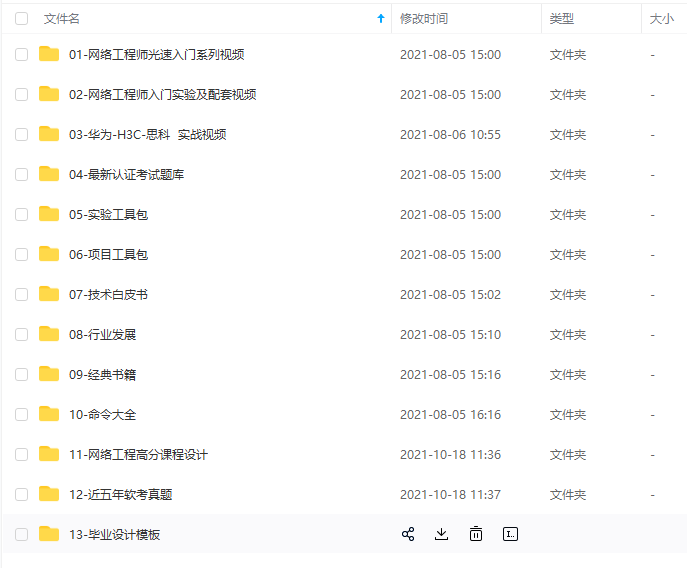

 PS ：如果你需要以下或更多资料，可以找我要~

        在组播组中的成员是动态的，主机可以在任何时刻加入或离开组播组，通过IGMP就实现加组和离组，好比我们可以在任何时候选择打开电视机，收看某一个台的节目，也可以选择在任意一个时刻点切换节目，甚至关闭电视机，组播组成员可以广泛地分布在网络中的任何地方。

        PIM协议就会在组播网络中负责组播路由与转发，并可以动态的响应网络拓扑变化，维护组播路由表；那么当组播成员离组的时候，组播网络是怎样进行动态响应的呢？这个需要看是IGMPv1/v2/v3的哪个版本了，我下面以V2作为代表简单解释下：在IGMPv2中当组成员需要离组的时候，会以组播的方式向组播网络中的所有路由器发送离组报文，告诉所有人：我要离开了！这个时候组播组内会有一个类似于队长的角色（查询器），向这个组播组中发送一个查询报文：这个组里面还有人吗？一秒钟发送一次，连发两次，如果有人响应，比如下图：PC3说，我还在呢！则组播路由器继续维护这个组播路由表，仍然向改组发送组播流量！

       但是如果组播组里面所有成员都离开了，组播组中没有任何成员了，查询器在尽心询问的时候：这个组里面还有人吗？此时，肯定就不会收到任何回应，那么组播路由器就不会再维护组播路由表了，没有对应的组播路由，当然我们这个组播网络中就不会有组播流量的出现。

       PS：由于组播这部分的技术细节是比较多的，本次回答只是针对该问题做了非常简单的呈现，如果有问题，欢迎关注个人首页后续相关专题技术分享吧。
