| 实训日期 | 2021.05.12-19 |
| 一、实训目的 通过上机实训，使学生掌握： （1）能够实现跨交换机上实现VLAN方法； （2）能够掌握将交换机端口分配到VLAN中的操作技巧 二、实训原理 把聚合（绑定）多条平行链路，这种方法被称为以太信道技术。以太信道（EtherChannel）通过把多条链路聚集成一条逻辑链路来将干道的速度提升到160Mb/s到160Gb/s。 并且当捆绑的链路中有一条出现故障时，以太信道能继续运行，以及当故障链路恢复后能重新将其加入到捆绑链路中。以太信道常与以太网Trunk同时使用，并支持IEEE802.1Q和ISL两种以太网trunk技术。 三、实训设备、材料 1、Internet互联网 2、PC机一台 3、相关资料查询 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1、相关术语 （1）链路聚合 链路聚合（英语：Link Aggregation）是一个计算机网络术语，指将多个物理端口汇聚在一起，形成一个逻辑端口，以实现出/入流量吞吐量在各成员端口的负荷分担，交换机根据用户配置的端口负荷分担策略决定网络封包从哪个成员端口发送到对端的交换机。当交换机检测到其中一个成员端口的链路发生故障时，就停止在此端口上发送封包，并根据负荷分担策略在剩下的链路中重新计算报文的发送端口，故障端口恢复后再次担任收发端口。链路聚合在增加链路带宽、实现链路传输弹性和工程冗余等方面是一项很重要的技术。 （2）端口聚合协议 端口聚合也叫做以太通道（ethernet channel），主要用于交换机之间连接。由于两个交换机之间有多条冗余链路的时候，STP会将其中的几条链路关闭，只保留一条，这样可以避免二层的环路产生 2、查资料分析以太信道技术主要应用于哪些场合？ 以太信道技术主要应用于以下场合： 交换机与交换机之间的连接：分布层交换机到核心层交换机或核心层交换机之间。 交换机与服务器之间的连接：集群服务器采用多网卡与交换机连接提供集中访问。 交换机与路由器之间的连接：交换机和路由器采用端口聚合可以解决广域网和局域网连接瓶颈。 服务器与路由器之间的连接：集群服务器采用多网卡与路由器连接提供集中访问。特别是在服务器采用端口聚合时，需要专有的驱动程序配合完成。 3、分析TCP协议与UDP协议的应用？ 第一种：TCP协议 英文名：Transmission Control Protocol 中文名：传输控制协议 协议说明：TCP是一种面向连接的、可靠的、基于字节流的传输层通信协议。 举例：打电话，需要双方都接通，才能进行对话 特点：效率低，数据传输比较安全 第二种：UDP协议 英文名：User Datagram Protocol 中文名：数据报协议 协议说明：UDP是一种面向无连接的传输层通信协议。 举例：发短信，不需要双方建立连接，But，数据报的大小应限制在64k以内 特点：效率高，数据传输不安全，容易丢包 4、根据实验资料应用仿真软件完成配置 五、过程记录（数据、图标、计算等） 1、网络规划 （1）规划计算机IP地址、子网掩码、网关

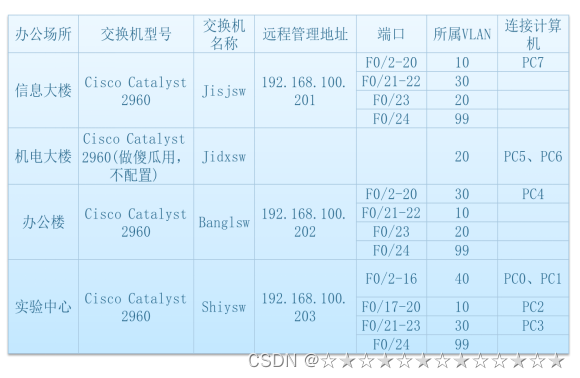

（2）规划各场所交换机名称，端口所属VLAN以及连接的计算机

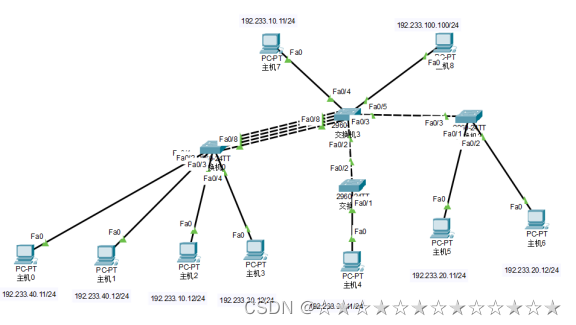

2、设备选择 （1）Cisco Catalst 2960交换机（3台）； （2）Cisco Catalst 2960交换机（1台，做傻瓜交换机用，不进行任何配置）； （3）PC机8台； （4）双绞线（若干根）； （5）反转电缆一根。 3、网络拓扑：

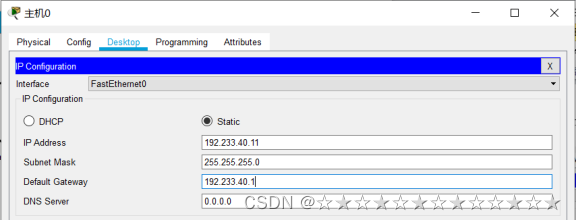

4、网络搭建 步骤1：按照表所列设置各计算机的IP地址、子网掩码、默认网关。

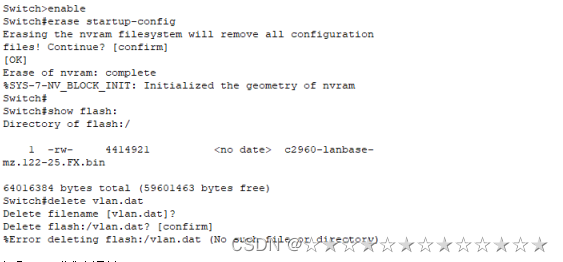

其余计算机操作同上 步骤2：清除交换机配置
switch#erase startup-config
（2）删除交换机VLAN。 交换机的VLAN配置信息保存在闪存的vlan.dat文件中，要想删除VLAN，必须删除闪存中的vlan.dat文件。

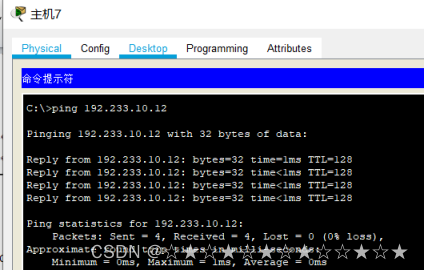

步骤3：测试连通性 使用Ping命令分别测试PC0、PC1、PC2、PC3、PC4、PC5、PC6、PC7这8台计算机之间的连通性. PC7 Ping PC2----成功

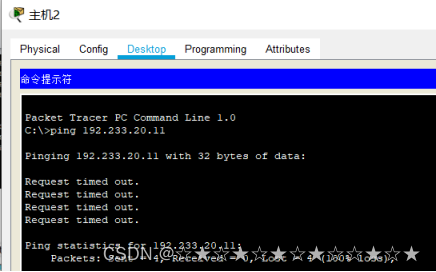

PC2 Ping PC5----失败
PC2 Ping PC4----失败 PC2 Ping PC0----失败
PC5 Ping PC6----成功 PC5 Ping PC4----失败

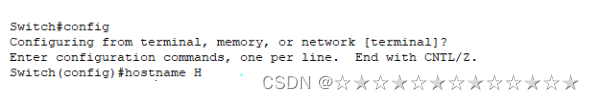

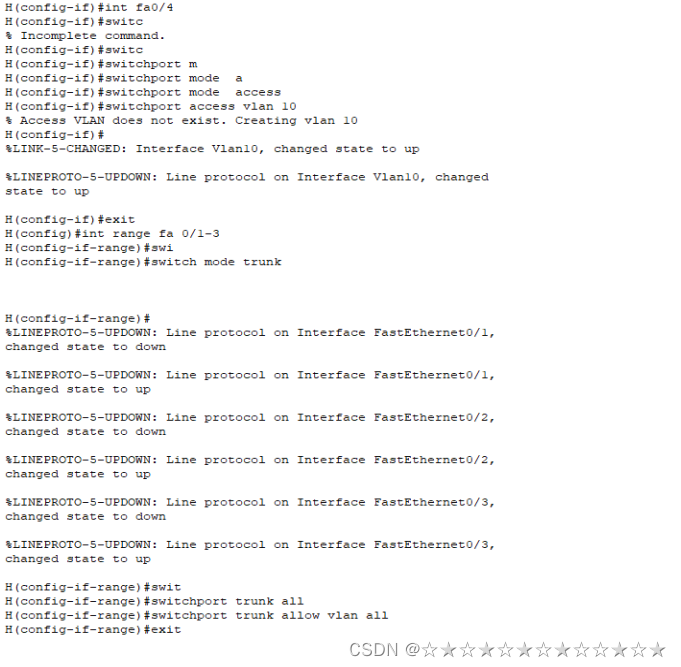

从上所述，相同子网的计算机之间可以正常通信，不同子网之间的计算机不能通信。 步骤4：配置交换机H

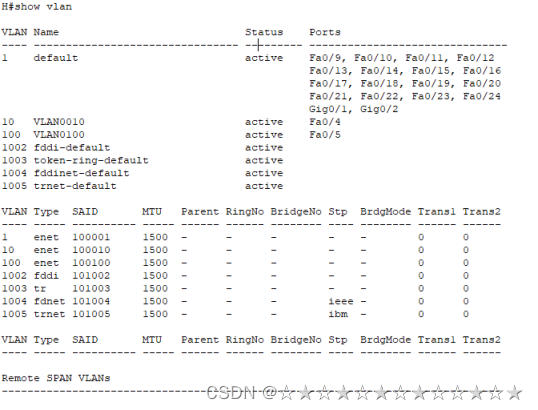

（5）查看jisjsw的VLAN配置 show vlan

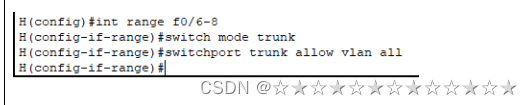

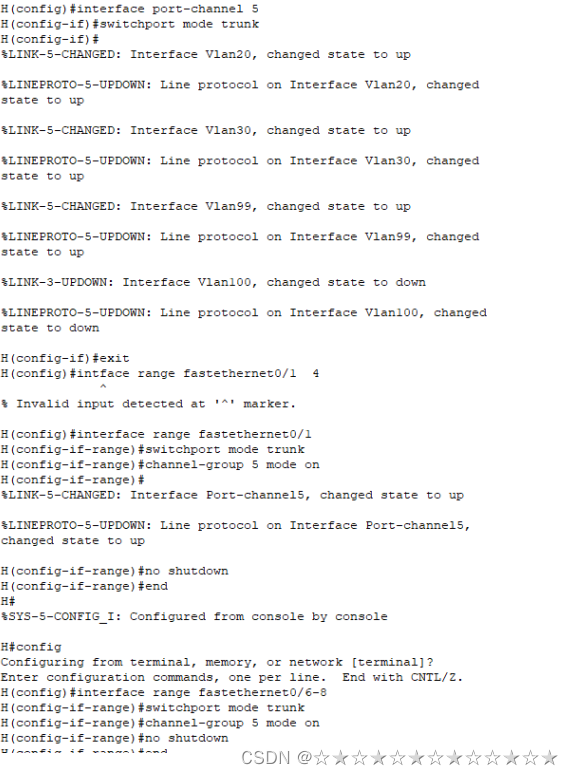

（5）配置链路聚合

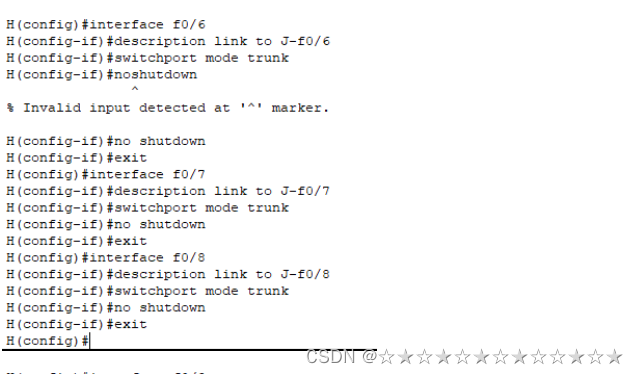

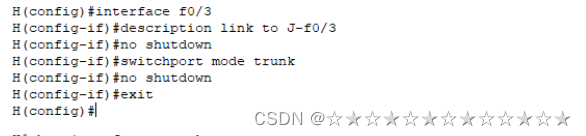

（6）配置交换机端口描述

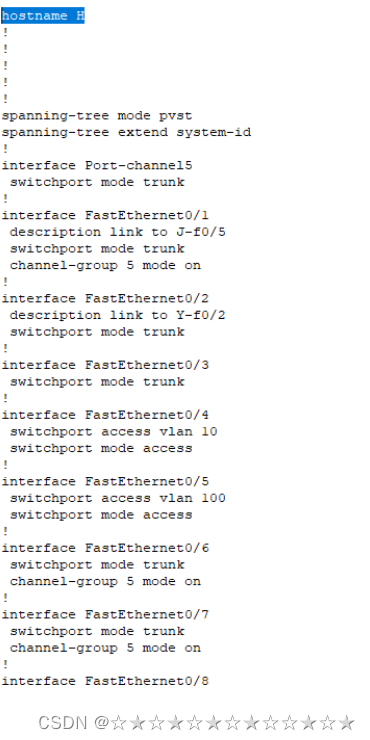

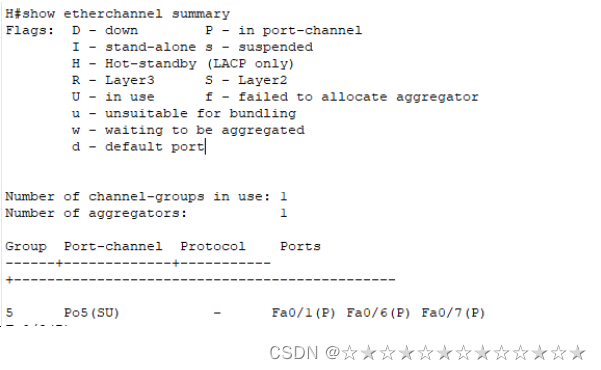

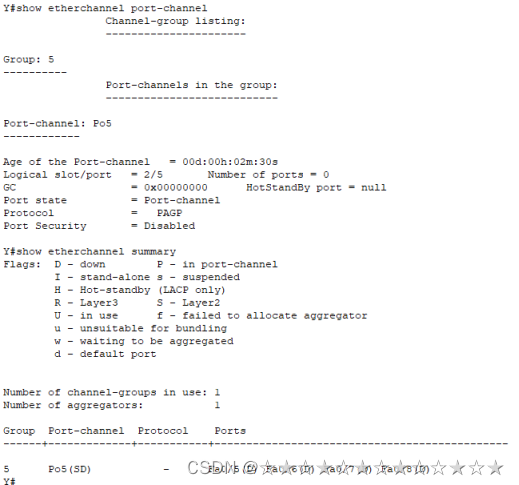

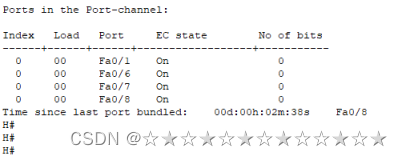

（7）查看交换机状态信息 show etherchannel port-channel

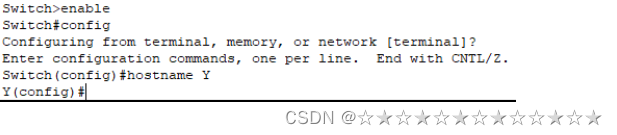

步骤5：配置办公楼的交换机
（2） 在交换机Y创建VLAN10、20、30、99

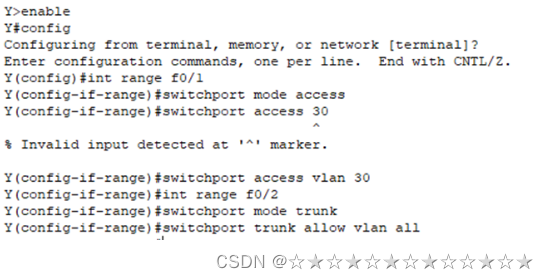

（3） 按照表3-3分配交换机Y端口VLAN

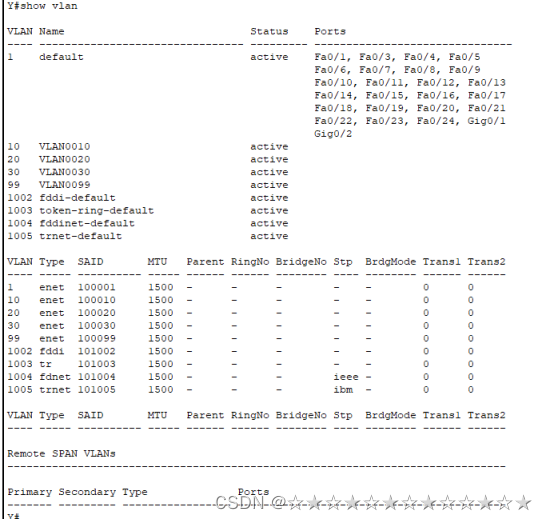

（3） 查看Y的VLAN配置

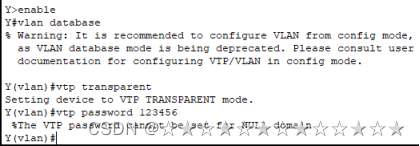

(7)配置交换机VTP域

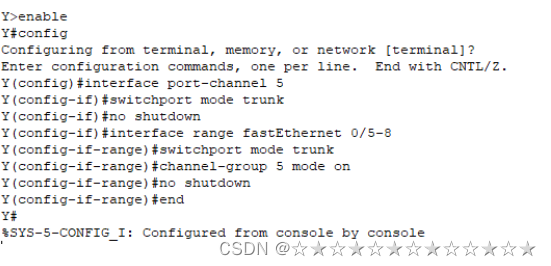

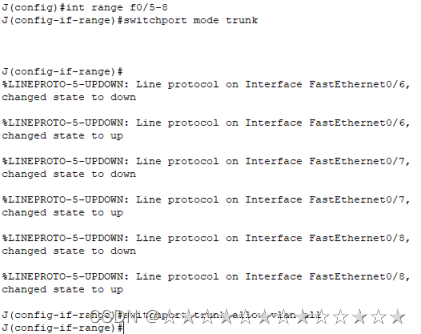

（8）配置链路聚合

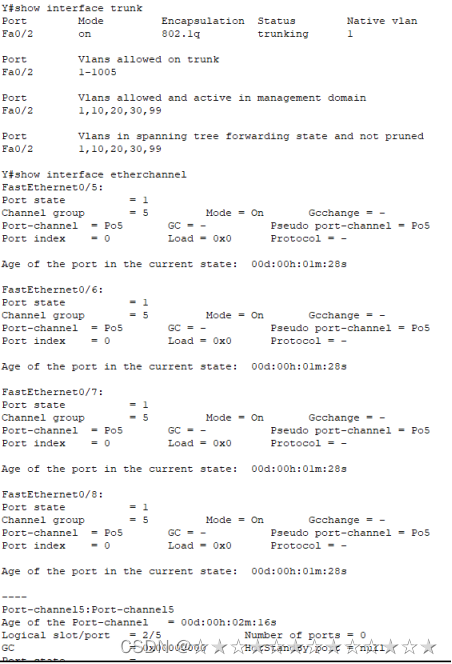

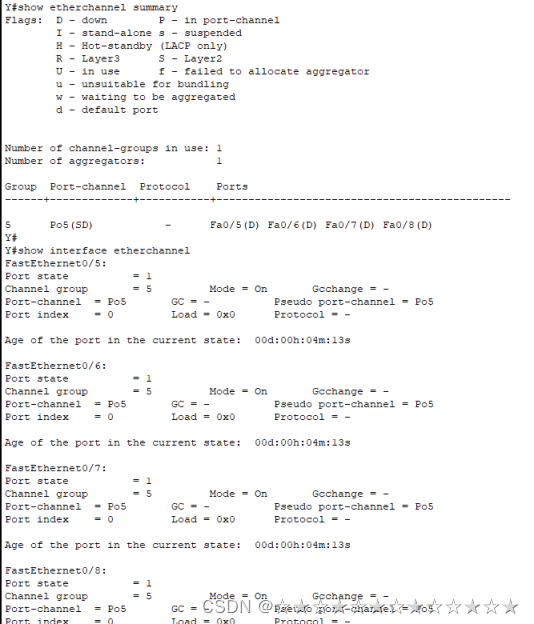

（9）查看交换机状态信息

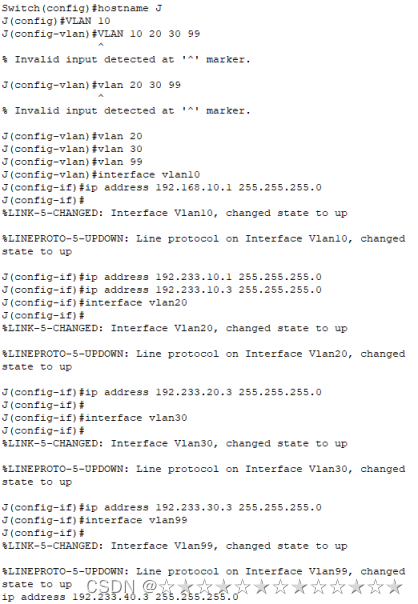

步骤6：配置实验中心的交换机

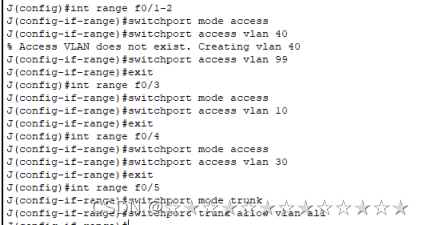

（3） 按照表3-3分配交换机J端口VLAN
FGT
（4） 配置交换机VTP域

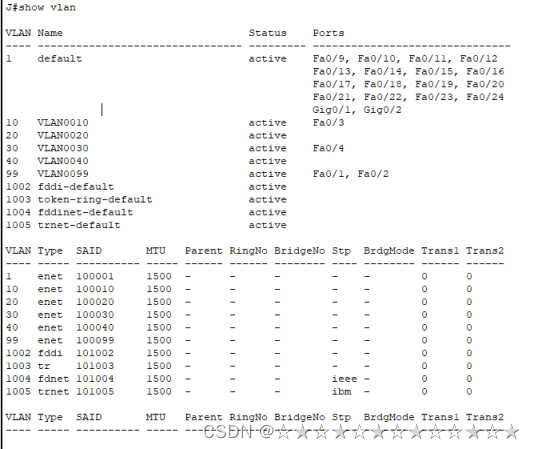

（5） 查看J的VLAN配置

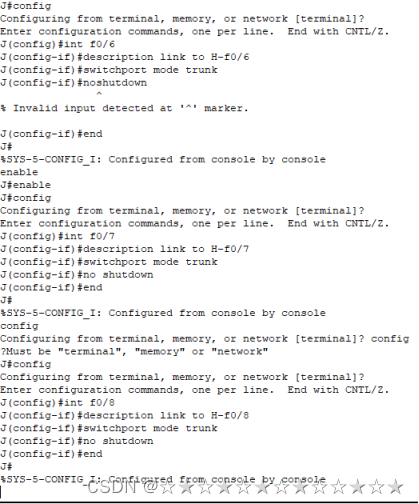

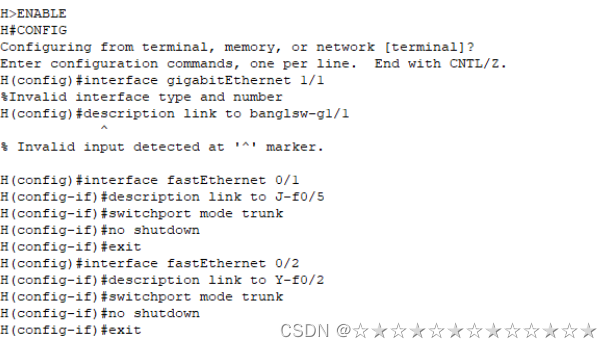

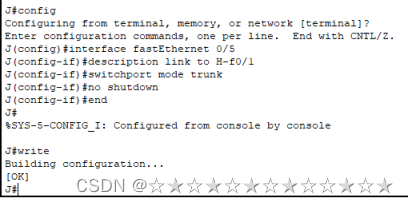

（6）配置交换机端口描述

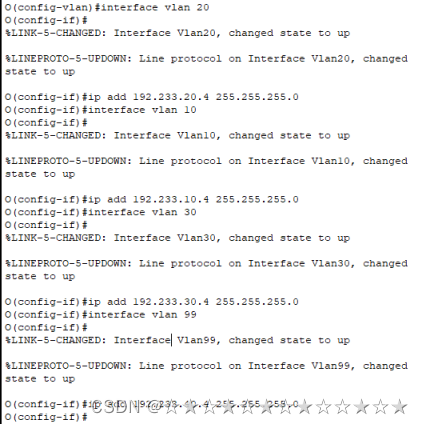

步骤7：配置交换机 （1）配置的主机名为O
（2）在交换机O创建VLAN10、20、30、99

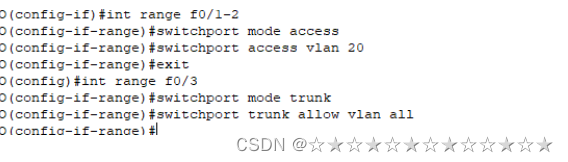

（3）按照表3-3分配交换机O端口VLAN

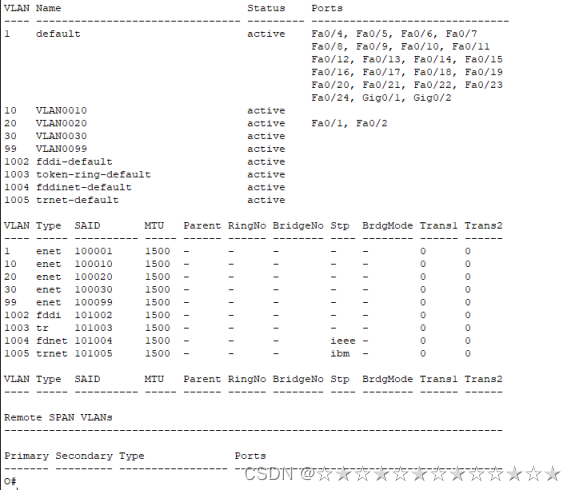

（4）查看O的VLAN配置

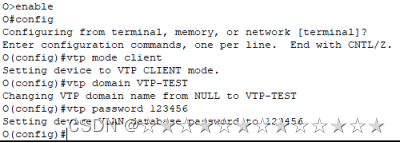

（5） 配置交换机VTP域

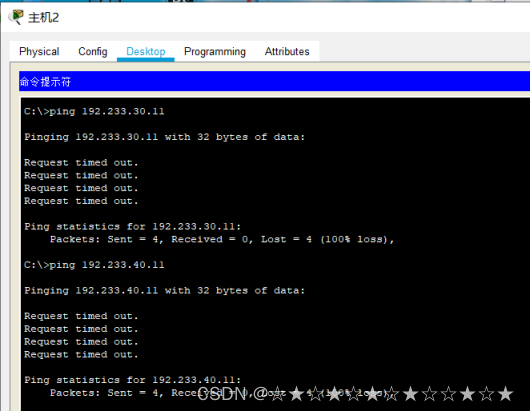

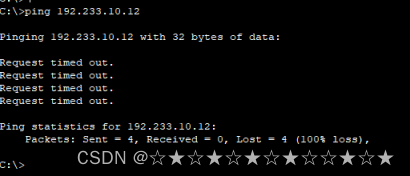

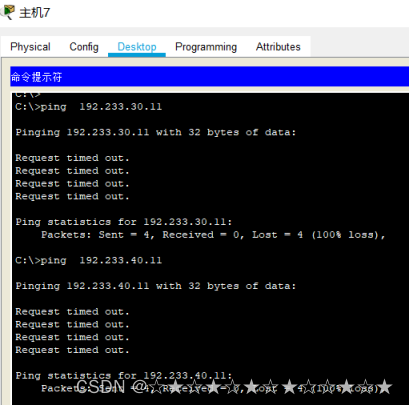

步骤8：测试连通性 步骤3：测试连通性 使用Ping命令分别测试PC0（40.11）、PC1（40.12）、PC2（10.12）、PC3（30.12）、PC4（30.11）、PC5（20.11）、PC6（20.12）、PC7（10.11）这8台计算机之间的连通性. PC7 Ping PC2----失败

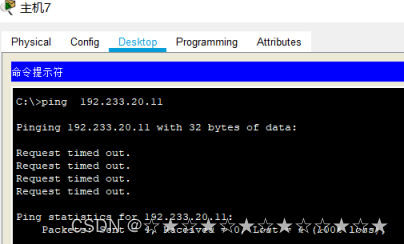

PC7 Ping PC5----失败
PC7 Ping PC4----失败 PC7 Ping PC0----失败
PC2 Ping PC4----失败 PC2 Ping PC0----失败

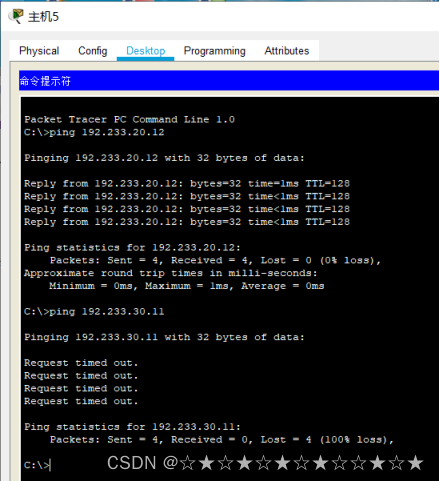

PC5 Ping PC6----成功 PC5 Ping PC4----失败

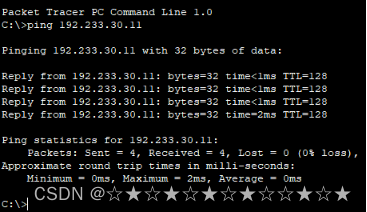

PC3 Ping PC4----成功
步骤9：配置各交换机口令
步骤10：配置远程管理 （1） 将PC8（也可以另外接一台计算机）接到交换机H的端口f0/1上，IP地址改为192.233.100.100/24，网关为192.233.100.1。 （2）配置交换机H管理地址，管理VLAN，端口f0/5所属VLAN

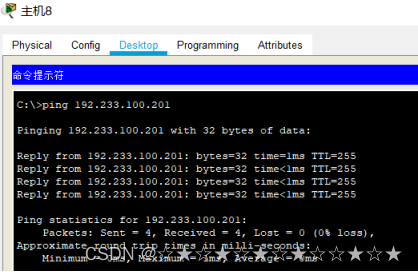

（3） 测试PC8和交换机H的远程管理地址的连通性，

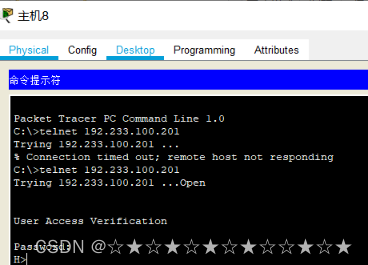

PC>telnet 192.233.100.201

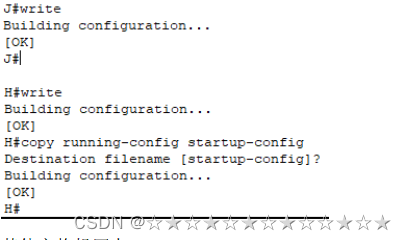

步骤11：保存配置文件
其他交换机同上 步骤12；清除交换机的所有配置
删除vlan delete flash:vlan.dat
1.察看当前VLAN配置#show vlan 2.察看Flash中的文件名称（交换机的配置文件和ios都保存在Flash中）#dir flash: 看一下VLAN文件在FLASH里的具体名称，一般的都是VLAN.DAT 3.删除vlan.dat （交换机的VLAN信息保存在vlan.dat中）#delete flash:vlan.dat 4.删除VLAN信息后再次察看当前的VLAN配置#show vlan 其他交换机同上 六、结果及分析与实训体会 本次实验我学会并了解了很多。 1.把聚合（绑定）多条平行链路，这种方法被称为以太信道技术。以太信道（EtherChannel）通过把多条链路聚集成一条逻辑链路来将干道的速度提升到160Mb/s到160Gb/s。 2. 配置以太信道的负载均衡对MAC地址或IP地址执行散列运算，还可以只对源地址、目标地址或两者执行散列运算。要指定在以太信道的链路之间分配帧的方法，在全局配置模式下使用如下命令： Switch(config)#port-channel load-balance method 默认配置是使用源IP地址与目标IP地址进行异或运算（Src-dst-ip）。Catalyst3750和3560默认使用src-mac进行第2层交换。如果在以太信道上使用第3层交换，将总是使用Src-dst-ip，即它是不可配置的。 选择均衡方法时，应使用变化最大的，还要考虑网络使用的编制类型。如果大部分数据流都是IP分组，根据IP地址或TCP/UDP端口号进行负载均衡是合理的。 3. reset saved-configuration [ backup | main ] 使用reset saved-configuration [ main ]命令清除配置文件时，对于只有主用属性没有备用属性的配置文件，将删除该文件；对于具有主备用双重属性的配置文件，只删除其主用属性。 使用reset saved-configuration backup命令清除配置文件时，对于只有备用属性没有主用属性的配置文件，将删除该文件；对于具有主备用双重属性的配置文件，只删除其备用属性。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
（3）各交换机之间的连接关系
