在工作中会经常遇到配置不同厂家的设备，此次实验主要是一些常见厂商的交换设备，并且只配置“负载分担模式”，不配置LACP。
华为
手工负载分担模式的特点：
- 不需要进行报文交互
- 加入的接口全部用于转发
- 最大链路数为8条

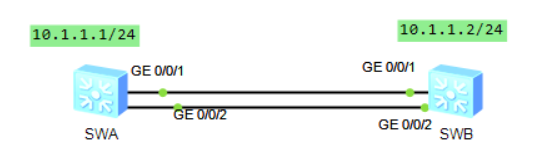

网络拓扑
华为交换机可以直接在聚合接口中加入物理接口，也可以先进入物理接口再加入聚合接口。
链路聚合配置
第一台交换机
# 修改名称
[Huawei]sysname SWA# 创建链路聚合接口
[SWA]interface Eth-Trunk 1 # 将物理接口加入到链路聚合中
[SWA-Eth-Trunk1]trunkport GigabitEthernet 0/0/1
[SWA-Eth-Trunk1]trunkport GigabitEthernet 0/0/2# 允许所有VLAN通过
[SWA-Eth-Trunk1]port link-type trunk
[SWA-Eth-Trunk1]port trunk allow-pass vlan all # 创建VLAN接口并配置IP，用于测试网络连通性
[SWA]vlan 10
[SWA-vlan10]quit[SWA]interface Vlanif 10
[SWA-Vlanif10]ip address 10.1.1.1 24# 保存配置
<SWA>save
第二台交换机
# 修改名称
[Huawei]sysname SWB# 创建链路聚合接口
[SWB]interface Eth-Trunk 1 # 将物理接口加入到链路聚合中
[SWB-Eth-Trunk1]trunkport GigabitEthernet 0/0/1
[SWB-Eth-Trunk1]trunkport GigabitEthernet 0/0/2# 允许所有VLAN通过
[SWB-Eth-Trunk1]port link-type trunk
[SWB-Eth-Trunk1]port trunk allow-pass vlan all # 创建VLAN接口并配置IP，用于测试网络连通性
[SWB]vlan 10
[SWB-vlan10]quit[SWB]interface Vlanif 10
[SWB-Vlanif10]ip address 10.1.1.2 24# 保存配置
<SWB>save
测试网络连通性
<SWA>ping 10.1.1.2PING 10.1.1.2: 56 data bytes, press CTRL_C to breakReply from 10.1.1.2: bytes=56 Sequence=1 ttl=255 time=60 msReply from 10.1.1.2: bytes=56 Sequence=2 ttl=255 time=30 msReply from 10.1.1.2: bytes=56 Sequence=3 ttl=255 time=30 msReply from 10.1.1.2: bytes=56 Sequence=4 ttl=255 time=60 msReply from 10.1.1.2: bytes=56 Sequence=5 ttl=255 time=50 ms--- 10.1.1.2 ping statistics ---5 packet(s) transmitted5 packet(s) received0.00% packet lossround-trip min/avg/max = 30/46/60 ms<SWA>
华三

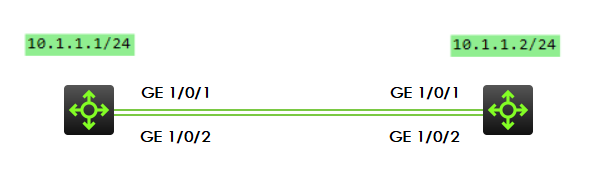

网络拓扑
华三交换机需要先进入物理接口，再将物理接口加入聚合接口。
华三交换要求物理接口和聚合接口配置一致，若配置不一致，则聚合接口不生效，导致网络不通，需要修改为一致。
链路聚合配置
第一台交换机
# 修改名称
[Huawei]sysname SWA# 创建链路聚合接口
[SWA]interface Bridge-Aggregation 1# 将物理接口加入到链路聚合中
[SWA]interface GigabitEthernet 1/0/1
[SWA-GigabitEthernet1/0/1]port link-aggregation group 1
[SWA-GigabitEthernet1/0/1]quit
[SWA]interface GigabitEthernet 1/0/2
[SWA-GigabitEthernet1/0/1]port link-aggregation group 1# 允许所有VLAN通过
[SWA]interface Bridge-Aggregation 1
[SWA-Bridge-Aggregation1]port link-type trunk
[SWA-Bridge-Aggregation1]port trunk permit vlan all# 创建VLAN接口并配置IP，用于测试网络连通性
[SWA]vlan 10
[SWA-vlan10]quit[SWA]interface Vlanif 10
[SWA-Vlanif10]ip address 10.1.1.1 24# 保存配置
<SWA>save
第二台交换机
# 修改名称
[Huawei]sysname SWB# 创建链路聚合接口
[SWB]interface Bridge-Aggregation 1# 将物理接口加入到链路聚合中
[SWB]interface GigabitEthernet 1/0/1
[SWB-GigabitEthernet1/0/1]port link-aggregation group 1
[SWB-GigabitEthernet1/0/1]quit
[SWB]interface GigabitEthernet 1/0/2
[SWB-GigabitEthernet1/0/1]port link-aggregation group 1# 允许所有VLAN通过
[SWB]interface Bridge-Aggregation 1
[SWB-Bridge-Aggregation1]port link-type trunk
[SWB-Bridge-Aggregation1]port trunk permit vlan all# 创建VLAN接口并配置IP，用于测试网络连通性
[SWB]vlan 10
[SWB-vlan10]quit[SWB]interface Vlanif 10
[SWB-Vlanif10]ip address 10.1.1.2 24# 保存配置
<SWB>save
测试网络连通性
<SWA>ping 10.1.1.2
Ping 10.1.1.2 (10.1.1.2): 56 data bytes, press CTRL_C to break
56 bytes from 10.1.1.2: icmp_seq=0 ttl=255 time=1.000 ms
56 bytes from 10.1.1.2: icmp_seq=1 ttl=255 time=1.000 ms
56 bytes from 10.1.1.2: icmp_seq=2 ttl=255 time=0.000 ms
56 bytes from 10.1.1.2: icmp_seq=3 ttl=255 time=1.000 ms
56 bytes from 10.1.1.2: icmp_seq=4 ttl=255 time=0.000 ms--- Ping statistics for 10.1.1.2 ---
5 packet(s) transmitted, 5 packet(s) received, 0.0% packet loss
round-trip min/avg/max/std-dev = 0.000/0.600/1.000/0.490 ms
<SWA>%Sep 13 02:10:22:702 2020 SWA PING/6/PING_STATISTICS: Ping statistics for 10.1.1.2: 5 packet(s) transmitted, 5 packet(s) received, 0.0% packet loss, round-trip min/avg/max/std-dev = 0.000/0.600/1.000/0.490 ms.<SWA>
锐捷
网络拓扑
锐捷交换机需要先进入物理接口，再将物理接口加入聚合接口；锐捷交换要求物理接口和聚合接口配置一致，若配置不一致，则聚合接口不生效，导致网络不通，需要修改为一致；锐捷接口配置trunk后默认允许所有vlan通过。
链路聚合配置
第一台交换机
# 修改名称
Switch(config)#hostname SWA# 创建链路聚合接口
SWA(config)#interface AggregatePort 1# 将物理接口加入到链路聚合中
SWA(config)#interface GigabitEthernet 0/1
SWA(config-if)# port-group 1
SWA(config-if)#exit
SWA(config)#interface GigabitEthernet 0/2
SWA(config-if)# port-group 1# 允许所有VLAN通过，锐捷配置trunk后默认允许所有vlan通过
SWA(config)#interface AggregatePort 1
SWA(config-if)#switchport mode trunk
SWA(config-if)#switchport trunk allowed vlan all# 创建VLAN接口并配置IP，用于测试网络连通性
SWA(config)#vlan 10
SWA(config-vlan)#exit
SWA(config)#interface vlan 10
SWA(config-if)#ip address 10.1.1.1 255.255.255.0# 保存配置
SWA#write
第二台交换机
# 修改名称
Switch(config)#hostname SWB# 创建链路聚合接口
SWB(config)#interface AggregatePort 1# 将物理接口加入到链路聚合中
SWB(config)#interface GigabitEthernet 0/1
SWB(config-if)# port-group 1
SWB(config-if)#exit
SWB(config)#interface GigabitEthernet 0/2
SWB(config-if)# port-group 1# 允许所有VLAN通过，锐捷配置trunk后默认允许所有vlan通过
SWB(config)#interface AggregatePort 1
SWB(config-if)#switchport mode trunk
SWB(config-if)#switchport trunk allowed vlan all# 创建VLAN接口并配置IP，用于测试网络连通性
SWB(config)#vlan 10
SWB(config-vlan)#exit
SWB(config)#interface vlan 10
SWB(config-if)#ip address 10.1.1.2 255.255.255.0# 保存配置
SWB#write
测试网络连通性
思科

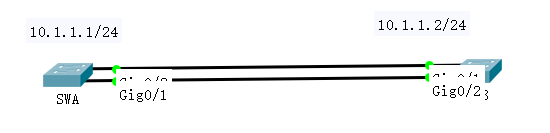

网络拓扑
思科交换机需要先进入物理接口，再将物理接口加入聚合接口；思科交换要求物理接口和聚合接口配置一致，若配置不一致，则聚合接口不生效，导致网络不通，需要修改为一致；思科接口配置trunk后默认允许所有vlan通过。
链路聚合配置
第一台交换机
# 修改名称
Switch(config)#hostname SWA# 创建链路聚合接口
SWA(config)#interface port-channel 1 # 将物理接口加入到链路聚合中
SWA(config)#interface fastEthernet 0/1
SWA(config-if)#channel-group 1 mode on
SWA(config-if)#exit
SWA(config)#interface fastEthernet 0/2
SWA(config-if)#channel-group 1 mode on# 允许所有VLAN通过，思科配置trunk后默认允许所有vlan通过
SWA(config)#interface port-channel 1
SWA(config-if)#switchport mode trunk
SWA(config-if)#switchport trunk allowed vlan all# 创建VLAN接口并配置IP，用于测试网络连通性
SWA(config)#vlan 10
SWA(config-vlan)#exit
SWA(config)#interface vlan 10
SWA(config-if)#ip address 10.1.1.1 255.255.255.0
SWA(config-if)#no shutdown# 保存配置
SWA#write
第二台交换机
# 修改名称
Switch(config)#hostname SWB# 创建链路聚合接口
SWB(config)#interface port-channel 1 # 将物理接口加入到链路聚合中
SWB(config)#interface fastEthernet 0/1
SWB(config-if)#channel-group 1 mode on
SWB(config-if)#exit
SWB(config)#interface fastEthernet 0/2
SWB(config-if)#channel-group 1 mode on# 允许所有VLAN通过，思科配置trunk后默认允许所有vlan通过
SWB(config)#interface port-channel 1
SWB(config-if)#switchport mode trunk
SWB(config-if)#switchport trunk allowed vlan all# 创建VLAN接口并配置IP，用于测试网络连通性
SWB(config)#vlan 10
SWB(config-vlan)#exit
SWB(config)#interface vlan 10
SWB(config-if)#ip address 10.1.1.2 255.255.255.0
SWB(config-if)#no shutdown# 保存配置
SWB#write
测试网络连通性
SWA#ping 10.1.1.2Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 10.1.1.2, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 0/0/0 msSWA#
