•   问题：

      某天，有同事反映vlan211下的设备192.168.211.2无法ping通，要求排查。

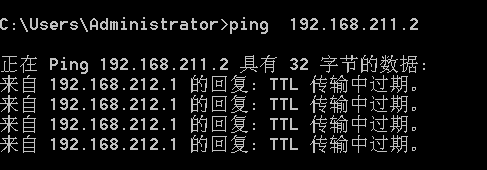

      自己测试，用自己的pc192.168.205.201去ping发现现象如下：



奇怪，从没见过ttl过期的打印，公司内网设备怎么会出现ttl exceeded？查资料得知，这是数据包经过的节点发现ip层的ttl值为1后回的消息，并丢弃了该包。

内网一个ping包怎么会经过多个节点传输？继续排查。

•       已知设备组网如下：

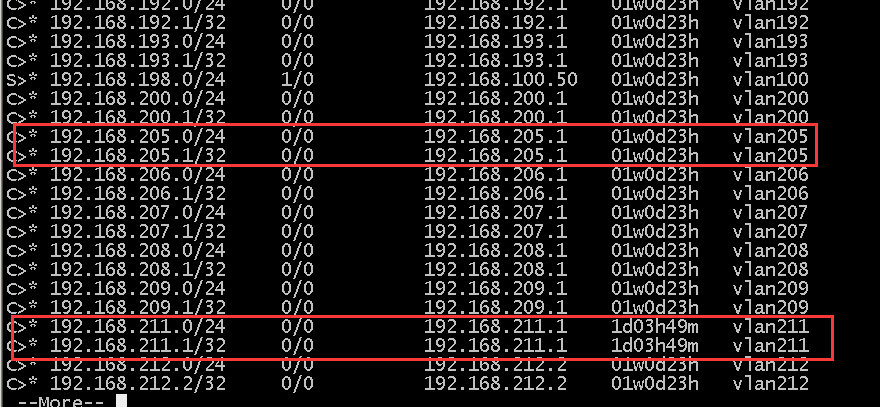

已知正常时三层交换机的路由：

三层交换机上192.168.205.0和192.168.211.0是两条直连路由，正常本机192.168.205.201去ping192.168.211.2，直接在三层交换机里接转发掉了，

ttl减1就行了，怎么可能这个包的ttl从64变成1？

• 排查过程

vlan211是直接在核心交换机3048光交换机的12口引出的电联口，下面有192.168.211.2,3,4,6这结果ip地址.

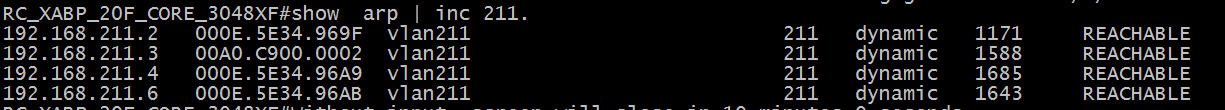

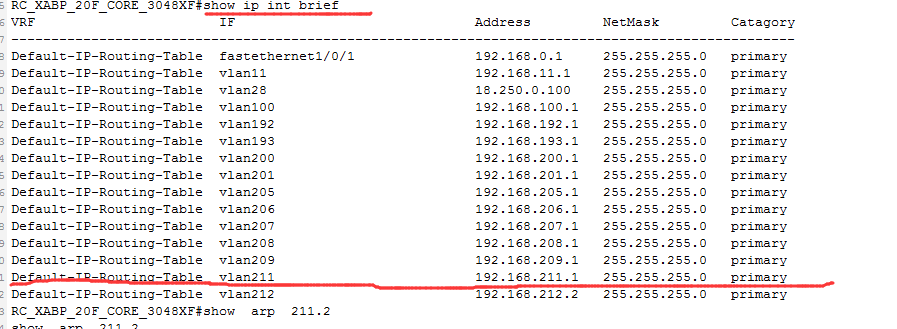

通常，在正常是，在三层交换机3048上arp应该有下面的显示：

现在去查arp却显示这个：

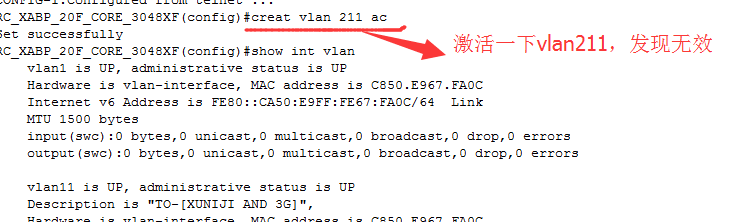

奇怪，查询一下vlan的状态？

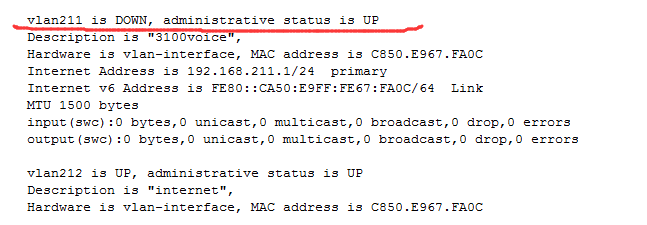

 查看一下vlan的状态？

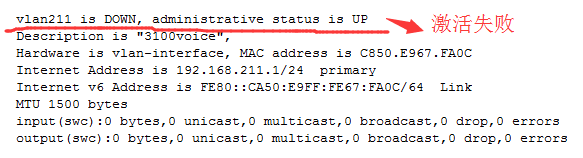

    发现vlan211接口是down的，arp表没有vlan211的缓存。



询问公司的开发人员，提示检查此vlan是否所有的物理端口access口或者trunk口的物理状态都是down的，会造成vlan状态down。

发现是1/1/12口，检查12口的所属vlan情况：

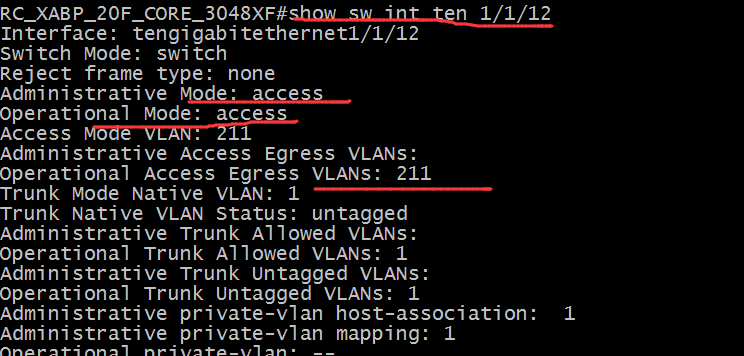

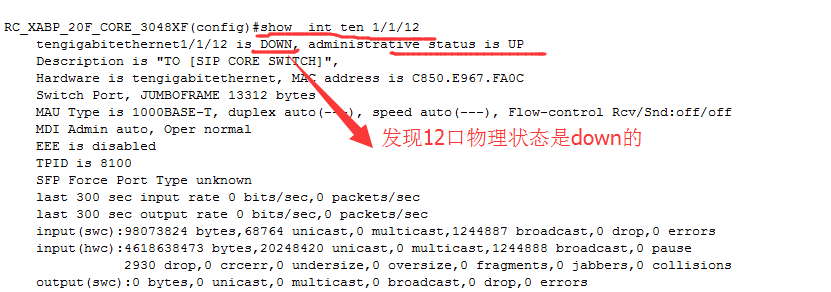

检查发现vlan211仅仅只有12口一个接口，检查12口的状态：

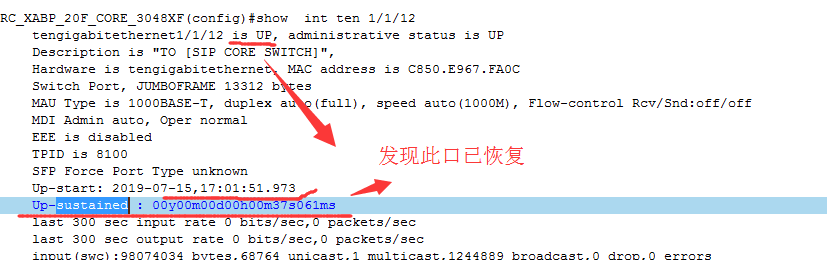

进机房查看，发现交换机12口灯不亮，检查设备，发现设备的电源线掉了，插紧后，出来检查发现如下：

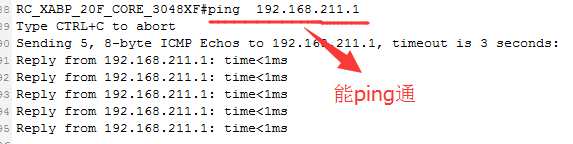

mac地址有上报，外面的pc能ping通

• vlan状态down问题分析：

交换机的VLAN虚接口承载在物理端口之上，即某VLAN所包含的物理端口UP之后，该VLAN虚接口才会UP。

交换机里mac地址的存储是ivl以vlanid为单位的存储，每个vlan一个列表，当vlan不存在时，mac地址自然不存在。

端口状态恢复后，vlan状态恢复，这时才能查到mac地址。

SVI 接口 up的 条件，下面其一满足即可：
1、有交换机接口属性是 access 属于这个vlan ，且这个物理接口 是up态的。
2、这个vlan有trunk口，并许这个vlan 通过，而且trunk口是up态的。

• 问题复现：

• 一直搞不清ttl exceeded是谁发的 ，为啥会发这个消息，以为是路由器上防火墙做了啥限制？过了很长时间，想搞清这个问题，复现一下当时故障，看看是啥情况？

断开192.168.211.2设备的网线，用pc192.168.205.201去ping192.168.211.2去模拟：

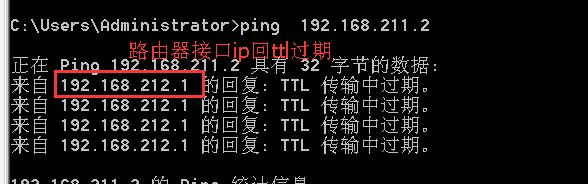

Ping192.168.211.2后，出口路由器的ip地址192.168.212.1回的ttl  exceed。

 难道是ros上的防火墙做了啥限制？不让内网出去？tracert一下看看：

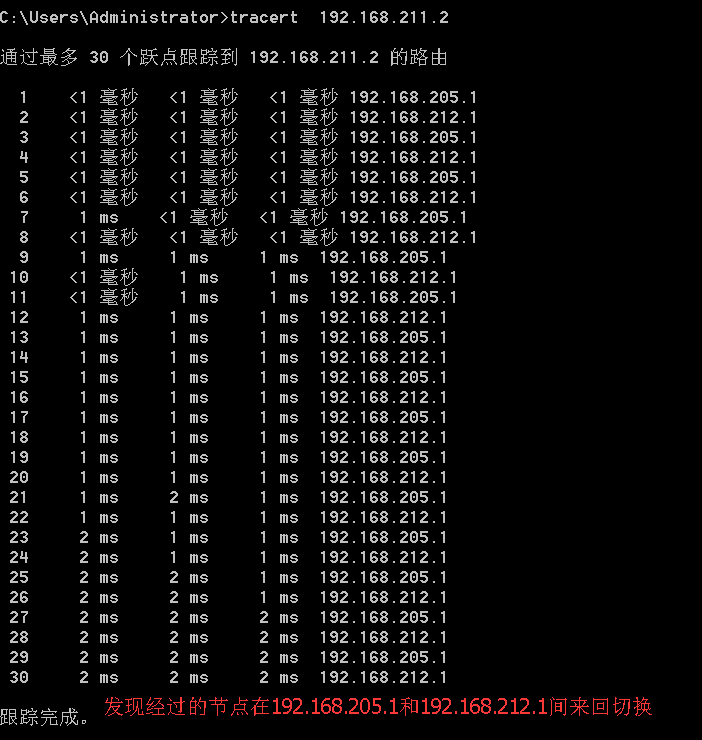

tracert的结果：

tracert的结果，发现包的流程在205.1和212.1间切换。不懂为什么会这样？

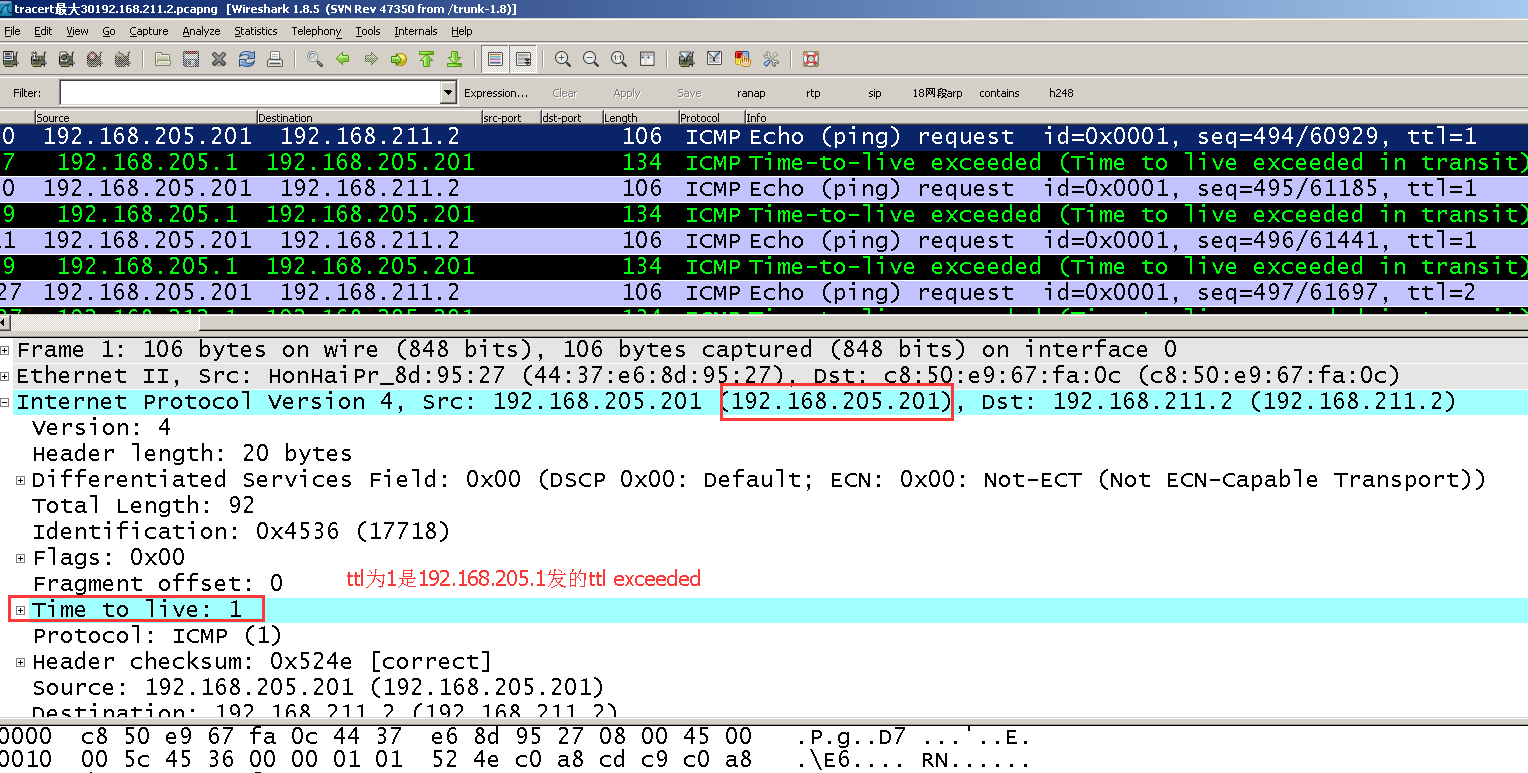

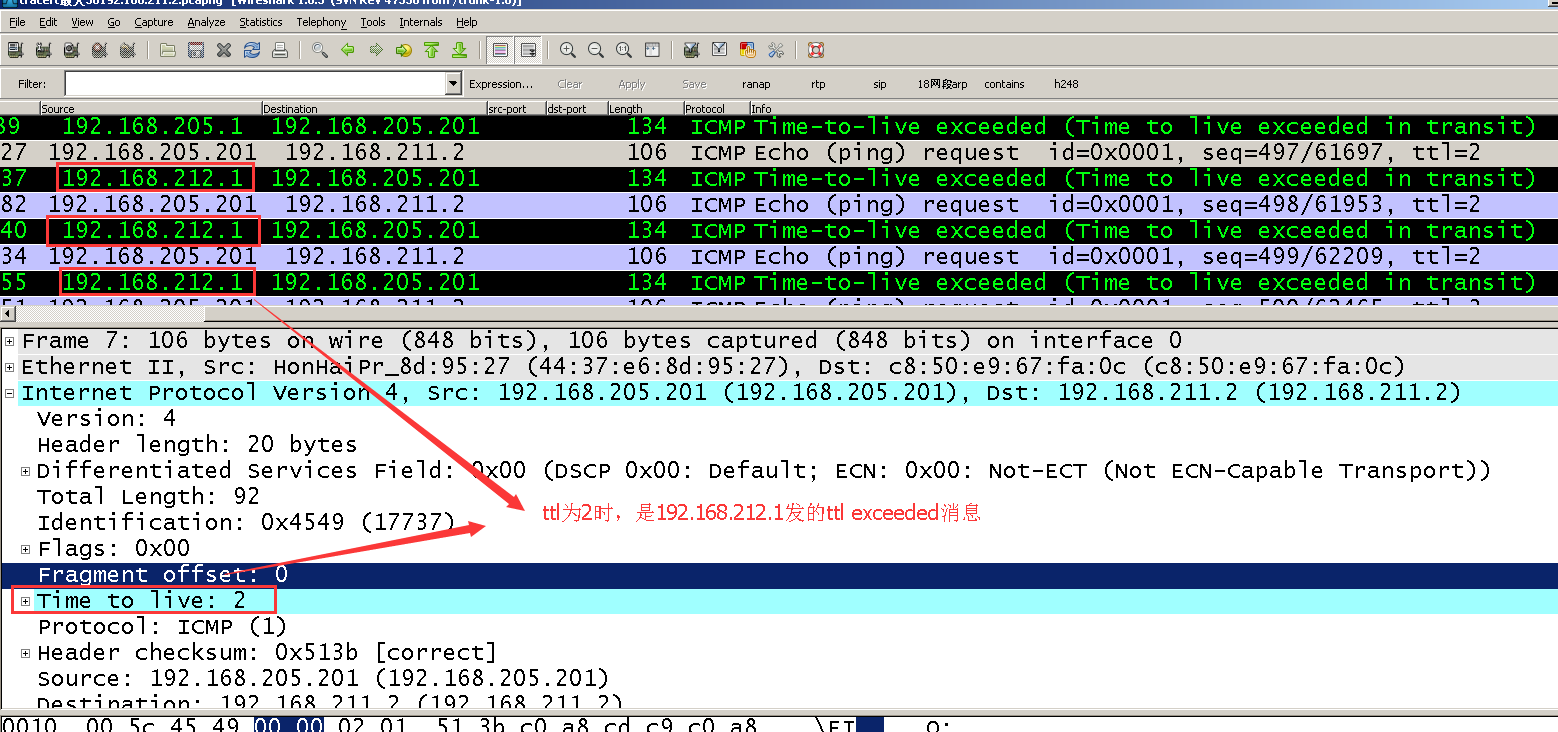

 pc上的抓包如下图：

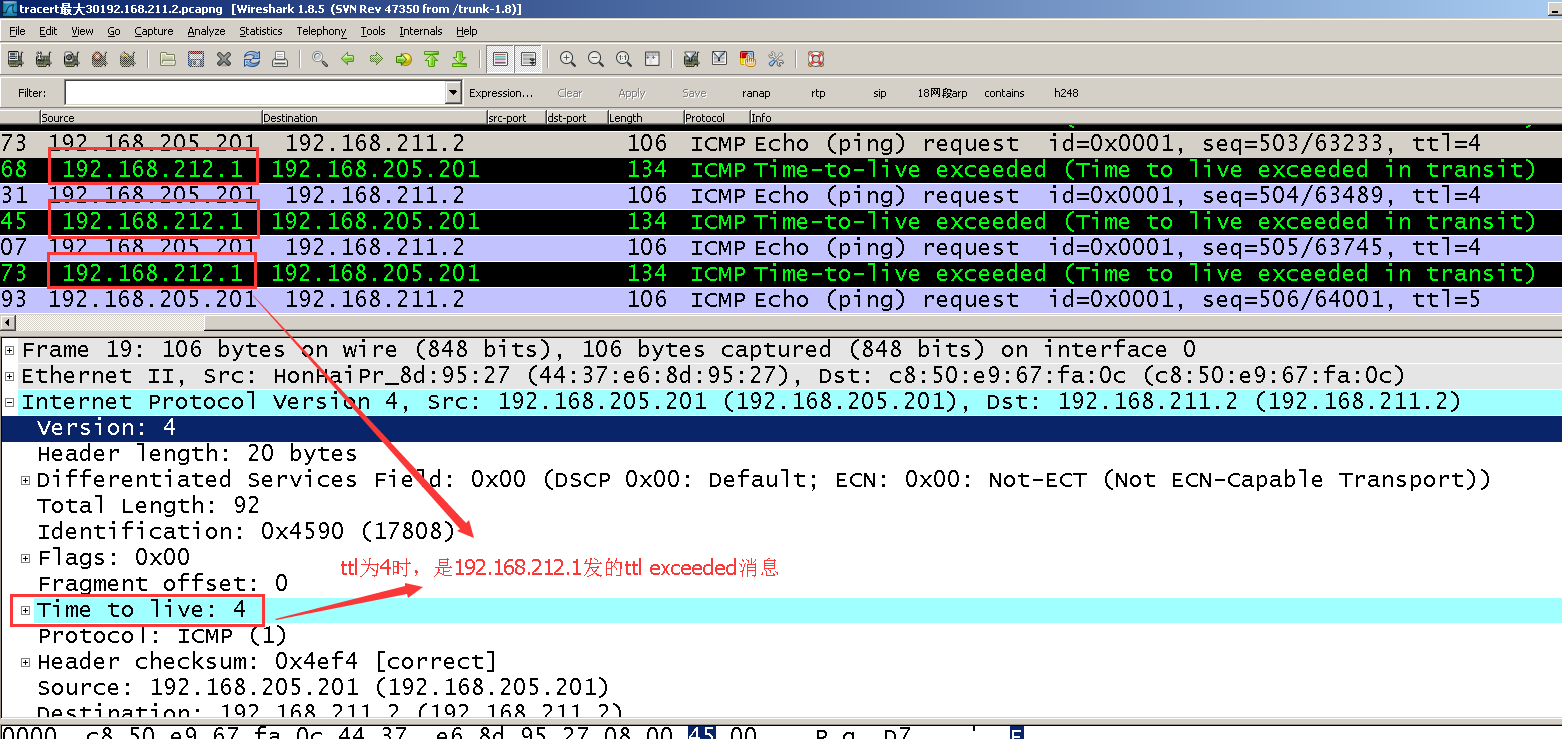

    发现tracert的结果，ttl=1是192.168.205.1回的消息，ttl>=2后，为偶数是192.168.212.1回的ttl exceeded消息，为奇数时是192.168.205.1发的ttl exceeded消息。为啥会这样？ttl变化的包去哪里了？

• Pc的抓包只看到ping的request消息里ttl是64，而收到192.168.212.1路由器的回复ttl  exceeded，却看不到中间ttl减少的包，这些包在哪里？

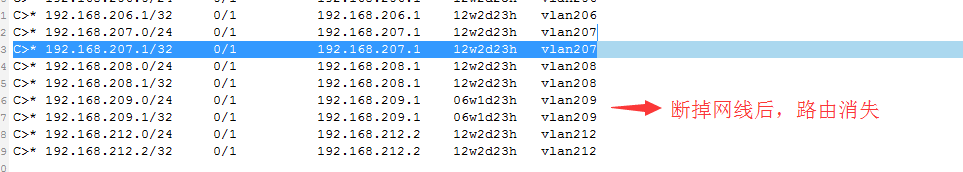

​登录三层交换机，查看192.168.211.0的直连路由？发现拔掉网线后，直连路由消失了，如下图：

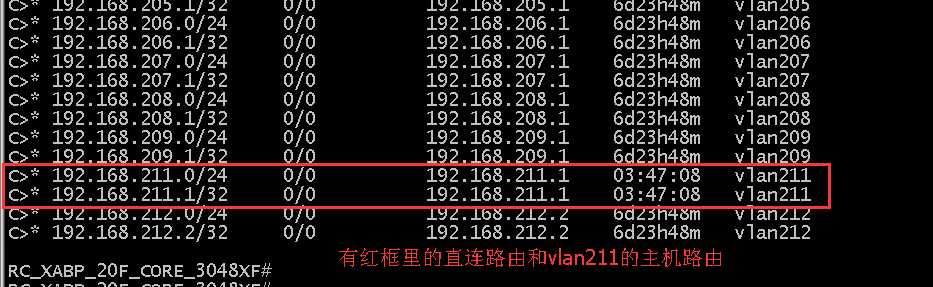

正常时的路由如下：

拔掉网线后，对应192.168.211.0/24的直连路由消失。这时，ping走默认的0.0.0.0的路由出去。

Ping的request消息被送到路由器上去了，查看一下路由器收发的包，看看它是否收到ttl为1的ping的request消息，和是否回了ttl exceeded？​

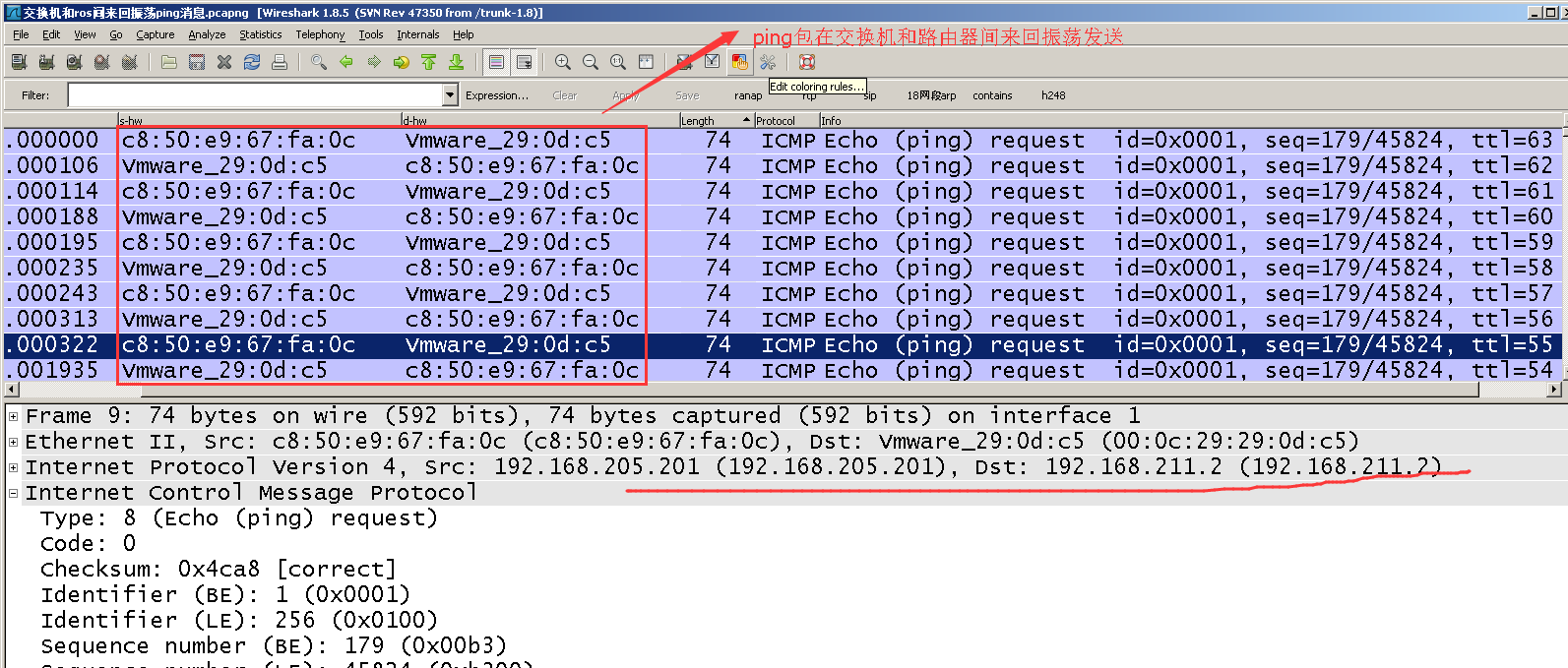

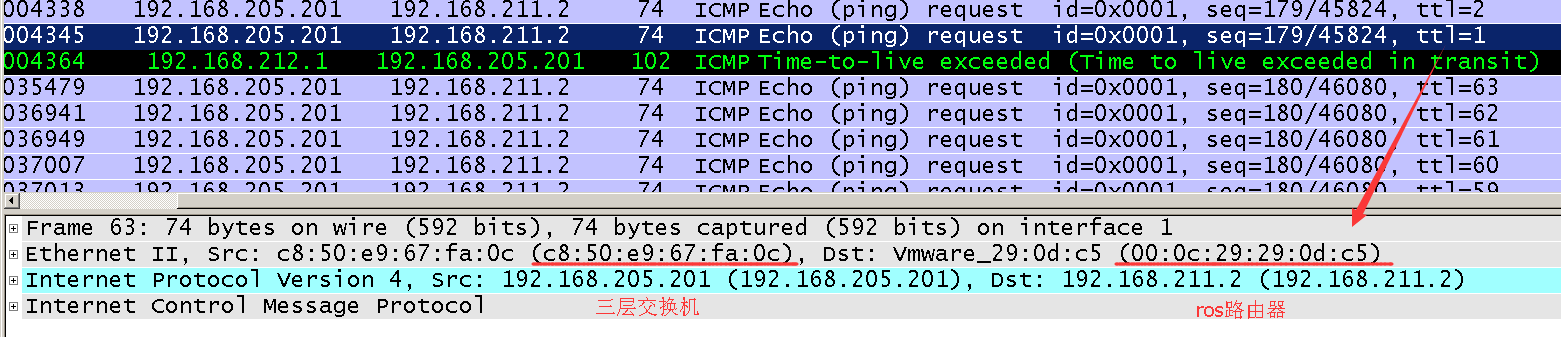

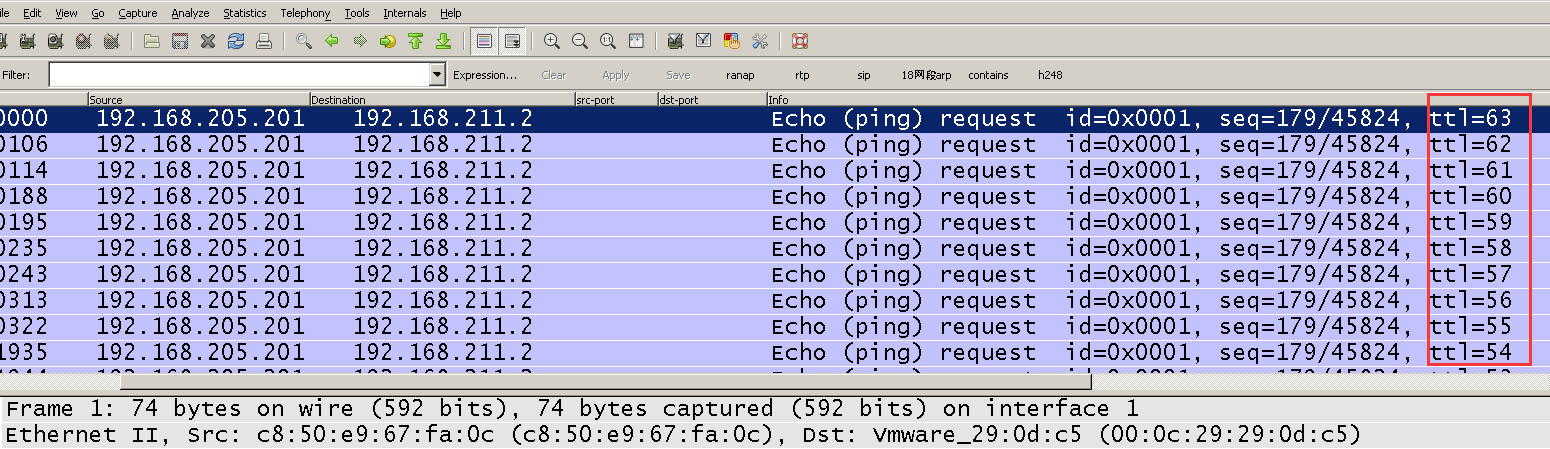

镜像三层交换机192.168.212.2和ros路由器192.168.212.1间接口的抓包，发现这个ping的request消息在两个设备间来回振荡，直到ttl exceeded。如下图：

上图是显示ip层的源ip和目的ip，下图是显示数据链路层的源mac地址和目的mac地址：

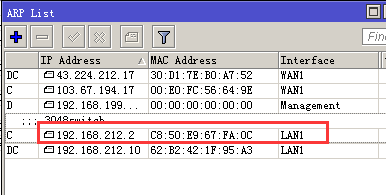

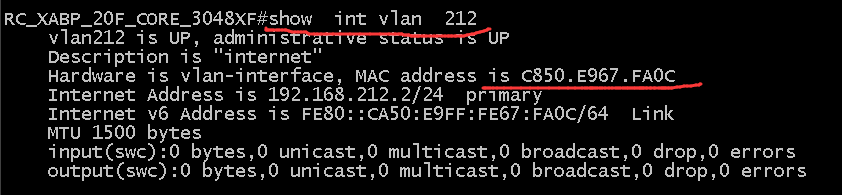

三层交换机的mac地址C8:50:E9:67:FA:0C

ros路由器的mac地址00:0C:29:29:0D:C5



二层是路由器给交换机转发了源ip是自己192.168.212.1目的ip是192.168.205.201的icmp的ttl exceeded消息，三层交换机再发给pc。

查看的结论是:pc发出的ping的request包在192.168.212.2（三层交换机）和ros路由器192.168.212.1间来回发送。看上面的二层mac地址和ip地址的显示，ping包被两个设备间来回发送。

• ping的request包被来回发，最后192.168.212.1收到ttl=1的ping的request消息，发出ttl exceeded包，终结了包的发送。明白过程了，但为啥这样？

查看三层交换机和ros路由器的对应192.168.211.0的路由设置。

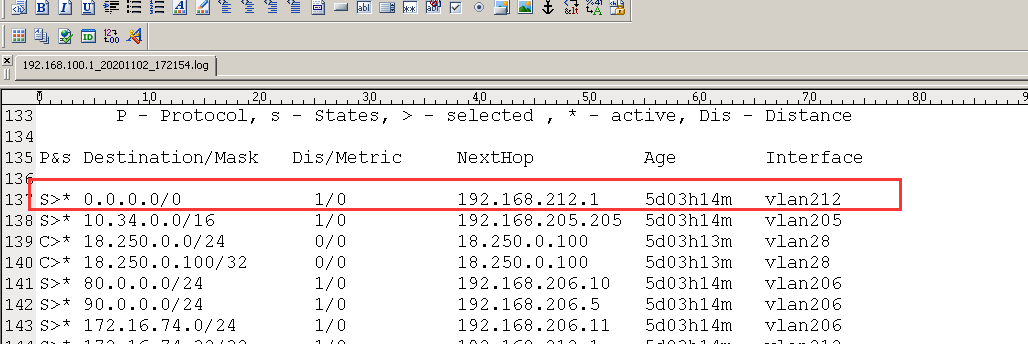

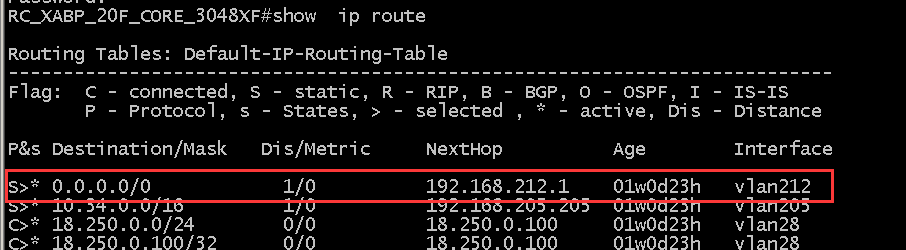

三层交换机的默认路由：

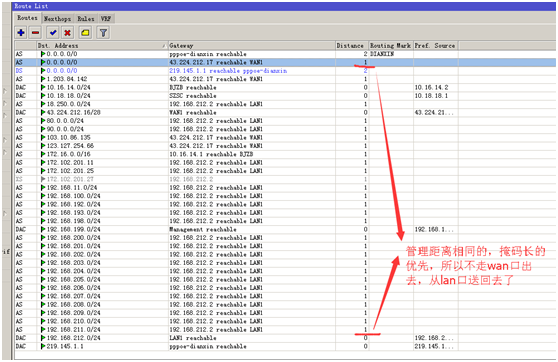

查看ros的路由发现，piing192.168.211.2的包指向三层交换机



 路由器把192.168.211.2的路由指向三层交换机192.168.212.2。

这下搞清了，vlan状态down后，路由失效导致送到路由器，路由器有回程路由，导致一个ping的request消息在两个节点间振荡。

原因分析：

    原因是vlan211down后，192.168.211.0的直连路由失效，ping192.168.211.2走了默认路由，被发到路由器的内网接口192.168.212.1上，并ttl值减1。



在ros的路由表里，192.168.211.0被指向192.168.212.2，所以ping包到达路由器后，

没有走默认路由从wan口出去，路由器指回三层交换机（直连优先，管理距离相同比较掩码长度，长度长的优先），ttl-1，这样来回振荡，直到路由器收到ttl为1的包后，发出ttl exceeded消息。

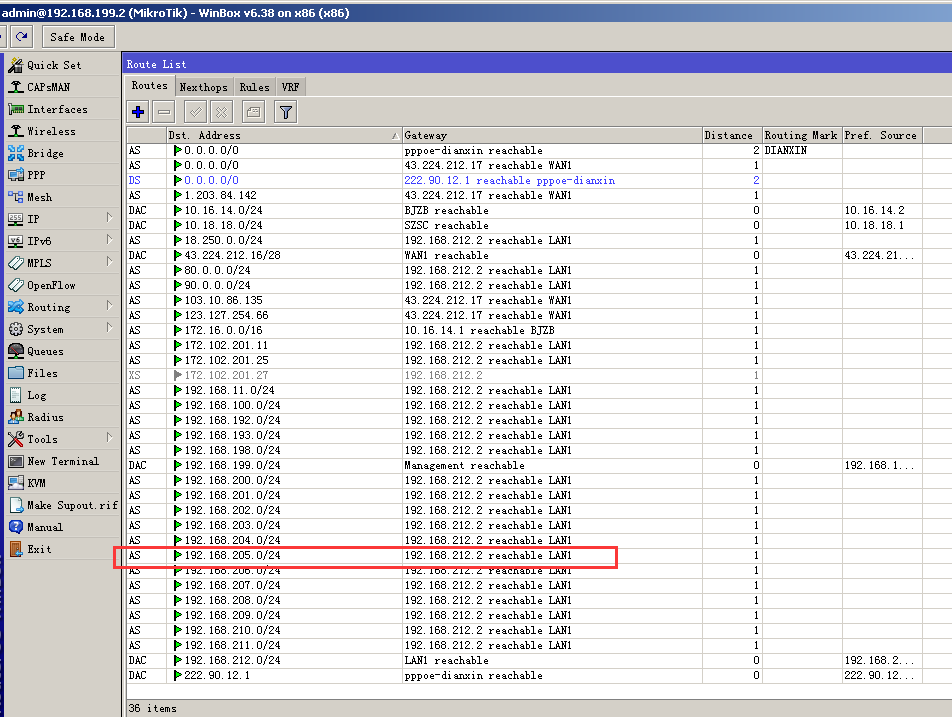

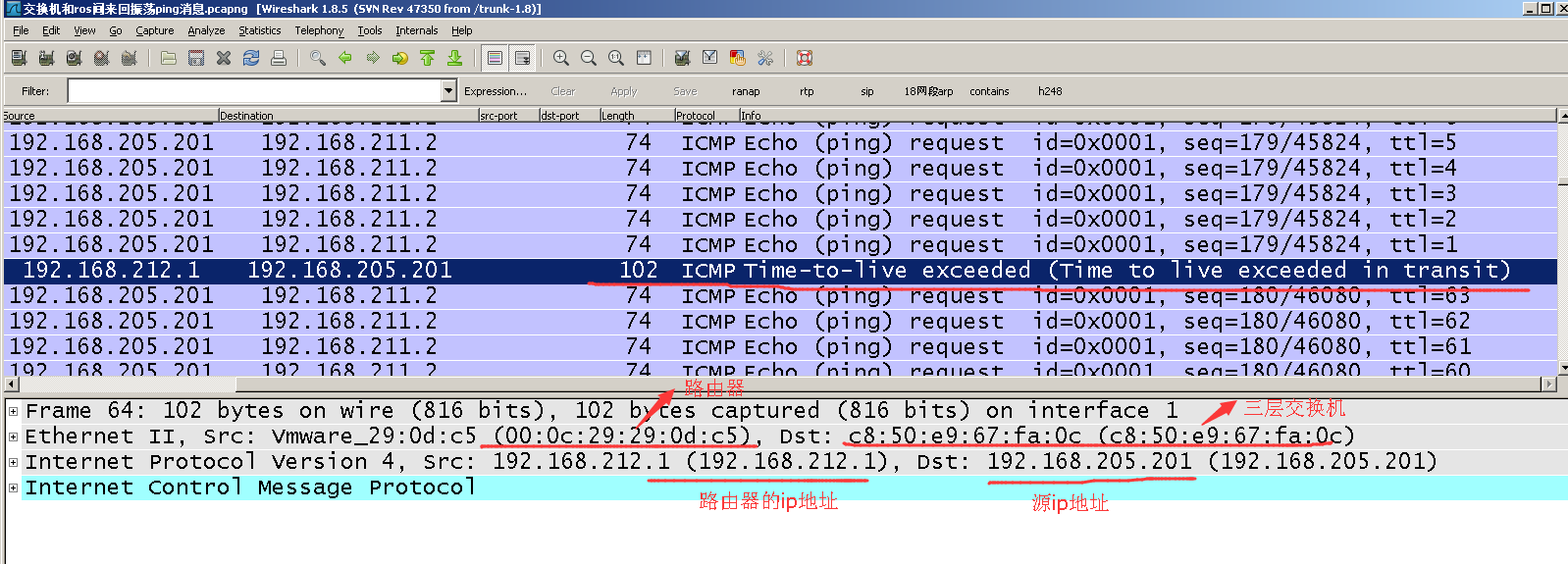

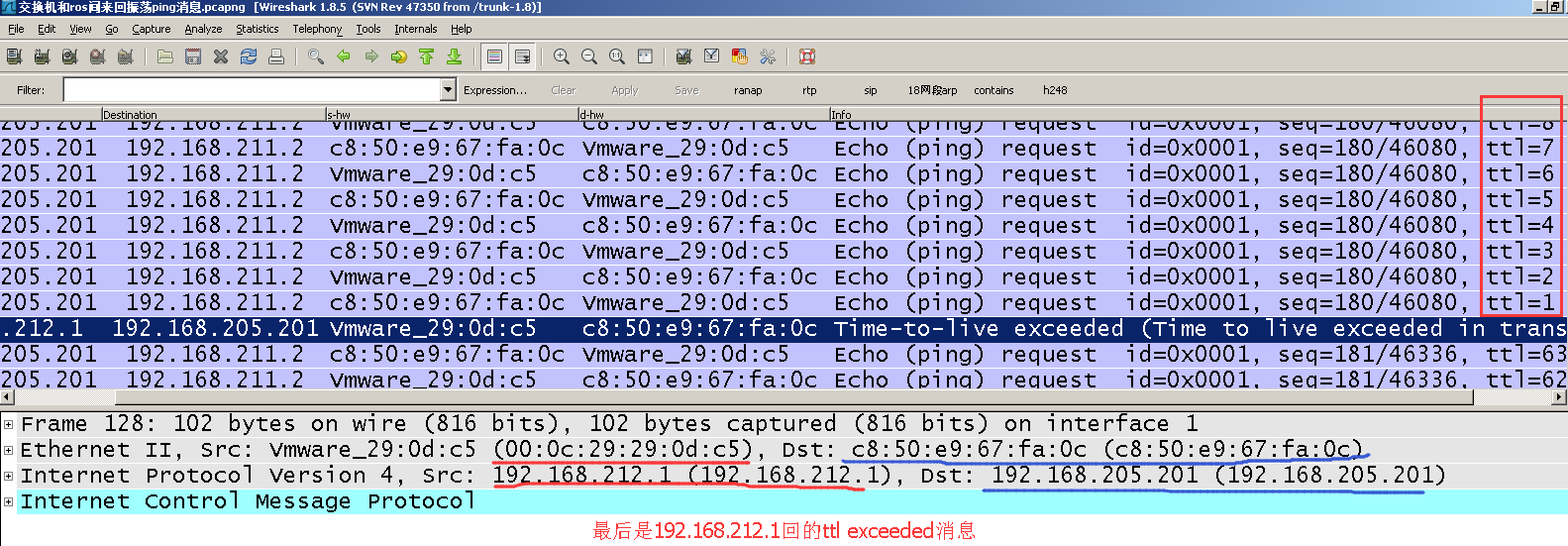

ttl exceeded由ros路由器192.168.212.1发出 ，如下图：

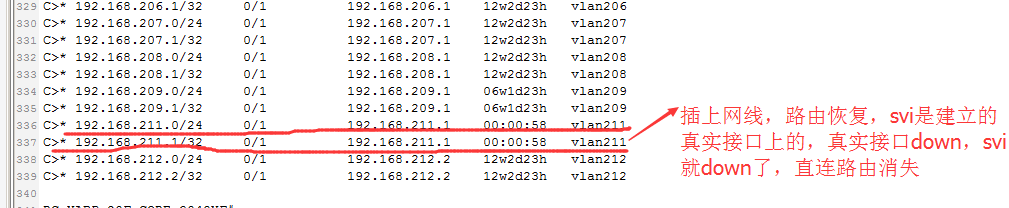

插上网线后，路由恢复 。

Pc进行tracert192.168.211.2时，发出ttl=1-30，每个ttl值发三次request消息。当三次交换机192.168.205.1收到ttl=1的包后，直接发出ttl exceeded消息给pc。当ttl值为>=2偶数时，由于路由环路，ttl=1的包由三层交换机转发给路由器，路由器发出ttl exceeded改pc。当为奇数时，最后ttl=1会有路由器转发给三层交换机，三层交换机发出ttl exceeded包。

总结:

  ttl exceeded是数据包传输过程中的节点收到ttl=1的包后，发出icmp消息给源主机，并丢弃该包数据。icmp发出的源ip是由节点的路由表决定的，会用正常的访问

时的出口ip地址给源ip返回一个icmp消息。

 内网中访问的经过的路由转发过程最多三级，正常情况下192.168.205.201访问192.168.211.2的ttl就是经过三层交换机的转发，ping的reply消息ttl为63.

内网地址发出的ttl exceeded，说明该包数据在组网环境里存在路由环路的问题。

tracert如果发现，经过的节点在反复循环出现，就是内部有环路了。

 vlan211就一个access口12口，当12口down后，vlan211状态就down了，交换机的arp和mac地址缓存是以vlan为单位的，这样，交换机上就查不到目的ip的mac地址，而且核心交换机3048上的192.168.211.0的直连路由失效不通了。走交换机的默认0.0.0.0送到路由器192.168.212.1上去。路由器收到这个包，查找目的ip的符合路由，又送回交换机，交换机又送出，这个包在交换机和路由器间来回发，直到路由器收到ttl为1的包，回ttl exceeded消息。所以交换机转发路由器的发icmp的ttl超出消息Time to live exceeded in transit给源主机。导致不通。若vlan的状态是up的，192.168.211.2掉电，交换机会发destination host unreachable。Time to live exceeded in transit和destination host unreachable的区别是后者直连路由是通的，消息能够到达目的网段，目的网段找不到目的主机，前者根本无法到达目的网络。若vlan211的状态是激活的，211.2不在线的话，会发destination host unreachable。
