#芯片# SM25QH128M

article/2025/6/16 18:36:12

国产芯片

FLASH芯片 学习笔记

国微的SM25QH128M

百度上搜索的资料太少了。目前为止，百度只能搜到2条相关的文章。
该国产芯片与进口芯片W25Q128JV 很相似。可以参考W25Q128JV。

1. 简述

  • SM25QH128M是一种Nor FLash芯片。
  • 存储空间大小为128Mbit。
  • 工作环境满足国军标N1级要求。
  • 工作电压为2.7V到3.6V。
  • 支持SPI，Dual SPI，Quad SPI。SPI可以工作在mode0或者mode3模式下。
  • 正常读取时钟为83MHz，快读频率最大支持104MHz。
  • 支持扇区擦除，块擦除，芯片擦除。支持页page编程写入数据。

2. 地址空间划分

  • 128Mbit空间，也就是16MByte。空间大小可以满足绝大多数应用场景。
  • 一个扇区有4KByte（4096字节）。共有4096个扇区。
  • 可以将8个扇区分为一个块，或者将16个扇区分成一个块。这点在进行块擦除时，值得注意。

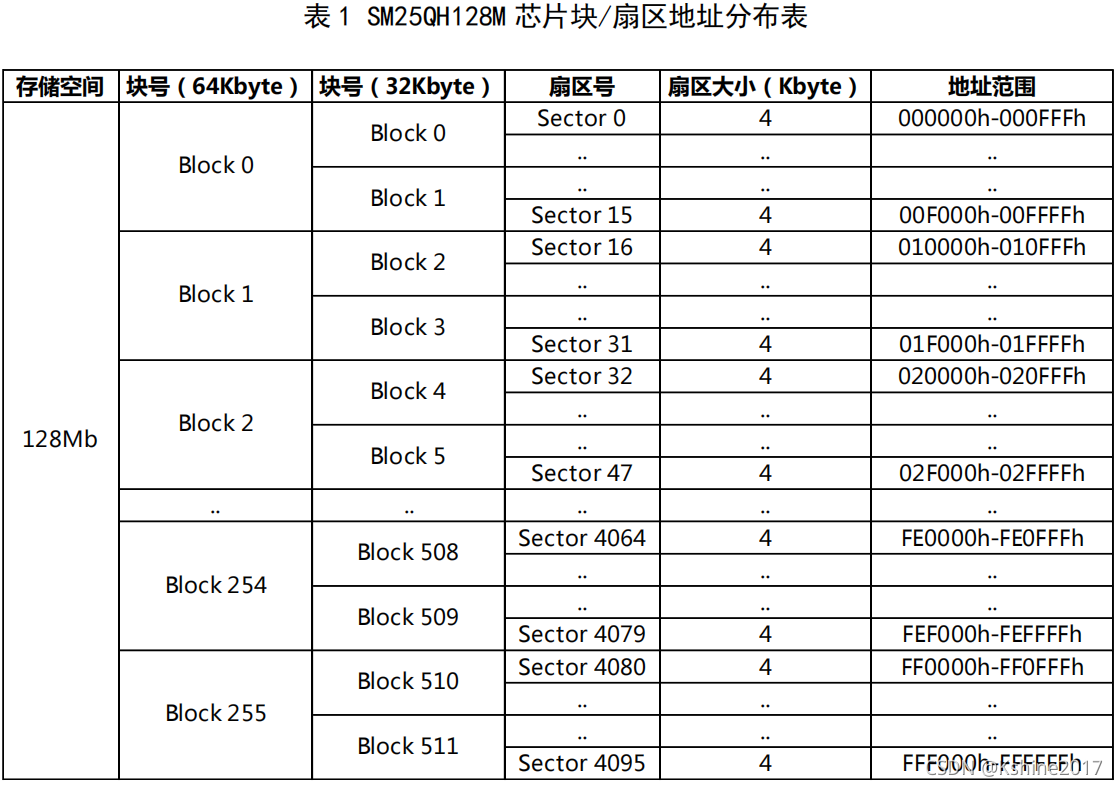

    FLASH地址划分

3. 状态寄存器

与进口芯片不同，SM25QH128M官方手册表明，只有一个状态寄存器。如下图所示：

  • SRP位 为 状态寄存器保护位。
  • EBL位 为 使能锁定位。
    状态寄存器

4. 指令列表

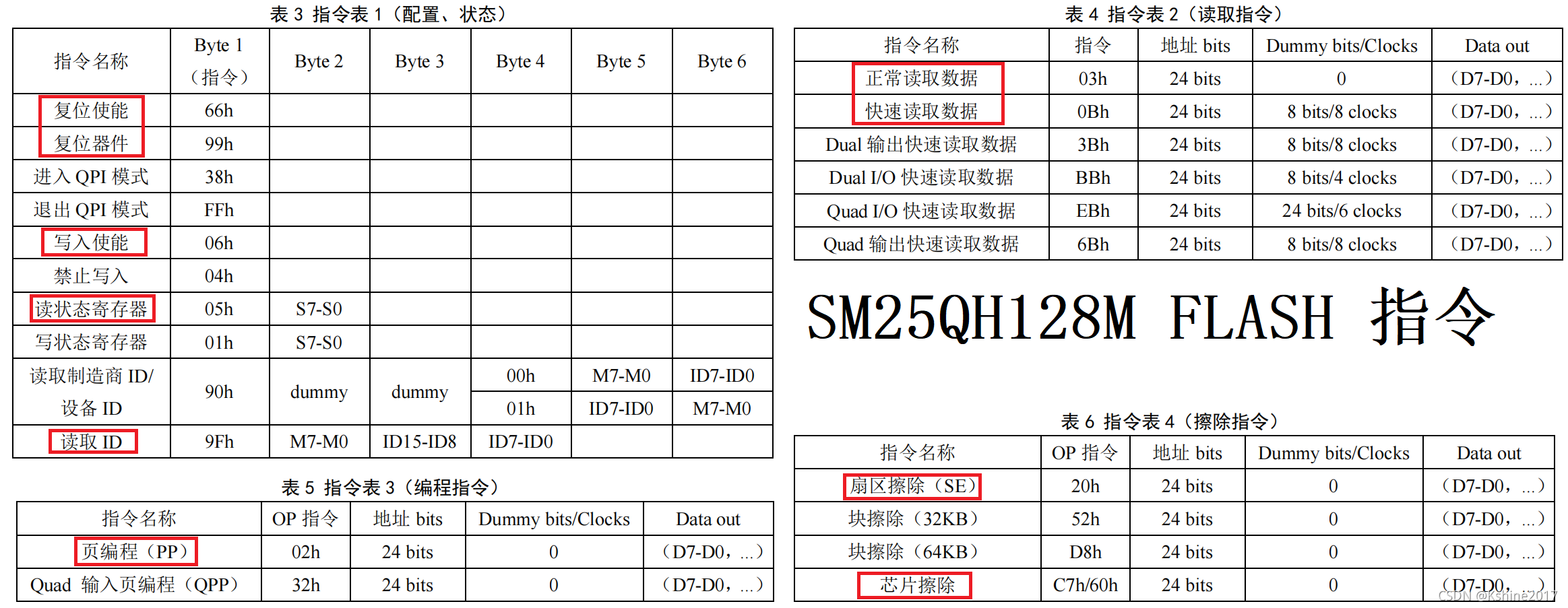

指令表
根据上表，进行宏定义：

/*
2021年11月19日
根据官方手册，进行的用户宏定义。By Kshine。
*/
//配置，状态，信息
#define SM25QH128M_RESET_ENABLE 0x66 //复位使能    （第一字节写入）
#define SM25QH128M_RESET_DEVICE 0x99 //复位器件    （第一字节写入）
#define SM25QH128M_QPI_ENTER    0x38 //进入QPI模式 （第一字节写入）
#define SM25QH128M_QPI_EXIT     0xFF //退出QPI模式 （第一字节写入）
#define SM25QH128M_WRITE_ENABLE 0x06 //写入使能    （第一字节写入）
#define SM25QH128M_WRITE_DISABLE 0x04 //写入禁止   （第一字节写入）
#define SM25QH128M_STATUS_READ  0x05 //读状态寄存器 （第一字节写入）（第二字节读出状态）
#define SM25QH128M_STATUS_WRITE 0x01 //写状态寄存器 （第一字节写入）（第二字节写入状态）
#define SM25QH128M_MANUFACTURER 0x90 //读取制造商ID，设备ID （第一字节写入）（第2字节冗余）（第3字节冗余）（第4字节写入0x00或者0x01）(第5字节读出前数据)（第6字节读出后数据）
#define SM25QH128M_ID           0x9F //读取ID （第一字节写入）（第二字节制造商号）（第3字节ID高8位）（第4字节ID低8位）//读取指令
#define SM25QH128M_NORMAL_READ 0x03 //正常读取 （第一字节写入指令）（再写入3个字节的地址）（读出数据）
#define SM25QH128M_FAST_READ   0x0B //快速读取
#define SM25QH128M_DUAL_OUTPUT_FAST_READ 0x3B
#define SM25QH128M_DUAL_IO_FAST_READ     0xBB
#define SM25QH128M_QUAD_IO_FAST_READ     0xEB
#define SM25QH128M_QUAD_OUTPUT_FAST_READ 0x6B//写指令
#define SM25QH128M_PAGE_PROGRAM 0x02 //页编程 （第一字节写入指令）（再写入3个字节的地址）（写入数据）
#define SM25QH128M_QUAD_PAGE_PROGRAM  0x32 //Quad 输入页编程//擦除
#define SM25QH128M_SECTOR_ERASE 0x20 //扇区擦除
#define SM25QH128M_BLOCK32KB_ERASE 0x52 //块擦除 32KB
#define SM25QH128M_BLOCK64KB_ERASE 0xD8 //块擦除 64KB
#define SM25QH128M_CHIP_ERASE  0xC7 //或者 0x60  //芯片擦除

5. SPI常用操作

（1）写入使能

在执行任何写入操作之前，需要先将WEL位置1。当操作完成之后，WEL自动复位到0状态。

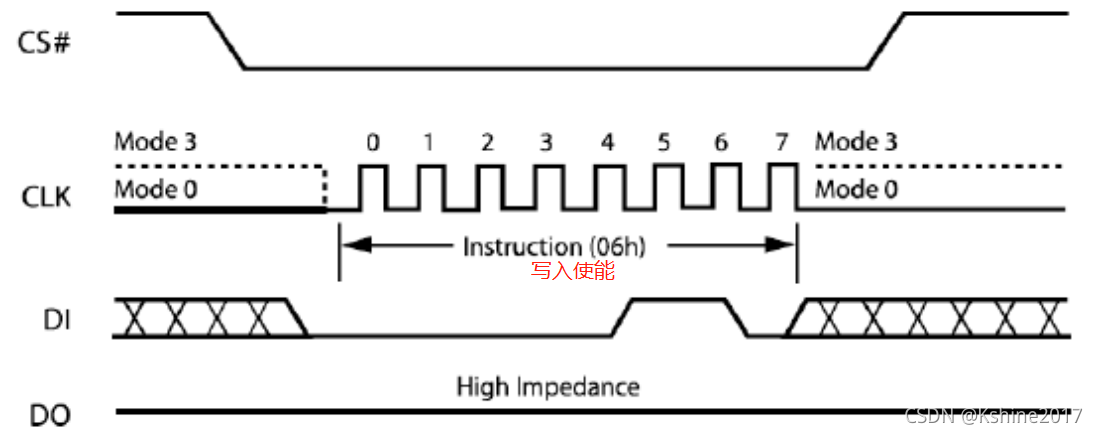

写入时能

void SM25QH128_WriteEnable(void)
{_CS = 0;WriteByte(SM25QH128M_WRITE_ENABLE);//0x06_CS = 1;
}void SM25QH128_WriteDisable(void)
{_CS = 0;WriteByte(SM25QH128M_WRITE_DISABLE );//0x04_CS = 1;
}

（2）读取制造商MID，设备ID

  • FLASH存储器有两个标准，CFI和JEDEC。本存储芯片很明显支持的是JEDEC。Joint Electron Device Engineering Council 即电子元件工业联合会。JEDEC是由生产厂商们制定的国际性协议，主要为计算机内存制定。工业标准的内存通常指的是符合JEDEC标准的一组内存。
  • jedec_id 信息，包括制造商ID，存储类型ID，容量ID。

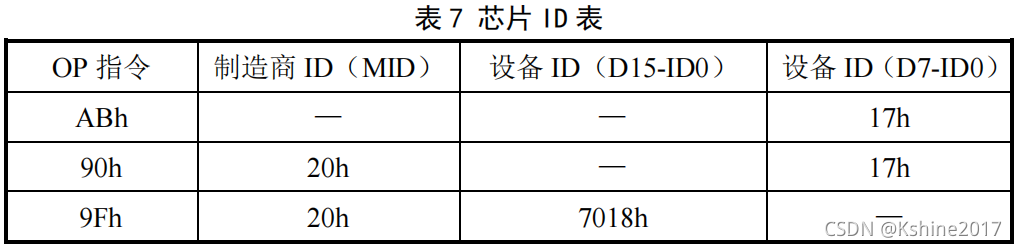

    芯片ID
    这里我们使用的指令0x9F。
    ID
#define MANUFACTURER_ID 0x20
#define MEMMORY_TYPE_ID 0x7018
#define CAPACITY_ID     0x17
#define FLASH9FID       0x00207017
uint32_t  SM25QH128_ReadID(void)
{uint32_t ID = 0;_CS = 0;WriteByte(SM25QH128M_ID);//0x9FID |= readWriteByte(0xFF) << 16;ID |= readWriteByte(0xFF) << 8;ID |= readWriteByte(0xFF);_CS = 1;return ID;
}

（3）对芯片进行复位

芯片的复位操作需要 复位使能0x66 和 复位操作0x99 一起执行，才能实现复位操作。
复位设备

void SM25QH128_ResetEnable(void)
{_CS = 0;WriteByte(SM25QH128M_RESET_ENABLE );//0x66_CS = 1;
}
void SM25QH128_Reset(void)
{_CS = 0;WriteByte(SM25QH128M_RESET_DEVICE);//0x99_CS = 1;
}void SM25QH128_init(void)
{uint8_t i=0;SM25QH128_WriteEnable();   //写使能SM25QH128_ResetEnable();   //复位使能SM25QH128_Reset();         //复位//SM25QH128_WriteDisable();//写禁止 (自动关闭)rt_thread_delay(50);//读取ID信息for(i = 0;i < 100;i++)	// 等待访问Flash OK{if(FLASH9FID == SM25QH128_ReadID()){i=0;break;}rt_thread_delay(50);	}if(i != 0) return 0; //失败return 1; //成功
}

（3）读状态寄存器

在执行编程，擦除，写入状态位时，通过读取状态寄存器0x05 ，WIP位，检测芯片的状态。WIP位可以看成 busy 指示位。
由下面的时序图，可以看到 有2个字节的状态寄存器值。（与上述定义的1字节 状态寄存器 不太相符，官方文档还需要更严谨才行）实际使用按照一个字节去读。

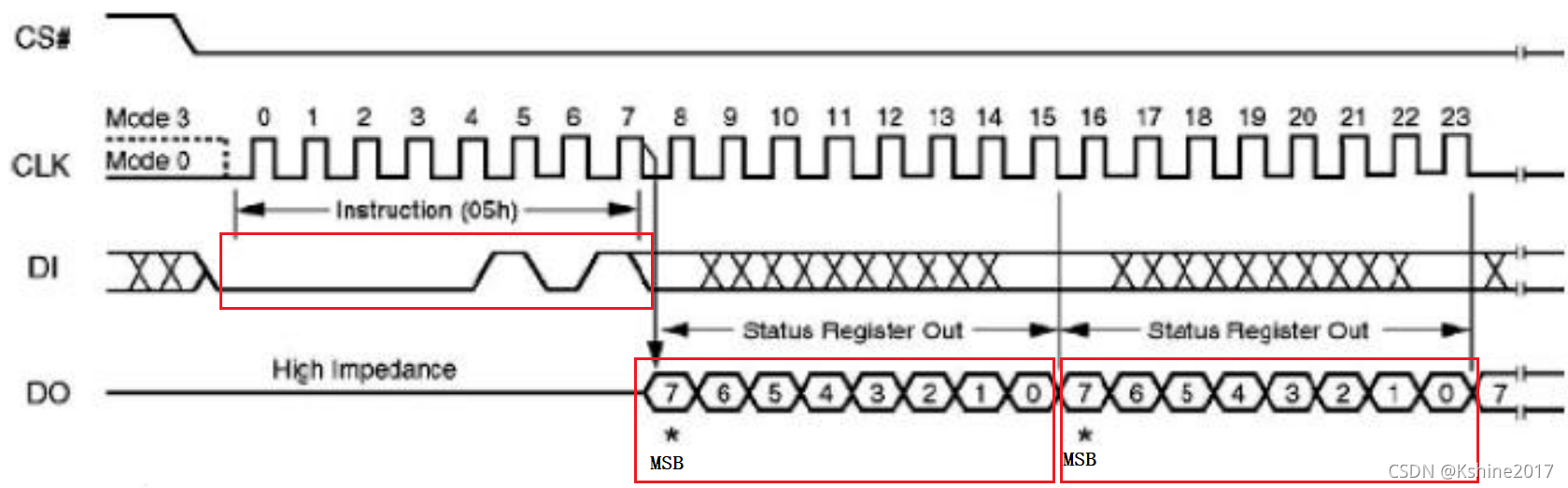

读状态寄存器

uint8_t SM25QH128_ReadStatus(void)
{uint8_t status = 0;_CS = 0;WriteByte(SM25QH128M_STATUS_READ);status = readWriteByte(0xFF);_CS = 1;return status;
}

（4）正常读取操作

正常读取操作频率为83MHz。
正常读取数据

uint32_t SM25QH128_Read(uint32_t addr, uint8_t *buff, uint32_t len)
{int i=0;uint8_t status = 0;uint8_t cmd[4] = {0};cmd[0] = SM25QH128M_NORMAL_READ;cmd[1] = (addr >> 16 ) & 0xFF;cmd[2] = (addr >> 8  ) & 0xFF;cmd[3] = (addr >> 0  ) & 0xFF;while(1){state = SM25QH128_ReadStatus(); if(state&0x01) continue;else           break; }_CS = 0;for(i = 0; i < 4; i++)    WriteByte(cmd[i]);for(i = 0; i < len; i++)  buff[i] = readWriteByte(0xff);_CS = 1;return len;
}

（5）快速读取数据

最高频率为104MHz。由时序图可以看到，发送完地址后，有一字节的无效数据。
快速读取数据

uint32_t SM25QH128_FastRead(uint32_t addr, uint8_t *buff, uint32_t len)
{int i=0;uint8_t status = 0;uint8_t cmd[5] = {0};cmd[0] = SM25QH128M_FAST_READ ;cmd[1] = (addr >> 16 ) & 0xFF;cmd[2] = (addr >> 8  ) & 0xFF;cmd[3] = (addr >> 0  ) & 0xFF;cmd[4] = 0xFF;while(1){state = SM25QH128_ReadStatus(); if(state&0x01) continue;else           break; }_CS = 0;for(i = 0; i < 5; i++)    WriteByte(cmd[i]);for(i = 0; i < len; i++)  buff[i] = readWriteByte(0xff);_CS = 1;return len;
}

（6）写入数据，页编程

  • Page页编程 0x02 操作，一次可以向芯片写入256字节的数据。
  • 在页编写之前，需要发送**写使能指令0x06 **，使得状态寄存器的WEL位z置1。完成操作以后，WEL 自动复位0。
  • 如果超过 256 bytes 数据被写入到芯片内，则芯片只会接收后面的 256 bytes 数据写入 Page 内部。
  • 如果小于 256 bytes 数据被写入到芯片内，则芯片会将对应地址的数据写入，而其他未涉及到的数据则保持不变。

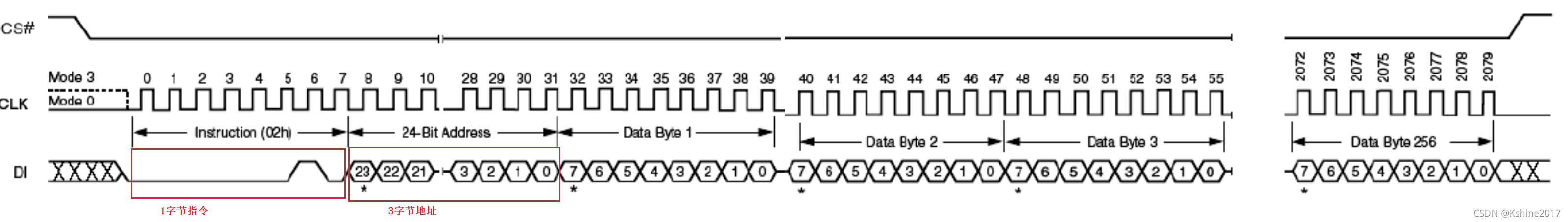

    页编程
//一次可以向芯片写入256字节的数据
void SM25QH128_WirtePage(uint32_t addr, uint8_t *data, uint16_t len)
{uint8_t state = 0;uint16_t    i = 0;uint8_t cmd [4] = {0};cmd[0] = SM25QH128M_PAGE_PROGRAM;cmd[1] = (addr >> 16 ) & 0xFF;cmd[2] = (addr >> 8  ) & 0xFF;cmd[3] = (addr >> 0  ) & 0xFF;while(1){state = SM25QH128_ReadStatus(); if(state&0x01) continue;else           break; }SM25QH128_WriteEnable();_CS = 0;for(i = 0; i < 4; i++)   WriteByte(cmd[i]);for(i = 0; i < len; i++) WriteByte(data[i]);_CS = 1;//SM25QH128_WriteDisable();//写禁止 (自动关闭)
}int SM25QH128_Wirte(uint32_t addr, uint8_t *data, int len)
{int i = 0;int page_num = len / PAGE_SIZE;int last_len = len % PAGE_SIZE;for(i = 0; i < page_num; i++){SM25QH128_WirtePage((addr + (i * PAGE_SIZE)), data + (i * PAGE_SIZE), PAGE_SIZE);}if(last_len){SM25QH128_WirtePage((addr + (i * PAGE_SIZE)), data + (i * PAGE_SIZE), last_len);}return len;
}

（7）扇区擦除

  • 在执行扇区擦除操作之前，WEL 必须通过 **写使能指令0x06 **设置为 1，完成扇区擦除操作以后，WEL 自动复位。
  • 扇区擦除指令 0x20。
    扇区擦除
int SM25QH128_EraseSector(uint32_t addr)
{uint8_t state = 0;uint16_t    i = 0;uint8_t cmd [4] = {0};cmd[0] = SM25QH128M_SECTOR_ERASE;cmd[1] = (addr >> 16 ) & 0xFF;cmd[2] = (addr >> 8  ) & 0xFF;cmd[3] = (addr >> 0  ) & 0xFF;while(1){state = SM25QH128_ReadStatus(); if(state&0x01) continue;else           break; }SM25QH128_WriteEnable();_CS = 0;for(i = 0; i < 4; i++)   WriteByte(cmd[i]);_CS = 1;//SM25QH128_WriteDisable();//写禁止 (自动关闭)
}
#define PAGE_SIZE	0x100     //一页 256字节
#define SECTOR_SIZE	0x1000   //一个扇区有4KByte（4096字节）。共有4096个扇区
#define SECTOR_TO_ADDR(n) ((n)*0x1000)
void Flash_erase(uint32_t addr, uint32_t len)
{uint32_t i = 0;uint32_t start_sector = addr / SECTOR_SIZE;uint32_t sector_num = len / SECTOR_SIZE;if( addr % SECTOR_SIZE){start_sector = start_sector -1;sector_num++;}if(len % SECTOR_SIZE){sector_num++;}for(i = 0; i <= sector_num; i++){SM25QH128_EraseSector(SECTOR_TO_ADDR(start_sector+i));}
}

（8）块擦除

  • 在执行扇区擦除操作之前，WEL 必须通过 **写使能指令0x06 **设置为 1，完成扇区擦除操作以后，WEL 自动复位。
  • 块擦除指令 32KB的0x52 、64KB的0xD8。
    块擦除

（9）芯片擦除

  • 在执行扇区擦除操作之前，WEL 必须通过 **写使能指令0x06 **设置为 1，完成扇区擦除操作以后，WEL 自动复位。
  • 芯片擦除指令0xC7 、0x60。
    芯片擦除

6. 软件初始化与应用

7. 应用电路

SM25QH128M
