AXI协议关于Data read and write structure的部分指出，在数据传输过程中，主要涉及三个问题：

• 窄位宽数据传输（Narrow transfers）
• 地址非对齐传输（Unaligned Transfer）
• 混合大小端传输（Byte invariance）

Narrow transfers

当master产生的一笔数据（transfer）位宽小于总线数据位宽时，该次传输成为窄（位宽）数据传输。

协议中规定：

• 在 INCR 和 WRAP 模式中每次使用的 byte line 必须不同，即数据位置与地址对应。
• 在 FIXED 模式中，整个传输过程使用相同的 byte line（地址反正 FIXED 不会变）

在这种传输过程中，Master需要告知slave数据通道中哪些字节是有效的，这就需要使用到W通道中的WSTRB信号。

WSTRB[n] 对应 WDATA[8n+7:8n]，也就是：当 WSTRB[n] 为 1 时，WDATA[8n+7:8n]有效。

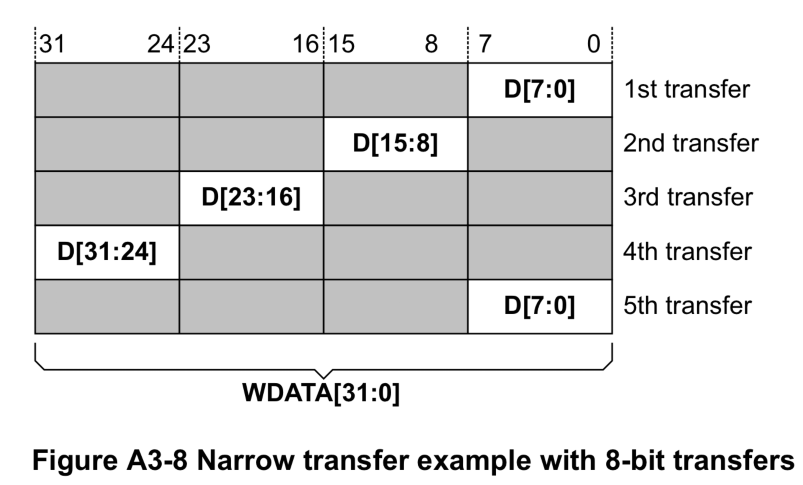

以下图为例，5笔transfer的WSTRB分别为0001/0010/0100/1000/0001

从上图我们发现，在每次数据传输中使用的数据总线字节位置（byte line）不同，尽管数据以字节为单位，分为多个周期传输，但是数据的位置仍与其地址对应。D[7:0]将写入起始地址 0x0，故位于最低字节。D[15:8] 将写入地址 0x1，故位于次低字节。

总之，这种窄位宽传输的设计可能的好处在于，当Master是因为Slave或者其他客观条件限制，需要进行窄传输时，可以一次性将数据放置于数据总线上，只需在每次传输期间由Master改变WSTRB信号即可。窄传输中通过Master来调整有效数据的字节位置，以及给出字节有效信号 WSTRB，能够使Slave无需进行数据重组等工作。

Unaligned transfers

AXI 协议支持地址非对齐的传输，允许突发传输的首字节地址，即起始地址与突发传输位宽不对齐。举个例子，数据总线位宽为 64bit 时，如果起始地址为 0x1002 ，则产生了非对齐现象。与 64bit 位宽总线对齐的地址需要能被 8(byte) 整除，即 ADDR[2:0] = 3’b0。

此处对齐与否应该取决于突发传输的宽度，而不是数据总线位宽！这两个是不一样的！数据总线是64bit不代表WDATA有效的数据是64bit

对于非对齐传输，Master会进行两项操作：

• 即使起始地址非对齐，也保证所有传输是对齐的
• 在首个transfer中增加填充数据，将首次传输填充至对齐，填充数据使用 WSTRB 信号标记为无效

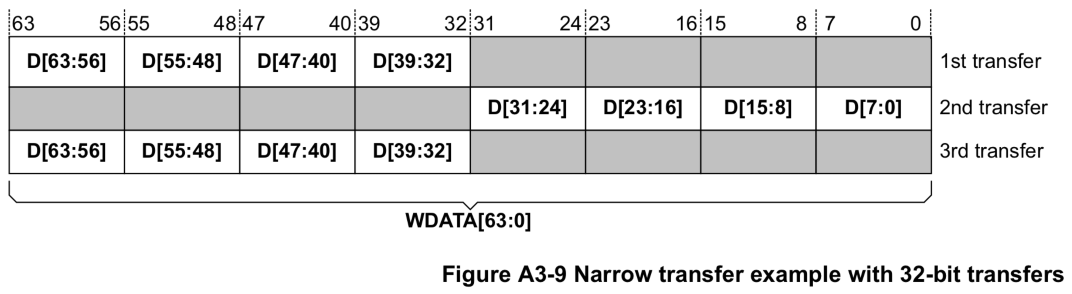

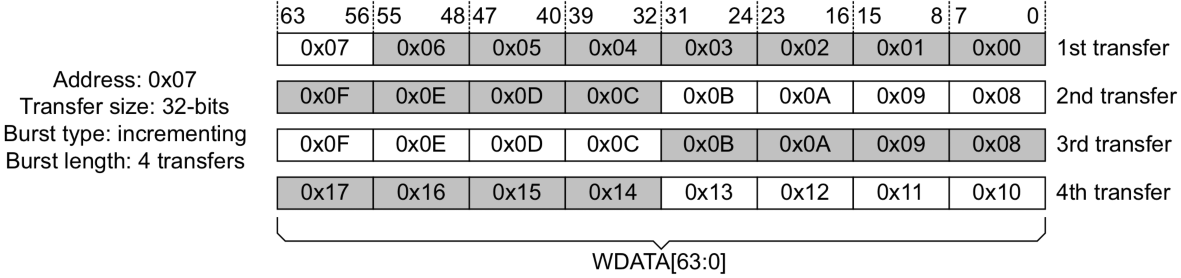

这是一个窄传输+非对齐传输的例子，以1st transfer为例：

• 首先将transfer填充至突发传输位宽32bit（和数据总线位宽区分开），还需要补充0x07 mod 4(byte) = 3byte。解决了非对齐的问题。
• 接下来就是窄位宽传输的问题了，遵从上文的分析。
• Master通过添加7byte数据将的实际地址调整为对齐，并用WSTRB为1000标识出无效字节

Mixed-Endian data structure

首先我们要搞清楚内存中数据存放的大小端模式。可以参考内存中的数据存放模式（大端/小端）

为了能够使大小端模式在存储中共存，AXI 协议设计了一种字节定序（Byte-invariant）的大小端传输方案。对于存储中包括多个字节的数据结构（单字节自然不存在大小端问题）协议做了如下规定：

• 无论数据按什么顺序存放，每个数据结构存储空间的分配方式是相同的
• 该数据结构按照其大小端模式决定字节存储的地址顺序
• 在传输过程中不考虑数据结构的大小端，按照字节原先存储的顺序，原样传输并存放至对端

这种模式的意义在传输双方均不对数据结构的大小端进行解析转换，而严格按照字节的存储顺序进行传输并转存，防止大小端共存产生数据覆盖。
