【STM32】STM32CubeMX使用FreeRTOS教程1----定时器学习

前言

本教程将对应外设原理，HAL库、STM32CubeMX和FreeRTOS结合在一起讲解，分析学习过程中遇到的问题和一些注意事项。

知识概括：

SMT32定时器原理
STM32CubeMX创建定时器例程
HAL库TIM定时器函数库
定时器中断的创建与使用
FreeRTOS中断级临界代码段理解

定时器简介

SMT32F1系列共有8个定时器：

高级定时器（TIM1、TIM8）；通用定时器（TIM2、TIM3、TIM4、TIM5）；基本定时器（TIM6、TIM7）。

SMT32F4系列共有15个定时器：

高级定时器（TIM1、TIM8）；通用定时器（TIM2、TIM3、TIM4、TIM5、TIM9~TIM14）；基本定时器（TIM6、TIM7）。

基本定时器功能（TIM6、TIM7）：

1. 16位向上、向下、向上/下自动装载计数器
2. 16位可编程(可以实时修改)预分频器，计数器时钟频率的分频系数为1～65535之间的任意数值
3. 触发DAC的同步电路注:此项是TIM6/7独有功能.
4. 位于APB1总线上**

通用定时器(TIM2~TIM5)的主要功能:

16位向上、向下、向上/下自动装载计数器
16位可编程(可以实时修改)预分频器，计数器时钟频率的分频系数为1～65535之间的任意数值
4 个独立通道（TIMx_CH1~4）可以用作：
测量输入信号的脉冲长度( 输入捕获)
输出比较
单脉冲模式输出
PWM输出(边缘或中间对齐模式)
支持针对定位的增量(正交)编码器和霍尔传感器电路
如下事件发生时产生中断/DMA：
更新：计数器向上溢出/向下溢出，计数器初始化(通过软件或者内部/外部触发)
触发事件(计数器启动、停止、初始化或者由内部/外部触发计数)
输入捕获
输出比较
位于APB1总线上

CubeMX创建freertos工程

CubeMX工程中我选的芯片为STM32F103C8T6

1、设置RCC

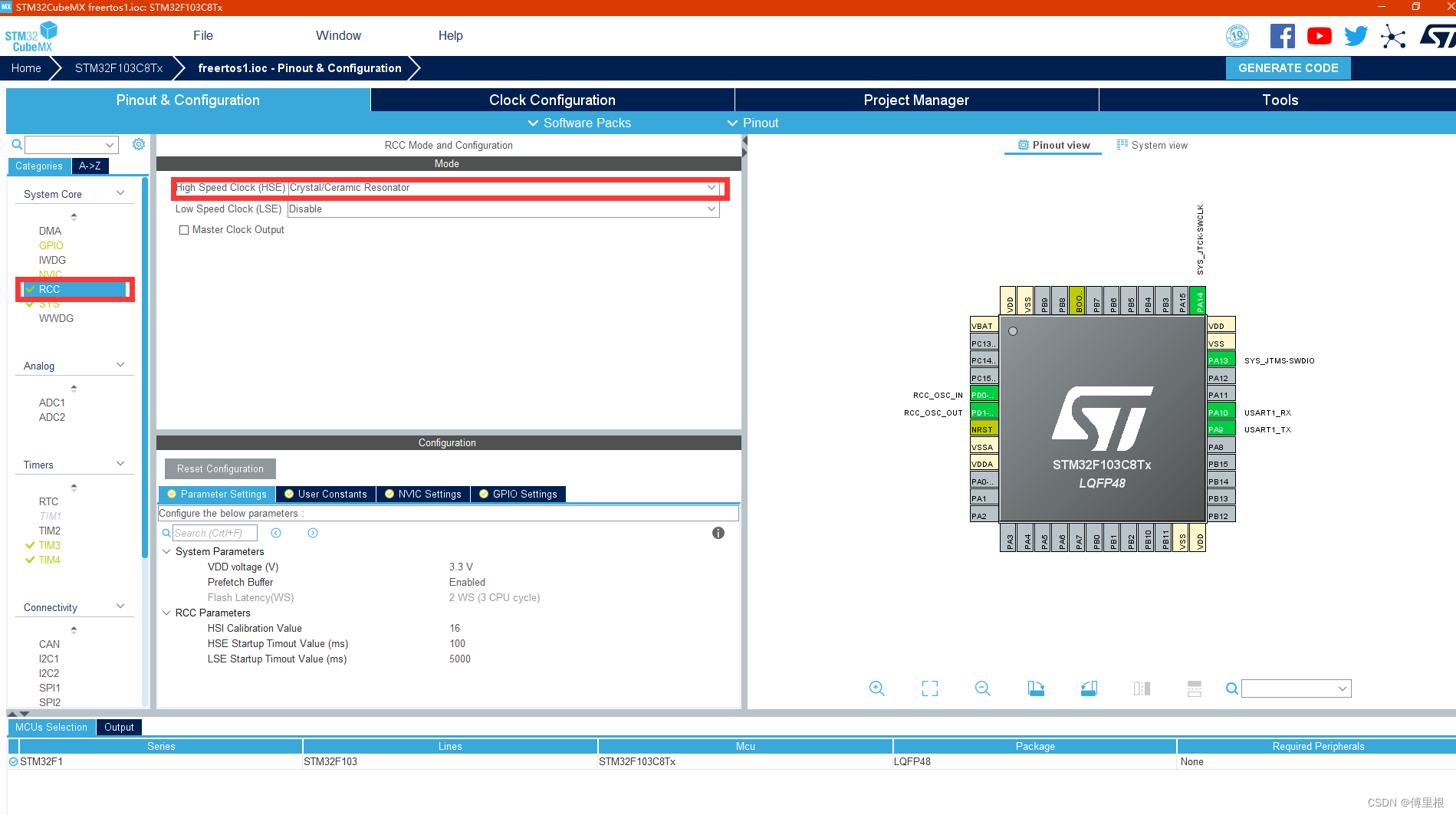

设置高速外部时钟HSE 选择外部时钟源
在这里插入图片描述

2、设置时钟

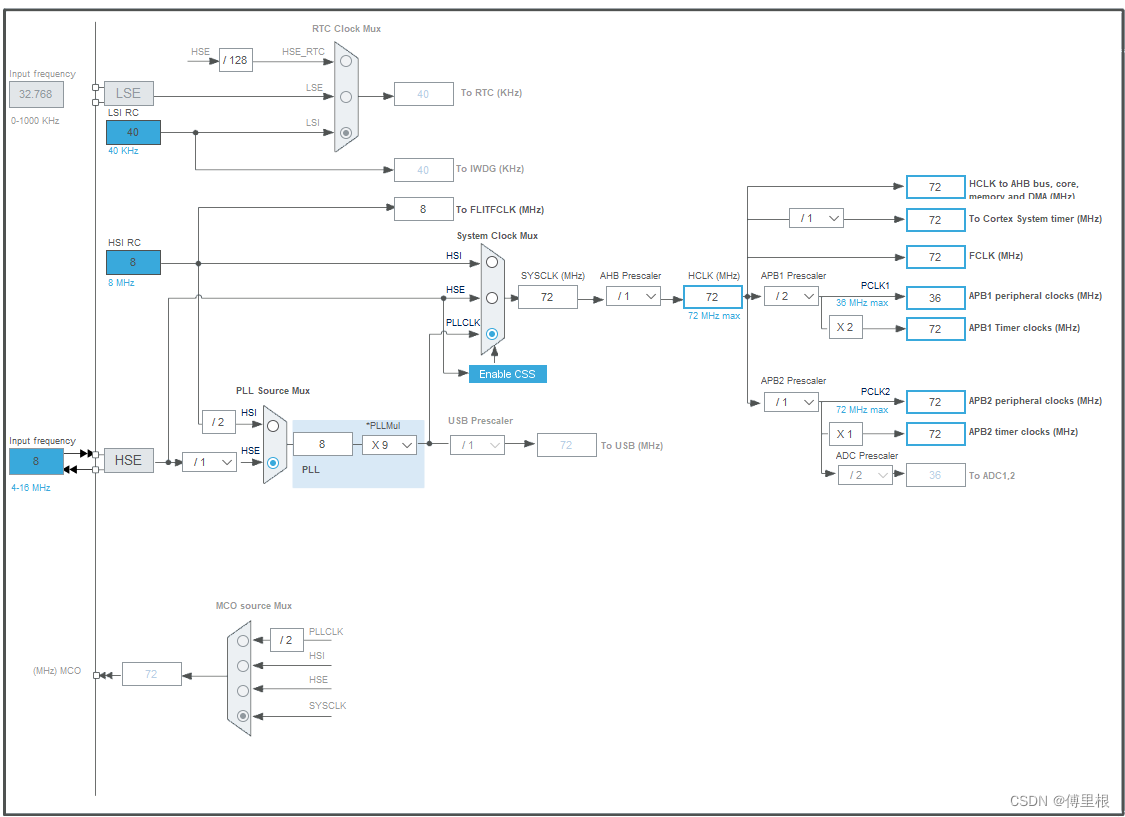

选择外部时钟为8MHz，在HCLK中直接输入72,CubeMX会自动配置好。
在这里插入图片描述

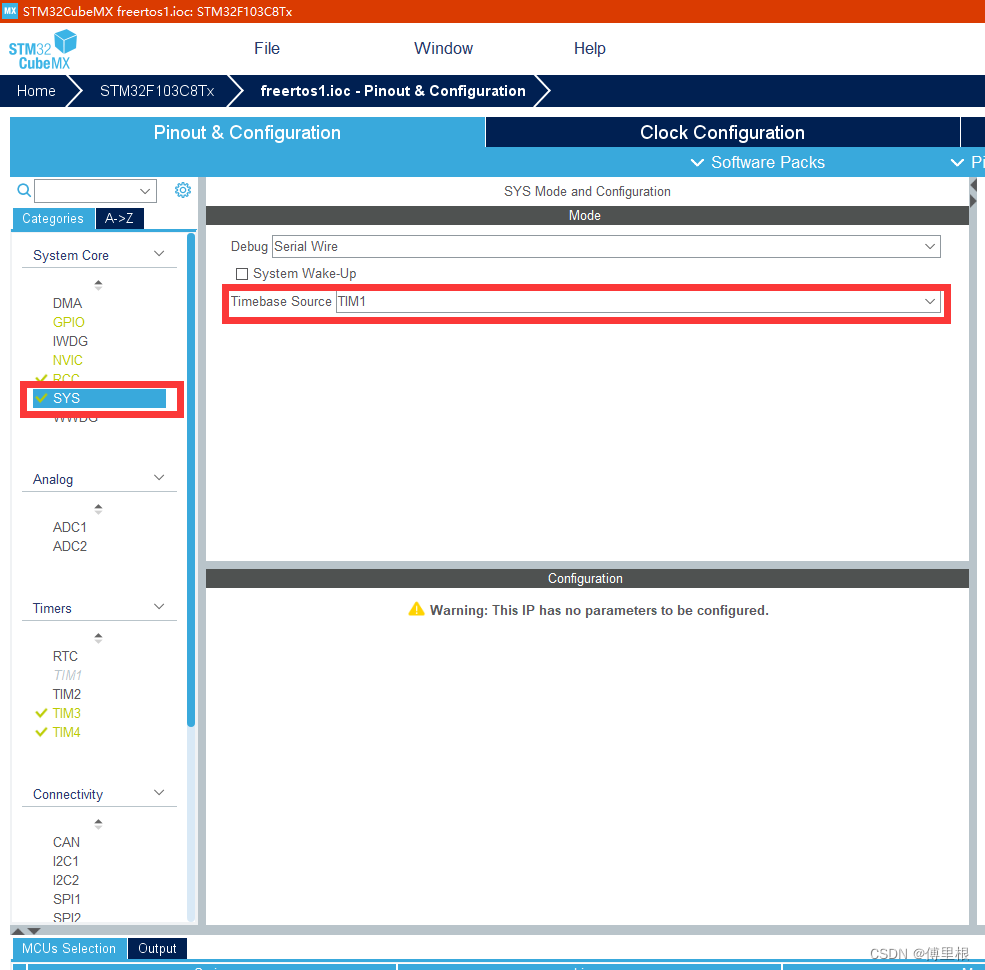

设置时钟后，需要选择系统时钟来源，当使用了FreeRtos的时候，强烈建议HAL库使用除了Systick以外的时钟源。也就是说当不使用FreeRtos的时候，HAL使用的是systick作为时钟源，现在使用了rtos，不建议hal库和rtos一起使用systick作为时钟源。在这里我选择了TIM1作为HAL库时钟。
在这里插入图片描述

3、设置定时器

定时器选择内部时钟
Prtscaler (定时器分频系数) : 7199
Counter Mode(计数模式) Up(向上计数模式)
Counter Period(自动重装载值) : 4999
CKD(时钟分频因子) ： No Division 不分频
auto-reload-preload(自动重装载) : Enable 使能

在这里定时器溢出时间公式，根据公式溢出时间为500ms
在这里插入图片描述

在NVIC Settings中使能定时器中断
在这里插入图片描述

4、配置freeRTOS

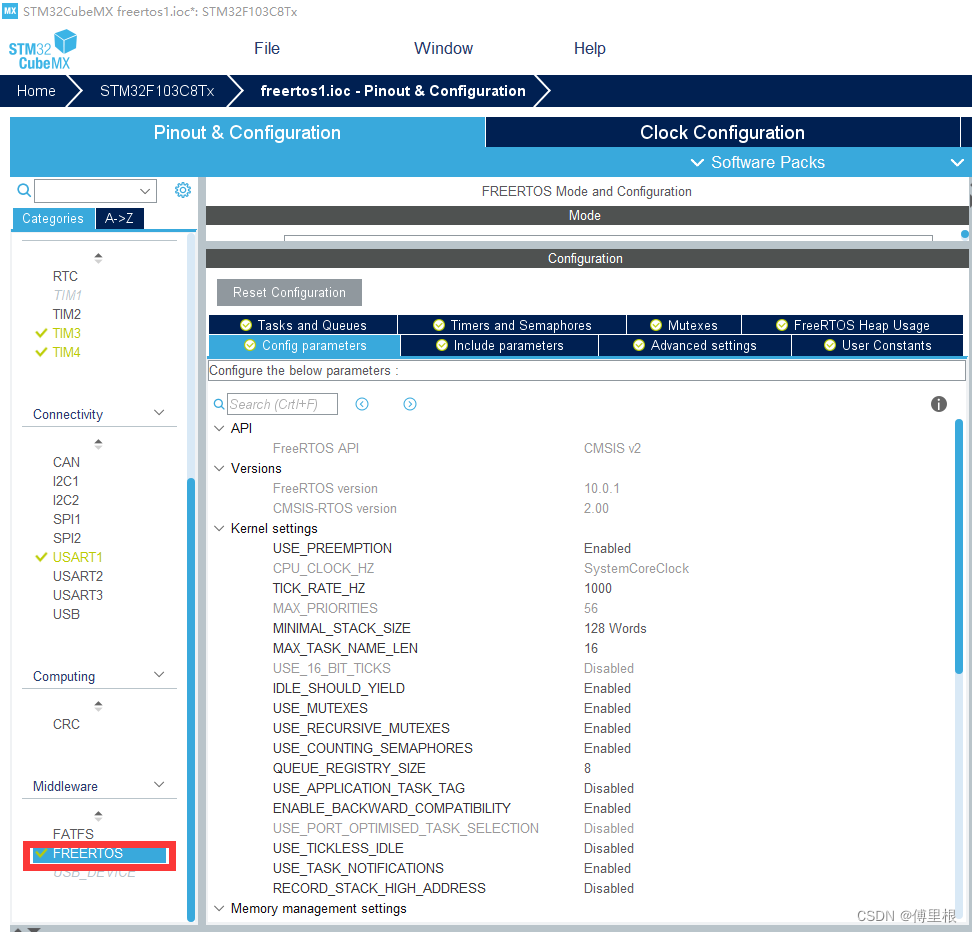

在Middleware中选中FREERTOS

根据自己需要裁剪freertos，我一般选中系统默认配置。
在这里插入图片描述

编写定时器中断代码

在这里使用了两个定时器，定时器3每1s触发一次，优先级为4（优先级分组4），定时器4每0.5s触发一次，优先级为5，在FreeRTOS中优先级低于configMAX_SYSCALL_INTERRUPT_PRIORITY优先级的中断在临界代码段开启时会被屏蔽（这里优先级越高，数字越低）。如果使用FreeRTOS默认配置的话configMAX_SYSCALL_INTERRUPT_PRIORITY为5。在任务中会开启临界代码段观察定时器情况。

任务代码

在这里使用的HAL_Delay(5000);会用到TIM定时器1，他的优先级等于0，优先级最高！

void StartDefaultTask(void *argument)
{/* USER CODE BEGIN StartDefaultTask *//* Infinite loop */for(;;){printf("close\r\n");portDISABLE_INTERRUPTS();HAL_Delay(5000);printf("open\r\n");portENABLE_INTERRUPTS();osDelay(2000);}/* USER CODE END StartDefaultTask */
}

定时器回调函数

void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{/* USER CODE BEGIN Callback 0 *//* USER CODE END Callback 0 */if (htim->Instance == TIM1) {HAL_IncTick();}/* USER CODE BEGIN Callback 1 */if (htim->Instance == TIM3){printf("time3\r\n");}if (htim->Instance == TIM4){printf("time4\r\n");}/* USER CODE END Callback 1 */
}

定时器相关函数讲解：

  /* USER CODE BEGIN 2 *//*使能定时器3、4中断*/HAL_TIM_Base_Start_IT(&htim3);HAL_TIM_Base_Start_IT(&htim4);/* USER CODE END 2 */

打开定时器

HAL_TIM_IRQHandler(&htim2);

定时器中断处理函数在stm32f1xx_it.c中，定时器中断服务函数中这个函数的具体作用是判断中断是否正常，然后判断产生的是哪一类定时器中断(溢出中断/PWM中断…)，然后进入相应的中断回调函数

void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)

在HAL库中，每进行完一个中断，并不会立刻退出，而是会进入到中断回调函数中，这里我们是使用定时器溢出中断回调函数
void TIM3_IRQHandler(void) 首先进入中断函数HAL_TIM_IRQHandler(&htim2);之后进入定时器中断处理函数判断产生的是哪一类定时器中断(溢出中断/PWM中断…) 和定时器通道void HAL_TIM_PeriodElapsedCallback(&htim2); 进入相对应中断回调函数（此处为溢出中断）
在中断回调函数中添加用户代码你也可以在在stm32f1xx_it.c中找到中断回调函数

__weak void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)

现象

在开启临界保护时，优先级低于configMAX_SYSCALL_INTERRUPT_PRIORITY的中断不会被触发，而time3定时器为4，所有可以一直触发。当关闭临界保护后，time4中断才能被触发。
在这里插入图片描述
