一、Tegra发展以及各Tegra对比
1、Tegra发展
（1）2008年2月，NVIDIA与Microsoft合作开发基于ARM11架构的APX 2500应用处理器发布。
（2）随后英伟达发布Tegra产品Tegra 600 和 Tegra 650，集成的显示核心是基于GeForce 6，并加入了对CUDA和双精度浮点运算的支持。

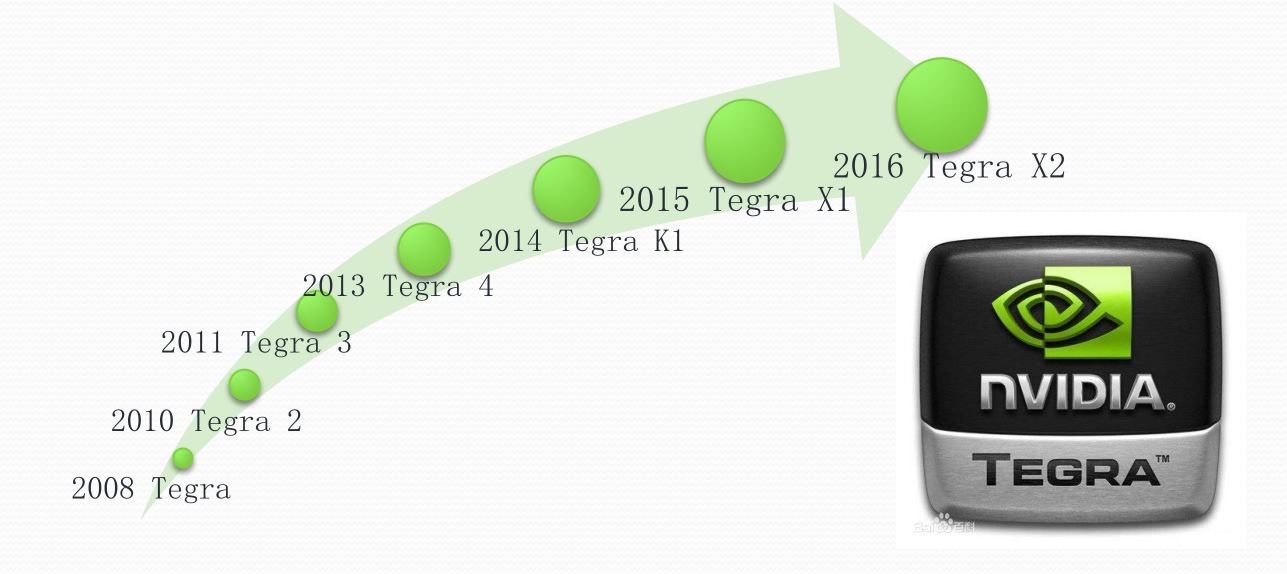

2、Tegra发展图谱

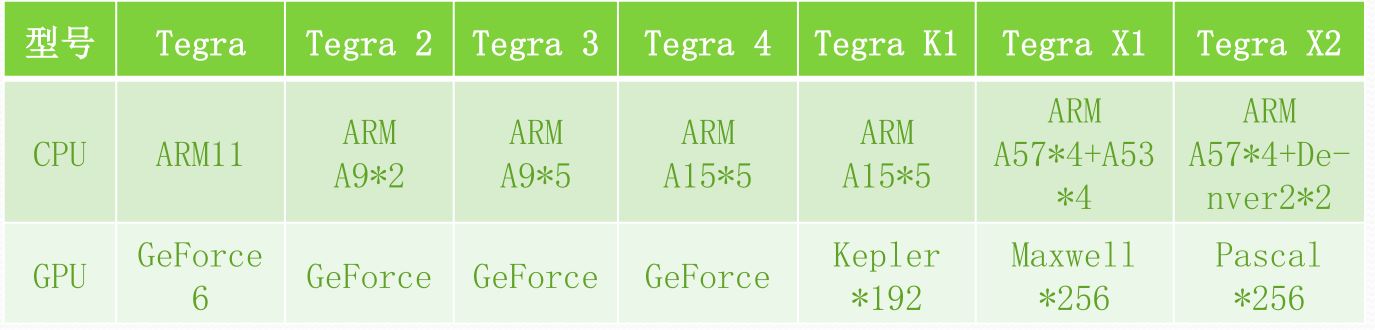

3、各Tegra简要对比
二、Tegra X1/X2 架构解析

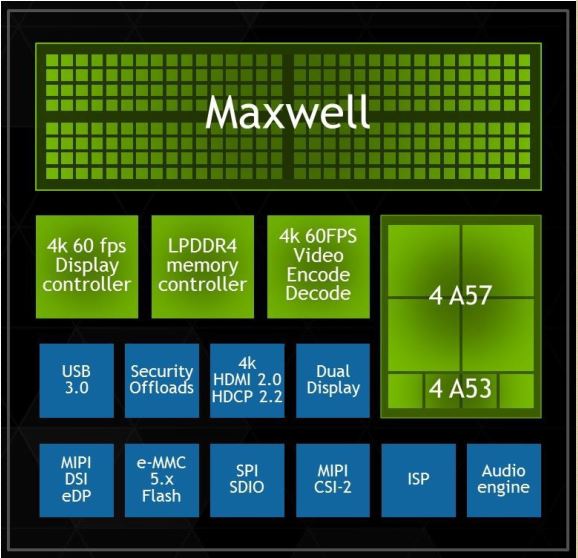

1、Tegra X1架构解析
（1）NVIDIA GeForce Maxwell 图形处理单元（GPU)；
（2）四核 ARM Cortex-A57 核心；
（3）64位DRAM接口提供了高宽带；
（4）基于一个Cortex-A9处理器和独立RAM的独立音频子系统；
（5）双显示控制器；
（6）高性能H.265/H.264视频硬件编码器，以及编码器完全支持超高清的10位像素4K视频60fps。
2、Maxwell架构解析
（1）相对Kepler而言，Maxwell重构了新的SMM以提高效率，全新的数据通路管理与组织；
（2）每个SMM包含4个Warp Schedulers；
（3）每个Warp Scheduler可以在每个Warp周期发起两条指令；
（4）Maxwell的CUDA Core是Kepler性能的1.4倍；
（5）2 SMM * 4 Warp Scheduler * 32 CUDA Core Processing Blocks = 256 CUDA Core

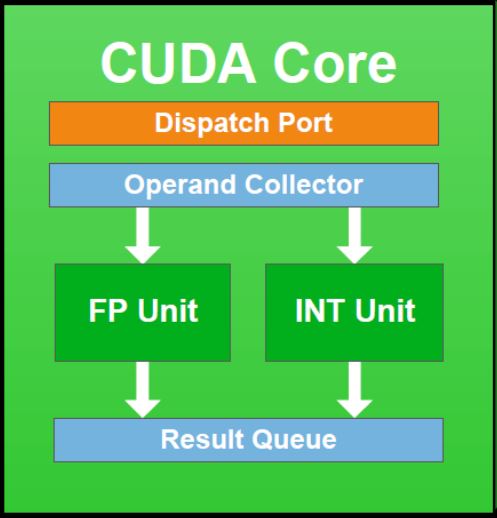

3、CUDA Core

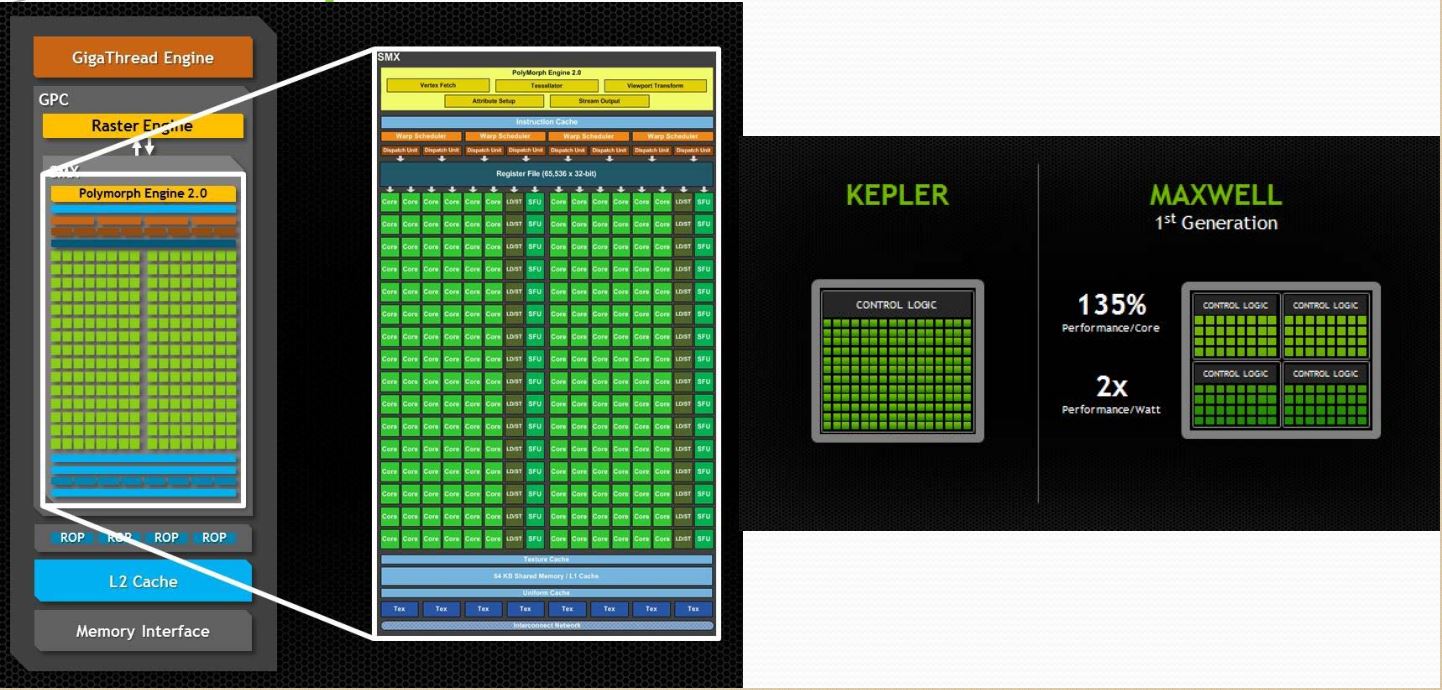

4、Kepler VS Maxwell

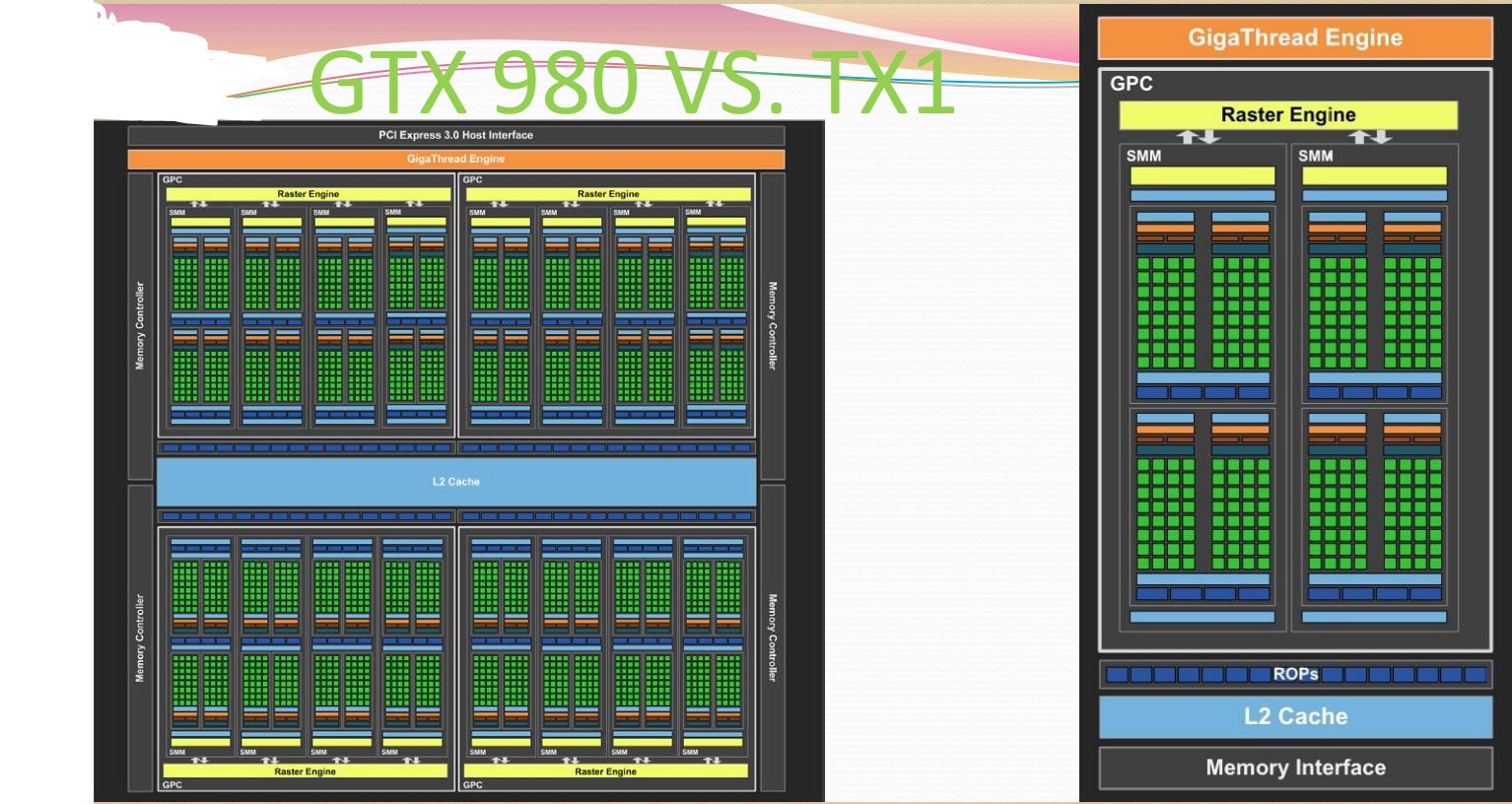

5、GTX 980 VS TX1
6、Tegra X2架构解析
（1）NVIDIA Pascal 图形处理单元（GPU）架构；
（2）双核NVIDIA Denver 2 ARM CPU 核心，加四核ARM Cortex-A57核心；
（3）基于一个Cortex-A9处理器和独立RAM的独立音频子系统；
（4）基于独立的ARM Cortex-R5F 传感器处理器；
（5）基于独立的ARM Cortex-R5F 处理器子系统用于处理启动和能量管理；
（6）基于独立的ARM Cortex-R5F 处理器子系统用于处理摄像头管理；
（7）128位DRAM接口提供了高宽带的LPDDR4支持。

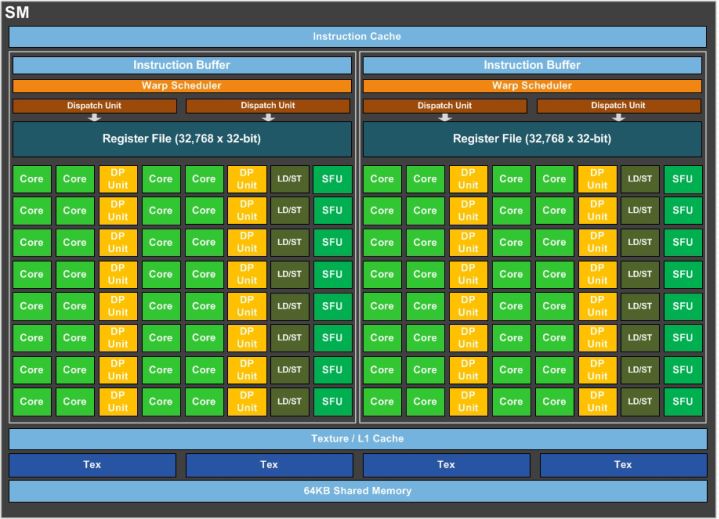

7、Pascal 架构解析
（1）相对于Kepler，Pascal简化了数据通路组织与管理，降低了Die区域大小，降低了数据传输时的能量消耗；
（2）新的SM调度器架构基于Maxwell调度器，且更加的智能化，即提高了性能有降低了功耗；
（3）一个SM内有2个Warp Scheduler，每个Warp Scheduler 可以在每个Warp周期发起两条指令；
（4）一个Warp Scheduler内有32个单精度CUDA Core。

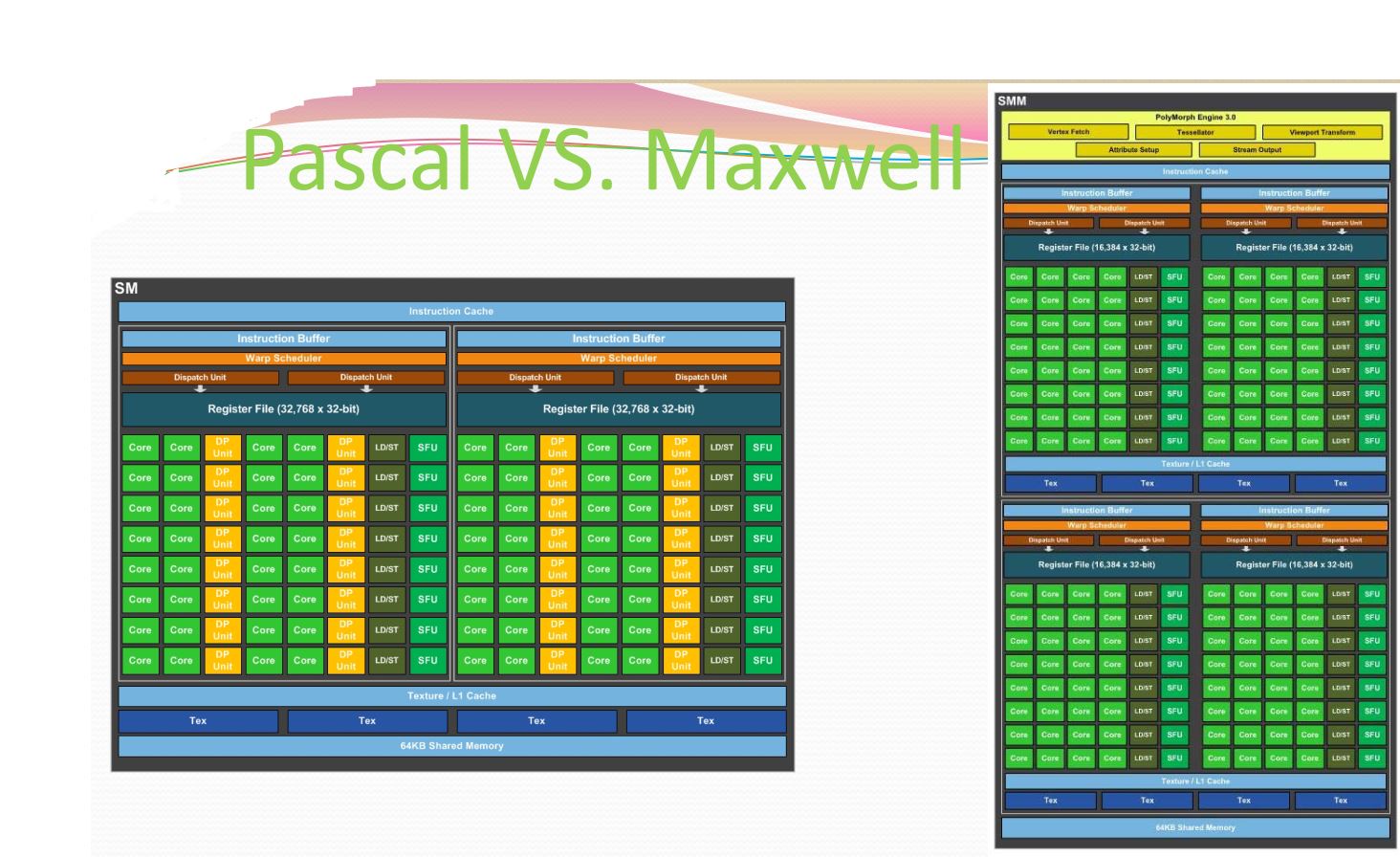

8、Pascal VS Maxwell

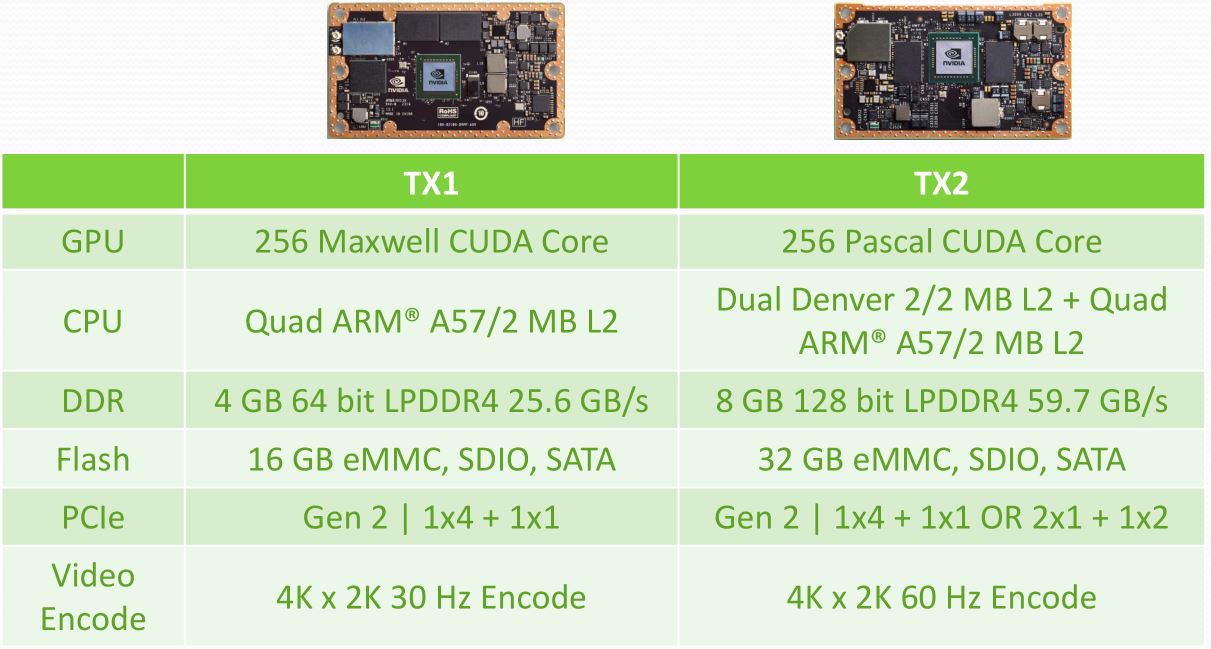

9、Jetson TX1 VS Jetson TX2

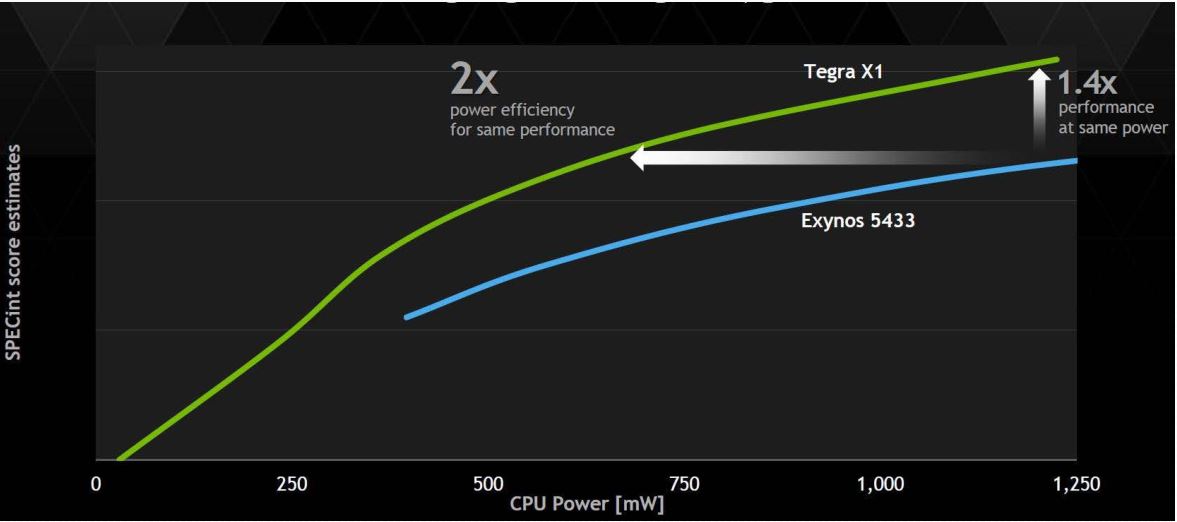

10、TX1处理器性能

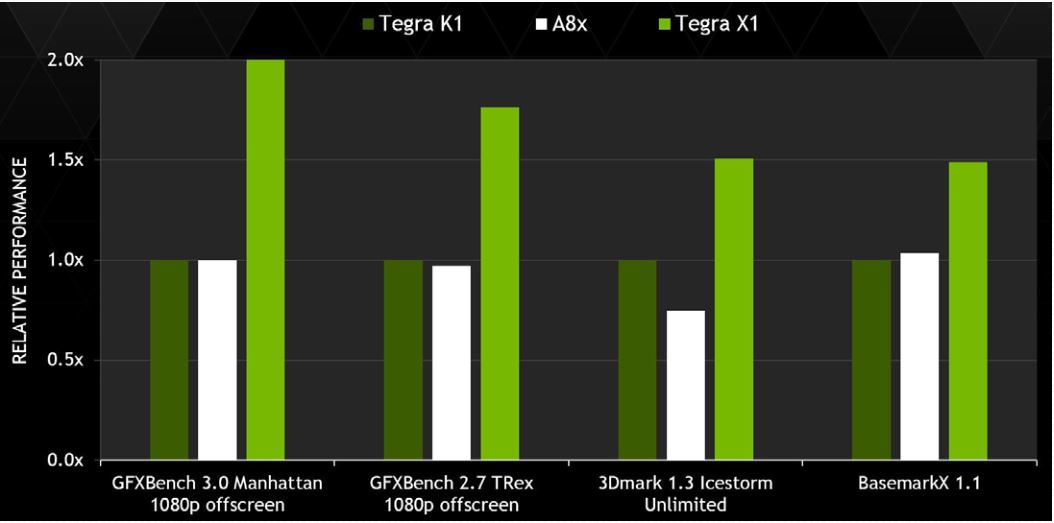

11、TX1图形性能
三、ARM Cortex-A57架构解析

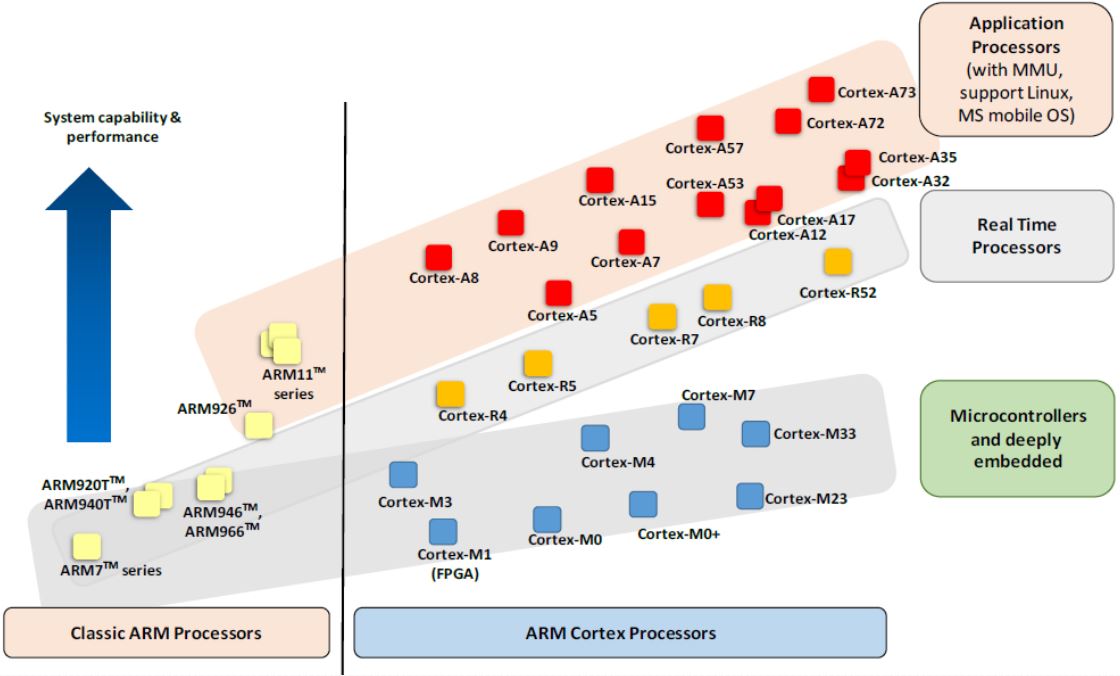

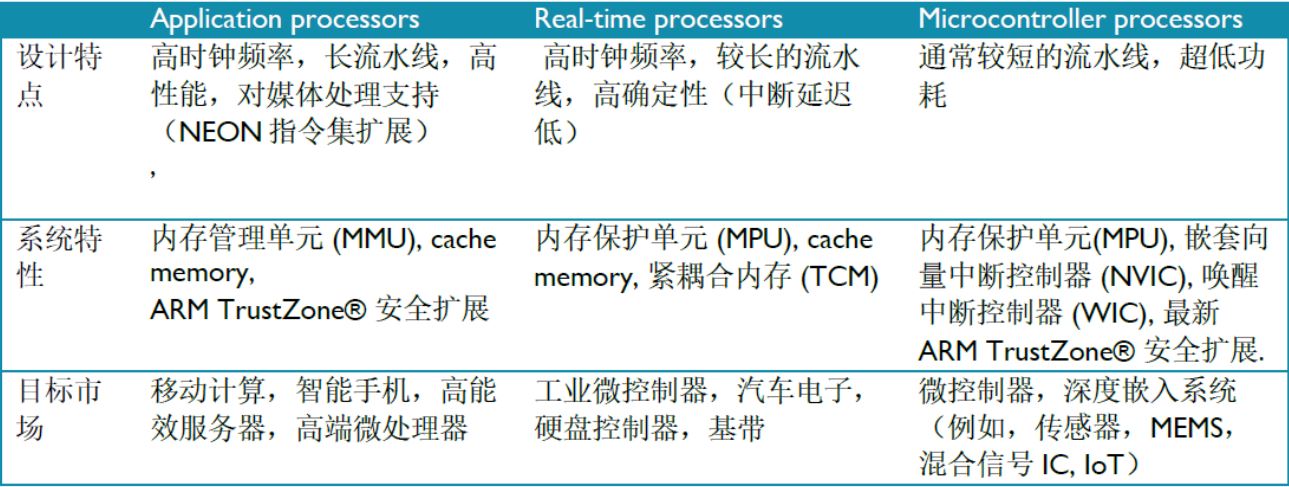

1、ARM处理器家族

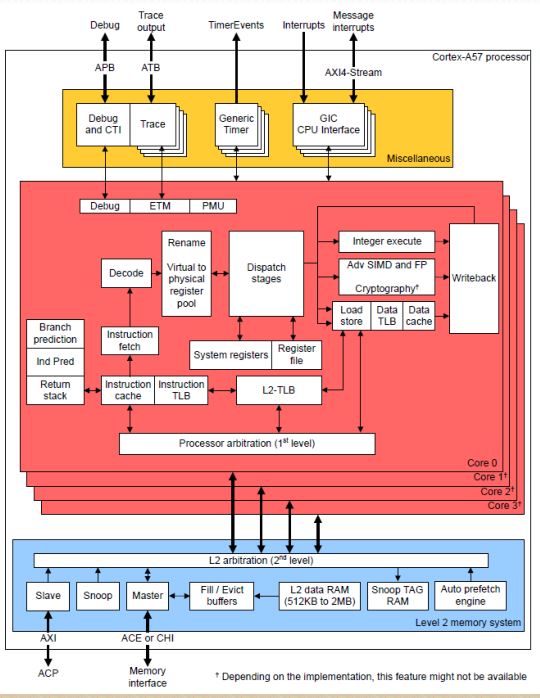

2、ARM Cortex-A57架构解析
（1）完全遵循 ARMv8-A 指令集规范；
（2）超标量，可变长度，乱序执行流水线；
（3）带有分支目标缓冲（BTB）与全局历史缓冲（GHB）RAM，一个返回堆栈，以及一个间接预测器的动态分支预测；
（4）AMBA 4 AXI 一致性扩展（ACE）或CHI 主机接口；
（5）实现了加速器一致性端口（ACP）为AXI4一致性从机接口；
（6）支持基于ETMv4架构的嵌入式跟踪单元（ETM）;
（7）支持基于PMUv3架构的性能监控单元（PMU）;
（8）用于多处理器调试的交叉触发接口（CTI）;
（9）通用中断控制器（GIC）CPU接口。

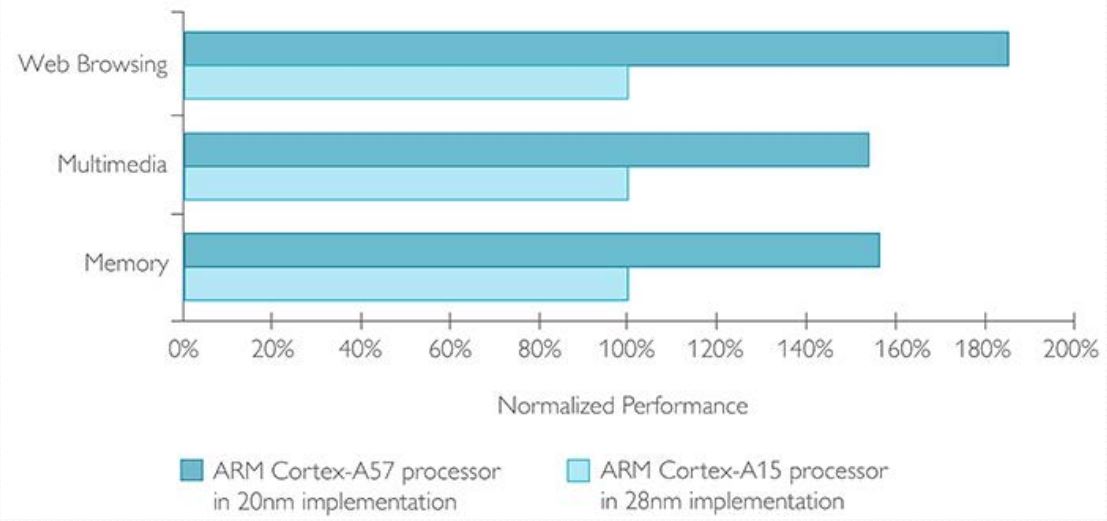

3、ARM Cortex-A57的性能

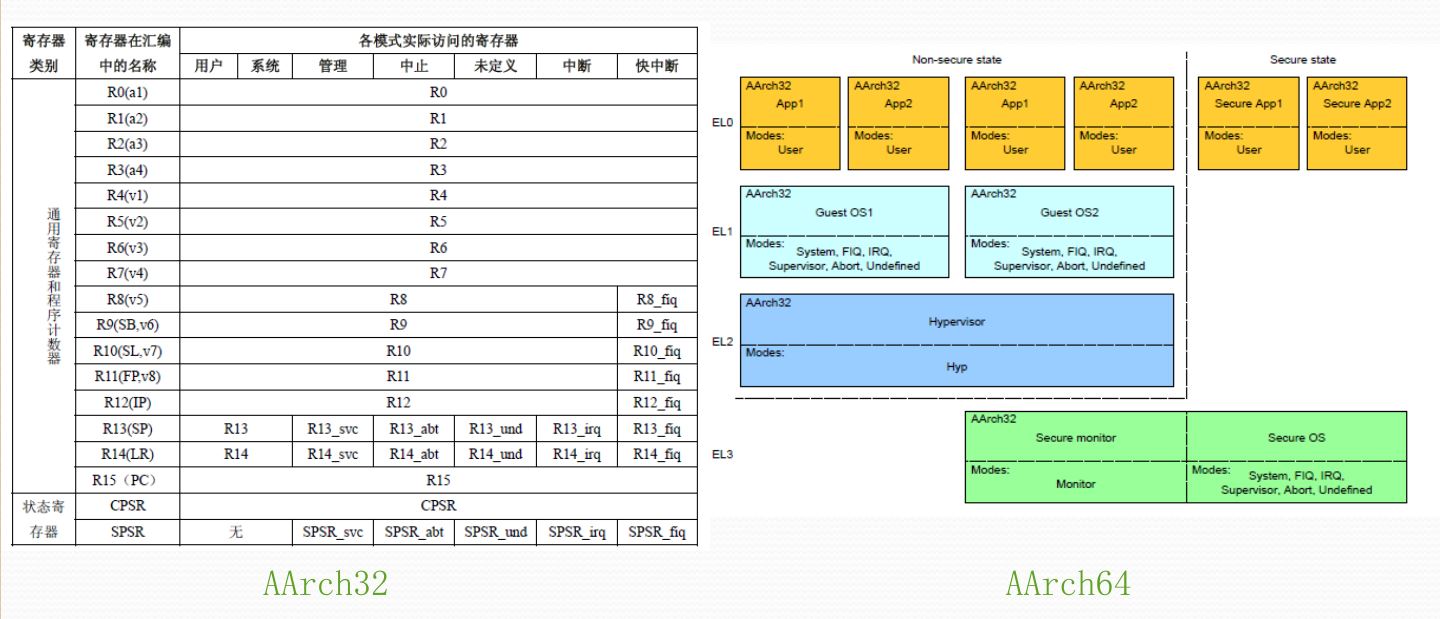

4、AArch32 VS AArch64
5、NEON架构解析
（1）架构分析
（2）NEON数据读取模式

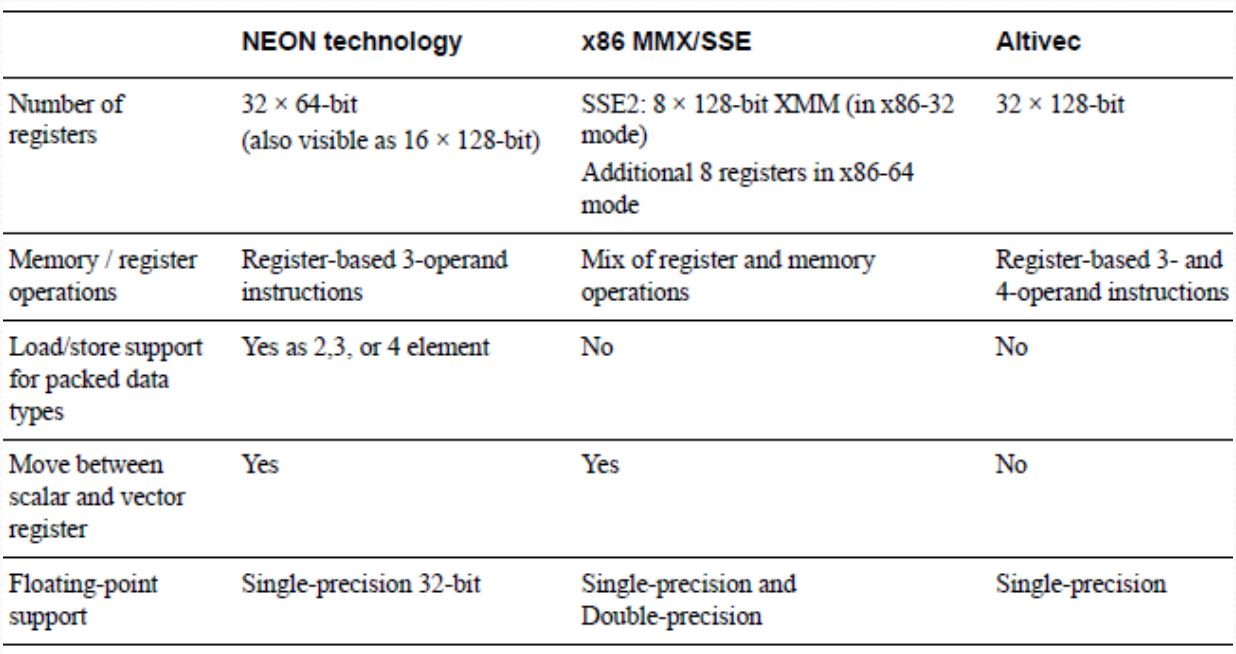

（3）NEON架构对比
四、Tegra工作原理与软件架构

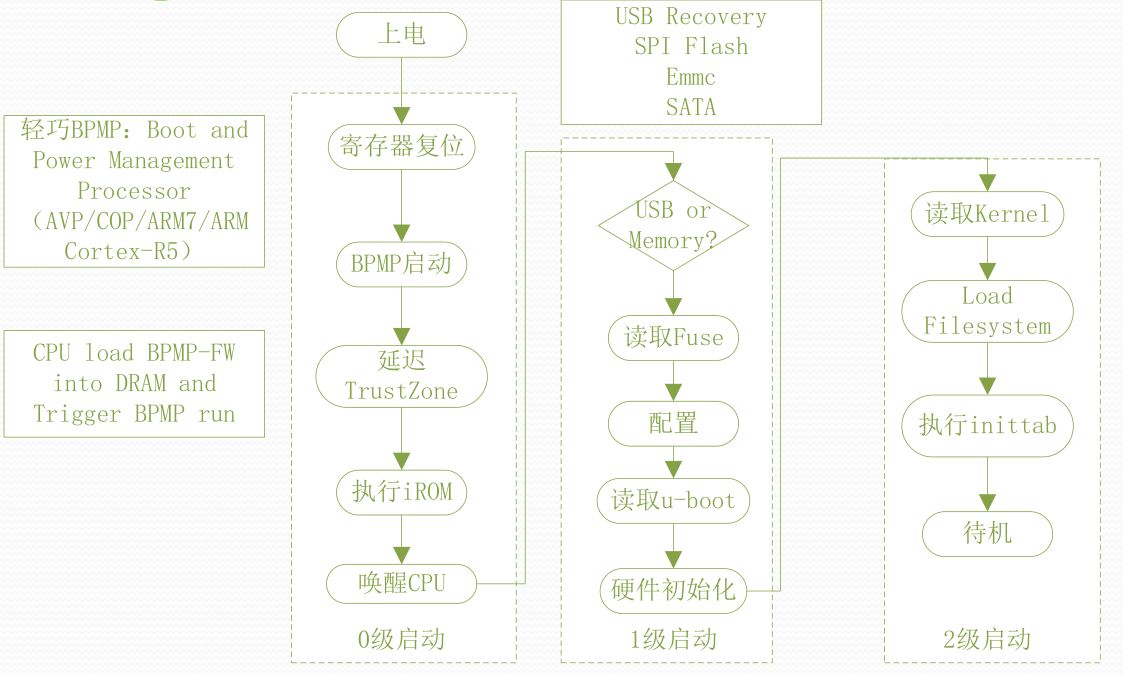

1、Tegra 工作原理

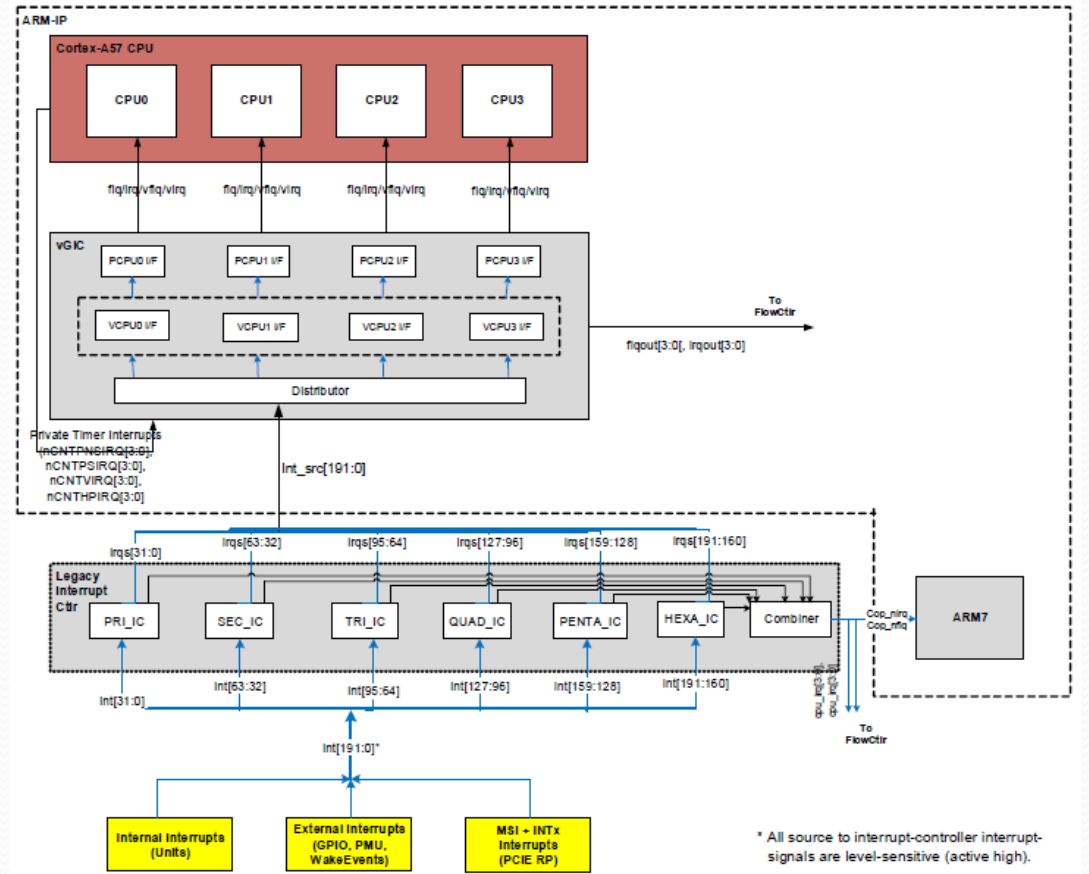

2、Tegra中断控制
（1）一共有0-192号全局中断，由六个中断控制器分别管理；
（2）TX1中断控制器分为两类：GIC400与LIC；
（3）GIC400是ARM Cortex-A57 的中断控制器；
（4）LIC是属于轻量级BPMP处理器的中断控制器；
（5）任何处理器都可以发送一个软件中断给其它一个或多个处理器（包括自身），但是IPI中断志限于A57之间（包括自身）；
（6）每个ARM处理器都有两个引脚来接收IRQ和FIQ中断，因为低电平触发，因此命名nFIQ和nIRQ；

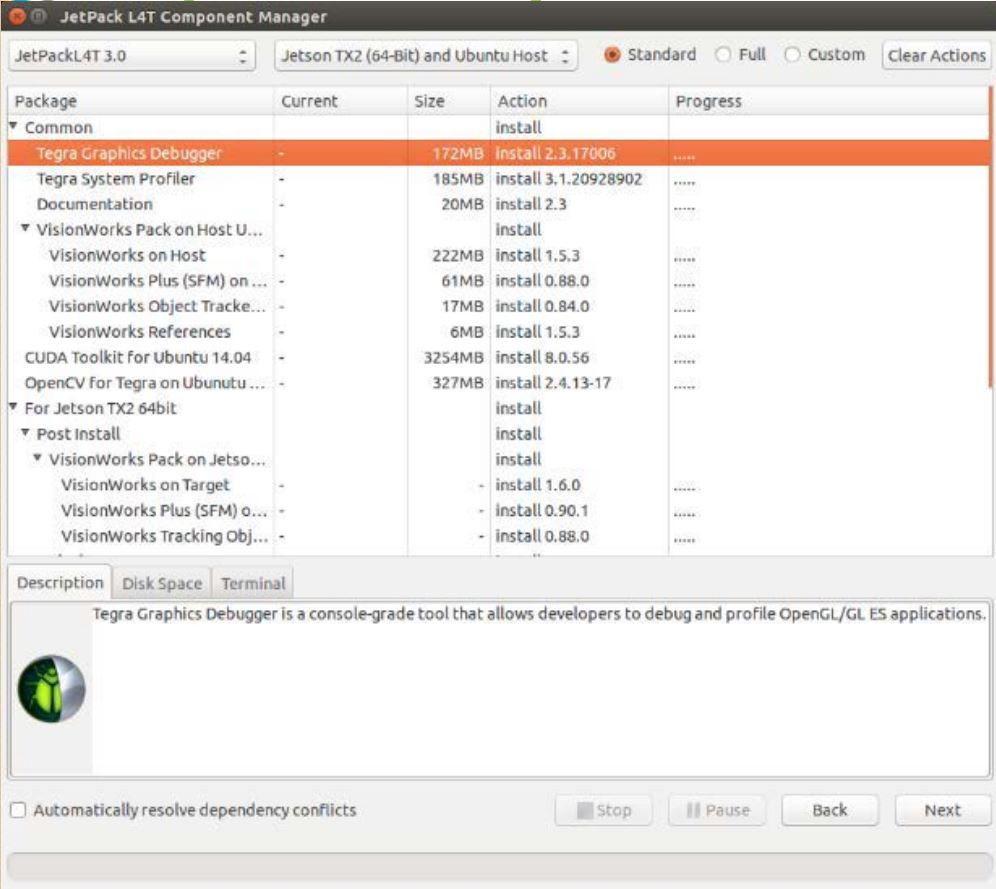

3、Component 软件结构
（1）OS Images：JetPack包含来自Ubuntu的样例文件系统；
（2）Libraries：CUDA Toolkit（Linux下CUDA开发工具链）、TensorRT and cuDNN（高性能深度学习应用）、VisionWorks and Opencv（视觉计算应用）；
（3）Developer Tools：Tegra Graphics Debugger（调试OpenGL控制台级别地 工程）、Tegra System Profiler（系统调试跟踪分析器，提高CPU效率）、PerfKit（提供访问GPU性能统计）、Samples（NVIDIA GameWorks Vulkan 以及 OpenGL 范例）。

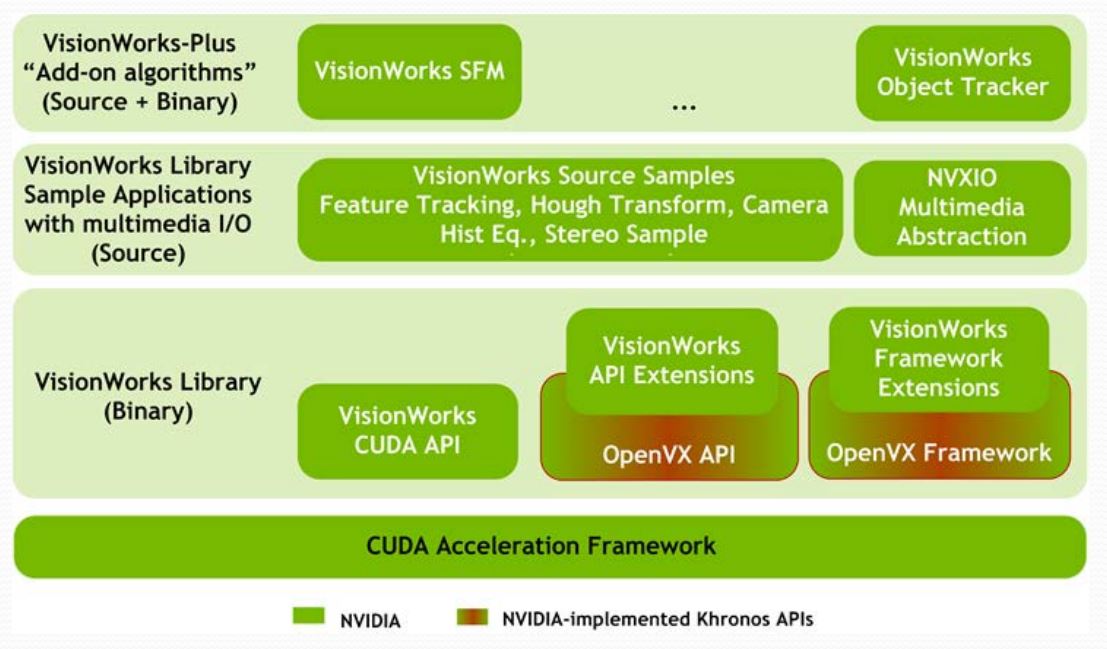

4、VisionWorks 软件结构
五、Jetson 开发注意事项
1、Jetson 功能概览

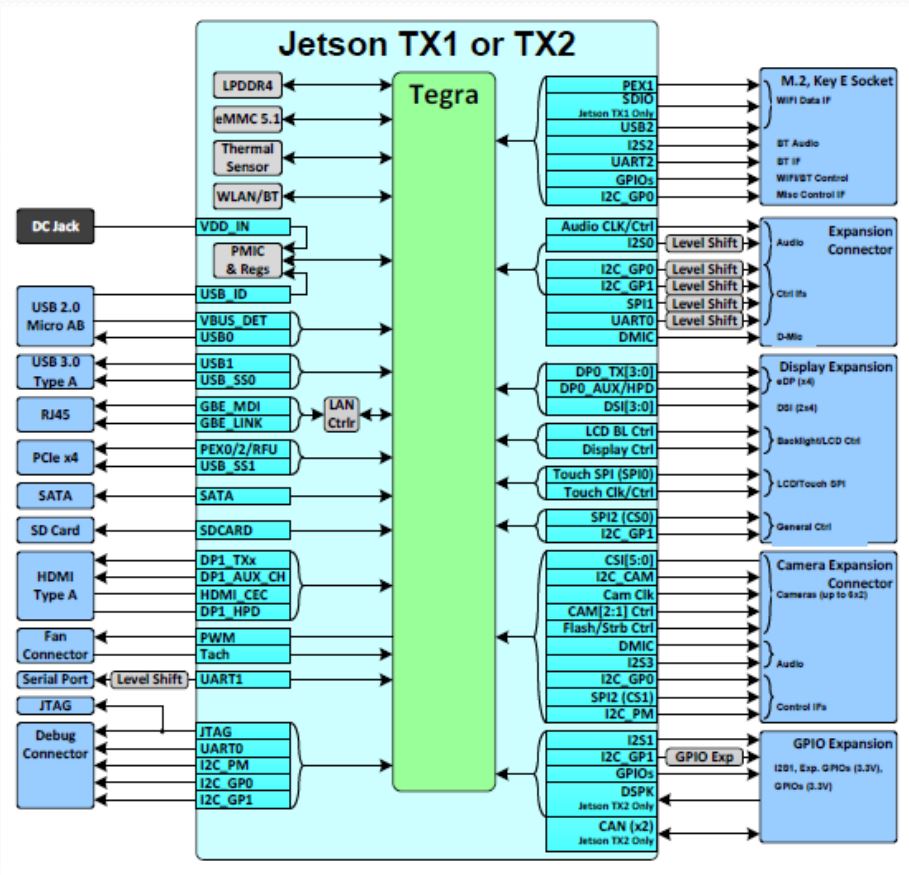

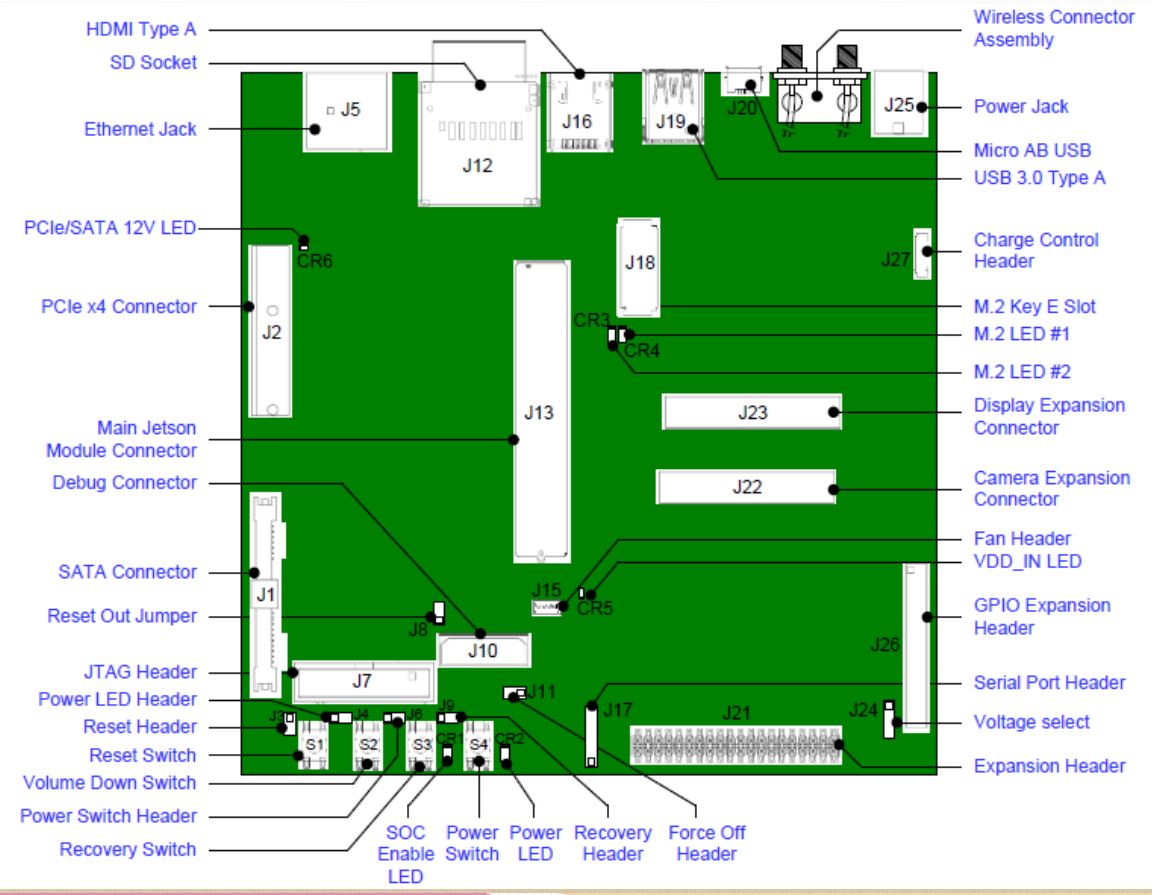

2、Jetson功能布局
3、Jetson注意事项
（1）0-50℃温度范围内工作；
（2）不同用户的eMMC、DRAM厂商型号可能不同；
（3）SATA不支持热插拔；
（4）除了IIC_GPI是3.3V以外，其它的IIC接口都是1.8V接口；
（5）TX1生命期（EOL）至2021年1月（商业级）；
（6）Jetson TX1只有四核A57,没有A53；
（7）上电后风扇不转，自动风扇调速；
（8）默认没安装系统，新的模块上电后无任何反应。

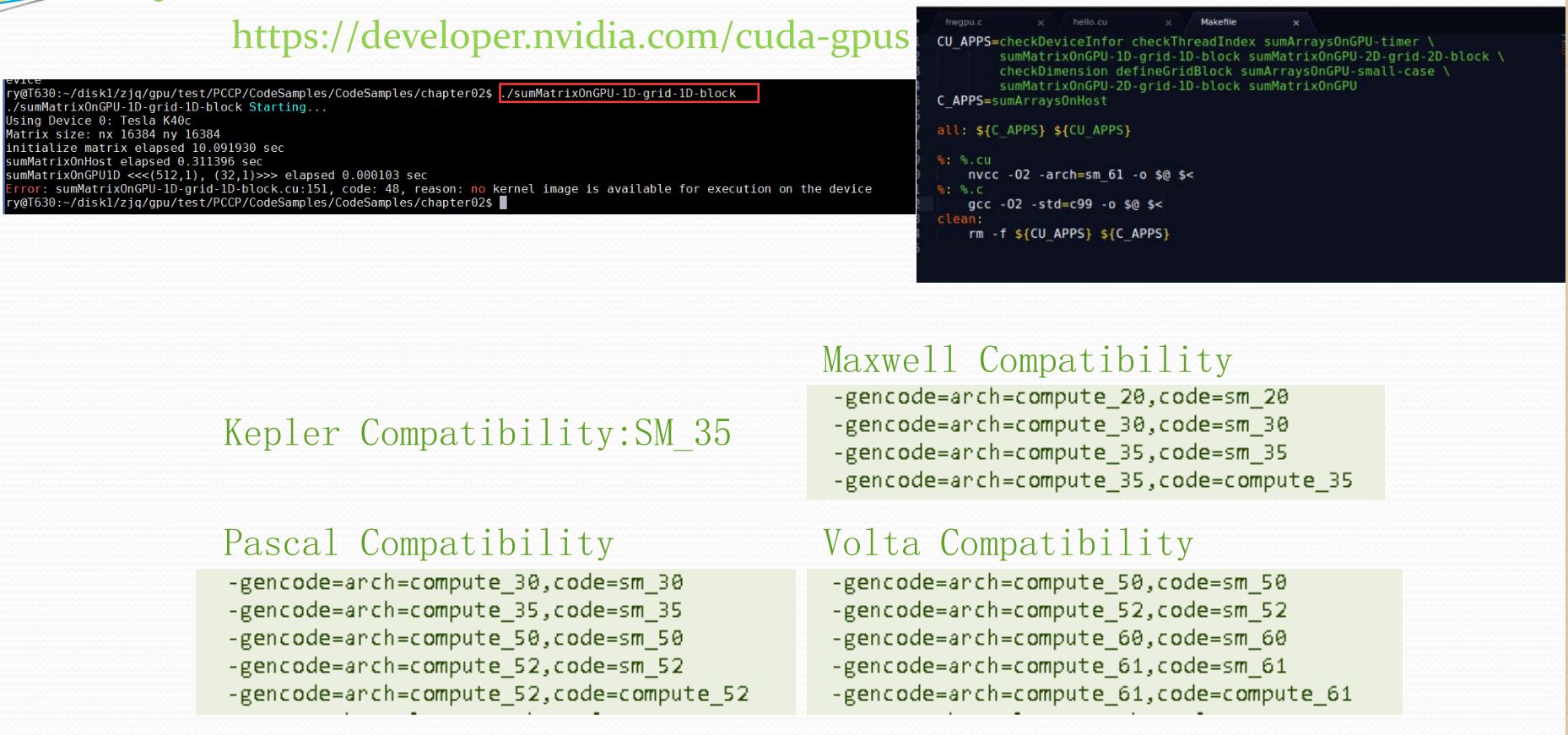

4、CUDA开发注意事项
5、Jetson 开发注意事项
致谢
1、《Jetson开发者入门之Tegra架构解析》
2、NVIDIA-Jetson_github
