EXMC（FSMC）转BRAM，实现单片机与FPGA的交互，FPGA端

article/2025/10/9 9:53:32

目录

    • 1. 前言
      • 1.1 需求
      • 1.2 平台
    • 2. 背景知识
    • 3. 实操
      • 3.1 工程介绍
      • 3.2 接口介绍
        • 3.2.1 EXMC信号介绍：
        • 3.2.2 BRAM接口介绍
        • 3.2.2 对比
      • 3.3 代码：
    • 5. 附录

1. 前言

在国产的GD32和复旦微FPGA之间实现较高带宽的数据通信，可以使用EXMC接口。EXMC接口通过部分逻辑与FPGA中例化的BRAM接口相连。使用双口RAM的形式就能实现GD32和FPGA内部逻辑的交互。

GD32是主，EXMC是用来接外设的。把FPGA的BRAM当做外部存储去进行访问即可

EXMC是类似于STM32中的FSMC接口，FSMC（Flexible Static Memory Controller），可变静态存储控制器)是STM32系列采用的一种新型的存储器扩展技术。在外部存储器扩展方面具有独特的优势，可根据系统的应用需要，方便地进行不同类型大容量静态存储器的扩展。

1.1 需求

使用EXMC实现GD32与FPGA多块BRAM的数据通信。

能实现多块就能实现一块，差不多，加了一个地址解码的过程

你问我为何不直接使用ZYNQ呢，内嵌的ARM硬核与FPGA之间直接就有多组高速的数据通路，没办法，用户的奇怪需求。

1.2 平台

  1. Vivado2019.1
  2. Keil5
  3. 芯片型号

2. 背景知识

EXMC的介绍可以参考FSMC：

  1. FMC/FSMC/EXMC总线NORFlash/PSRAM接口（异步-复用-不突发/同步-复用-突发）
  2. GD32学习笔记（1）EXMC介绍
  3. 在STM32F429/GD32F450中用FMC/EXMC初始化SDRAM
  4. STM32的FSMC外设简介-微光倾城
  5. FSMC知识详解，以及驱动TFTLCD原理-嵌入式硬件

最好先了解清楚以上背景知识再看原文。

3. 实操

3.1 工程介绍

由于需求的原因实际上还加了很多其他的模块：比如CAN，UART，DDR，RGMII，MicroBlaze。这里就不赘述了。与本博客相关的就是红色框框内的内容：
工程结构

3.2 接口介绍

顶层接口主要是：EXMC的输入输出接口，双口RAM的输入输出接口。

3.2.1 EXMC信号介绍：

信号名宽度作用
EXMC_DATABUS32数据总线，支持8bit 16bit 32bit
EXMC_ADDERBUS26地址总线
EXMC_NE4片选
EXMC_NWAIT1等待信号
EXMC_NWE1写使能
EXMC_NOE1读使能
EXMC_NBL4字节有效信号
EXMC_NADV1地址有效信号
//EXMC是GD32过来的接口inout [31:0]  EXMC_DATABUS,input [25:0]  EXMC_ADDERBUS,input [3:0]   EXMC_NE,output        EXMC_NWAIT,input         EXMC_NWE,input         EXMC_NOE,input   [3:0] EXMC_NBL,input         EXMC_NADV,

3.2.2 BRAM接口介绍

BRAM接口都是从Block Design 中引出来的。
内容也很简单，可以稍微学习一下。

名称作用
BRAM_PORTA_0_0_addr地址
BRAM_PORTA_0_0_clk时钟
BRAM_PORTA_0_0_din数据输入
BRAM_PORTA_0_0_dout数据输出
BRAM_PORTA_0_0_en数据输入输出使能
BRAM_PORTA_0_0_rst复位
BRAM_PORTA_0_0_we字节选择

代码：定义在了top层

//BRAM定义在了Block Design中，位宽为32位，深度为4kwire [31:0]	BRAM_PORTA_0_0_addr;wire 			BRAM_PORTA_0_0_clk;wire [31:0]	BRAM_PORTA_0_0_din;wire [31:0]	BRAM_PORTA_0_0_dout;wire 			BRAM_PORTA_0_0_en;wire 			BRAM_PORTA_0_0_rst;wire [3:0]	BRAM_PORTA_0_0_we;//双口RAM才能实现GD32和FPGA的交互wire [31:0]	BRAM_PORTB_0_0_addr;wire 			BRAM_PORTB_0_0_clk;wire [31:0]	BRAM_PORTB_0_0_din;wire [31:0]	BRAM_PORTB_0_0_dout;wire 			BRAM_PORTB_0_0_en;wire 			BRAM_PORTB_0_0_rst;wire [3:0]	BRAM_PORTB_0_0_we;

BRAM接口在Block Design中。当然也能不在Block Design中使用。
BRAM

BRAM在BD中的样子，由于BRAM用的多，做了封装，方便查看整理修改。

BD
如何封装Block Design中的模块

3.2.2 对比

我们对比两个接口的类型，发现：

  1. EXMC属于异步半双工主从数据总线，读写有单独的使能信号，数据通道是双向的，还存在片选信号。GD32为主，FPGA为从。

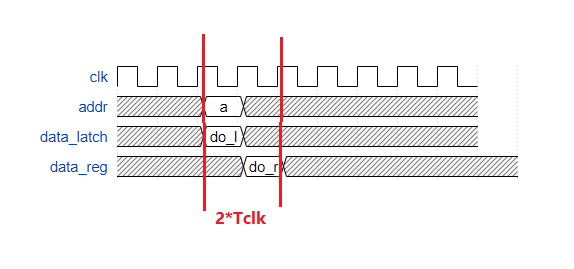

  2. BRAM属于同步半双工主从数据总线，FPGA逻辑是主，BRAM是从。

3.3 代码：

特别注意EXMC_DATABUS是inout类型！！！

整体关系如下：

(GD32) <--> (EXMC控制器) ===EXMC接口=== (FPGA逻辑)  ===BRAM接口 === (BRAM) === BRAM接口 === (FPGA逻辑)

核心代码：

实测能够稳定运行。

有几个注意的点：

  1. EXMC_DATABUS 是inout信号，需要进行转换，我在decode模块中做了处理，所以在exmc2bram中就变成了EXMC_DATABUS_rd，EXMC_DATABUS_wr；
  2. EXMC_XXX的控制信号都是异步的，为了能够准确采样需要打几拍才能保证在数据传递时不出错；
  3. GD32写过数据是单字节的，所以需要根据地址的低2位确定写的是32位中的那个字节。如果是16位，那就根据第1位就好了；

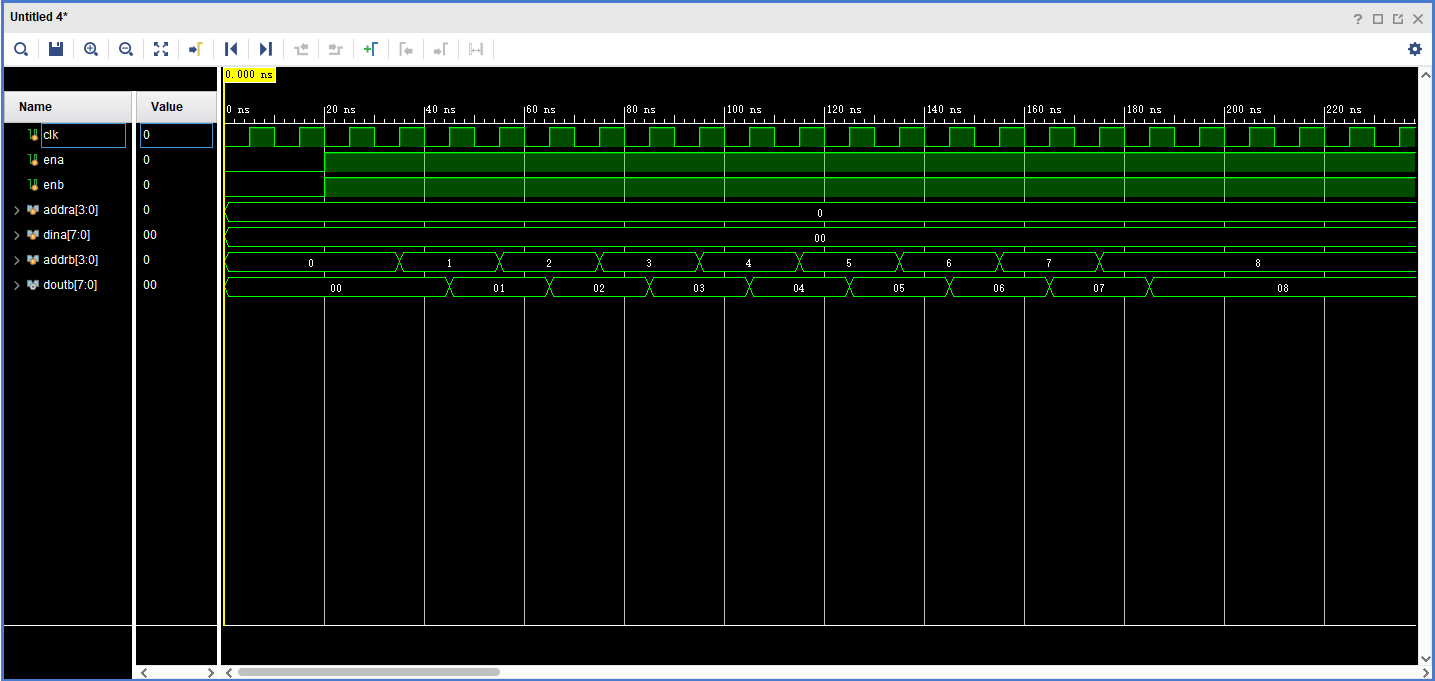

  4. 读写的enable信号是我对照波形采样修改出来的，可以稳定运行，可做修改。
module exmc2bram(input sys_rst, input sys_clk,// inout [15:0]  EXMC_DATABUS  ,output[31:0]  EXMC_DATABUS_rd     ,input [31:0]  EXMC_DATABUS_wr     ,input         EXMC2BRAM_EN        ,input [25:0]  EXMC_ADDERBUS ,input         EXMC_NADV,input [3:0]   EXMC_NE,output        EXMC_NWAIT,input         EXMC_NWE,   //input         EXMC_NOE,   // input [3:0]   EXMC_NBL,   //output [31:0]   BRAM_R_0_addr,output          BRAM_R_0_clk,output [31:0]   BRAM_R_0_din,input [31:0]    BRAM_R_0_dout,output          BRAM_R_0_en,output          BRAM_R_0_rst,output [3:0]    BRAM_R_0_we,output [31:0]   BRAM_W_0_addr,output          BRAM_W_0_clk,output [31:0]   BRAM_W_0_din,input  [31:0]   BRAM_W_0_dout,output          BRAM_W_0_en,output          BRAM_W_0_rst,output [3:0]    BRAM_W_0_we,output          done);wire read_en;wire write_en;reg   write_en_delay;reg   write_en_delay2;reg   write_en_delay3;wire  write_en_in;reg  read_en_delay;wire addr_en;reg  addr_en_delay;wire data_en;assign  EXMC_NWAIT=1'b0;//提取输入输出有效的值//当写使能有效，片选有效，读无效，地址有效，且使能BRAM（自创的，因为有多块RAM）时，写使能assign write_en= (~EXMC_NWE)& (~EXMC_NE[0]) & EXMC_NOE & EXMC_NADV & EXMC2BRAM_EN;//当读有效，片选有效，地址有效，且使能BRAM，读使能assign read_en = (~EXMC_NOE)& (~EXMC_NE[0]) & EXMC_NADV & EXMC2BRAM_EN;assign write_en_in = (!write_en_delay3) && write_en_delay;always @ (posedge sys_clk ) beginwrite_en_delay  <=write_en;write_en_delay2 <=write_en_delay;write_en_delay3 <=write_en_delay2;endassign addr_en	   = read_en_delay  & read_en;assign data_en	   = addr_en_delay  & addr_en;always @(posedge sys_clk) beginread_en_delay        <=read_en;addr_en_delay        <=addr_en;endassign BRAM_W_0_addr =   write_en_in  ?  {16'd0,EXMC_ADDERBUS[15:0] }   : 32'hZZZZ_ZZZZ;assign BRAM_W_0_din  =   write_en_in  ?  (EXMC_ADDERBUS[1:0]==2'b00  ?  {24'd0,  EXMC_DATABUS_wr[7:0]        } : (EXMC_ADDERBUS[1:0]==2'b01  ?  {16'd0,  EXMC_DATABUS_wr[7:0], 8'd0  } :(EXMC_ADDERBUS[1:0]==2'b10  ?  {8'd0,   EXMC_DATABUS_wr[7:0], 16'd0 } :(EXMC_ADDERBUS[1:0]==2'b11  ?  {        EXMC_DATABUS_wr[7:0], 24'd0 } : 32'hZZZZ_ZZZZ)))): 32'hZZZZ_ZZZZ; assign  BRAM_W_0_clk  =   sys_clk;assign  BRAM_W_0_en   =   write_en_in ;assign  BRAM_W_0_we   =   write_en_in ? (EXMC_ADDERBUS[1:0]==2'b00  ?  4'b0001 : (EXMC_ADDERBUS[1:0]==2'b01  ?  4'b0010 :(EXMC_ADDERBUS[1:0]==2'b10  ?  4'b0100 :(EXMC_ADDERBUS[1:0]==2'b11  ?  4'b1000 : 4'bZZZZ)))): 4'bZZZZ;assign  BRAM_W_0_rst  =   1'b0;assign  BRAM_R_0_addr =   addr_en  ?   {16'd0,EXMC_ADDERBUS[15:0] } : 32'hZZZZ_ZZZZ;assign  EXMC_DATABUS_rd = data_en  ?    (EXMC_ADDERBUS[1:0]==2'b00  ?  {24'd0,  BRAM_R_0_dout[7 :0 ]  } : (EXMC_ADDERBUS[1:0]==2'b01  ?  {24'd0,  BRAM_R_0_dout[15:8 ]  } :(EXMC_ADDERBUS[1:0]==2'b10  ?  {24'd0,  BRAM_R_0_dout[23:16]  } :(EXMC_ADDERBUS[1:0]==2'b11  ?  {24'd0,  BRAM_R_0_dout[31:24]  } : 32'hZZZZ_ZZZZ)))): 32'hZZZZ_ZZZZ; assign  BRAM_R_0_clk  =   sys_clk;assign  BRAM_R_0_en   =   addr_en;assign  BRAM_R_0_we   =   4'b0000;assign  BRAM_R_0_rst  =   1'b0;
endmodule

5. 附录

对于多个BRAM的时候我是怎么做的呢？

首先对不同的BRAM进行地址的分配，由于26位的地址，高位很多时候用不到，与嵌入式工程师商量，将高位地址进行分块，不同的BRAM高位不一样，就能通过提取高位判断的方式明确要写到那个BRAM中，就是一个简单的译码器的原理。

下面的代码还实现了inout信号输入输出的问题。

decode

代码如下：

module decode_module(input         clk           ,inout [31:0]EXMC_DATABUS  ,input [25:0]EXMC_ADDERBUS ,input       EXMC_NADV,input [3:0] EXMC_NE,input [31:0]EXMC_DATABUS_rd_0  ,input [31:0]EXMC_DATABUS_rd_1  ,input [31:0]EXMC_DATABUS_rd_2  ,input [31:0]EXMC_DATABUS_rd_3  ,input [31:0]EXMC_DATABUS_rd_4  ,input [31:0]EXMC_DATABUS_rd_5  ,input [31:0]EXMC_DATABUS_rd_6  ,input [31:0]EXMC_DATABUS_rd_7  ,input [31:0]EXMC_DATABUS_rd_8  ,input [31:0]EXMC_DATABUS_rd_9  ,input [31:0]EXMC_DATABUS_rd_10 ,input [31:0]EXMC_DATABUS_rd_11 ,input [31:0]EXMC_DATABUS_rd_12 ,input [31:0]EXMC_DATABUS_rd_13 ,output [31:0]EXMC_DATABUS_wr_0  ,output [31:0]EXMC_DATABUS_wr_1  ,output [31:0]EXMC_DATABUS_wr_2  ,output [31:0]EXMC_DATABUS_wr_3  ,output [31:0]EXMC_DATABUS_wr_4  ,output [31:0]EXMC_DATABUS_wr_5  ,output [31:0]EXMC_DATABUS_wr_6  ,output [31:0]EXMC_DATABUS_wr_7  ,output [31:0]EXMC_DATABUS_wr_8  ,output [31:0]EXMC_DATABUS_wr_9  ,output [31:0]EXMC_DATABUS_wr_10 ,output [31:0]EXMC_DATABUS_wr_11 ,output [31:0]EXMC_DATABUS_wr_12 ,output [31:0]EXMC_DATABUS_wr_13 ,output [13:0]EXMC2BRAM_EN       ,output done);wire      is_rs232_0  = EXMC_ADDERBUS[25:20]== 6'h00 ? 1'b1 : 1'b0 ;wire      is_rs232_1  = EXMC_ADDERBUS[25:20]== 6'h02 ? 1'b1 : 1'b0 ;wire      is_rs232_2  = EXMC_ADDERBUS[25:20]== 6'h04 ? 1'b1 : 1'b0 ;wire      is_rs422_0  = EXMC_ADDERBUS[25:20]== 6'h06 ? 1'b1 : 1'b0 ;wire      is_rs485_0  = EXMC_ADDERBUS[25:20]== 6'h08 ? 1'b1 : 1'b0 ;wire      is_rs485_1  = EXMC_ADDERBUS[25:20]== 6'h0A ? 1'b1 : 1'b0 ;wire      is_can_0    = EXMC_ADDERBUS[25:20]== 6'h0C ? 1'b1 : 1'b0 ;wire      is_can_1    = EXMC_ADDERBUS[25:20]== 6'h0E ? 1'b1 : 1'b0 ;wire      is_rgmii_0  = EXMC_ADDERBUS[25:20]== 6'h10 ? 1'b1 : 1'b0 ;wire      is_rgmii_1  = EXMC_ADDERBUS[25:20]== 6'h12 ? 1'b1 : 1'b0 ;wire      is_rgmii_2  = EXMC_ADDERBUS[25:20]== 6'h14 ? 1'b1 : 1'b0 ;wire      is_rgmii_3  = EXMC_ADDERBUS[25:20]== 6'h16 ? 1'b1 : 1'b0 ;wire      is_rgmii_4  = EXMC_ADDERBUS[25:20]== 6'h18 ? 1'b1 : 1'b0 ;wire      is_rgmii_5  = EXMC_ADDERBUS[25:20]== 6'h1A ? 1'b1 : 1'b0 ;wire      is_read     = EXMC_ADDERBUS[19:16]== 4'h0 ? 1'b1 : 1'b0 ;wire      is_write    = EXMC_ADDERBUS[19:16]== 4'h1 ? 1'b1 : 1'b0 ;wire      [13:0] read_case_w;assign    read_case_w={   is_rgmii_5, is_rgmii_4, is_rgmii_3, is_rgmii_2, is_rgmii_1, is_rgmii_0,is_can_1,   is_can_0,   is_rs485_1, is_rs485_0, is_rs422_0, is_rs232_2, is_rs232_1, is_rs232_0};assign    EXMC2BRAM_EN=read_case_w;   //enable exmc to bram moduleassign    EXMC_DATABUS_wr_0  =   EXMC_DATABUS ;assign    EXMC_DATABUS_wr_1  =   EXMC_DATABUS ;assign    EXMC_DATABUS_wr_2  =   EXMC_DATABUS ;assign    EXMC_DATABUS_wr_3  =   EXMC_DATABUS ;assign    EXMC_DATABUS_wr_4  =   EXMC_DATABUS ;assign    EXMC_DATABUS_wr_5  =   EXMC_DATABUS ;assign    EXMC_DATABUS_wr_6  =   EXMC_DATABUS ;assign    EXMC_DATABUS_wr_7  =   EXMC_DATABUS ;assign    EXMC_DATABUS_wr_8  =   EXMC_DATABUS ;assign    EXMC_DATABUS_wr_9  =   EXMC_DATABUS ;assign    EXMC_DATABUS_wr_10 =   EXMC_DATABUS ;assign    EXMC_DATABUS_wr_11 =   EXMC_DATABUS ;assign    EXMC_DATABUS_wr_12 =   EXMC_DATABUS ;assign    EXMC_DATABUS_wr_13 =   EXMC_DATABUS ;reg [31:0]EXMC_DATABUS_r =32'h0000_0000;always @(posedge clk ) begincase (read_case_w)14'b0000_0000_0000_01:  EXMC_DATABUS_r = EXMC_DATABUS_rd_0;14'b0000_0000_0000_10:  EXMC_DATABUS_r = EXMC_DATABUS_rd_1;14'b0000_0000_0001_00:  EXMC_DATABUS_r = EXMC_DATABUS_rd_2;14'b0000_0000_0010_00:  EXMC_DATABUS_r = EXMC_DATABUS_rd_3;14'b0000_0000_0100_00:  EXMC_DATABUS_r = EXMC_DATABUS_rd_4;14'b0000_0000_1000_00:  EXMC_DATABUS_r = EXMC_DATABUS_rd_5;14'b0000_0001_0000_00:  EXMC_DATABUS_r = EXMC_DATABUS_rd_6;14'b0000_0010_0000_00:  EXMC_DATABUS_r = EXMC_DATABUS_rd_7;14'b0000_0100_0000_00:  EXMC_DATABUS_r = EXMC_DATABUS_rd_8;14'b0000_1000_0000_00:  EXMC_DATABUS_r = EXMC_DATABUS_rd_9;14'b0001_0000_0000_00:  EXMC_DATABUS_r = EXMC_DATABUS_rd_10;14'b0010_0000_0000_00:  EXMC_DATABUS_r = EXMC_DATABUS_rd_11;14'b0100_0000_0000_00:  EXMC_DATABUS_r = EXMC_DATABUS_rd_12;14'b1000_0000_0000_00:  EXMC_DATABUS_r = EXMC_DATABUS_rd_13;default:                EXMC_DATABUS_r = EXMC_DATABUS_rd_0;endcaseendassign  EXMC_DATABUS =is_read?EXMC_DATABUS_r:32'hZZZZ_ZZZZ;
