使用Block Memory Generator IP核，PL读取BRAM数据

软件环境：Vivado 2018.3

IP核：Block Memory Generator 8.4(Rev.2)

1、点击IP Catalog

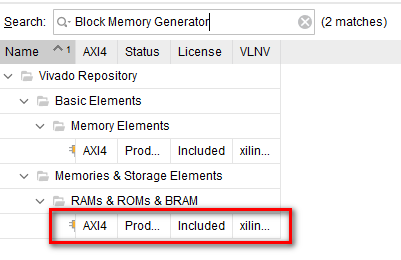

2、搜索”Block Memory Generator“双击选择RAMs & ROMs & BRAM下的IP核

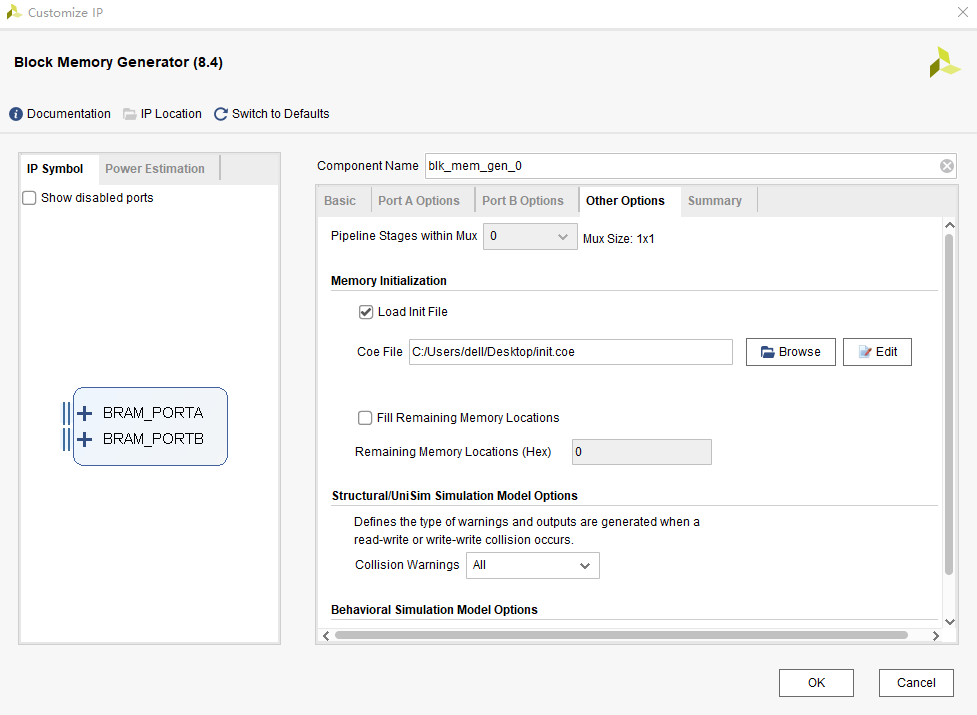

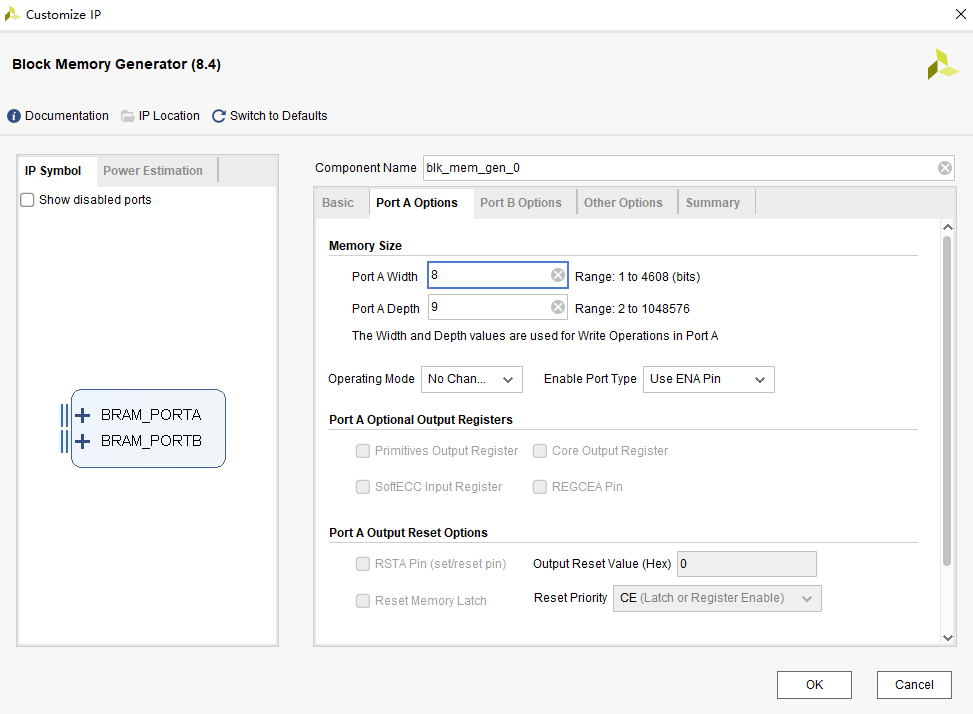

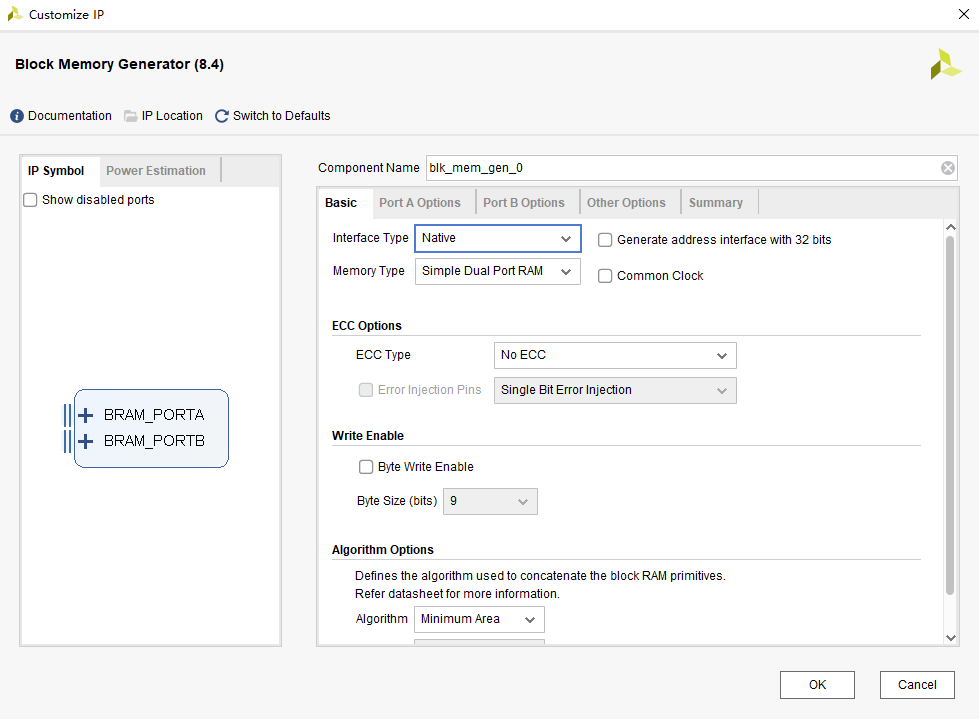

3、配置IP核为Simple Dual Port RAM，Width为8，Depth为9，load数据文件init.coe，点击OK

init.coe

memory_initialization_radix=16;
memory_initialization_vector=00 01 02 03 04 05 06 07 08;

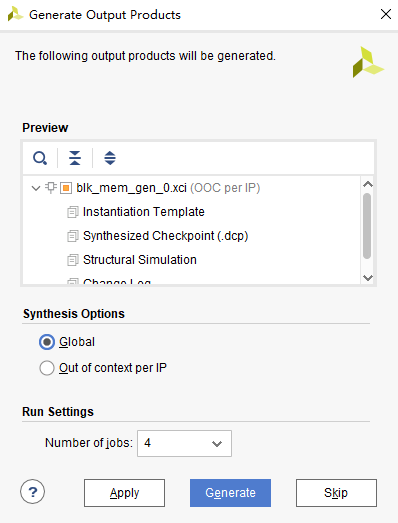

4、点击Genrate

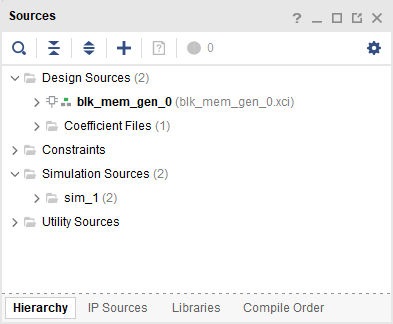

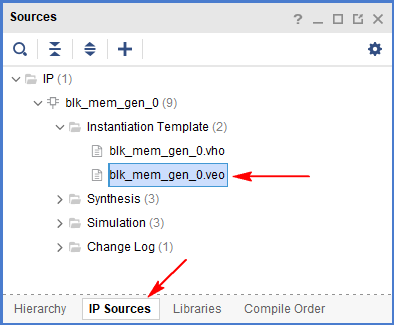

5、blk_mem_gen_0.veo中即IP核调用方法

6、新建ram_top.v

module ram_top(input clk,input ena,input wea,input [3:0] addra,input [7:0] dina,input enb,input [3:0] addrb,output [7:0] doutb  );
blk_mem_gen_0 my_ram(.clka(clk),     // input wire clka.ena(ena),      // input wire ena.wea(wea),      // input wire [0 : 0] wea.addra(addra),  // input wire [3 : 0] addra.dina(dina),    // input wire [7 : 0] dina.clkb(clk),     // input wire clkb.enb(enb),      // input wire enb.addrb(addrb),  // input wire [3 : 0] addrb.doutb(doutb)   // output wire [7 : 0] doutb
);endmodule

7、新建仿真文件tb_ram_top.v

`timescale 1ns / 1psmodule tb_ram_top;// ram_top Parameters
parameter PERIOD  = 10;// ram_top Inputs
reg   clk                                  = 0 ;
reg   ena                                  = 0 ;
reg   wea                                  = 0 ;
reg   [3:0]  addra                         = 0 ;
reg   [7:0]  dina                          = 0 ;
reg   enb                                  = 0 ;
reg   [3:0]  addrb                         = 0 ;// ram_top Outputs
wire  [7:0]  doutb                         ;initial
beginforever #(PERIOD/2)  clk=~clk;
endinitial
begin#(PERIOD*2) ena  =  1; enb = 1;
endram_top  u_ram_top (.clk                     ( clk          ),.ena                     ( ena          ),.wea                     ( wea          ),.addra                   ( addra  [3:0] ),.dina                    ( dina   [7:0] ),.enb                     ( enb          ),.addrb                   ( addrb  [3:0] ),.doutb                   ( doutb  [7:0] )
);initial
begin#20 addrb = 4'd00;#20 addrb = 4'd01;#20 addrb = 4'd02;#20 addrb = 4'd03;#20 addrb = 4'd04;#20 addrb = 4'd05;#20 addrb = 4'd06;#20 addrb = 4'd07;#20 addrb = 4'd08;
endendmodule

8、运行仿真

附录1 coe文件

在某些IP核的配置中，需要使用COE(Coefficient)文件来传递参数， COE文件是一种ASCII文本文件，文件头部定义数据基数(Radix)，可以是2、10或16。数据以向量的形式给出，每个向量以分号结尾。Vivado会解析COE文件格式，并在生成IP核时导出相关的MIF格式文件，用于行为级仿真。

block memory coe文件格式

memory_initialization_radix=10;   -->文件存储数据的进制，10即为10进制
memory_initialization_vector =    -->数据向量65534,65533,……,65532,65528;   -->所存储的10进制数据，每个数据使用逗号隔开，最后分号结束

利用Matlab生成coe文件

clc
width=16;                                             %rom的位宽
depth=1024;                                           %rom的深度
x=linspace(0,2*pi,depth);                             %在一个周期内产生1024个采样点
y_cos=cos(x);                                         %生成余弦数据
y_cos=round(y_cos*(2^(width-1)-1))+2^(width-1)-1;     %将余弦数据全部转换为整数
fid=fopen('C:/Users/dell/Desktop/cos_coe.coe','w');   %创建coe文件
fprintf(fid,'%d,\n',y_cos);                           %向coe文件中写入数据
fclose(fid);                                          %关闭.coe文件

利用记事本编辑生成的coe文件，在前两行添加下面的内容并将最后的逗号改为分号。

memory_initialization_radix=10;
memory_initialization_vector =

最终coe文件为

memory_initialization_radix=10;
memory_initialization_vector =
65534,
65533,
.....,
65334,
65287;

参考

[1] Xilinx Block Memory Generator v8.4 LogiCORE IP Product Guide

[2] coe文件与mif文件的区别和联系

[3] Matlab生成Xilinx Rom IP CORE的初始化内容coe文件

[4] coe文件使用方法

[5] 单口 RAM、伪双口 RAM、真双口 RAM、单口 ROM、双口 ROM区别
