嵌入式双频无线AP核心模块,首先是核心模块,不是成品主板,也可以认为是成品的核心部分，或者理解成只带方便延伸的接口功能，不带外围实际接口的成品，实际使用时，可以根据所需要的接口灵活选择(未必要使用全部接口)；功能上是AP(多数工作模式是Router/AP/Bridge/Clinet可选)，关键是工作频率支持双频，也就是ISM2.4GHz和ISM5.8GHz。实际使用时，必须要配合对应的底板来延伸接口才可以，适合模块化的各种集成设计！
模块的共性如下：
符合IEEE802.11a/b/g/n/ac或IEEE802.11a/b/g/n标准；
工作频段2.412～2.472GHz, 5.180～5.825GHz;
EEROM/DDR最大可以支持到32M Bytes/1024M bites（有8M/512M、8M/1024M、16M/512M、16M/1024M、32M/512M可选);
供电电压DC 3V3 @2A;
有线部分采用1WAN+4LAN架构;
有USB、UART和丰富的GPIO口可以使用；
支持WEP64/128, TKIP, AES, WPA, WPA2, WAPI加密方式；
软件固件支持OpenWRT；
工作模式支持AP/Client/Router/Bridge等传统方式
在实际的集成时，往往会考虑到具体的选型号，其实主要就考虑到实际的方案、可以使用的接口、天线的连接方式、板子的尺寸大小、跟主板的连接方式甚至兼容性考虑！希望以下的分析探讨，对于设计的前期选型会有帮助！

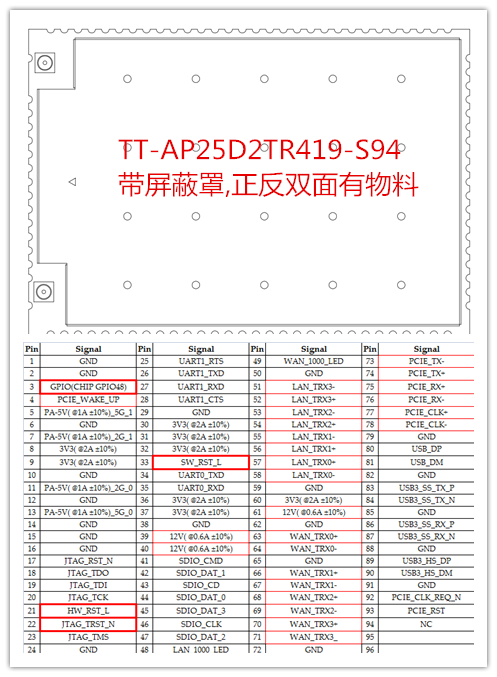

型号一：TT-AP25D2TR419-S94
IPQ4019方案设计一款尺寸58x40x5.5mm，符合IEEE802.11a/b/g/n/ac Wave2标准，双频四通道双天线AP模块(2T2R@2.4G /2T2R@5.8G)，最大传输速率1167Mbps！采用邮票孔LGA94封装，与主板采用贴片方式集成（模块双面有物料，需要净空)，通过Ipex座任意外延天线，功率高达23dBm@2.4G /23dBm@5.8G！
封装尺寸和脚位定义如下：

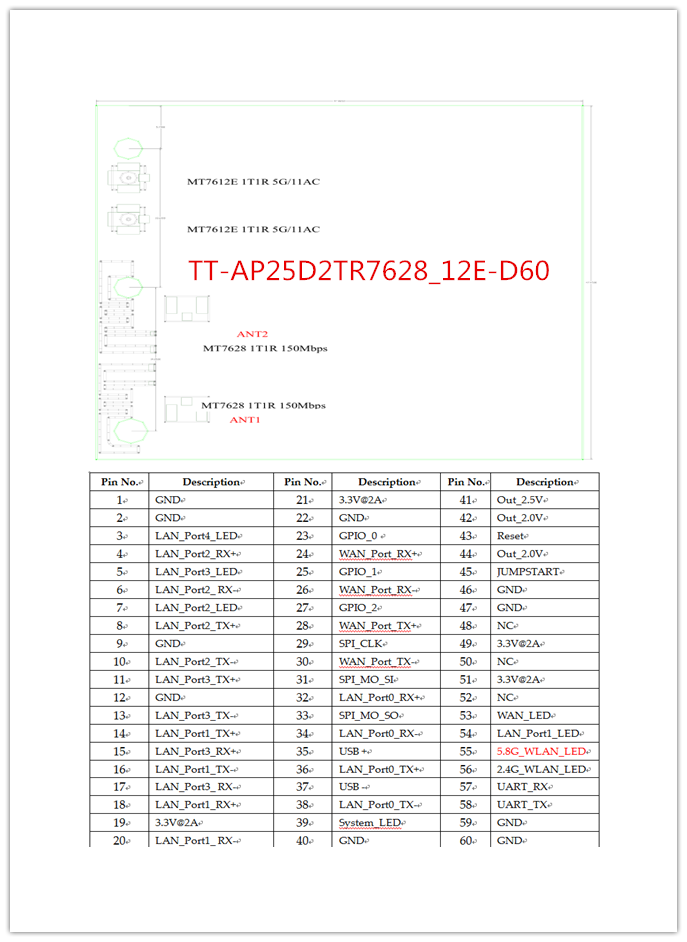

型号二：TT-AP25D2TR7628_12E-D60
MT7628AN+MT7612E方案设计一款尺寸48.0x47.7x9.0mm，符合IEEE802.11a/b/g/n/ac标准，双频四通道双天线AP模块(2T2R@2.4G /2T2R@5.8G)，最大传输速率1167Mbps！采用双排针方式DIP60封装，与主板采用插件方式集成，通过Ipex座任意外延天线，模块兼容性好的，有多款硬件兼容的可选！
封装尺寸和脚位定义如下：

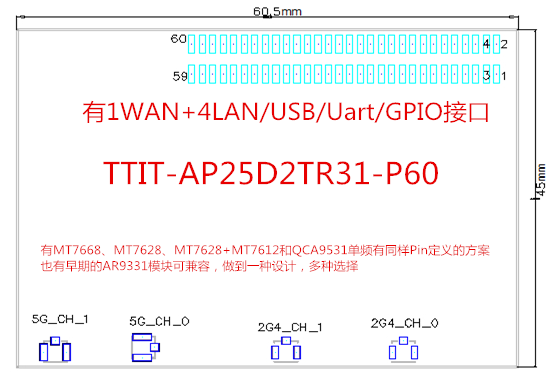

型号三：TTIT-AP25D2TR31-P60
QCA9531+QCA9582方案设计一款尺寸60.5x45x9mm(高度可选),符合IEEE802.11a/b/g/n标准，双频四通道AP模块(2T2R@2.4G /2T2R@5.8G)，最大传输速率600Mbps！采用双排针方式DIP-60封装，与主板采用插件方式集成，通过Ipex座任意外延天线，兼容性很强，MT7668、MT7628、MT7628+MT7612和QCA9531单频有同样Pin定义的方案，也有早期的AR9331模块可兼容，做到一种设计，多种选择！脚位定义和型号一：TT-AP25D2TR7628_12E-D60 一样！
尺寸封装如下：

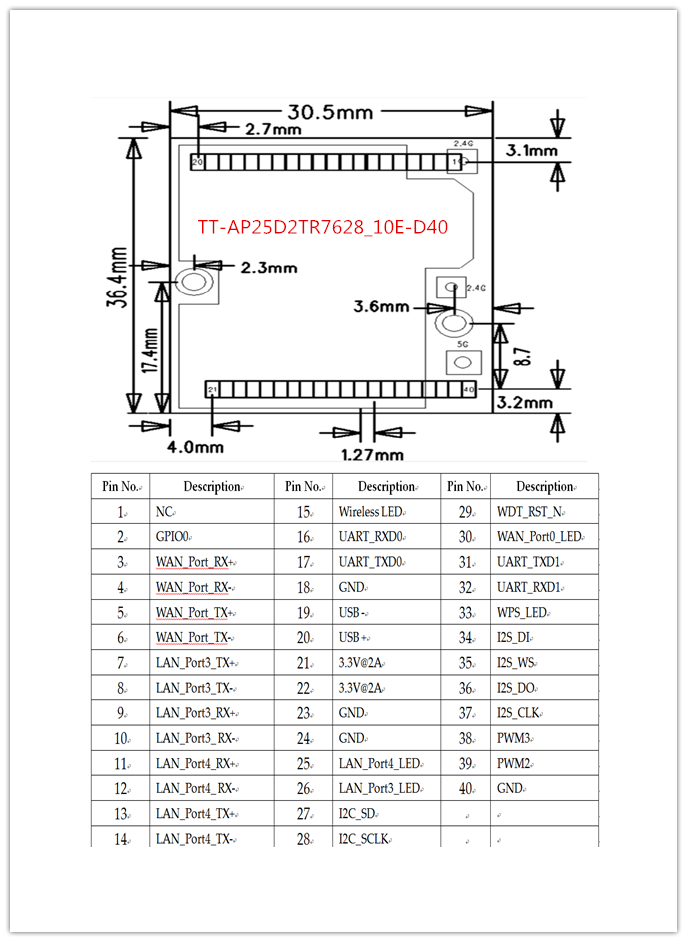

型号四：TT-AP25D2TR7628_10E-D40
MT7628AN+MT7610E方案设计一款尺寸36.4x30.5x15.0mm，符合IEEE802.11a/b/g/n/ac标准的双频三通道AP模块(2T2R@2.4G /1T1R@5.8G)，最大传输速率733Mbps！采用双排针方式DIP40封装，与主板采用插件方式集成，通过Ipex座任意外延天线；
封装尺寸和脚位定义如下：
以下是三款QCA9531+QCA9887一体化或分离方式灵活搭配的设计

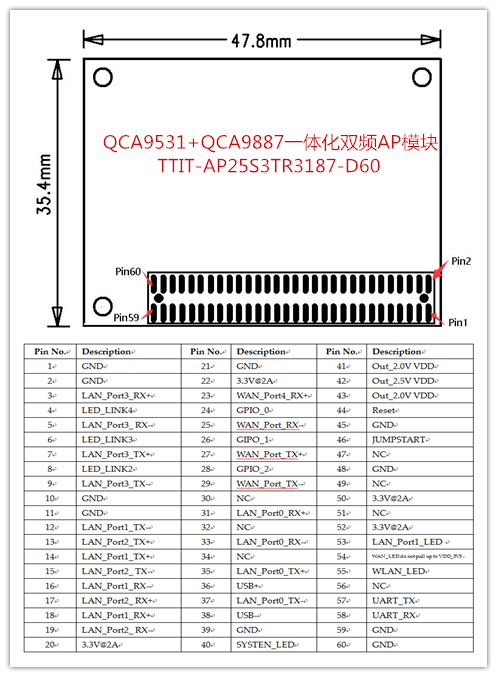

型号五：TTIT-AP25S3TR3187-D60
QCA9531和QCA9887方案一体化设计，模块尺寸47.8x35.4x9mm，符合IEEE802.11a/b/g/n/ac标准的双频三通道AP模块(2T2R@2.4G /1T1R@5.8G)，最大传输速率733Mbps！采用双排DIP60插件方式跟底板连接，天线通过Ipex座子外延接；
封装尺寸和脚位定义如下：

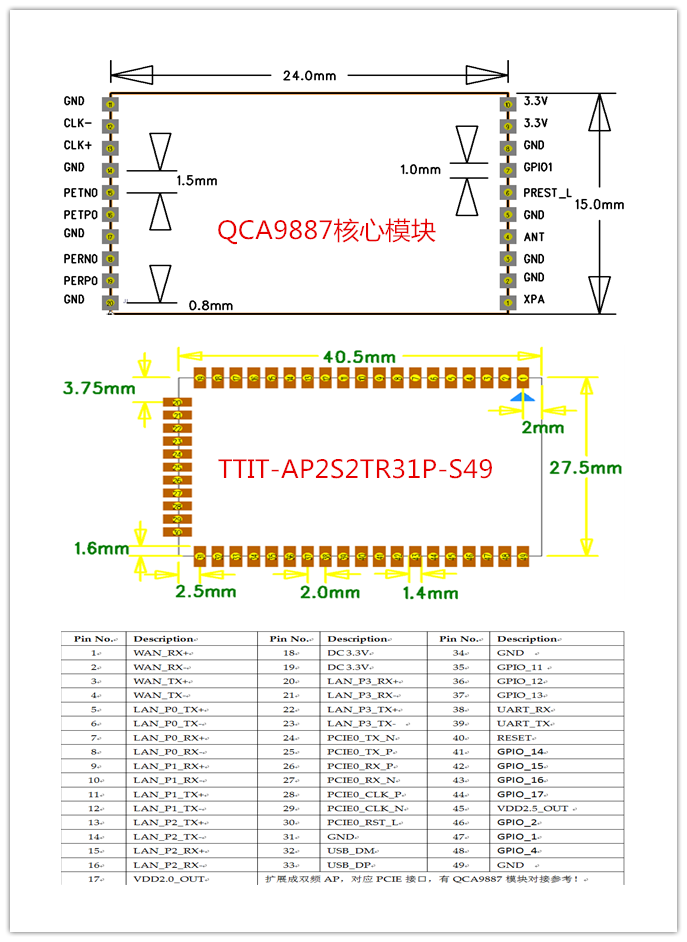

型号六：TTIT-AP2S2TR31P-S49
QCA9531和QCA9887方案采用分离式设计，尺寸40.5x27.5x3mm，符合IEEE802.11a/b/g/n/ac标准的双频三通道AP模块(2T2R@2.4G /1T1R@5.8G)，最大传输速率733Mbps！采用邮票孔LGA49封装，采用贴片方式跟底板连接，天线通过Ipex座子外延接；
封装尺寸和脚位定义如下：

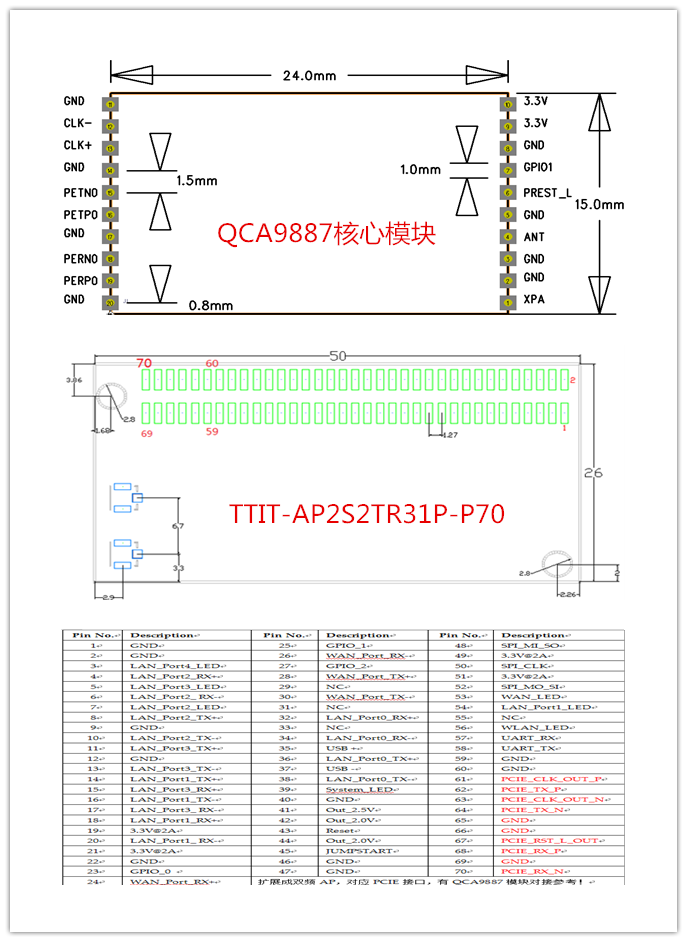

型号七：TTIT-AP2S2TR31P-P70
QCA9531和QCA9887方案采用分离式设计，尺寸50x26x9mm，符合IEEE802.11a/b/g/n/ac标准的双频三通道AP模块(2T2R@2.4G /1T1R@5.8G)，最大传输速率733Mbps！采用双排DIP70插件方式跟底板连接，天线通过Ipex座子外延接；
封装尺寸和脚位定义如下：
型号八:TT-AP25D4TR2112E_GbE 是千兆网口11ac标准双频AP
MT7621+MT7612E方案设计一款尺寸75.0x52x9.0mm，支持千兆网口，符合IEEE802.11a/b/g/n/ac标准，双频四通道双天线AP模块(2T2R@2.4G /2T2R@5.8G)，最大传输速率1167Mbps！采用双排针方式DIP71封装，与主板采用插件方式集成，通过Ipex座任意外延天线；
封装尺寸和脚位定义如下：
对于双频AP，除了嵌入式核心模块以外，还有直接的PCBA主板和可以做Soft AP的网卡，而且硬件方面多数存在兼容，后续将分析探讨QCA9531、AR9342、AR9344、QCA9563、QCA9558、IPQ4028、IPQ4029、IPQ4019等方案通过Mini PCIe接口来丰富扩展大功率双频AP的案例选型，敬请期待！
