一、安装keil软件

1.下载安装包

下载安装mdk5软件和stm32包（链接：https://pan.baidu.com/s/1f0nHjn7sSG8SK3waV_G1Pg
提取码：94xf）
下载完毕后解压安装包然后就可以开始安装MDK。

2.安装keil

解压压缩包并打开mdk
在这里插入图片描述

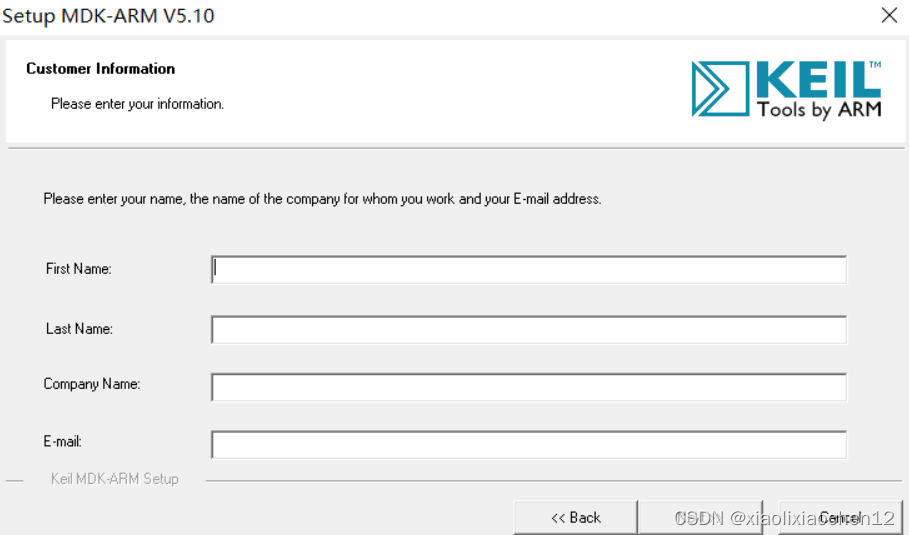

然后点击next继续安装

点击Finsh完成安装

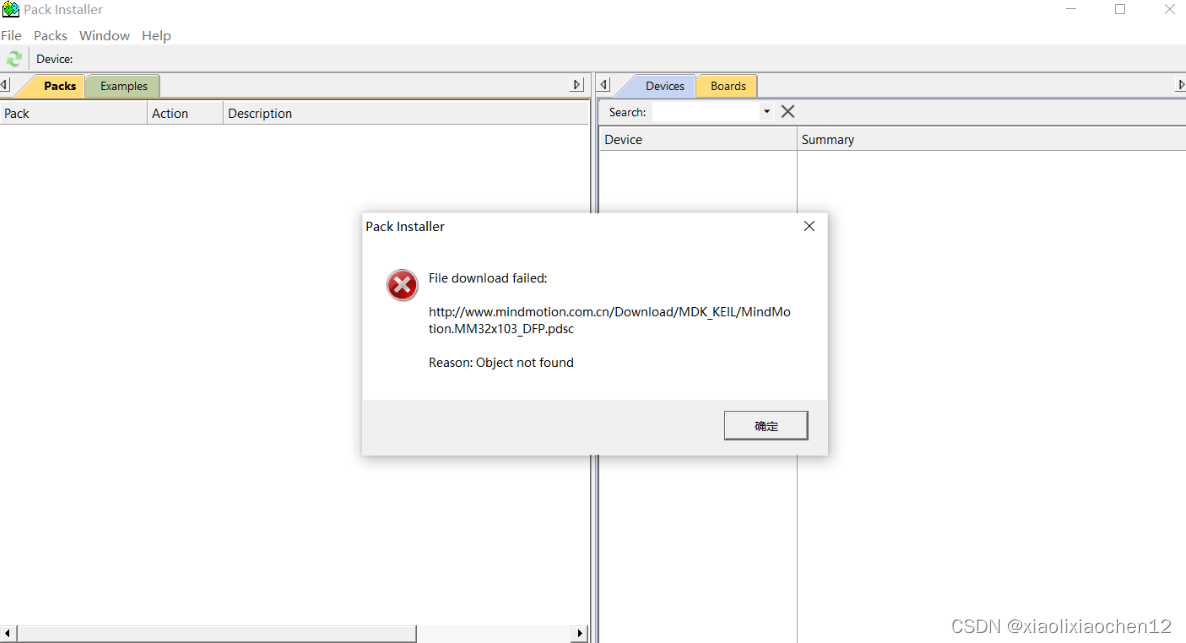

手动安装pack包否则会安装失败

3.安装stm32 pack

双击ARM.CMSIS.3.20.4
在这里插入图片描述
点击next继续安装

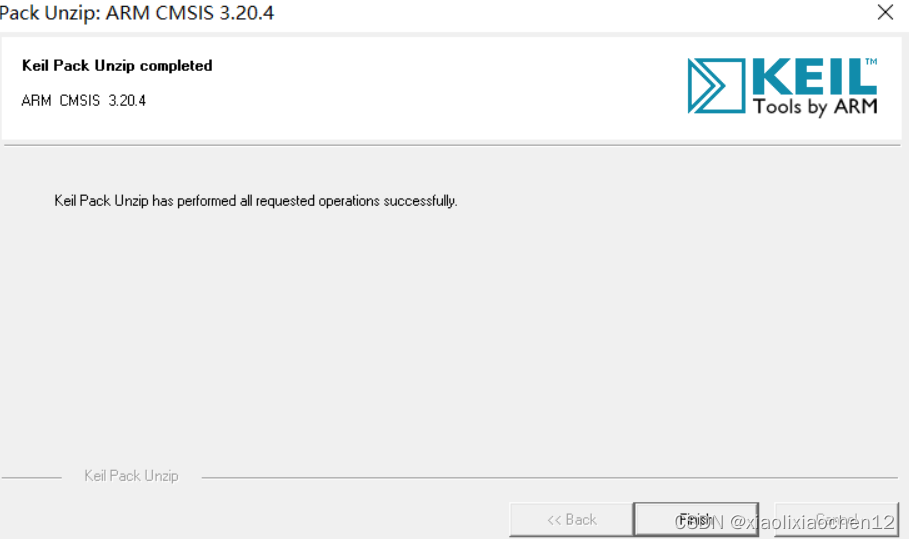

完成安装

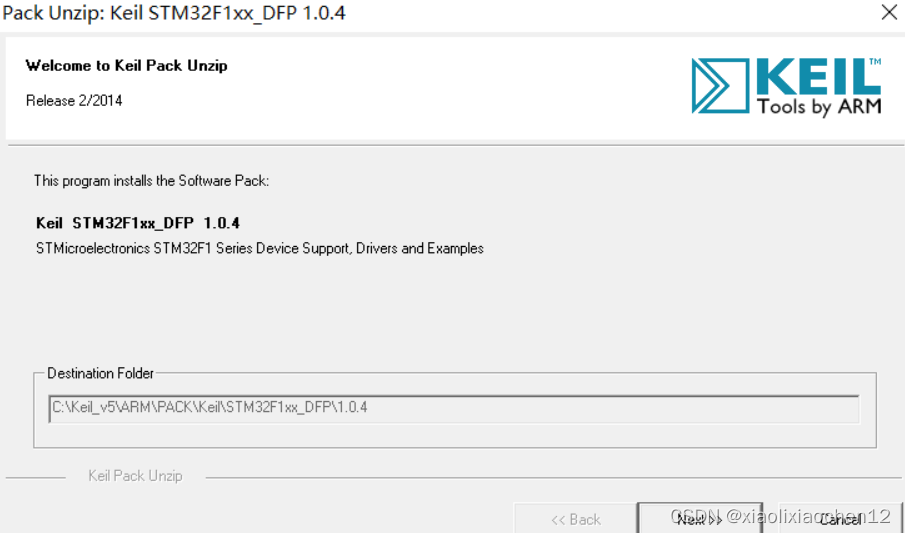

同样在刚刚在解压文件中找到Keil.STM32F1xx_DFP.1.0.4

随后完成安装

二、简单的stm汇编语言的编程

1.新建工程项目

在这里插入图片描述

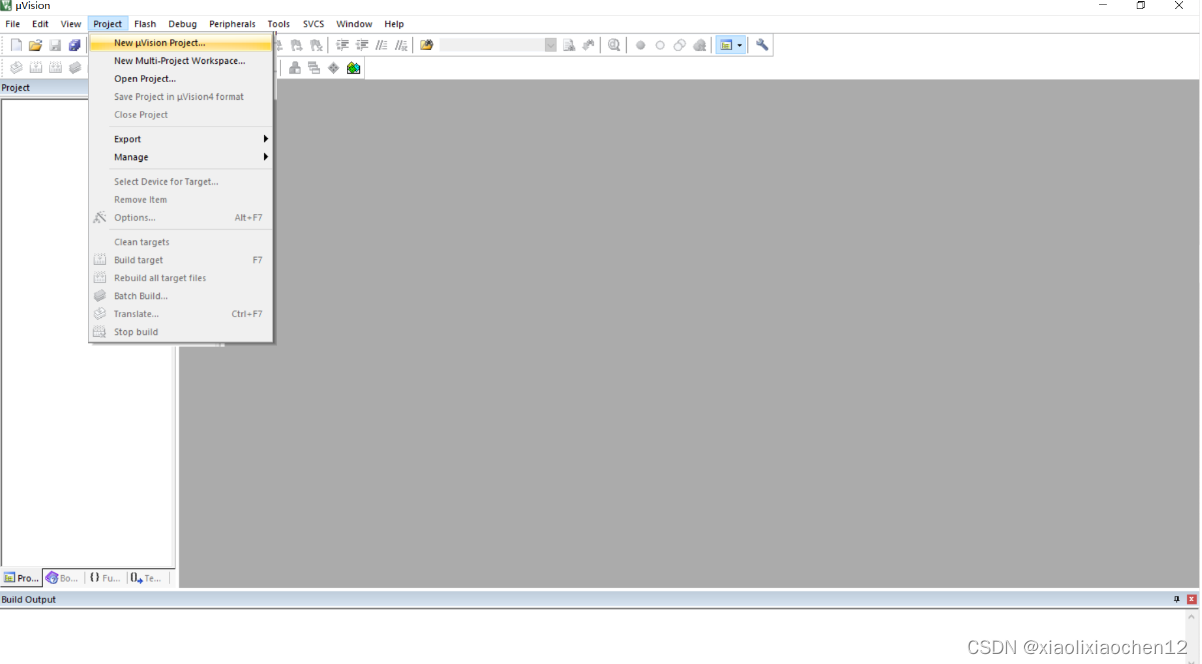

单击上方工具栏Project对文件命名并选择好存储的文件地址

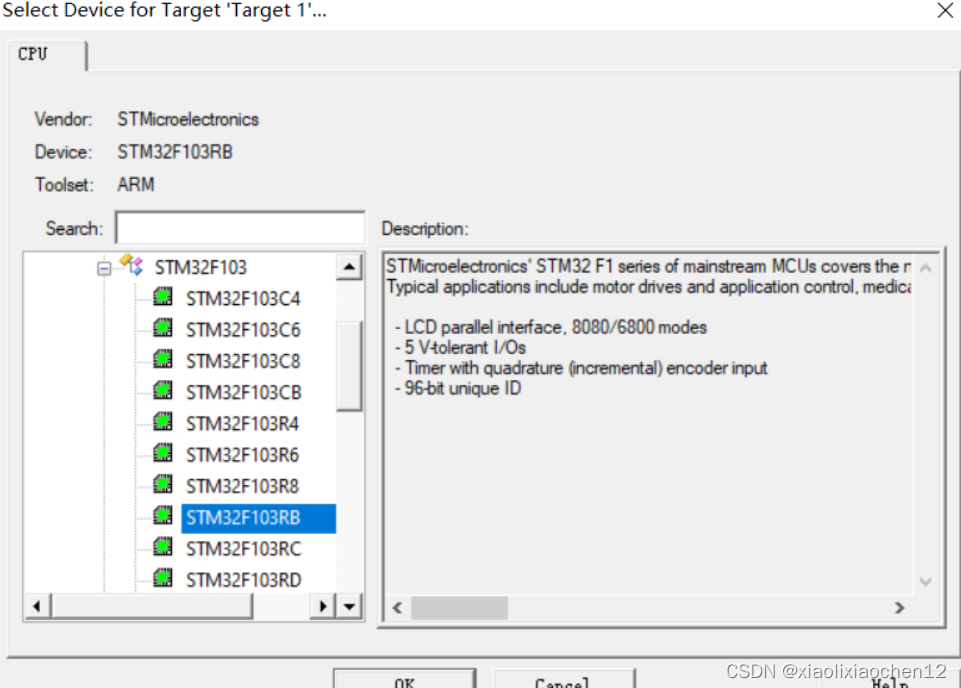

选择好相应芯，这里我们选择STM32F103RB

点击OK完成工程创建

2、新建main.c文件

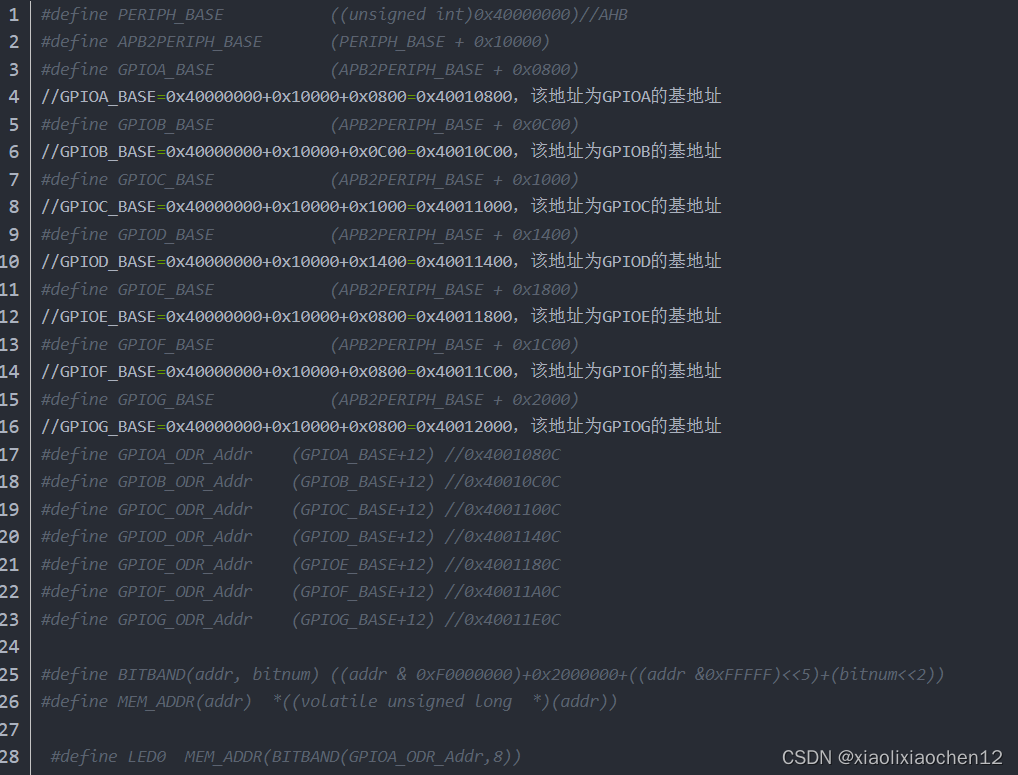

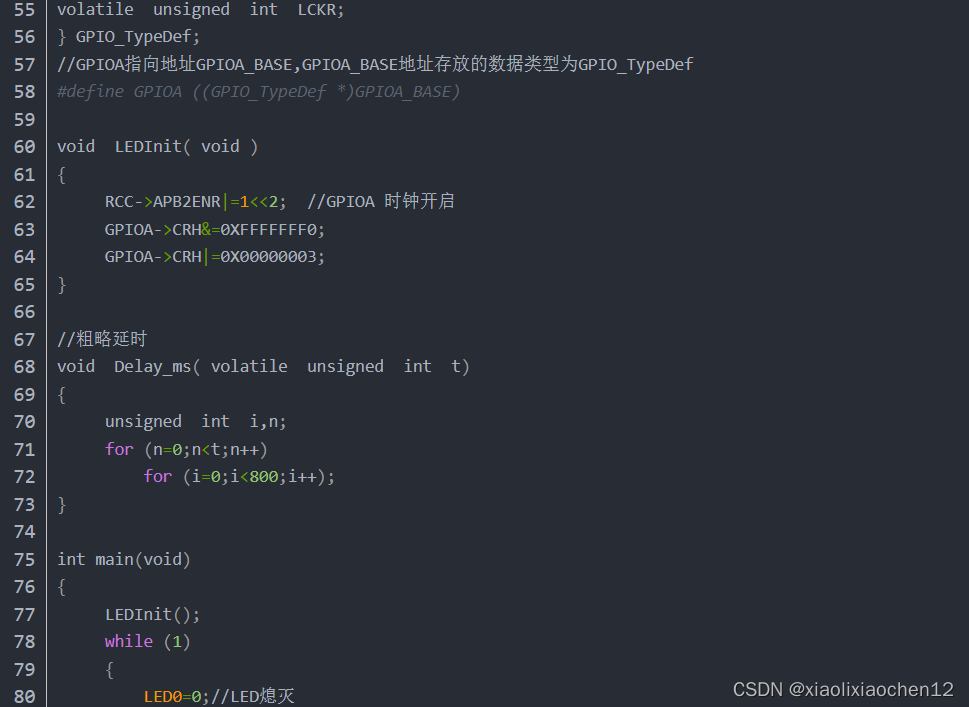

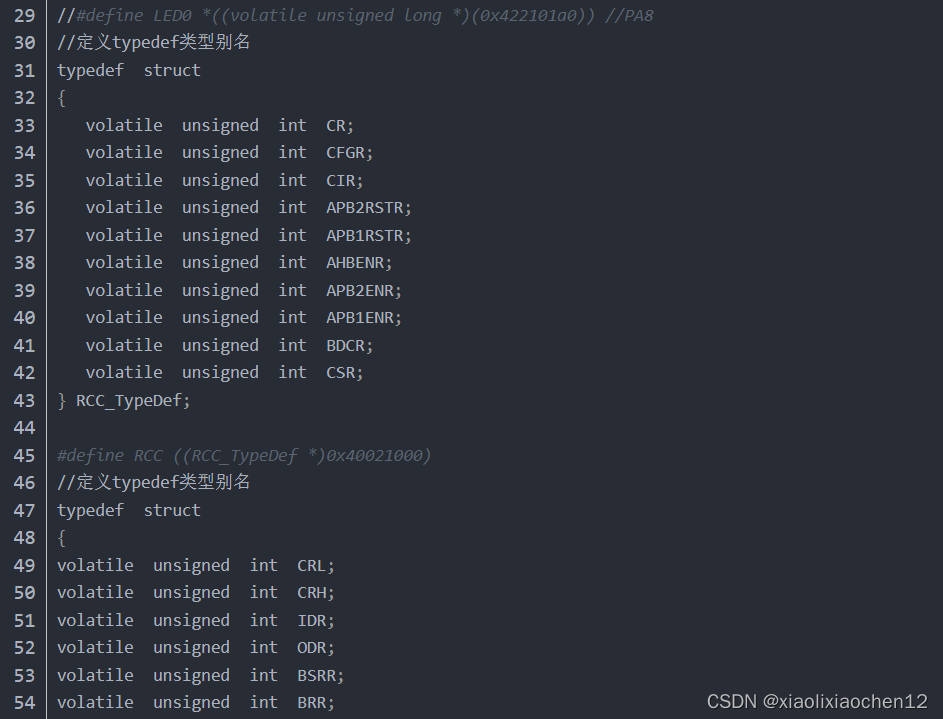

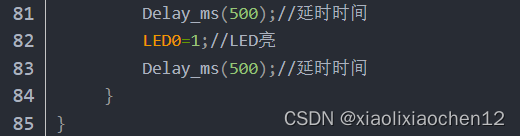

点击白纸图标并输入以下代码
在这里插入图片描述

输入完成后，点击左上角的保存这时候会弹出一个窗口让命名文件名，输入main.c(注意这里一定要输入文件格式.c不然文件将不会被认为是C语言文件，会出错)

点击保存

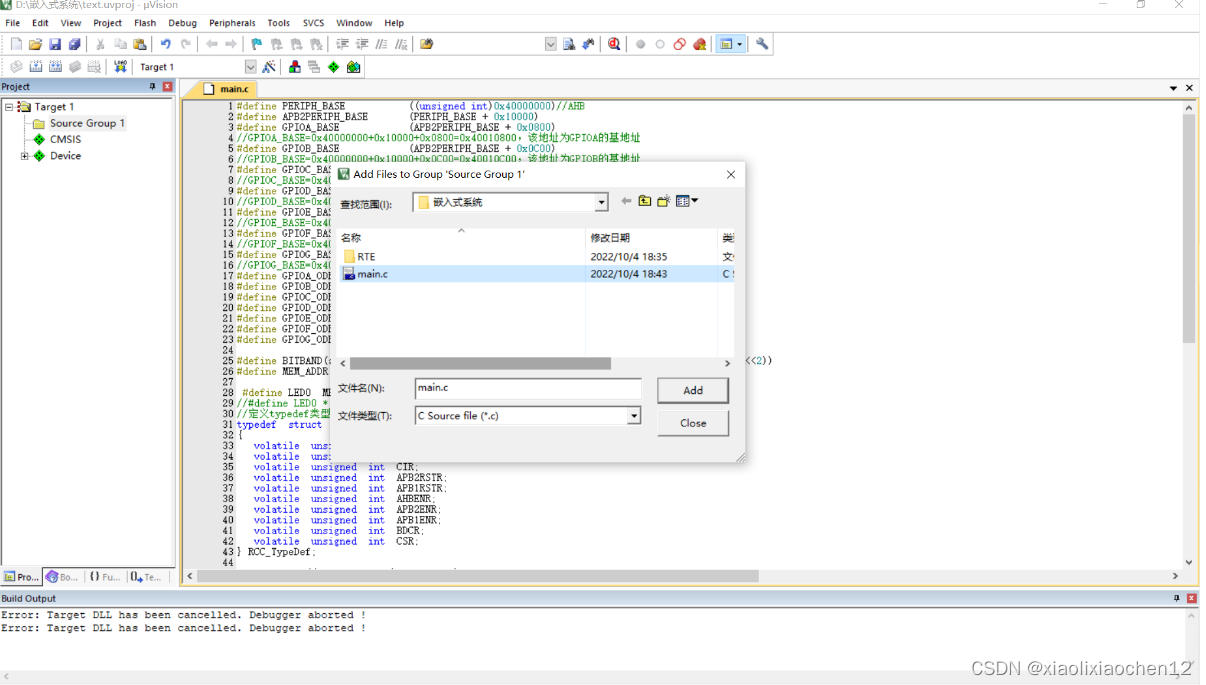

右键点击 Source Group 1 ，然后点击 Add Existing Files to Group …（在工程下添加main.c文件）
在这里插入图片描述
把刚刚的main.c文件添加到工程文件下，之后可以发现Source Group 1文件下多了一个main.c文件

3.编译

点击左上角这个图标编译程序
在这里插入图片描述
此框出现时编译成功

4.stm32仿真调试

在调试前需要做好相应设置
找到上方一个像魔法棒的图标点击

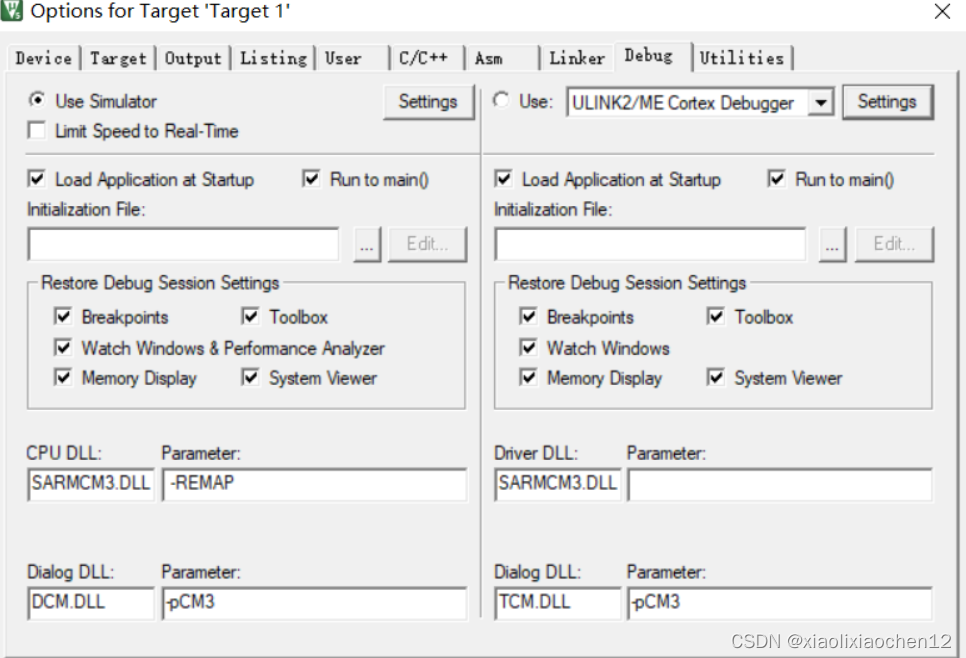

弹出一个窗口，单击Debug，勾选 Use Simulator ，再选择 ULINK2/ME Cortex Debugger ，并点击 Settings
在这里插入图片描述
之后又是一个弹窗，确定一下Port是JTAG，Reset可以设置为Autodetect或SYSRESEETREQ，然后点击OK返回上一级窗口，再点击OK。

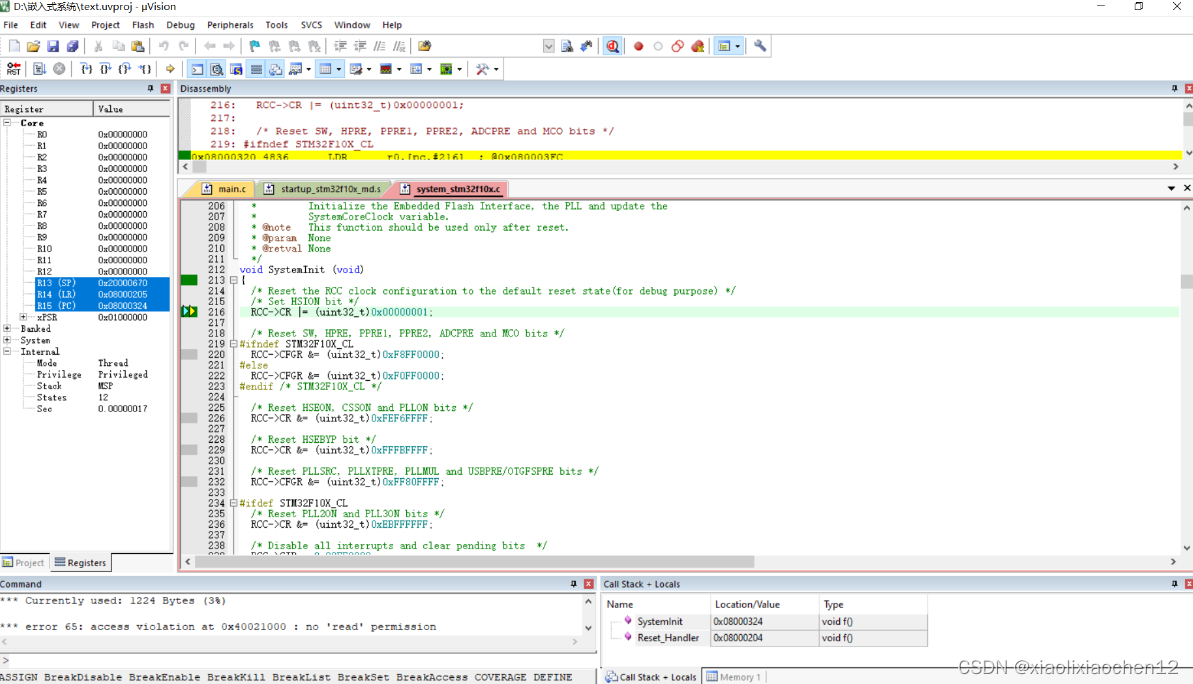

之后就是调试，点击上方像放大镜的图标

左上方是调试进行时可以用到的工具
至此完成编译调试

5.hex文件分析解读

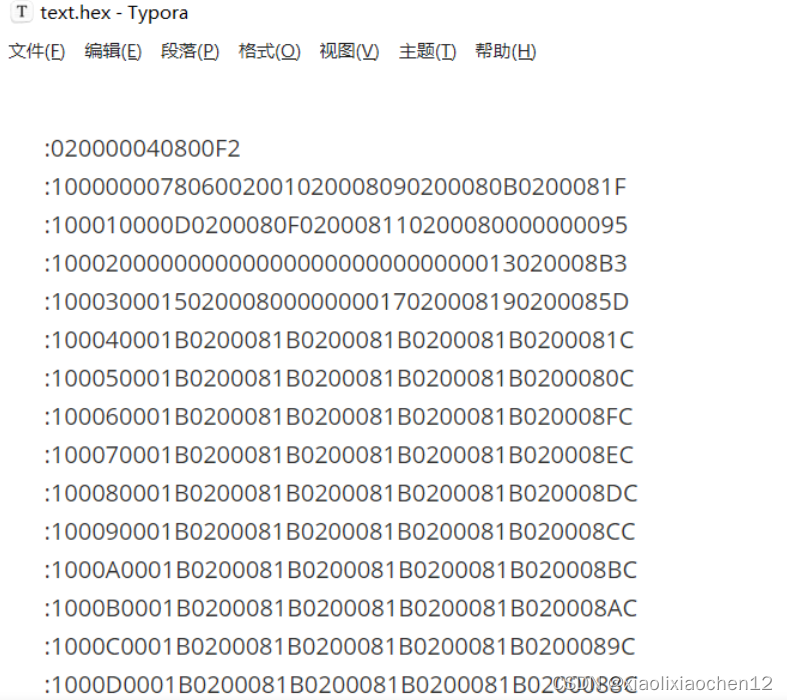

可以在文件中找到刚刚生成的hex文件
在这里插入图片描述

分析第一行的内容：020000040800F2，可以看成：0x02，0x00，0x00，0x04，0x08，0x00，0xF2。其中前四个字节和最后一个字节有特殊含义。中间为数据。以下分别解读：
0x02 ：表示该行数据中有两个数据。
两个0x00 ：表示本行数据的起始地址位。
0x04 ：扩展线性地址记录：用来标识扩展线性地址的记录（其他数据表示：
'00’Data Rrecord：用来记录数据，HEX文件的大部分记录都是数据记录
