一、keil的安装

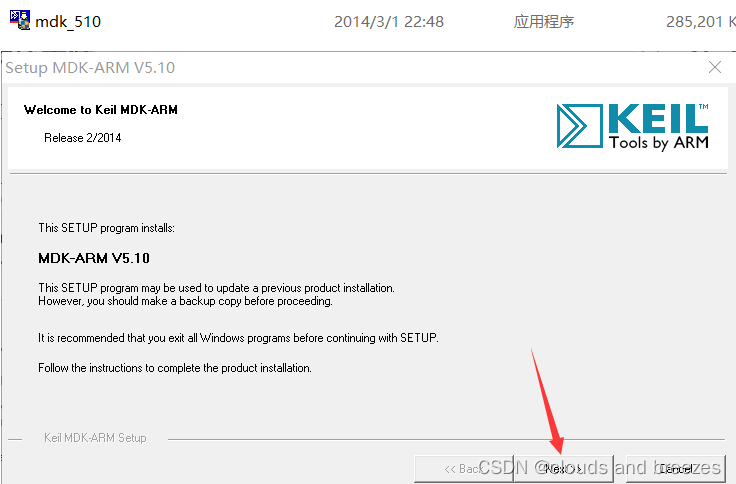

双击打开mdk_510.exe应用程序文件，点击Next>>。

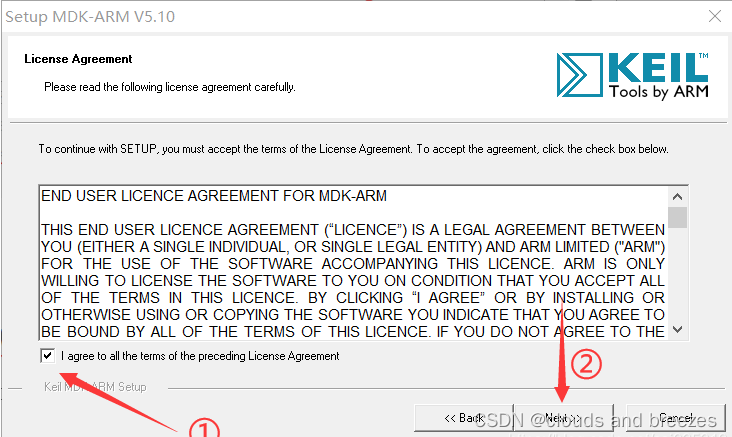

勾选I agree…后，点击Next>>。

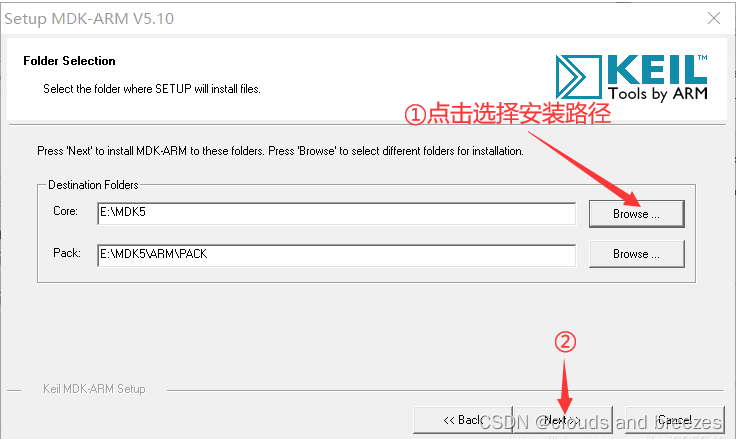

选择安装路径，并点击Next>>。

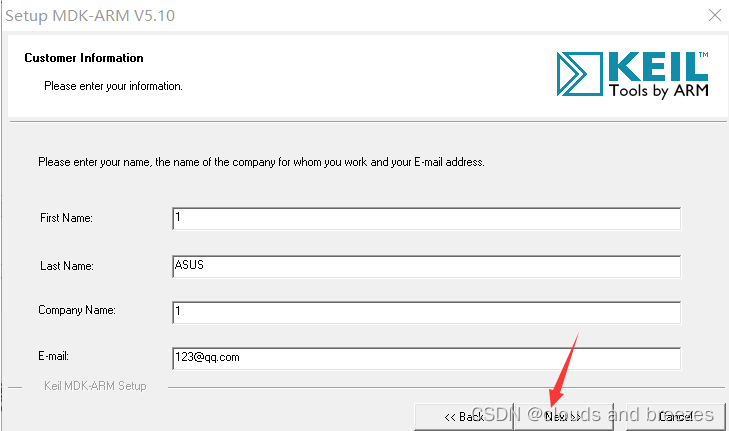

随意输入Name和E-mail，再点击Next>>。

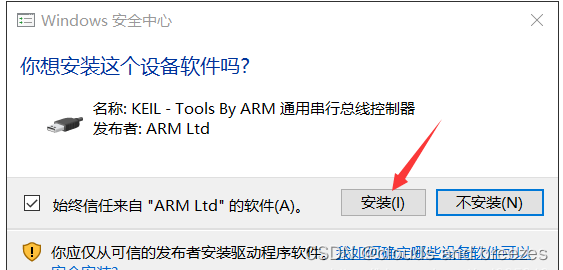

点击安装

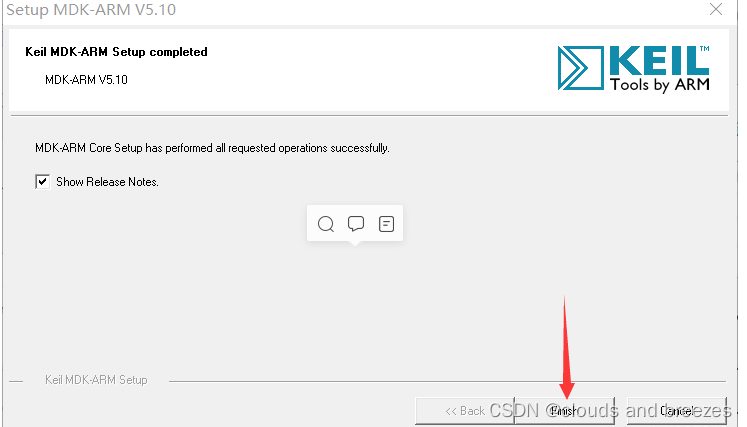

点击Finish。

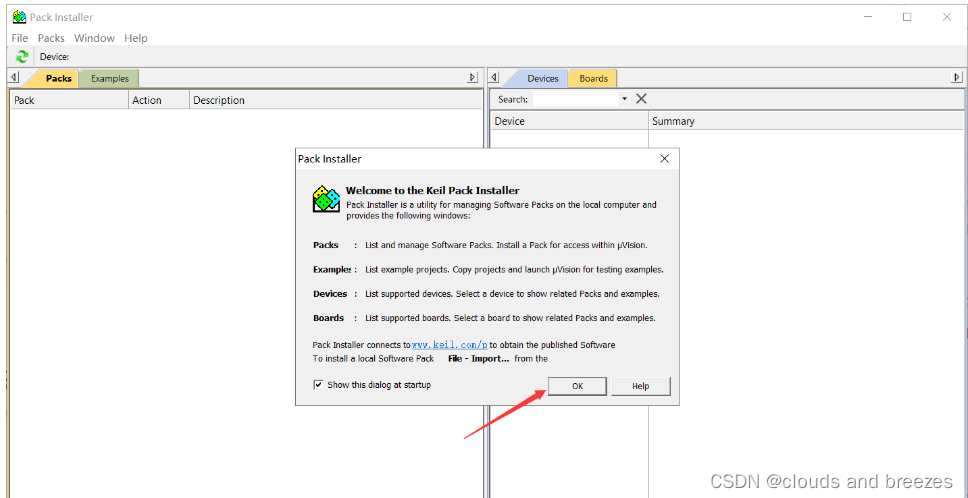

点击OK后，鼠标会变成转圈圈的，因为正在进行在线安装各种pack，但会安装失败，不用着急，右上角关掉窗口，下面开始手动安装pack包。

二、安装stm32 pack

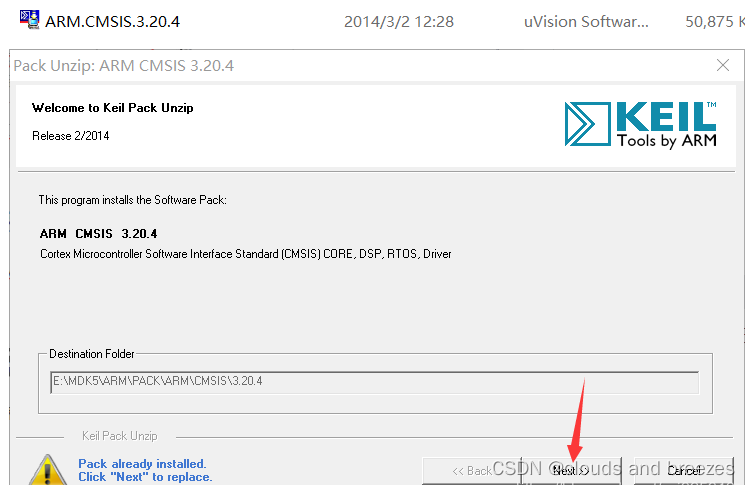

在刚解压缩的文件中，双击打开ARM.CMSIS.3.20.4包，出现安装界面后点击Next>>，开始安装。

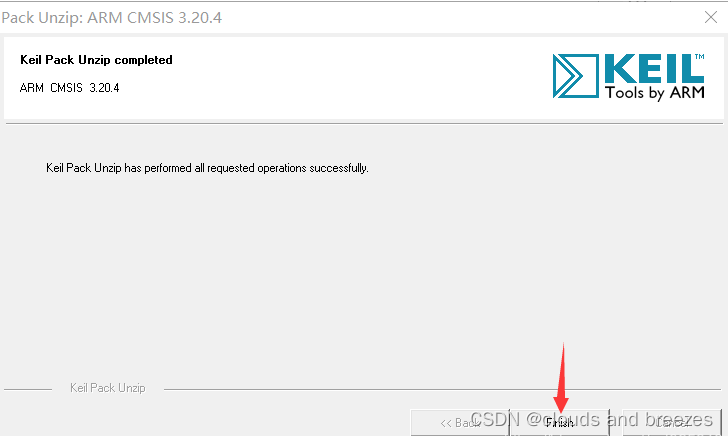

点击Finish。

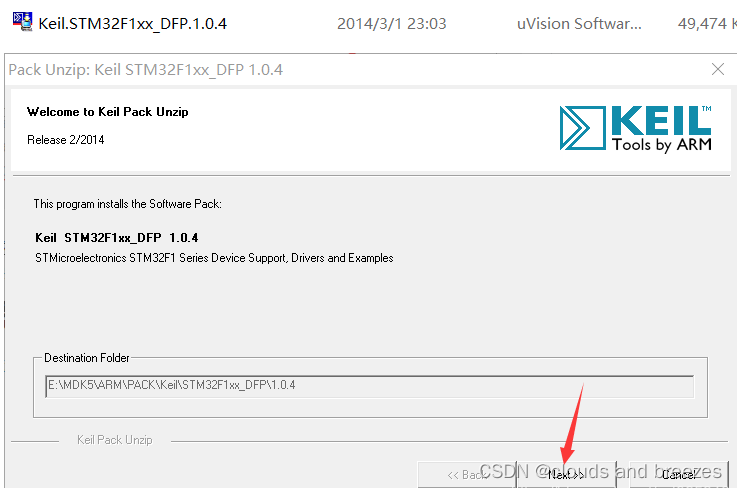

在刚解压缩的文件中，双击打开Keil.STM32F1xx_DFP.1.0.4包，出现安装界面后点击Next>>，开始安装。

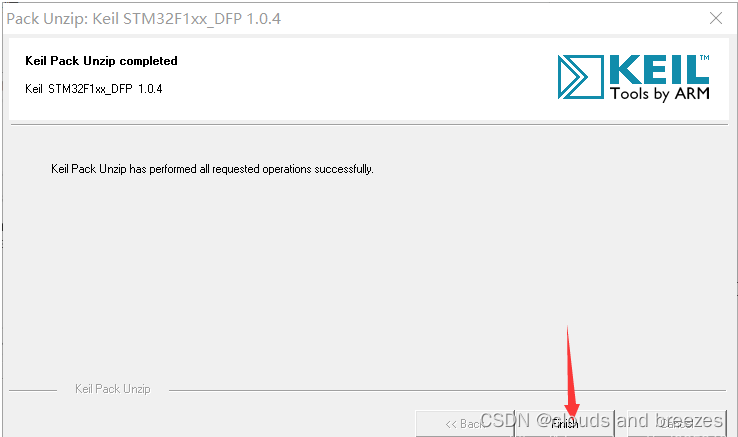

安装结束后点击Finish。

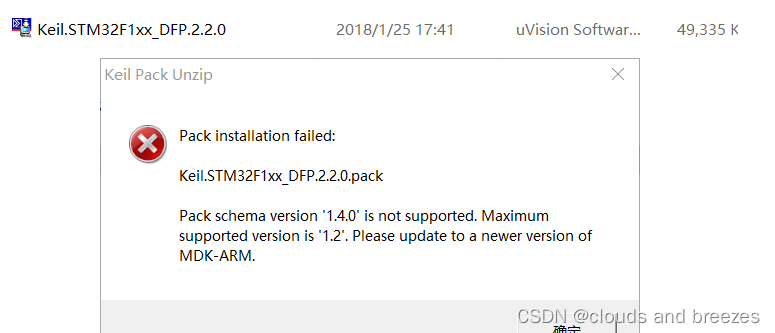

当双击2.2.0的STM32 pack时，会出现安装失败，是因为2.2.0版本的pack只支持更高版本的keil软件，如若想安装上这个pack，可以去下载最新的keil，这里我们只做学习用，1.0.4版本的足够了。

三、keil 的简单设置

下载好了 keil 后，我们需要进行一些简单的设置

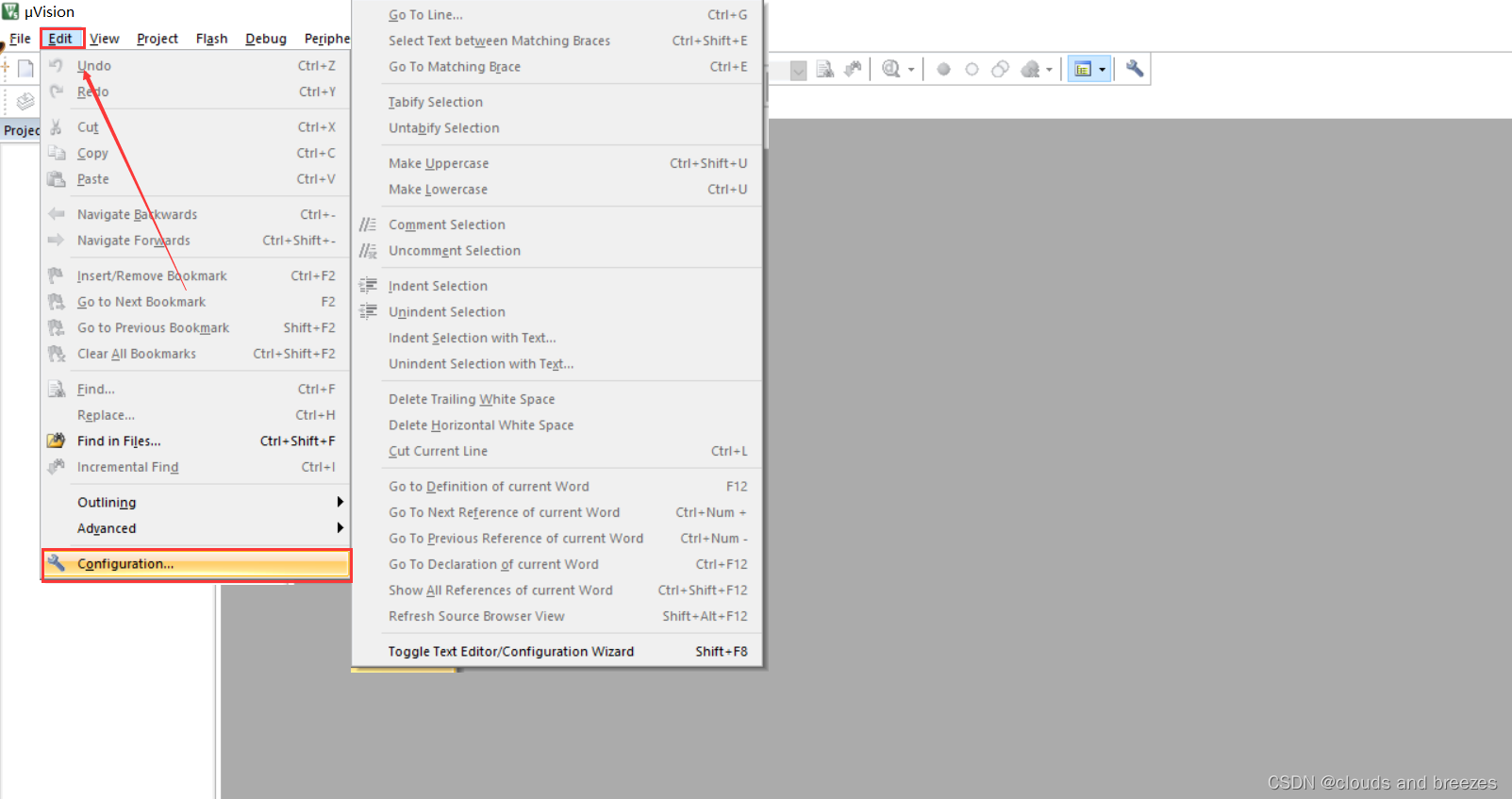

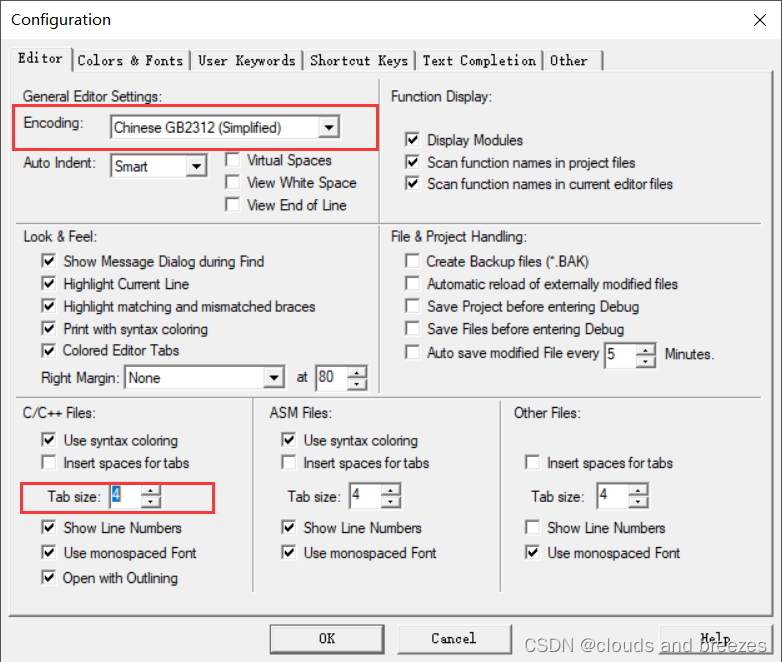

首先点击Edit→Configuration…，或者直接点工具栏的扳手图标，进入设置界面。
设置编码形式为Chinese GB2312(Simplified)，如果不设置，你从其它地方粘贴过来的代码含有中文的话，就会出现乱码，然后设置Tab size为4。

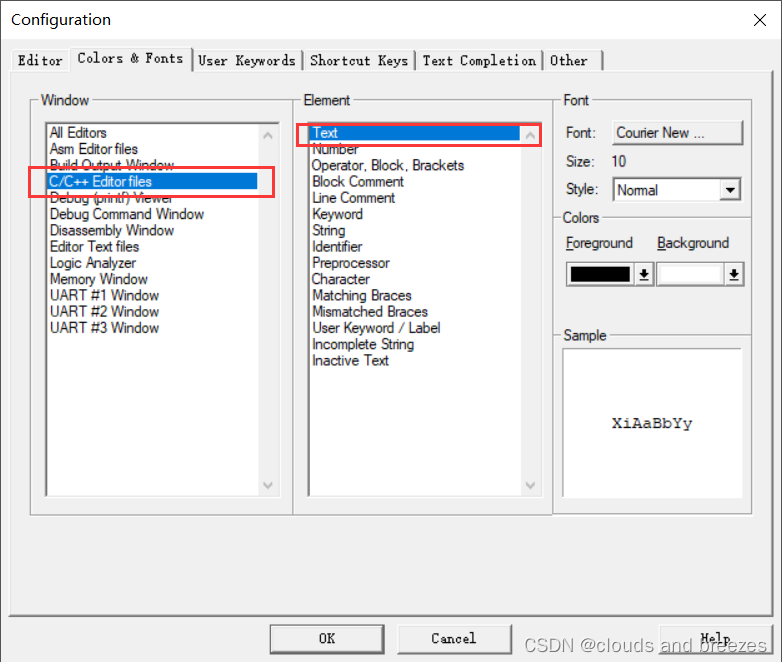

进入Color & Fonts，选中C/C++ Editor files，选中中间窗口内的元素后，可以在右侧修改样式，比如设置字体、大小、颜色、背景，Sample是设置后预览效果。

四、基于STM32汇编程序的编写

现在安装好了 keil 和 stm32 包，就来开始一个 stm32 的简单程序的编译。

4.1 新建工程

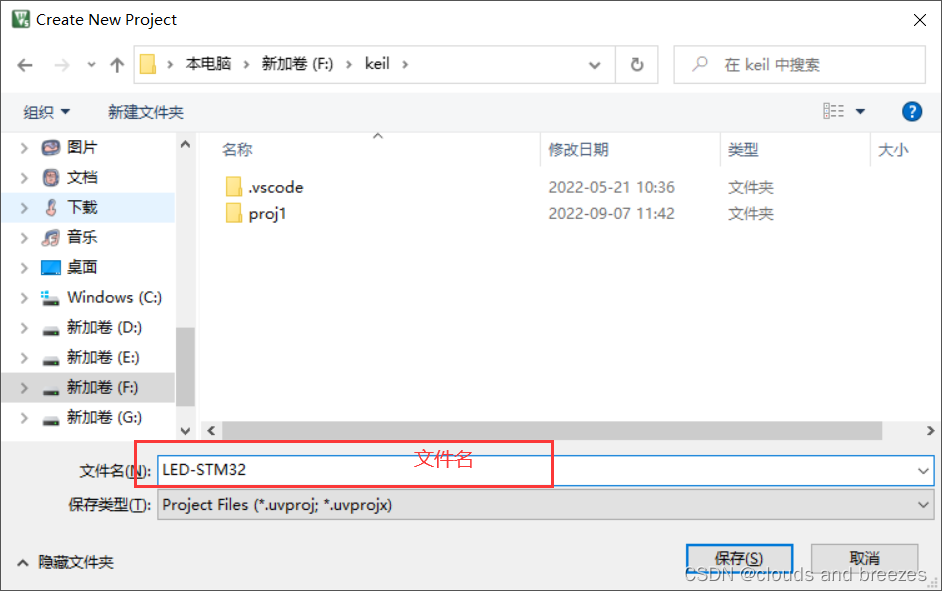

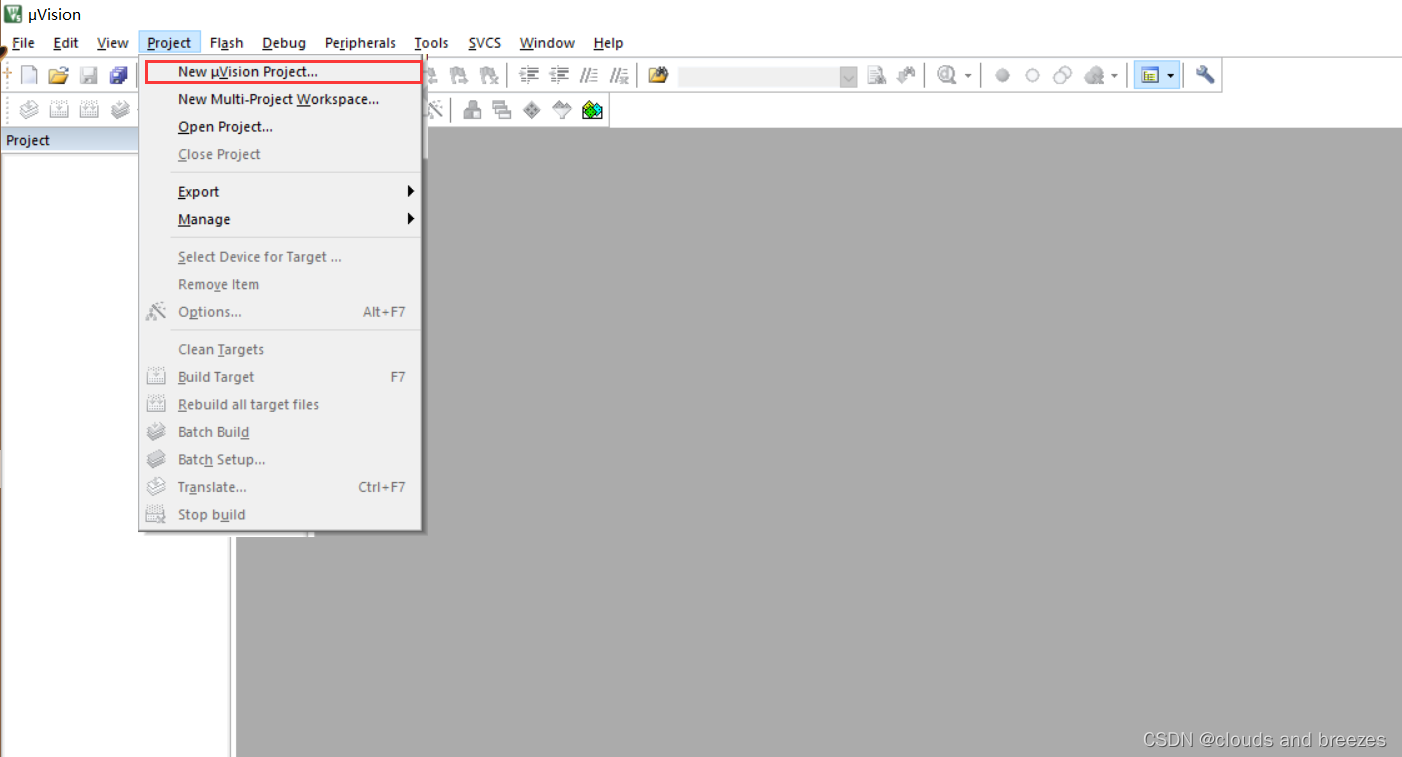

打开Keil uVision5，并新建一个工程。

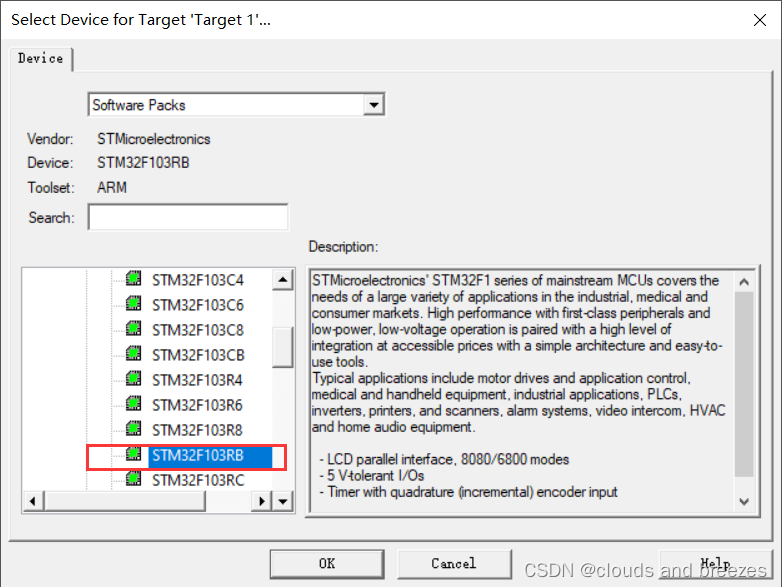

在左侧的窗口内选择STM32芯片，这里我们选择STM32F103RB，并保存。

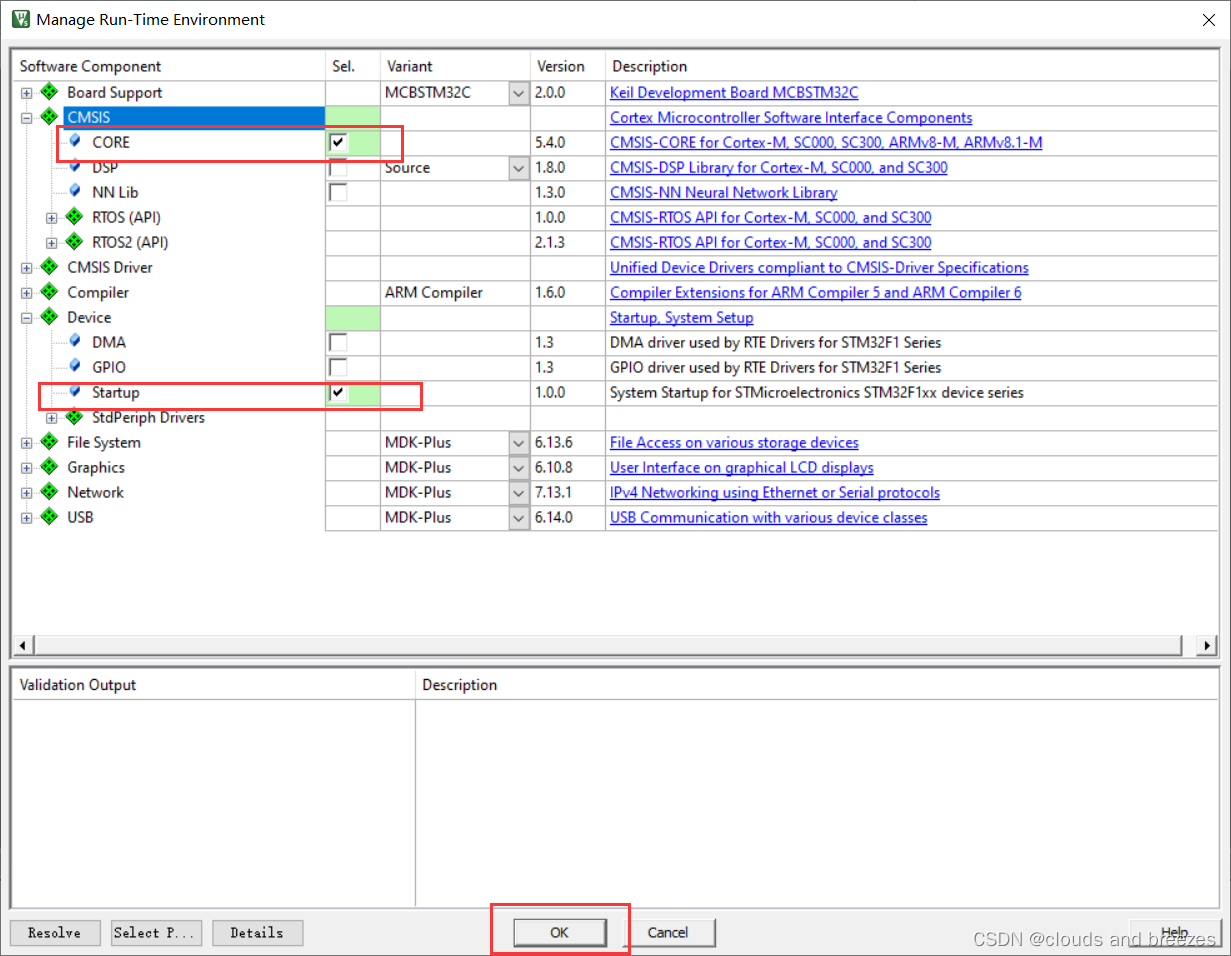

勾选相应的选项，并点击OK，这样工程创建完毕。

4.2 新建test.s文件

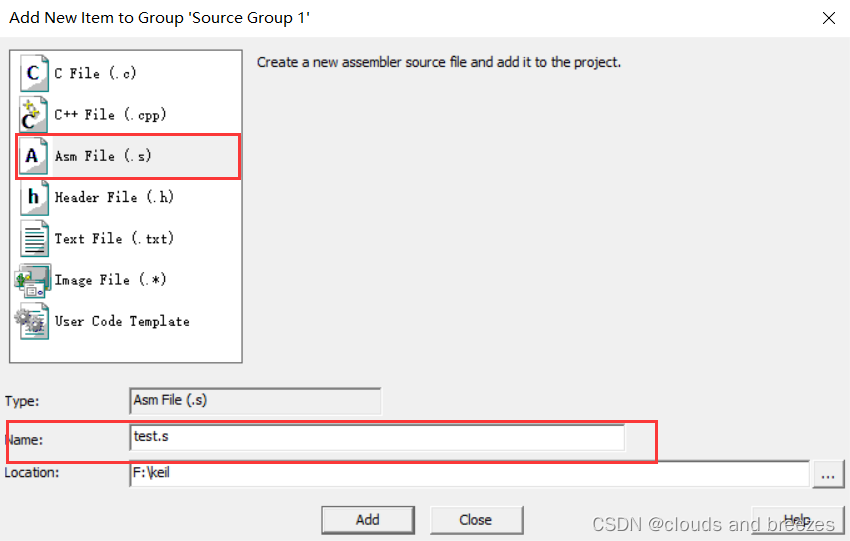

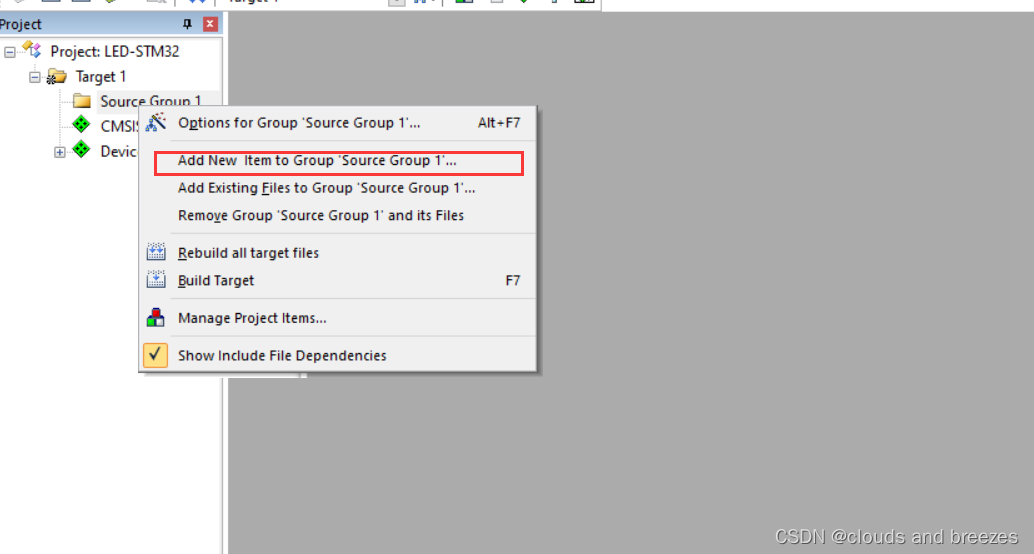

右键Source Group，选择Add New Item ...
添加test.s文件
然后将下列代码复制粘贴到test.s内。

AREA MYDATA, DATAAREA MYCODE, CODEENTRYEXPORT __main__mainMOV R0, #10MOV R1, #11MOV R2, #12MOV R3, #13;LDR R0, =func01BL	func01;LDR R1, =func02BL	func02BL 	func03LDR LR, =func01LDR PC, =func03B .func01MOV R5, #05BX LRfunc02MOV R6, #06BX LRfunc03MOV R7, #07MOV R8, #08	BX LR

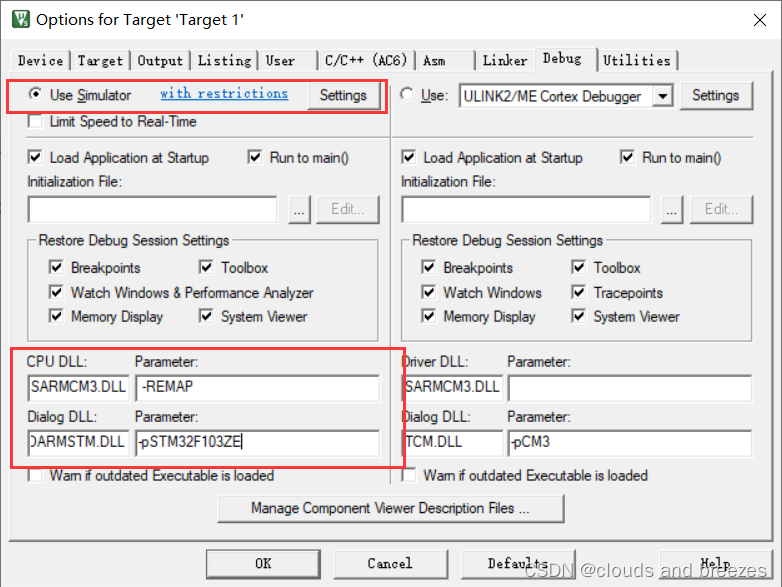

仿真器设置

4.3 编译程序

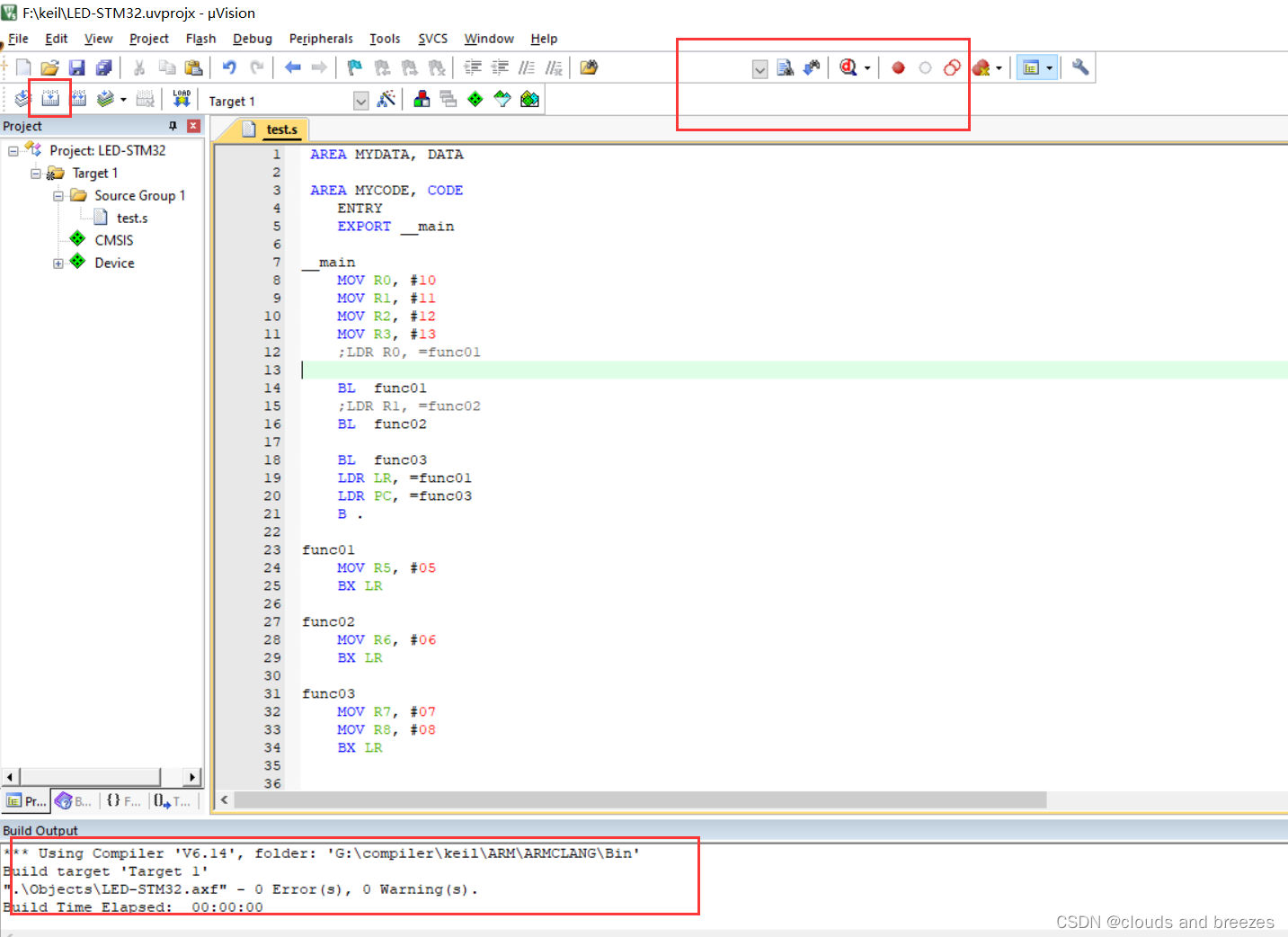

点击左上角编译按钮，开始编译程序，此时0错误，0警告，表示编译成功。
在这里插入图片描述
可以看到寄存器R5、R6、R7、R8的值和程序设置的一样。

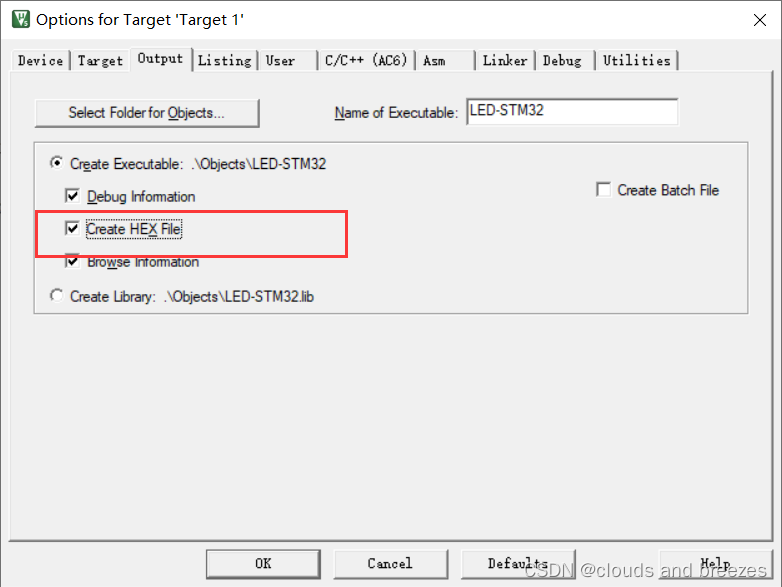

4.4 分析HEX文件

.hex文件是什么：

它是由一行行符合Intel HEX 文件格式的文本所构成的ASCII 文本文件。每一行包含一个 HEX 记录，由对应机器语言码和/或常量数据的十六进制编码数字组成。Hex文件通常用于传输将被存于ROM 或者EPROM 中的程序和数据。大多数EPROM 编程器或模拟器使用Intel HEX 文件。Hex文件是可以烧写到单片机中，被单片机执行的一种文件格式，生成Hex文件的方式由很多种，可以通过不同的编译器将C程序或者汇编程序编译生成hex。

:020000040800F2
:100000000006002031010008390100083B0100080A
:100010003D0100083F010008410100080000000008
:100020000000000000000000000000004301000884
:1000300045010008000000004701000849010008D0
:100040004B0100084B0100084B0100084B01000860
:100050004B0100084B0100084B0100084B01000850
:100060004B0100084B0100084B0100084B01000840
:100070004B0100084B0100084B0100084B01000830
:100080004B0100084B0100084B0100084B01000820
:100090004B0100084B0100084B0100084B01000810
:1000A0004B0100084B0100084B0100084B01000800
:1000B0004B0100084B0100084B0100084B010008F0
:1000C0004B0100084B0100084B0100084B010008E0
:1000D0004B0100084B0100084B0100084B010008D0
:1000E0004B0100084B0100084B0100084B010008C0
:1000F0004B0100084B0100084B0100084B010008B0
:100100004B0100084B0100084B0100084B0100089F
:100110004B0100084B0100084B0100084B0100088F
:100120004B0100084B0100084B0100084B0100087F
:100130000948804709480047FEE7FEE7FEE7FEE77B
:10014000FEE7FEE7FEE7FEE7FEE7FEE704480549B7
:10015000054A064B7047000041020008990200085A
:100160000000002000060020000200200002002005
:10017000704770477047000080B500F001F880BDFF
:1001800082B041F204000021C4F20200019100910A
:1001900050F8041C41F4803140F8041C50F8041C51
:1001A00001F400310091019901310191009919B9CF
:1001B0000199B1F5A06FF1D150F8041C890354BF27
:1001C0000021012100910099012936D142F200015C
:1001D000C4F202010A6842F010020A600A6822F0C2
:1001E00003020A600A6842F002020A6001680160C4
:1001F00001680160016841F480610160016821F4D7
:100200007C110160016841F4E811016050F8041CA0
:1002100041F0807140F8041C50F8041C8901FBD5A2
:10022000016821F003010160016841F002010160F1
:10023000016801F00C010829FAD102B070470000F2
:1002400080B541F20000C4F202000168002241F0D2
:10025000010101604168CFF6FF0211404160016871
:100260004FF6FF72CFF6F66211400160016821F48B
:1002700080210160416821F4FE0141604FF41F01BB
:100280008160FFF779FF4EF60850CEF200004FF084
:100290000061016080BD00004FF00A004FF00B01CB
:1002A0004FF00C024FF00D0300F009F800F00AF8CF
:1002B00000F00BF8DFF81CE0DFF81CF0FEE74FF071
:1002C000050570474FF0060670474FF007074FF0DF
:0C02D00008087047BF020008CB020008BD
:040000050800029954
:00000001FF

该文件为16进制的一串字符。hex文件的第一排字符称之为扩展线性地址记录，也称为32位地址记录或HEX386记录。
在第一行数据020000040800F2中，其实际表达为0x02 0x00 0x00 0x04 0x08 0x00 0xf2。具体含义为：
