SR锁存器
通过前面的学习，我们已经学会使用Logisim搭建简单的组合电路。但是，这些电路的输出仅仅取决于电路的当前输入值。如果我们想搭建一个电路，使其输出结果不仅与当前的输入有关，还要与电路之前的输入有关(即电路能记住之前的状态)，那么该怎么做呢？

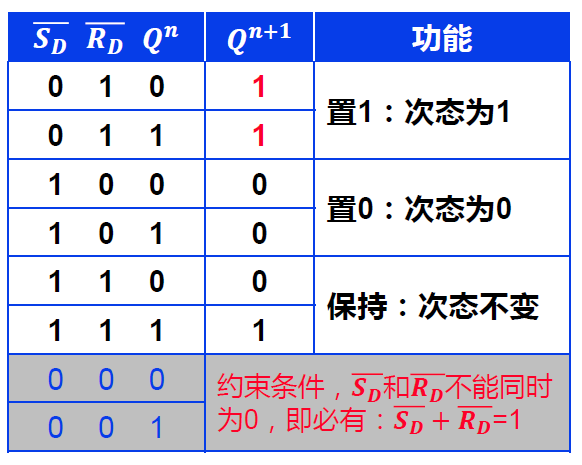

我们先来讲解一种简单的电路——SR锁存器（SR latch），它由两个交叉耦合的或非门（或者，等价地，两个反置输入的与非门）组成，整个电路的状态可以由S（Set）和R（Reset）输入来决定，对应得到两个相反的输出Q和~Q，它的真值表如下:
其中SD和RD为是电路输入的两个端口，Qn表示电路当前的输出，Qn+1电路下一个状态的输出。由真值表可以看出，这个电路的输出不仅和当前输入有关，也和上一次的输出有关。显然这个电路就是一种能记住自己之前状态的电路。其实，这就是一个最简单的时序电路，我们称它为SR锁存器。
观察它的功能一栏，可以看到，通过改变SD和RD为合适的值,我们可以改变电路的输出，而当SD和RD为均为0时，电路会一直保持原来的输出不变，这看上去很像U盘之类的设备（通电时能够修改存储的内容，断电时保持内容不变）。事实上，通过配合合适的外部电路，我们就可以使用这个电路来存储整个电路的状态，从而搭建起更复杂的时序电路。
那么这个电路到底是怎么搭建的呢？常见的有两种方法:
你可以在Logisim中动手搭建一下，看效果是不是和真值表一致。对SR锁存器更详细的介绍可以参考这个网页
D锁存器（D latch） 和 D触发器（D Flip-Flop） 的内容分析方法类似，请同学们自行学习（你可以尝试在Logisim中使用SR锁存器来搭建它们）。 有兴趣的同学可以在logisim上用基本门电路搭建出一个Memory的库，并和logisim内置的Memory库进行比较，思考优缺点。
思考题：为什么上面两个电路是等价的，有没有从电路图上直观判断的方法？（回忆离散数学相关知识，并参考《数字设计和计算机体系结构2nd Edition》的第2.5.2节 bubble pushing）
由德摩根律，~A & ~B = ~(A | B)，不难看出上面两个电路是等价的。
时序电路的相关部件
常用的时序电路部件有：
- 时钟
- register
- RAM
- ROM
相关的功能以及使用说明：
时钟：
在Logisim中，当时钟使能端打开后，时钟按照一定的频率输出高频低频信号，所有的时钟都按照相应的频率输出信号。
上图即是不同状态的Clock元件。时钟作为我们日后仿真测试中必要的元器件，必须掌握其相关的仿真技巧以及时钟频率的调节，在simulate栏目中有对时钟频率的具体调节方式，请大家先自行探索。
寄存器：
思考题：若只使用clock，一个寄存器，和其他的基础元器件，如何实现第i个周期，寄存器的值被更新为2^i.

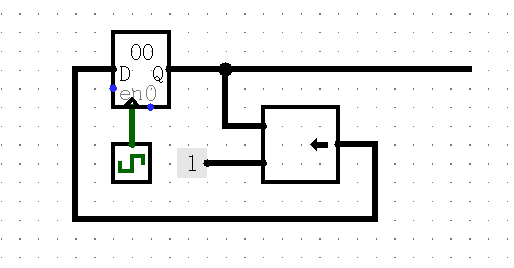

如上图，将寄存器的输出端信号连接一个移位器，每次左移一位，再将结果作为输入返还到寄存器的输入端口，就可以实现每一个周期寄存器中的值是前一个周期的2倍，从而实现了第i个周期寄存器的值被更新为2^i。但需要注意，第0个周期，也就是初始的寄存器值应当是2^0 = 1，也就是寄存器需要用其他方法预置1，这可以通过Plexers等器件进行一个判断，或者其他更巧妙的方法来实现，在上图的电路中并没有表现出来；并且数据的位数是有上限的，若干个周期之后数据会溢出，寄存器的值会重新回到0.若要实现不间断地循环左移，可以搭配判断的电路，判定此时寄存器输出是否为0，如果为0则下一个周期将其置1.
RAM存储器：
RAM是一个可读可写的存储器，在我们的实验中，我们采用的是读与写相互分离的类型，所以在选择RAM时，请将数据接口选择为“Separate load and store ports”。
ROM存储器：
ROM是一个只读类型的存储器，顾名思义，在使用过程中只能对其进行读取操作，而不能进行写操作，所以ROM在创建时，必须一次性将所有的信息全部导入，之后不可再进行更改。
对于RAM和ROM的数据的导入：
- 手动导入：可手动在数据区域选择内存直接进行更改
- 文件导入：可编写相应的数据文件，进行一次性导入，文件头需要增加一行“v2.0 raw”字样才可以正确导入。
对于RAM，ROM数据位宽，在我们的实验中，请选择32位，这与MIPS的指令长度相匹配，至于地址位宽，请确保位宽长度能够容纳实验要求的指令数量。下一节将用一个视频来讲解Memory的操作流程，帮助大家对其进行巩固。
Memory
手工键入数据：
鼠标确定一块内存位置，显示红色矩形框，这时便可以直接输入相应的数据。
注意，这里输入数据时，是以16进制进行表示的，这里选择的数据的位数为8位，键入的模式为后四位前移，前四位去除的模式，并且Backspace不能消除数据，若要消除一块数据，需要键入00。
对于数据框位置的选择，不可使用上下左右键进行选择，其中Enter表示下一行，Backspace表示上一块选择数据。
选择地址位置时，上述选择方式依然适用，也可以直接输入地址位置，进行跳转。
文件输入模式：
- 文件头：v2.0 raw
- 输入数据要和存储器的数据位宽相匹配，否则会出现数据截断
思考题： 如果对存储器分别输入以下文本内容，最终存储器的数据分别应为怎样：

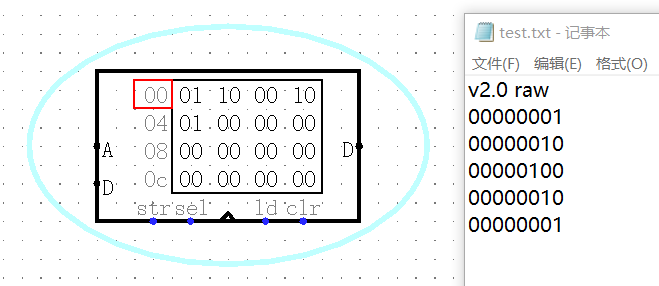

第一种情况对应的结果如上图，Logisim的文件输入是一行一个十六进制数输入进去，当输入进去的数据超过两位十六进制的表示范围时，Logisim会对其进行截断处理。上图中文件里第1、2、4、5行分别是0x01、0x10、0x10、0x01，对应存储器中的位置都是正确的，但第3行内容是0x100，超过了表示范围，截断后是0x00。

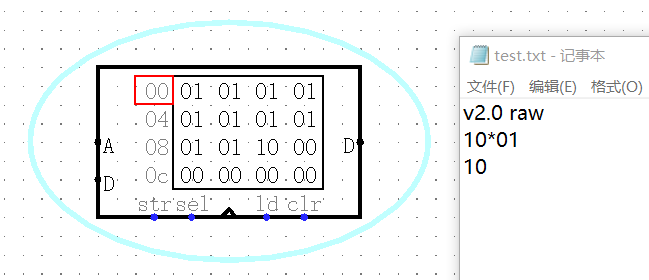

第二种情况向我们展示了可以使用乘号来进行简化表示多个相同数据，乘号前面的数是十进制，表示乘号后面的数重复出现的次数。该数据输入到Logisim的结果是10个重复的0x01，最后跟一个0x10。
有限状态机
注意：本文所有内容假设阅读者具有基本的有限状态机相关理论知识！如果你不具备相应的理论知识，请在课堂上学习，或者可以通过下载相应的材料进行自学！
中文材料（来自理论课课件）
英文材料（来自MIT 6.004x）
先期准备
时序电路中最为常用的一类元件就是有限状态机（Finite State Machine， FSM），因为许许多多比较复杂的时序行为我们都可以通过有限状态机来进行建模，并将其电路化。在Logisim中搭建有限状态机前，我们有必要明确一点，我们需要在开始搭建具体电路前，对状态机进行设计，这一步工作往往才是整个电路搭建工作的难点。其中需要确定的就有状态编码位数k，输入位数n，输出位数m，以及整个状态转移逻辑和输出逻辑。在将这些设计层面的工作完成，转化为状态转移表，或者状态转移图，之后我们才可以着手搭建工作。
状态存储与状态转移电路
有限机中的状态进行编码后，就是一些普通的二进制数，只是会随着时钟周期的进行发生改变，因此对于状态的存储我们只需要使用相应的寄存器部件就可以完成我们的需求了。

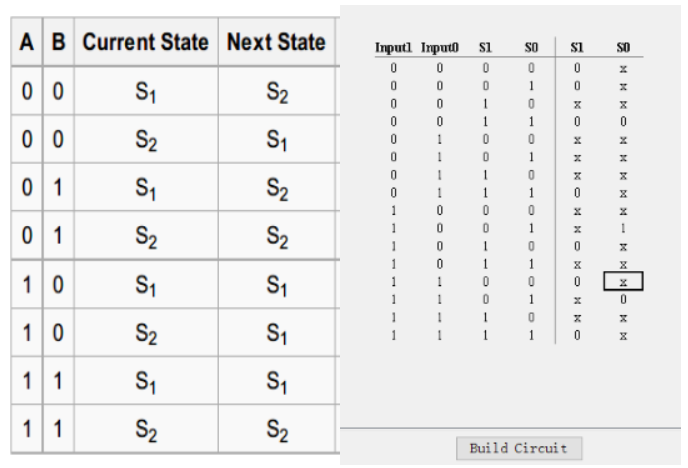

状态转移电路是有限状态机的核心，一般的有限状态机的下一状态取决当前状态和输入，因此对于k位状态编码以及n位的输入来说，这就是一个n+k位输入，k位输出的组合电路，我们可以通过真值表法等方法和之前设计好的状态转移表较为容易地得到它。
输出电路
输出电路同样是FSM重要组成部分，输出部分的不同产生了两类有限状态机：
- 输出仅由当前状态决定的Moore Machine
- 输出由当前状态和输入决定的Mealy Machine
从具体电路的视角看来，这两种状态机的差别就在于输出电路的输入位数不同。我们应该根据具体应用场景来进行相应的设计。
整体视图

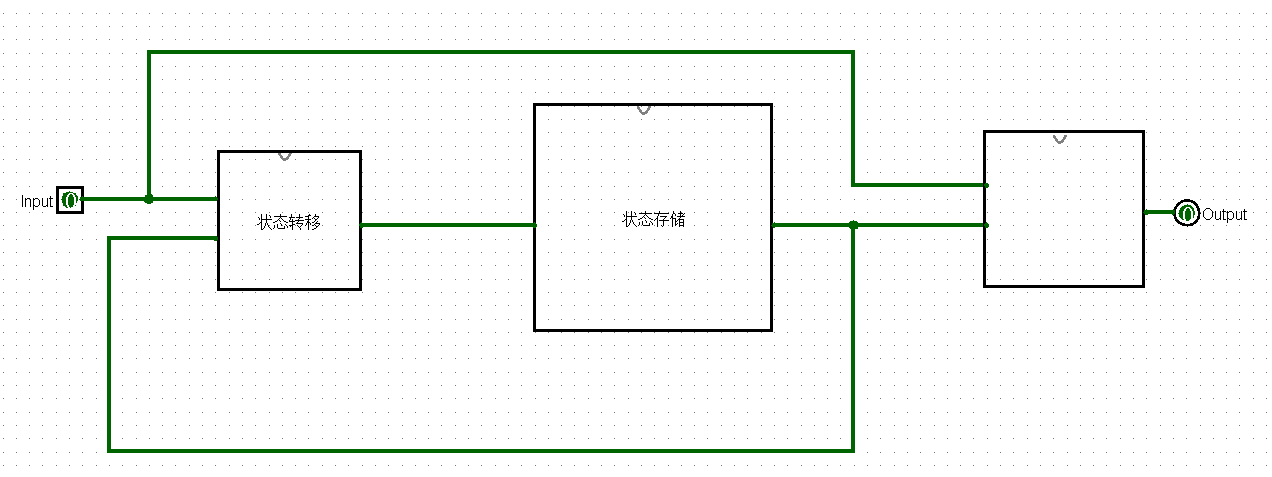

综上，一个典型的Mealy型FSM应该在Logisim中有如下图的结构，可以拆分成为三个较为明确的子电路再去完成相应的功能。
从左至右的三个模块分别是：状态转移，状态存储，输出
如此，我们可以通过组合电路相关工具和自己的设计，来搭建FSM。
状态机浅析
心情电路
设计一个有限状态机来跟踪电子设计实验室里4个学生的心情。学生的心情有HAPPY（开心，电路正常工作），SAD（忧愁，电路烧坏），BUSY（忙碌，正在设计电路），CLUELESS（愚笨，被电路所困扰），ASLEEP（睡觉，趴在实验桌上睡着）。请问
1、这个有限状态机需要多少个状态？
答案：625
4名学生，每名学生可能有5个状态，总状态数自然是5*5*5*5=625个
2、至少需要多少位来代表这些状态？
答案：10
625个状态要用二进制位来表示，则有2n ≥ 625，n ≥ 10
数字锁
ACME公司最近收到了Wiley E. Coyote先生的订单，这个订单是全数字的令人费解的挂锁(Perfectly Perplexing Padlock)。这种锁有两个按钮(0和1）且当按钮按下时控制锁的FSM进入一个新的状态。这两个按钮都在B信号上编码(按钮0：B=0，按钮1：B=1)。当FSM将UNLOCK输出信号置为1时表示锁此时是打开的。然而这种锁的设计说明是不完整的，现在请你根据下面不完整的状态转移图中的线索和上面所描述的规范补全真值表。
a)状态转移图中的每个状态都由2位二进制数字编码，称为S1S0。下一状态称为S1’S0’
b)为每一个状态指定UNLOCK的输出的值
注意：Unclock的值对应于当前状态S1S0
| S1 | S0 | B | S1’ | S0’ | Unlock |
|---|---|---|---|---|---|
| 0 | 0 | 0 | 0 | 0 | 答案：0 |
| 0 | 0 | 1 | 1 | 0 | 答案：0 |
| 0 | 1 | 0 | 1 | 1 | 0 |
| 0 | 1 | 1 | 1 | 0 | 答案：0 |
| 1 | 0 | 0 | 0 | 1 | 答案：0 |
| 1 | 0 | 1 | 答案：1 | 答案：0 | 答案：0 |
| 1 | 1 | 0 | 答案：0 | 答案：0 | 1 |
| 1 | 1 | 1 | 答案：1 | 答案：0 | 1 |
此题只要了解状态机的概念即可。
以本人浅薄的理解，状态机实际上就是一个状态向下一个状态自动转换的体系：当前状态和输入共同地唯一决定下一个状态，转换的过程自动地持续进行。
以上题为例，状态图中告诉我们一共有四个状态，使用2位二进制进行编码，其中一些状态代表门锁打开，另一些代表门锁关闭，例如状态00和状态10都代表门锁关闭（Unlock = 0）；状态图中还可以看出，当前状态和输入信号B共同决定下一个状态，因此这是一个Mealy型状态机，例如如果当前是00，而输入B为0，那么下一个状态依旧是00；如果当前是00，而输入B是1，则跳转到10状态。上图的状态图和状态表显然都不完整，我们的任务就是对照图表将二者补充完整。
首先对照图表可以填补表格的最后一列：图中告诉我们状态00和状态10都代表门锁关闭（Unlock = 0），因此最后一列第1、2、5、6行均为0；表格第3行告诉我们状态01同样代表门锁关闭（Unlock = 0），因此最后一列第4行也必定是0，因为其状态同样为01。表格最后两行告诉我们状态11对应Unlock = 1，因此状态图中右上角的Unlock = 1必然对应状态11，同时我们也可以知道左下角的状态只剩下01，其对应Unlock = 0。
接下来补充第4、5两列的后三行，这三行空格其实分别是在询问，状态10输入B为1的下一个状态是谁？状态11输入B为0的下一个状态是谁？状态11输入B为1的下一个状态是谁？查看状态图很容易得到答案，分别是10，00和10。根据表格也很容易将状态图中左下角缺失的两个转移补全，不再赘述。
