基本用法

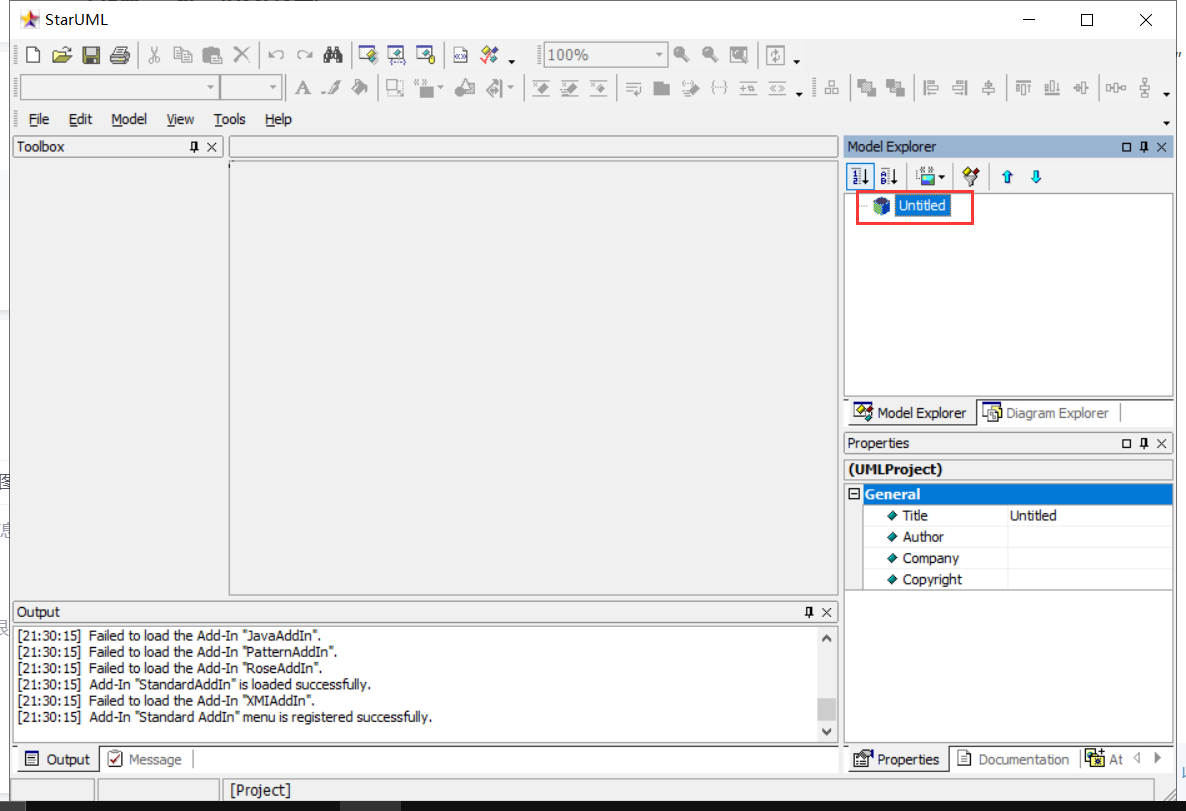

新建项目

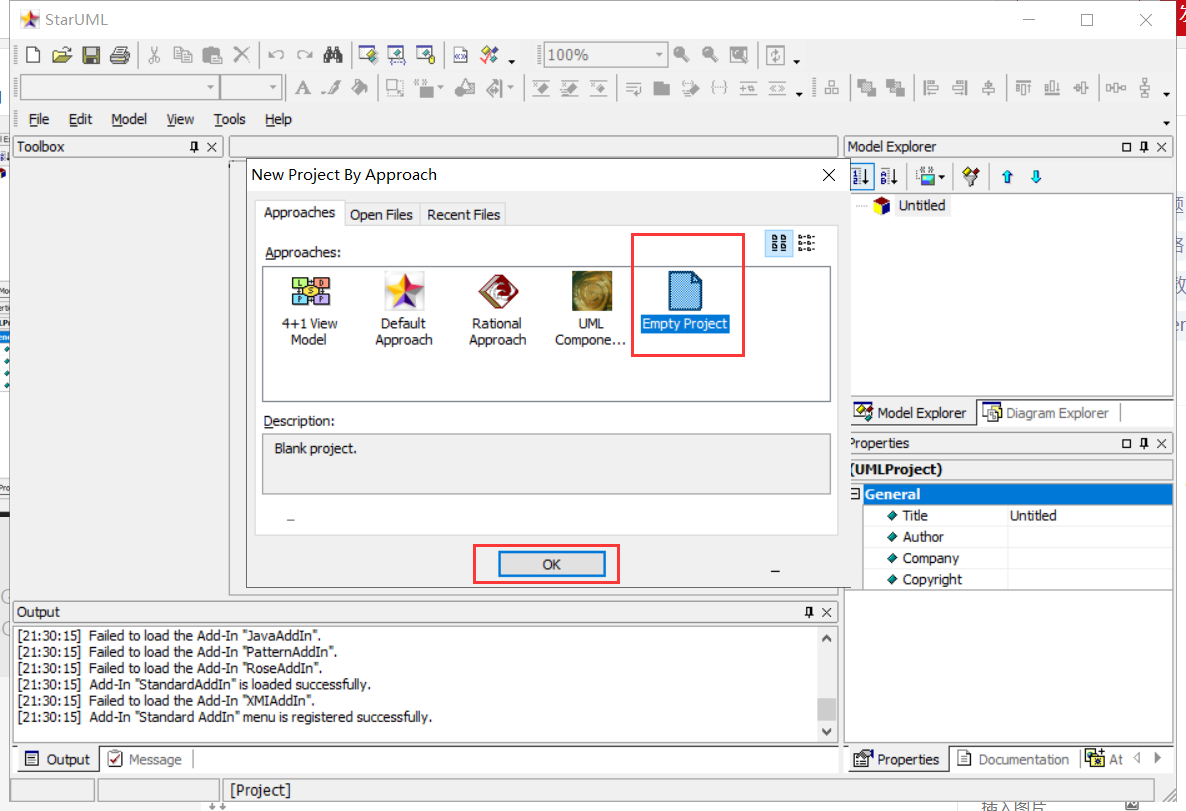

打开StartUML，选择Empty Project，点击OK
添加模型

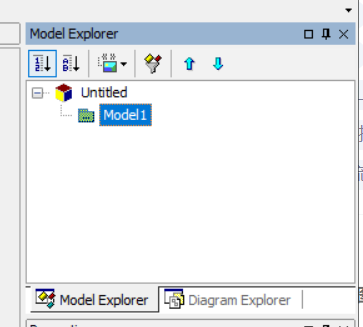

在右侧Model Explorer”面板中找到刚才新建的项目，右键点击之后，Add—>Model

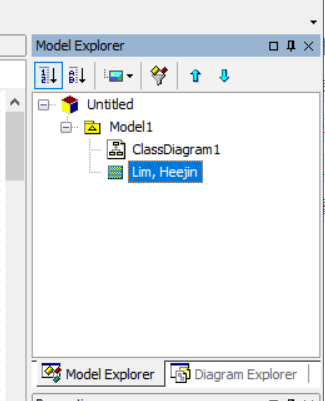

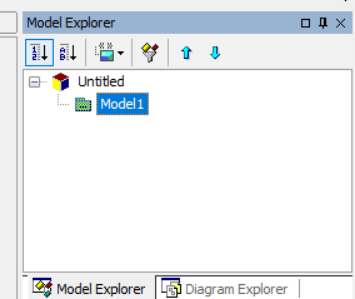

完成后界面如下
添加类图
选中刚才创建好的Model，右键点击后Add Diagram—>Class Diagram

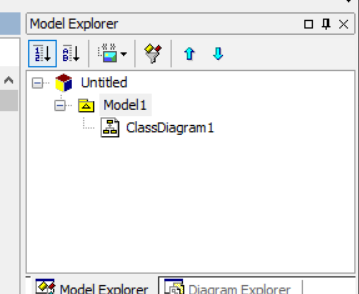

完成后界面如下
修改项目、模型、类属性
点击一下需要修改的东东，下面就会显示所有属性，选中修改会回车即可保存
配置项目Profile

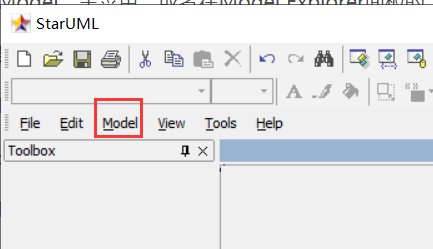

点击Model—>Profile

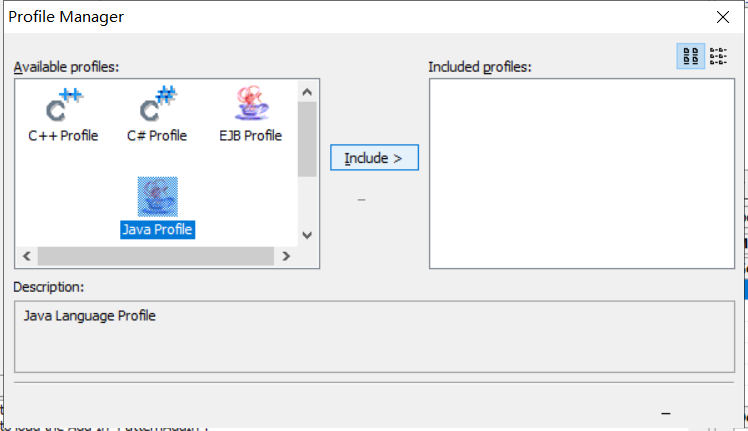

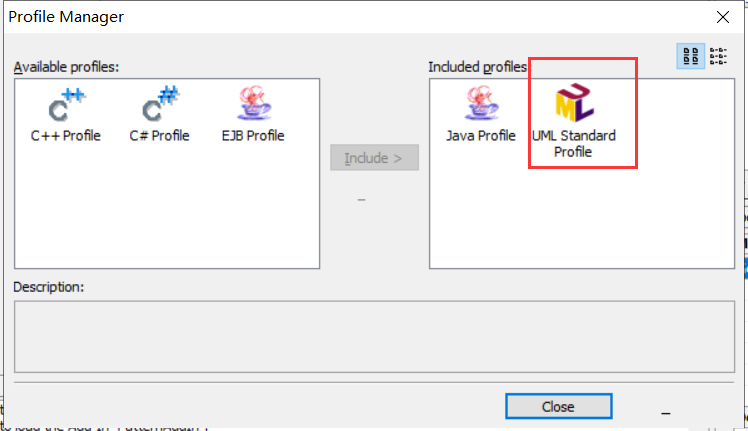

选中Java Profile—>include，Java Profile一定要，通常也会将UML Stanard Profile加进去
点击Close
添加类图

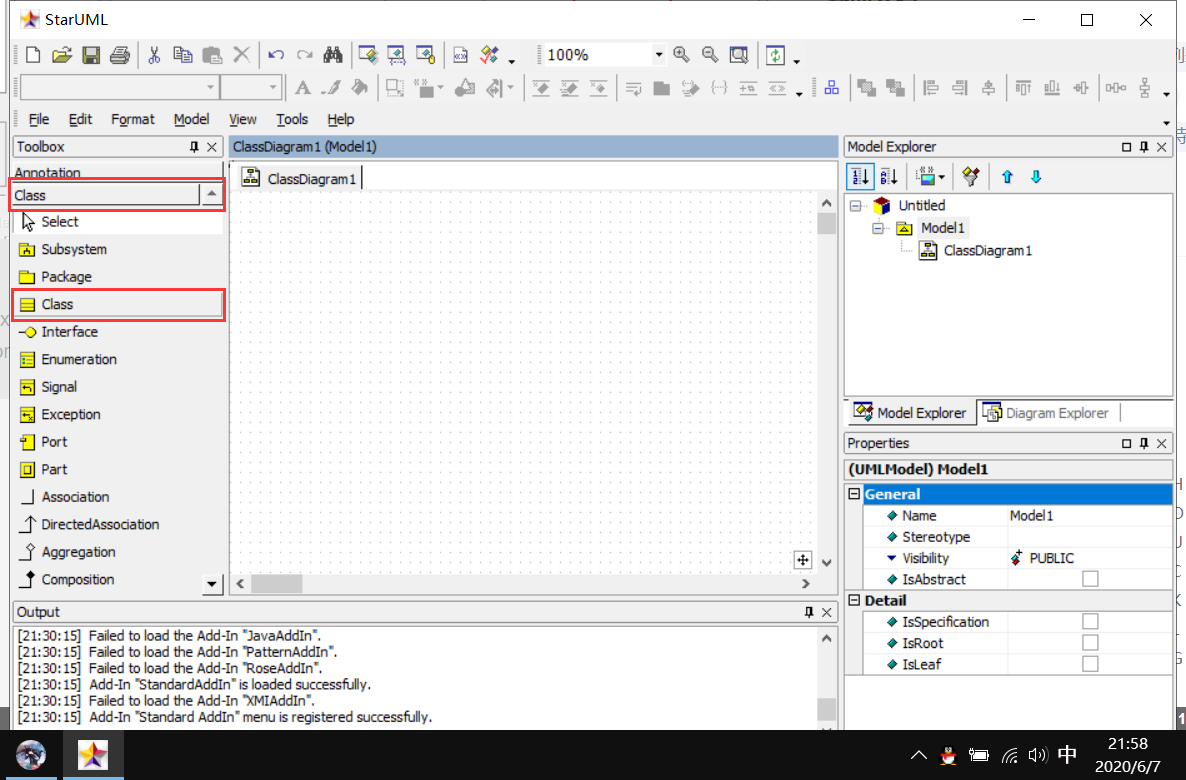

左键点击Class 下面黄色的Class，再左键点击右边方格

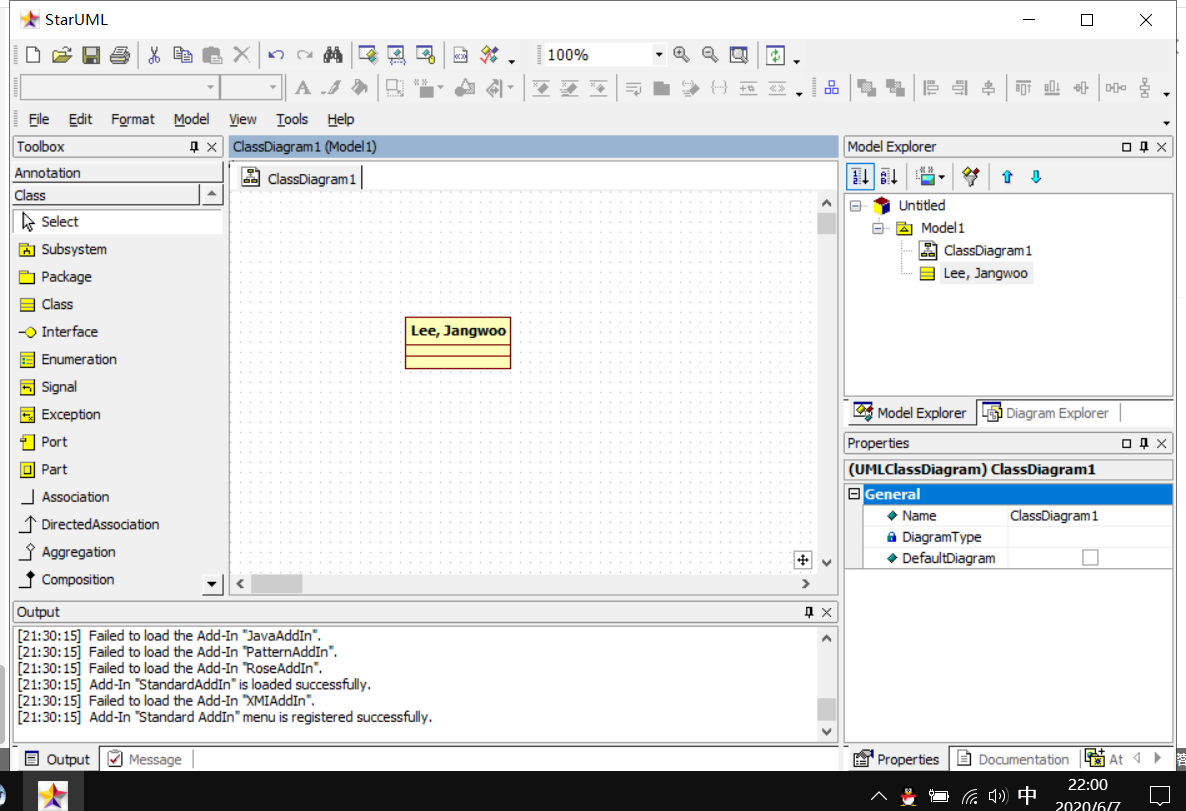

完成界面如下
添加类属性
点击之前创建的类，Add—>Attribute

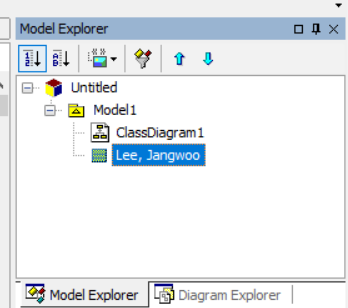

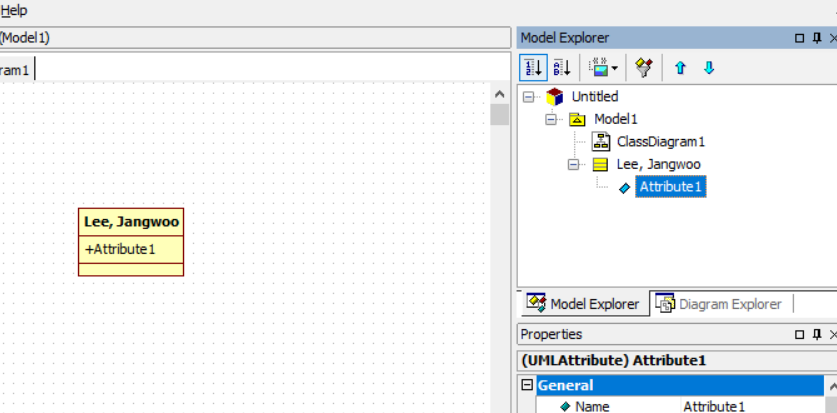

完成后界面如下
其余Tool的用法
左边Toolbox所有工具用法大体上和class一致，放进来，右键之后Add即查看可以增加的属性
进阶用法
枚举

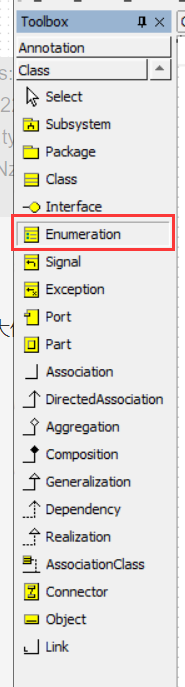

与class类图用法一样，名字为Enumeration
方法/属性的类型
选中类，右键点击Add—>Attribute/Operation(这里以方法Operation为例)，

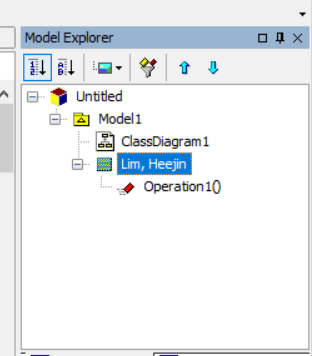

创建好界面如下

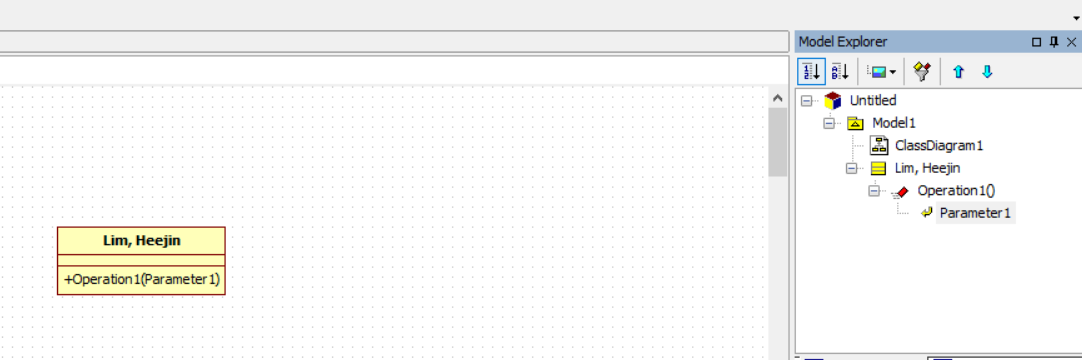

右键方法，点击Add—>Parameter，完成界面如下

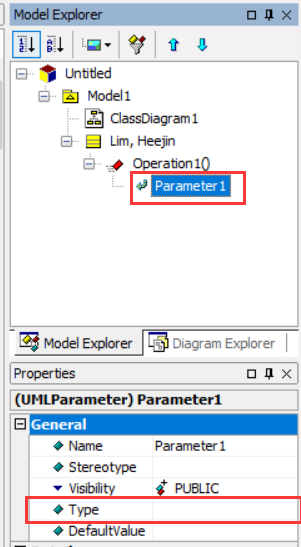

选中之前创建的参数，找到下面的Type，在里面输入自己需要的类型，如String
创建好界面如下
方法返回值

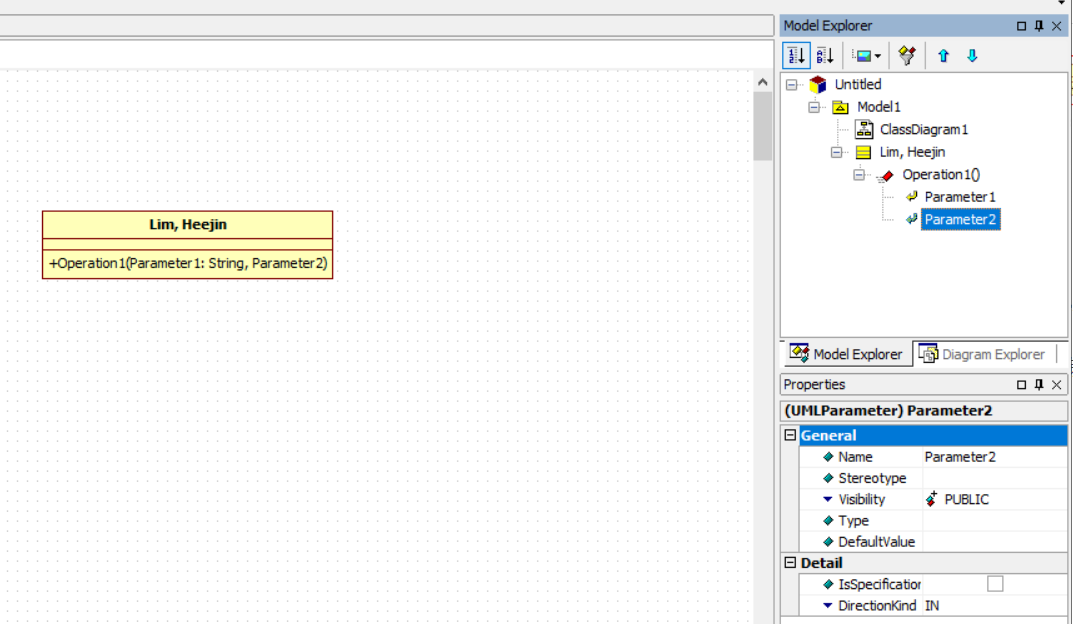

右键方法，点击Add—>Parameter，完成界面如下

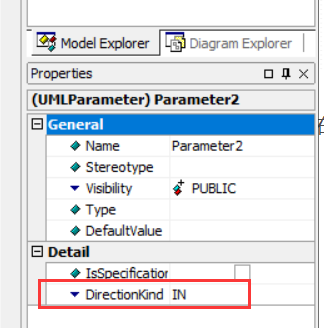

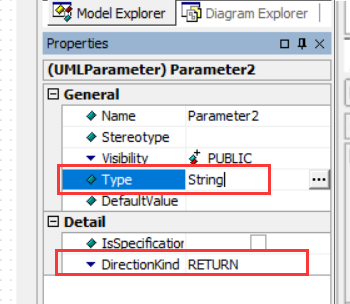

在右下Diagram Explorer中找到DirectionKind IN点击IN 讲IN 改为RETURN
并在上面Type中改成自己想要的返回类型
方法/属性的属性

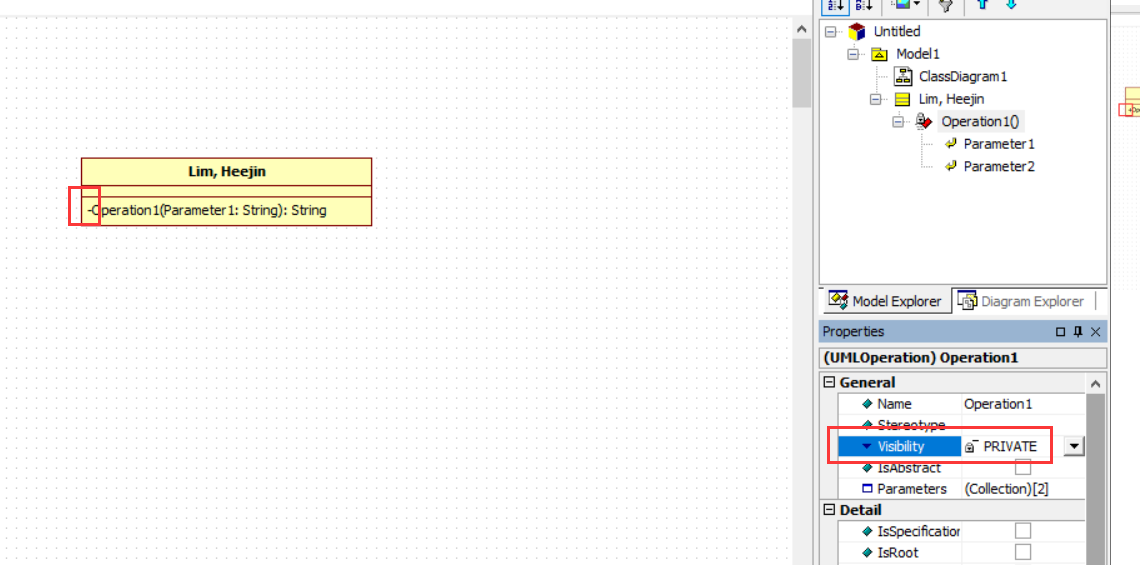

选中方法，找到下面Visibility，这里默认public，点击即可修改

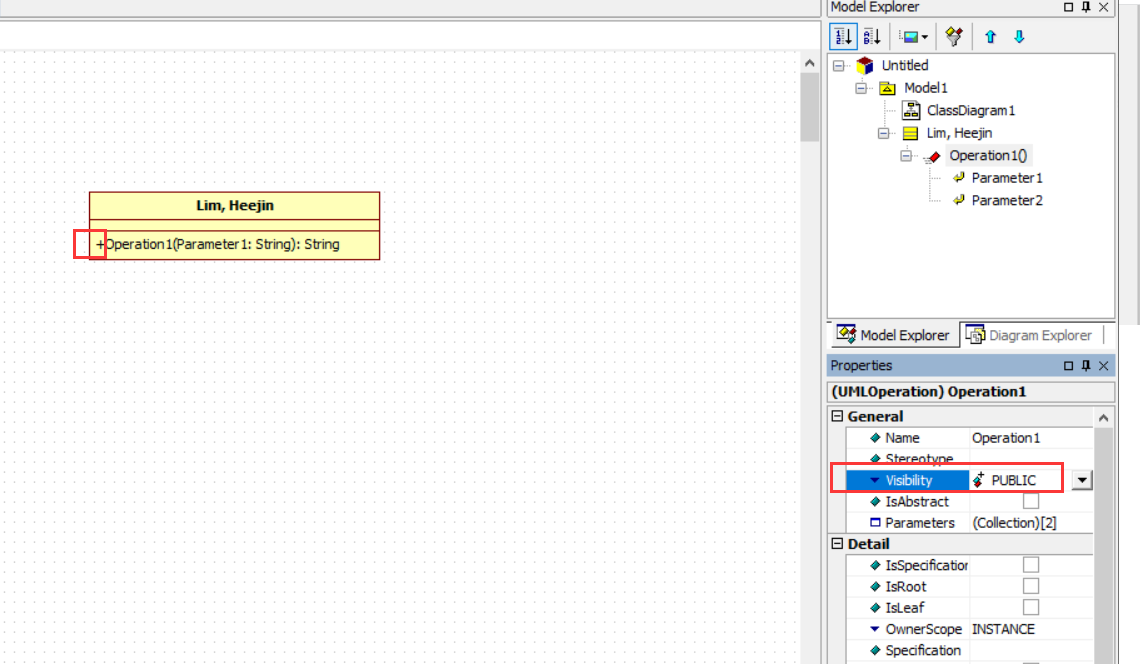

public显示的是+号
private显示的是-号
方法/属性的静态属性

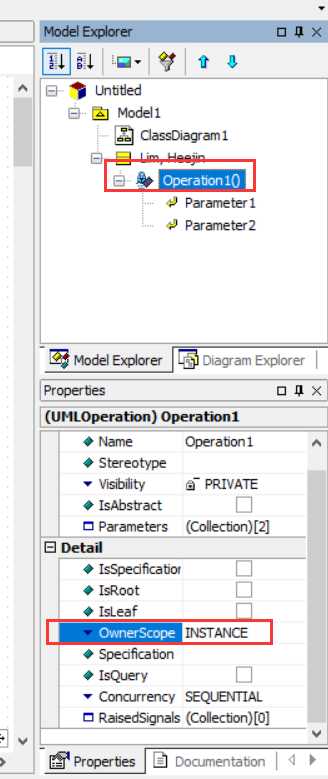

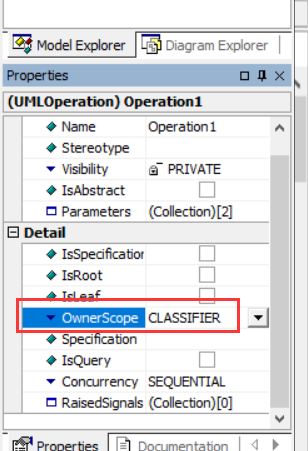

方法和属性设置静态属性的方法一致，这里以方法为例；选中方法，找到OwnerScope，讲其值改为CLASSIFIER
完成界面如下

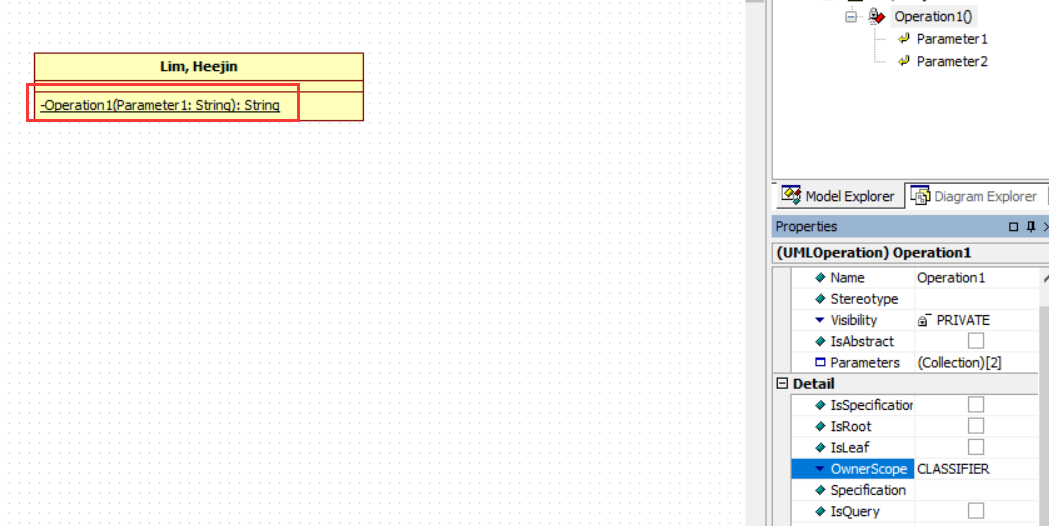

在类图中static属性显示为下划线
