准备工作

新建文件，参考画用例图的新建文件

画类图

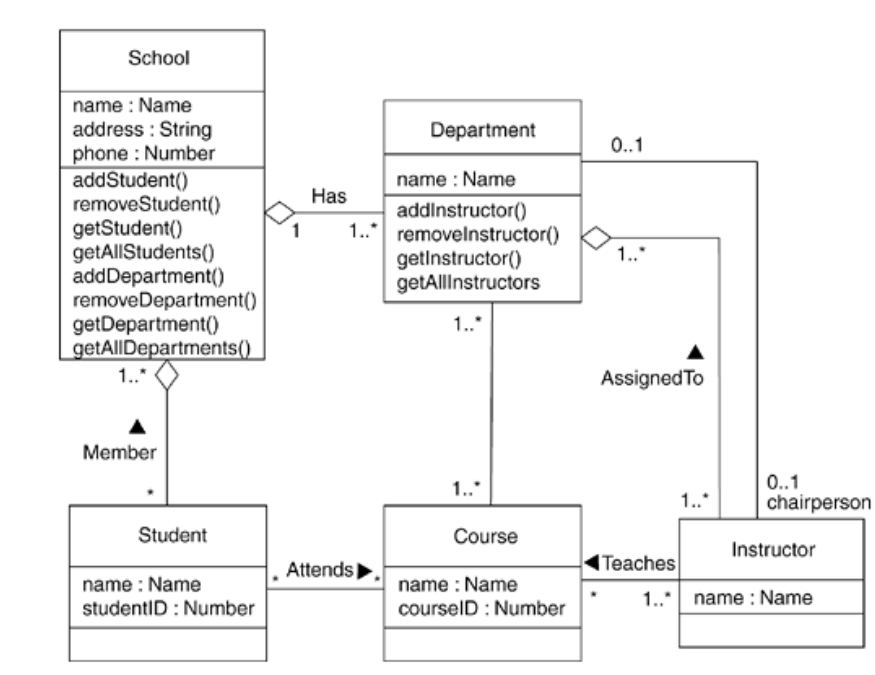

以此为例

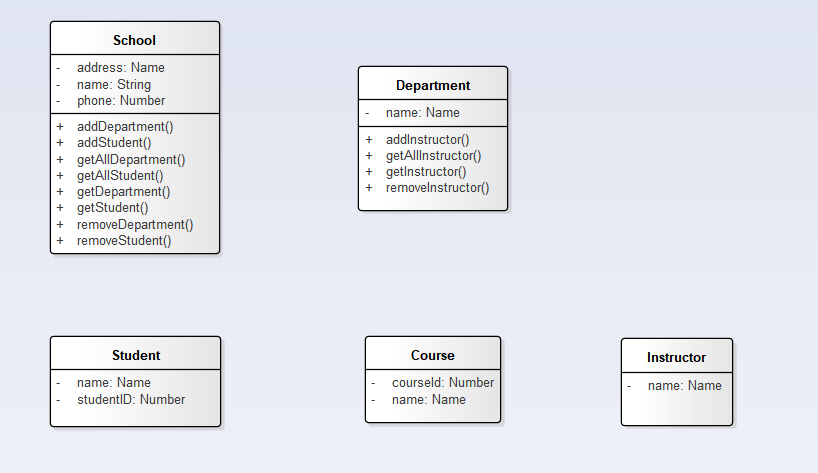

画类

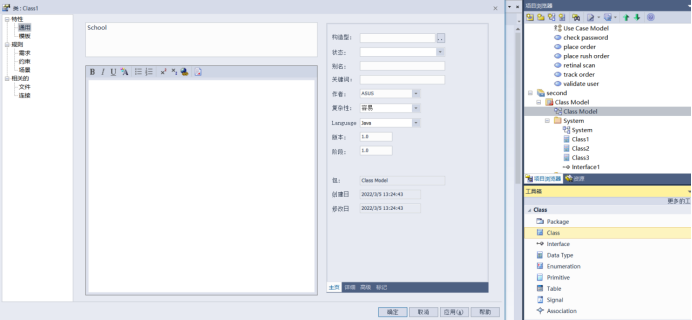

工具箱，选中calss->class拖拽到左侧，填写类名

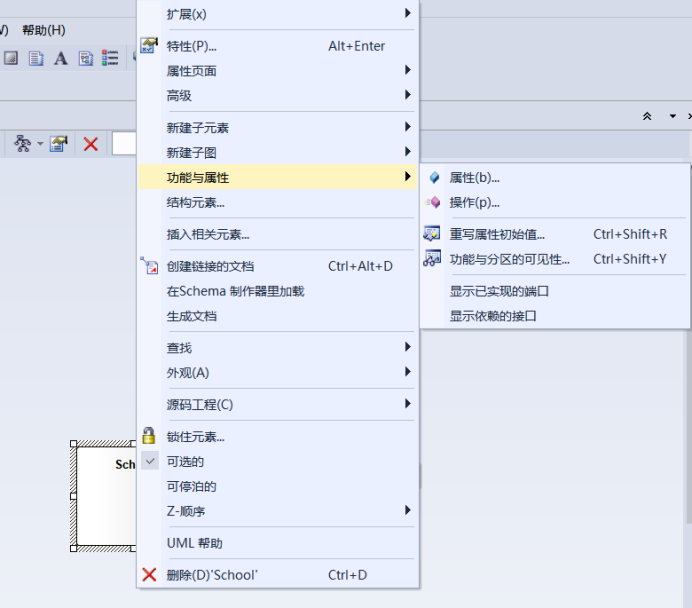

右键点击创建的类，选择功能与属性。属性类似于变量，功能类似于函数。为类添加属性和功能。

添加关系

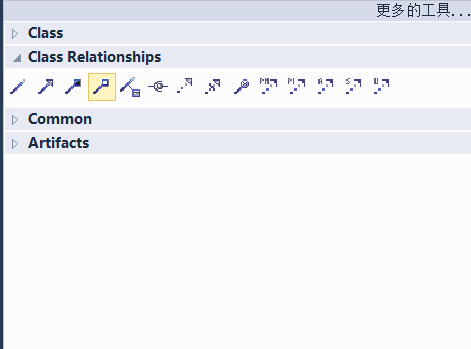

建好所有类后添加关系。工具箱class relationship中选中一种关系

选中一个类，按住鼠标，画线到另一个类

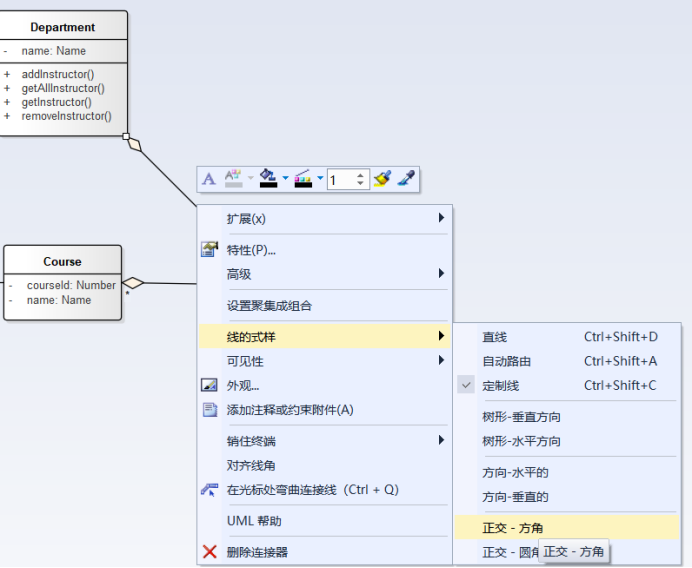

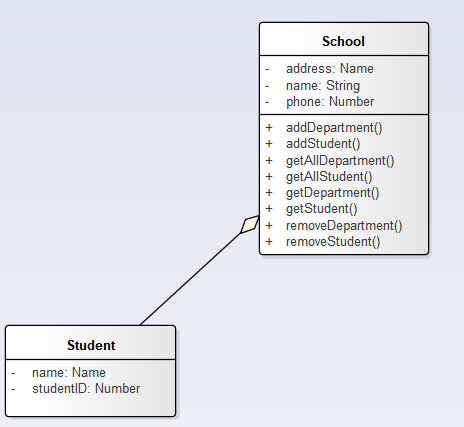

斜线看起来很乱？问题不大。选中线，右键更改线的样式为正交

设置角色基数

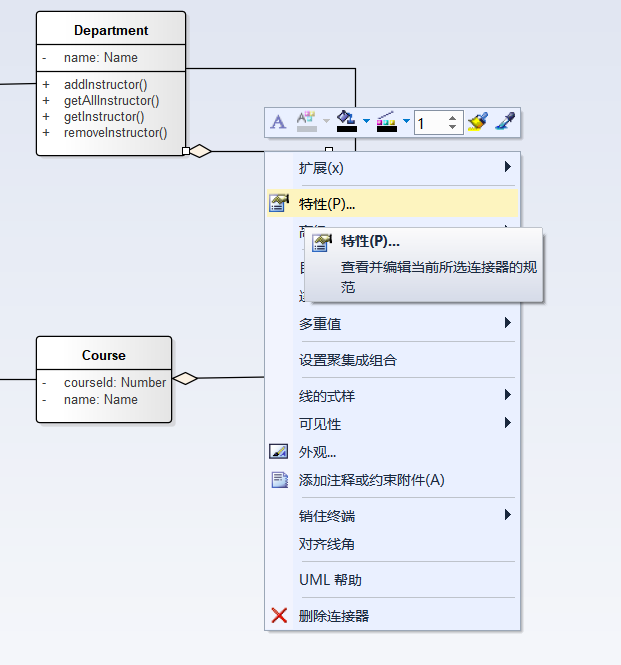

选中线，右键点击，选择特性

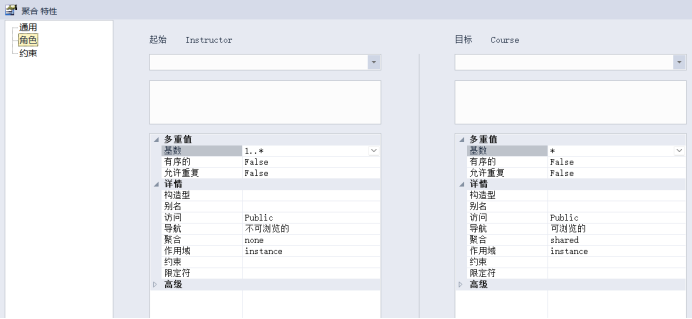

特性中选择角色，就可以设置基数了。

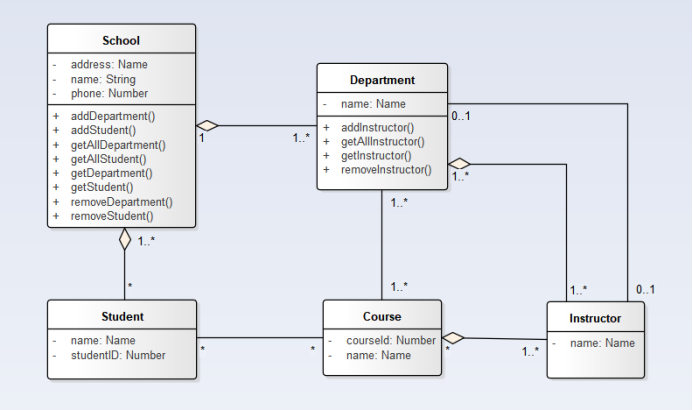

设置完成

添加注释

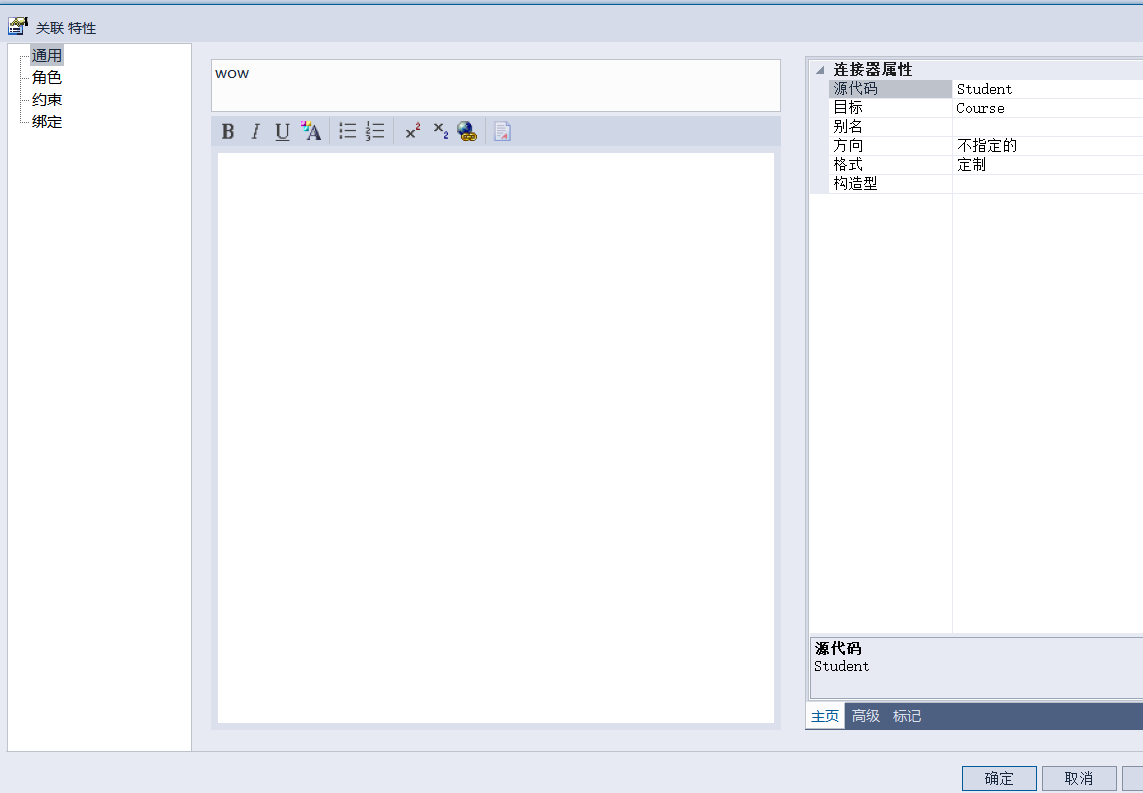

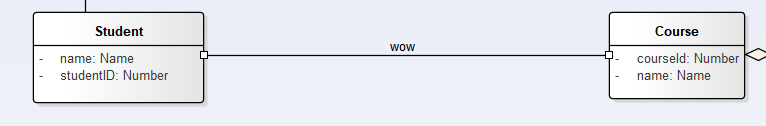

右键点击线，选择特性。在通用的第一个框里输入注释内容，就能显示在线上了。

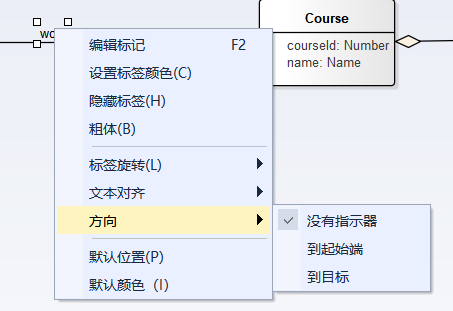

注释还能添加方向。右键点击注释部分，选择方向。

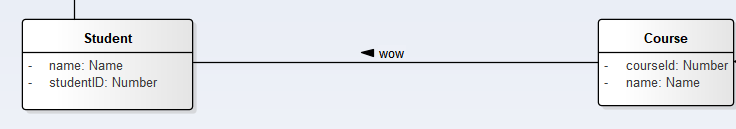

效果如下

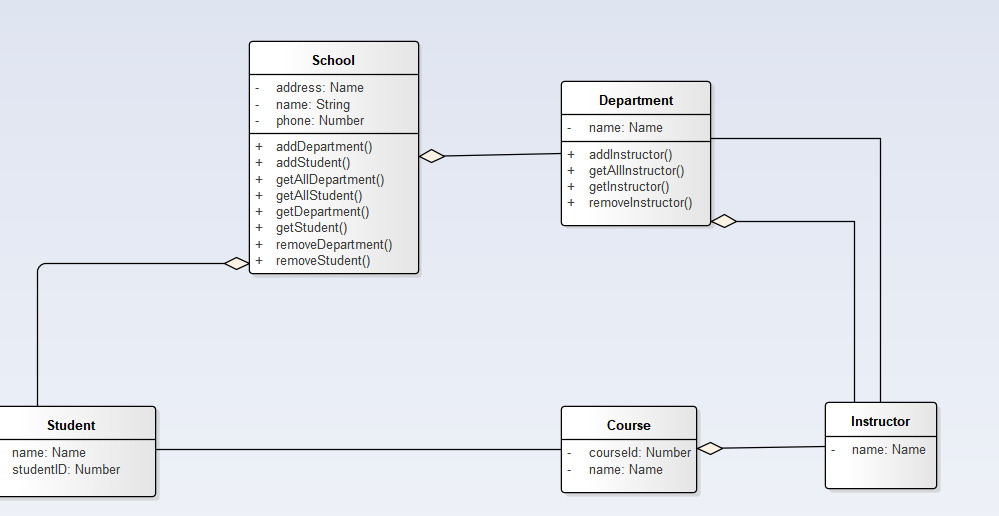

成果
