在学习设计模式，需要画类图，选用powerDesigner来操作。重新学习了下UML的关系，以及在Powdesigner中怎么花



1，建立class的Model

建立之前，先建立一个项目，在项目下，建立Model

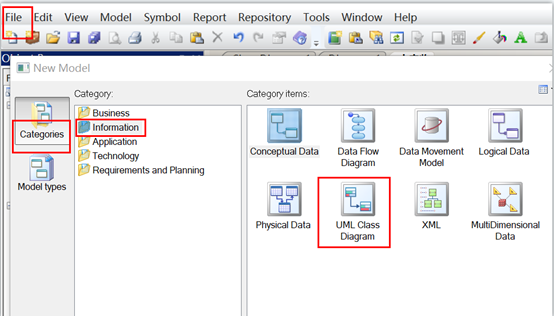

点击File à New Model

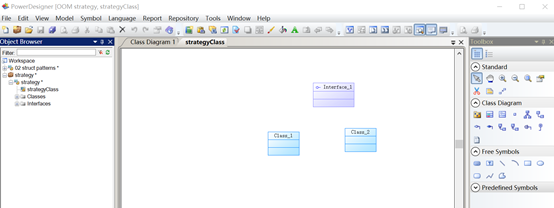

结果：



2，UML基础

这边主要内容，对应工具栏的Class Diagram



类





 矩形框 代表一个类Class。

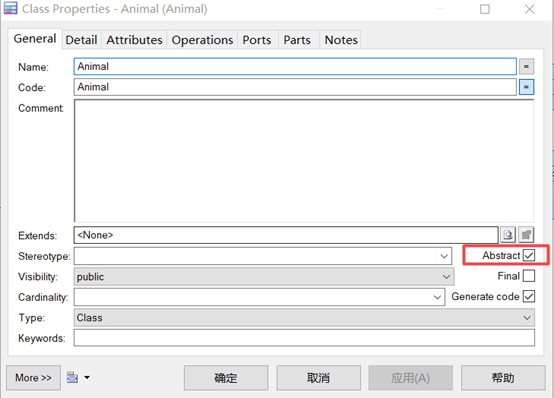

类图分三层，第一层显示类的名称。如果是抽象类，就用斜体显示。（设置类：Abstract

）

第二层是类的特性，通常是字段和属性。

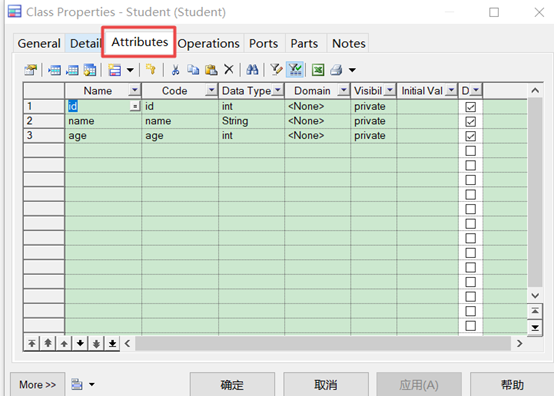

比如：学生的：id，姓名和年龄。在Attributes一栏添加属性：

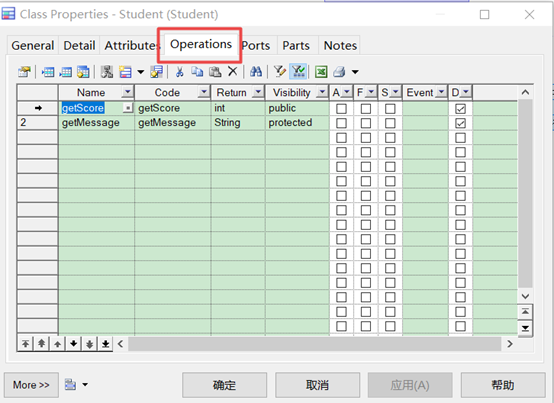

第三次是类的操作，通常是方法或行为。 在Operations一栏添加方法



注意前面的符号： ‘+’表示public, ‘-’ 表示private,  ‘#’ 表示 protected



接口：



第一行是接口名称，第二行是接口方法。

操作跟类相似，







关系

1, 泛化 generalization   用空心三角形+实线来表示

   泛化关系是用一条带空心箭头的直线表示的，如 A   B（A继承B）。在类之中是两个类之间的继承关系（extend）。



 Powdersigner toolbox 对应：泛化 Generalization



2, 实现 Realization用空心三角形 + 虚线 来表示

实现关系用一条带空心箭头的虚线表示的，如 A B（A实现B）

在类图中对应实现接口（implements ）

Powdersigner toolbox 对应：实现 Realization



3, 关联 Association用实线箭头来表示　　

关联关系使用一条直线表示的，如AB。它描述不同类的对象之间的结构关系，它在一段时间内将多个类的实例连接在一起。

   单向关联关系，它是用一条带箭头的直线来表示的，如A B，说明A“知道”B，而B“不知道”A。



Powdersigner:  实现 Association





4, 聚合 Aggregation用空心菱形 + 实线箭头来表示

聚合关系是用一条带空心菱形箭头的直线表示的，如 A  B（A聚合到B上，或者说B由A组成）

   与组合关系不同的是，整体和部分不是强依赖性的，即使整体不存在了，部分仍然存在。例如部门撤销以后，人员不会因此而消息，他们依然存在。或是如车和轮胎是整体和部分的关系，轮胎离开车仍然可以存在。



Powdersigner:  实现 Aggregation

聚合表示一种弱的‘拥有’关系，体现的是A对象可以包含B对象，但B对象不是A对象的一部分。



5, 组合 Composition用实心菱形 + 实线箭头来表示。

组合关系是用一条带实心菱形箭头的直线表示的，如 A B（A组合成B，或者说B由A构成）。组合关系用于类图，特别用于表示实体对象关系，表达整个拥有部分的语义。

   组合关系是一种强依赖的特殊聚合关系，如果整体不存在了，则部分也将消亡。例如母公司解体了，子公司也将不再存在。

组合（组成）是一种强的‘拥有’关系，体现了严格的部分和整体的关系，部分和整体的生命周期一样。

Powdersigner:  实现 Composition



6, 依赖Dependency关系 用虚线箭头表示

依赖关系是用一条带箭头的虚线表示的，如 A  B （A依赖于B）。它描述一个对象的修改会导致另外一个对象的修改这样的关系。



Powdersigner:  实现 Dependency



在设计类图中，应当保持单向依赖，杜绝双向依赖关系的产生。





总结：

了解关系后，就便于画图了。先从简单的开始。懂得画了，看类图就会更清晰一些。

在idea中查看类图：（右键基类--Diagrams--show Diagram； 快捷键：ctrl + alt + shift + u  ）

蓝色实线箭头是指继承关系

绿色虚线箭头是指接口实现关系
