对于画类图的工具很多，曾经学过用starUML画类图，但这个是用于Java语言的，对于用vs编程C++语言，个人感觉用visio会好一点。以下用以前面的俄罗斯方块游戏中的一个Block类为例来讲述

class Block

{

public:

Block(void);

void Init(); //初始化

void NewBlock(); //新建方块

POINT* GetBlockData();//获取方块坐标

int* Getkind(); //获取方块类型

int* Getstatu(); //获取方块状态

int* Getnextkind(); //获取下一个方块类型

~Block(void);

private:

POINT blockdata[4]; //方块数据

int kind; //方块类型

int nextkind; //下一个方块类型

int statu; //方块状态

};

首先创建一个类图，这不用说了。接下来我们要做一下准备工作，因为我们这里用了PSDK中的POINT类型，在种数据类型在visio数据类型

中找不到，所以我们先得追加这个数据类型。为了便于管理我们会先创建PSDK数据类型包.

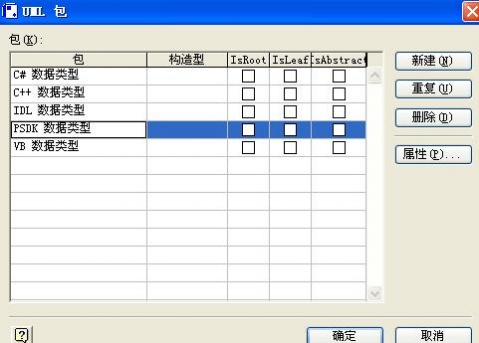

创建数据包：菜单->UML->包.打开[UML包]对话框.

点击[新建]按钮,在[包]列中输入[PSDK 数据类型],并确定

追加POINT数据类型：

这时我们可以看到模型资源管理器(若左边窗口没有，可以在从菜单->UML->视图->模型资源管理器调出)中选中刚建的

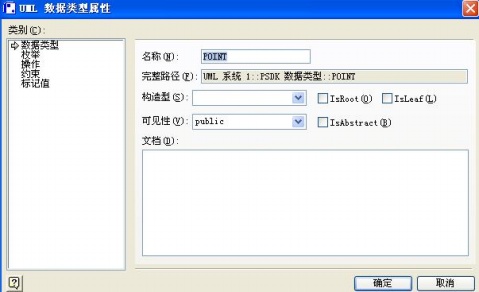

PSDK数据类型，再右击->新建->数据类型，打开UML数据类型属性对话框。选择[数据类型]项目,在名称项目中填写[POINT],选

择[确定]结束.

注意:在PSDK中POINT是一个结构体,但是由于我们并不关心POINT的细节,所以把POINT作为简单数据类型来处理.

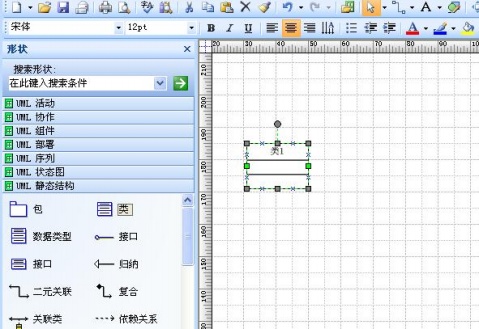

类：添加一个类很简单，从形状窗口中[UML静态结构]分类中拖动对象就可以了。

设定类的详细信息：设定类的详细信息的大部分工作都是同时属性对话框实现的.对于C++程序员来说,需要设定的内容包括类名,数据成员,成员函数.。

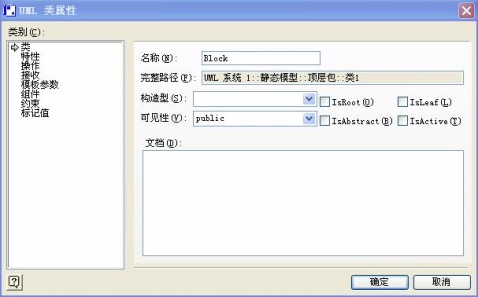

双击类或右击->属性 打开UML类属性对话框。在[类别]中选择[类]项目，然后在右面的名称栏目中写入类名就可以了。这里还可以设定类的一些属性，可以暂时先不管。

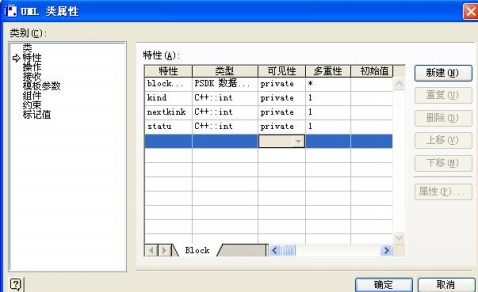

添加数据成员在右面的表格中追加成员函数。。[特性]栏目中写入变量名，[类型]是用来选择数据类型的。这里我们选择[POINT]。[可见性]栏

目选择的是这个成员是公共的(private)。[多重性]是指，在类中，数据成员的个数。[1]代表在这个类中，有而且只有一个数据成员。[0..1]

表示，没有或者有一个。可以在[初始值]中输入数据成员的初值。同样添加其它数据成员。

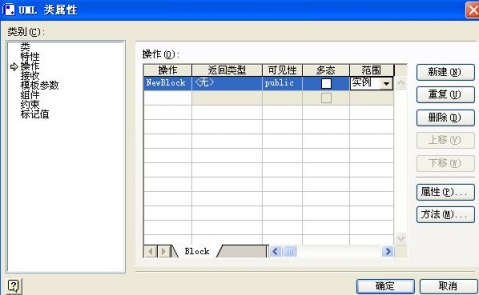

添加成员函数： 在[类别]窗口中选择[操作]项目。在右边表格中追加成员函数。在[操作]写函数名，在[可见性]中选择函数是，共有，保护还是私

有的。[多态]也就是使否是虚函数。[范围]表示一个函数是属于实例，还是属于类，静态函数，也被称为类的成员函数，普通的成员函数也被称为实例的成员函

数。所以如过，在这里选中了[分类器]，就说明这个函数是静态函数。

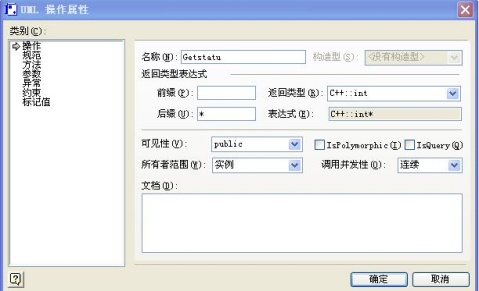

上面的操作，只是设定函数的一些基本信息，更详细的信息可以通过选中函数后，点击［属性］按钮，在出现的[UML操作属性]窗口中设定。首先是设定

函数的基本信息。和上面的窗口重复的内容，我们不再说明。我们只说明[前缀]和[后缀]。如果我们想要返回的类型是指针类型或者是应用类型的话，只要在

[后缀]中填写［＊］或［&］就可以了。

完成之后
