类图怎么画？

步骤：

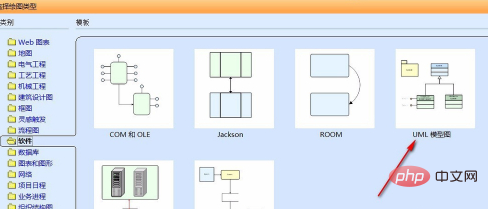

1、打开visio画图软件，在左边的导航中选择“软件”选项，在右边会有很多图，我们会看到UML图，点击选择进入。

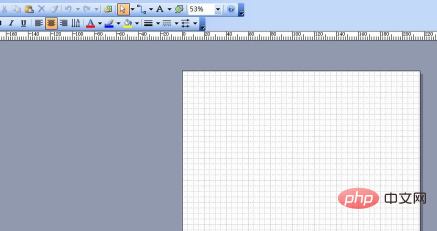

2、我们会进入画图的界面，在上面导航区有个百分比的选项，默认的画图区域比较小，我们可以调整百分比，更方便自己画图。

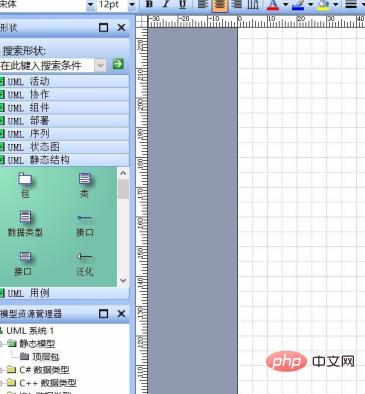

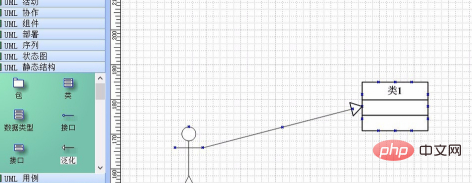

3、在左边的导航里有很多相关的组件，只要点击大标题即可展开，我们可以根据自己的需要选择想要的类、依赖关系等组件，如果你用的很熟的话也可以在上面搜索得到你想到的组件。

4、找到你需要的组件，鼠标左击选择它， 按住鼠标不放，直接拖到右边你想放的画图区域就可以松开。如果需要相同的，你可以点击已经拖到右边的组件，复制粘贴即可得到。

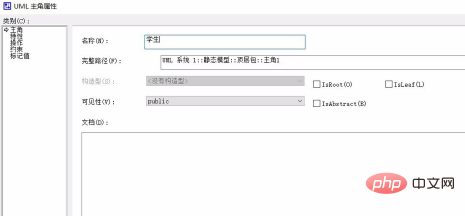

5、组件需要改变其名字，我们只要鼠标双击，便可以改变组件的名字，属性，得到我们想到的组件名称等。

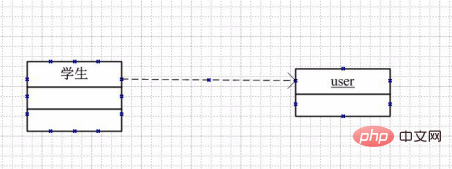

6、依赖关系是UML类图中常用的一种关系，它说明一个事物规范的变化可能影响到使用它的另一个事务，但反之则不然。依赖关系的表示法是虚线箭头，箭头尾部的元素依赖箭头头部的元素，是use-a的关系。

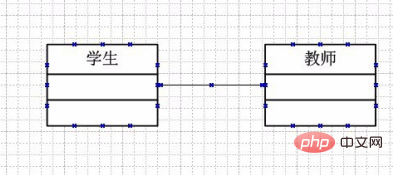

7、关联关系也是比较常用的关系。关联用于描述类与类之间的连接，是has­-a的关系。

8、我们只要仔细的理清各个模块的关系，写个大体上的草稿，然后根据草稿便可以轻松得知彼此之间的关系，画出UML类图，但前提是掌握UML类图相关知识点额基本概念。
