本文介绍如何使用 PlantUml 插件来画 Uml 图

一、PlantUml简介

PlantUML 是一个可以快速编写各种图表的工具，可以通过安装 Intellij Idea 或者 Vs Code 插件来画图，也可以在线编辑，链接为：

https://www.plantuml.com/plantuml/uml/SyfFKj2rKt3CoKnELR1Io4ZDoSa70000

类图示例文档链接为：

https://plantuml.com/zh/class-diagram

动动发财小手，关注 + 点赞 + 收藏不迷路。

二、类与类之间关系汇总整理

1. 依赖关系(Dependency)

单向，表示一个类依赖于另一个类的定义，其中一个类的变化将影响另外一个类，是一种“use a”关系

如果A依赖于B，则B表现为A的局部变量，方法参数，静态方法调用等

局部变量

public class Animal {public void drink() {Water water = new Water();//局部变量....}
}

方法参数

public class Animal {public void drink(Water water) {//方法参数....}
}

静态方法调用

public class Animal {public void drink() {Water.drink();//静态方法调用....}
}

2. 关联关系(Association)

单向或双向（通常我们需要避免使用双向关联关系），是一种"has a"关系，如果A单向关联B，则可以说A has a B，通常表现为全局变量。

单向关联：

public class Person {public Phone phone;public void setPhone(Phone phone) {this.phone = phone;}public Phone getPhone() {return phone;}
}

双向关联：

public class Man {public Women women;public void setWomen(Women women) {this.women = women;}public Women getWomen() {return women;}
}public class Women {public Man man;public void setMan(Man man) {this.man = man;}public Man getMan() {return man;}
}

3. 聚合关系(Aggregation)、组合关系(Composition)

这两个关系我们放在一起，因为他们看似十分的相似，但是却有着本质的区别。

聚合

不同的工种聚合在一起变成了施工人员，施工人员包含工程师、电工、木工等，是整体和个体之间的关系,即 has-a 的关系，此时整体与部分之间是可分离的，他们可以具有各自的生命周期。即施工人员可以不存在，但是工程师仍然存在。

public class Builders {public Engineer engineer;public void setEngineer(Engineer engineer) {this.engineer = engineer;}public Engineer getEngineer() {return engineer;}
}

组合

电脑由cpu、内存、硬盘组合而成，虽然组合和聚合我们都说“有”什么，但是这个“有”是不同的，他体现的是一种 contains-a 的关系，这种关系比聚合更强，也称为强聚合；他同样体现整体与部分间的关系，但此时整体与部分是不可分的，整体的生命周期结束也就意味着部分的生命周期结束，比如cpu坏了，电脑也就无法使用。

public class Computer {public Cpu cpu;public void setCpu(Cpu cpu) {this.cpu = cpu;}public Cpu getCpu() {return cpu;}
}

4. 继承关系(extends)

类继承抽象类，子类继承父类都属于这种关系

public class Child extends Father {
}

5. 实现关系(implements)

类实现接口

public class MyRunnable implements Runnable {@Overridepublic void run() {}
}

三、PlantUml类图语法介绍

1. 类属性字段以及方法访问权限映射关系**

符号	访问权限
-	private
#	protected
~	package private
+	public

2. 依赖

Water <… Animal : 依赖

3. 关联

Phone <-- Person : 关联

4. 双向关联

Man <–> Women : 双向关联

5. 聚合

Engineer <–o Builders : 聚合

6. 组合

Cpu <–* Computer : 组合

7. 继承

Father <|-- Child : 继承

8. 实现

Runnable <|… MyRunnable : implements

9. 其他

箭头方向可以在左边，也可以在右边。
–表示纵向的实线，-表示横向的实线。
…表示纵向的虚线，-表示横向的虚线。
在符号两侧可以用""来添加对元素的说明。
在关系末尾可以用:来添加对关系的说明。

四、类图

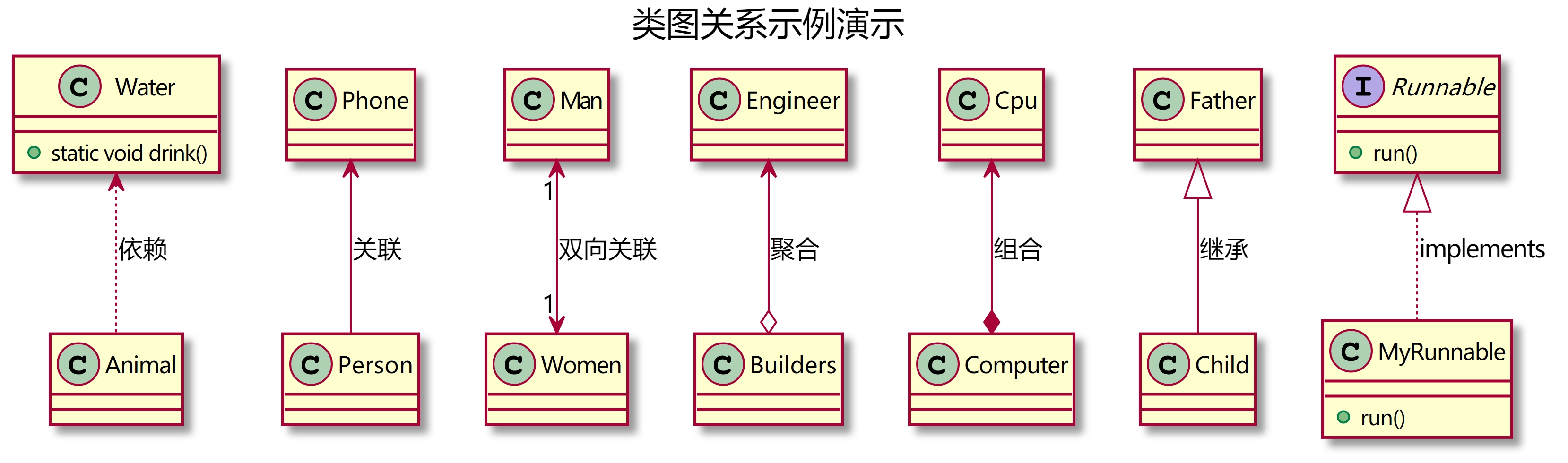

类图如下：

五、类图 PlantUml 代码

plantuml 代码如下：

@startuml
scale 300 widthtitle 类图关系示例演示class Water {
+static void drink()
}class Animal {
}class Phone {
}class Person {
}class Man {
}class Women {
}class Engineer {
}class Builders {
}class Cpu {
}class Computer {
}class Father {
}class Child {
}interface Runnable {
+run()
}class MyRunnable {
+run()
}Water <.. Animal : 依赖
Phone <-- Person : 关联
Man "1" <--> "1" Women : 双向关联
Engineer <--o Builders : 聚合
Cpu <--* Computer : 组合
Father <|-- Child : 继承
Runnable <|.. MyRunnable : implements
@enduml
