小伙伴们在设计显示接口的时候，常常会遇到显示器支持格式的问题，这里呢就简要的介绍下格式握手的重要协议EDID。

        EDID（ExtendedDisplay Indentification Data Standard）就是显示器通过DDC（Display DataChannel）传输数据给主控器的一个标准。目前已经发布了三个版本，数据量分为128字节或256字节。

        DDC总线分为DDC1、DDC2B、DDC2Bi、DDC2B+、DDC2AB等各个级别，目前一般的显示器都会实现前2种。

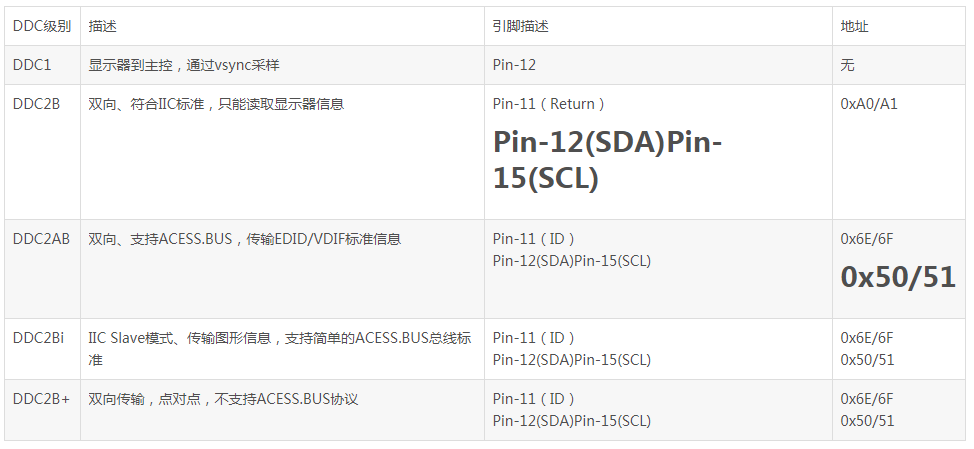

表1 DDC总线各级别描述

  一般在VGA、DVI和HDMI接口中会用到EDID相关信息。DVI有多种规格，分别是DVI-A（实际上就是VGA）、DVI-D（数据信号，TMDS电平）、DVI-I（A+D，兼容模拟和数字信号）。HDMI就是在DVI-D的基础上封装了音频信号和具有加密传输的功能。

        EDID基础版一共包含128字节有效信息。需要多字节表示一个信息项的，高地址处存储高字节，低地址处存储低字节。256字节的扩展版不是强制必须的

1. 基本的EDID构成(V1.x)

         基本的EDID信息如下表2所示。

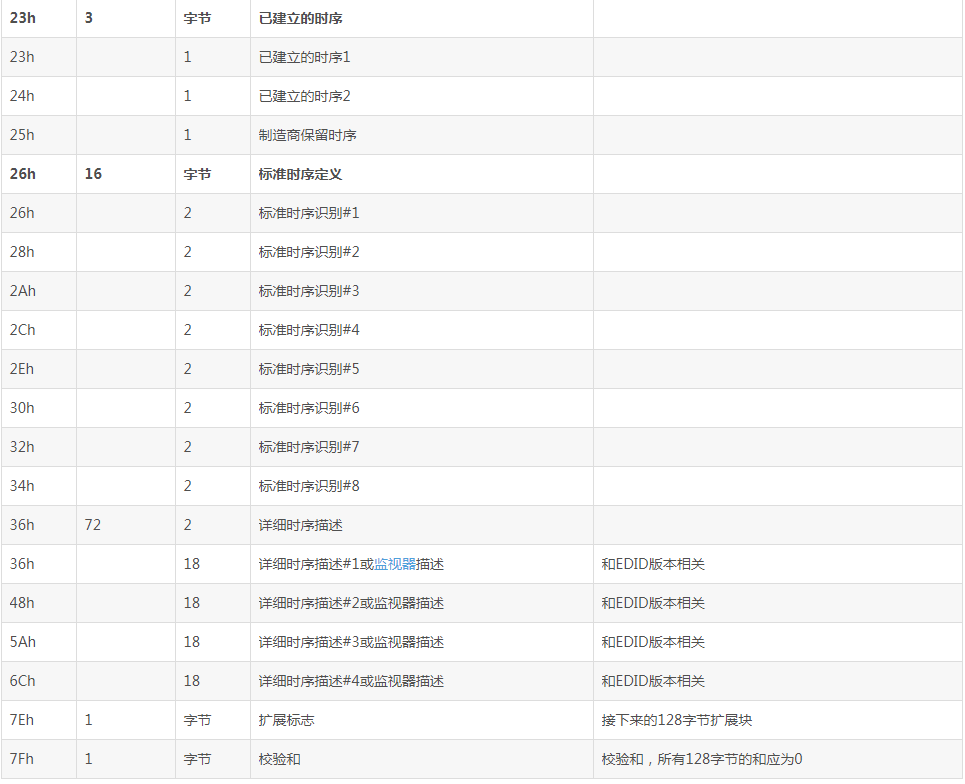

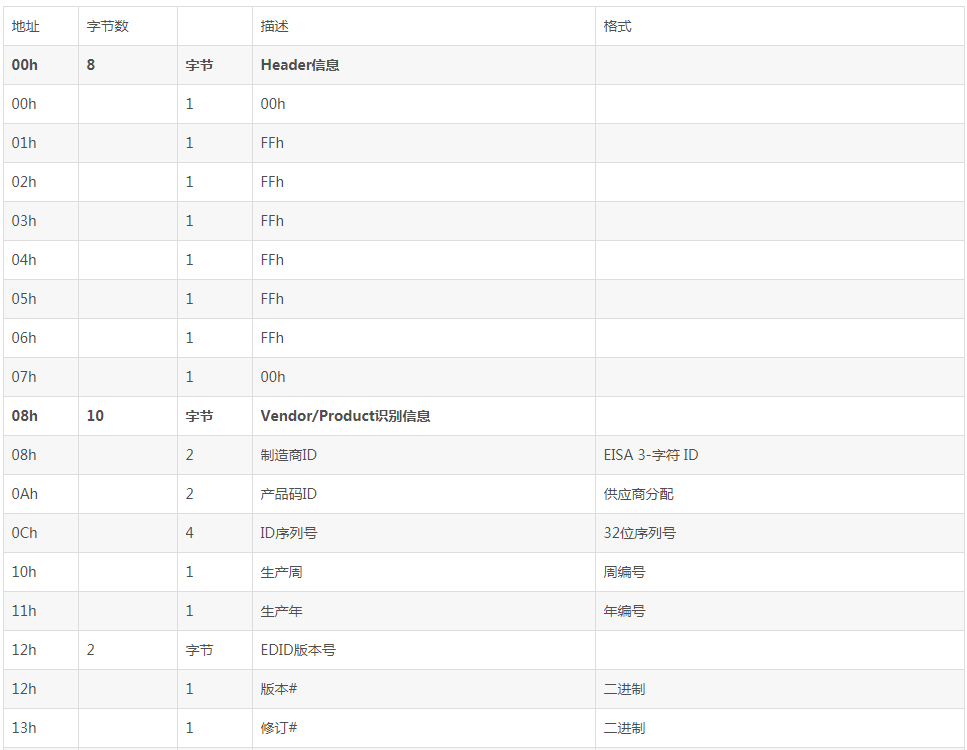

表2 基本的EDID信息

1.1 基本显示参数

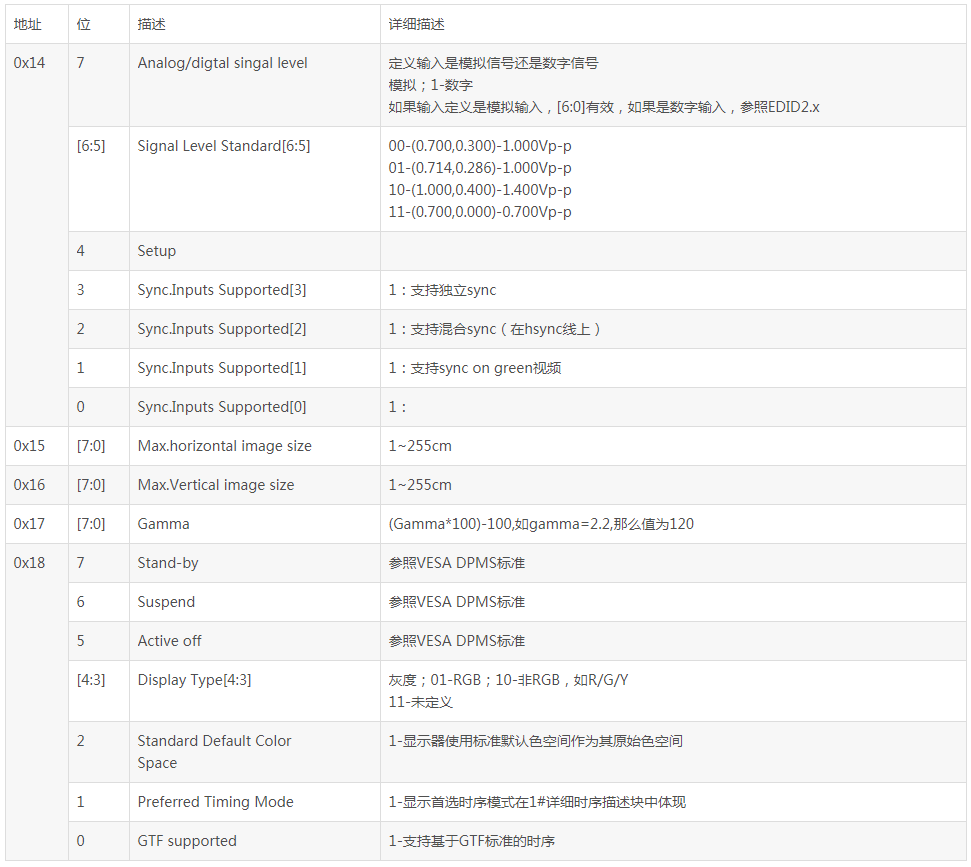

基本的显示参数由5字节构成，详细含义如下表3所示。

表3 基本显示参数表

1.2 建立时序

建立时序如下表4所示，对应位为‘1’表示支持该时序标准

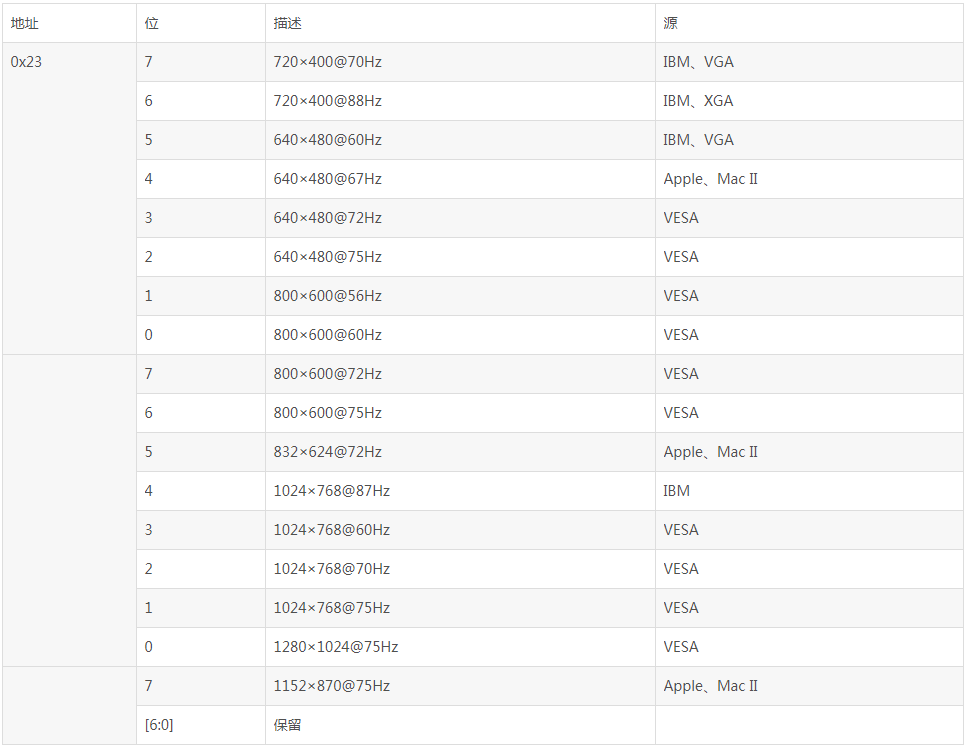

表4 已建立时序表

1.3 标准时序定义

        16个字节，每两个字节为1组，不使用的字节都要设置成为01h。详细定义如下表5。

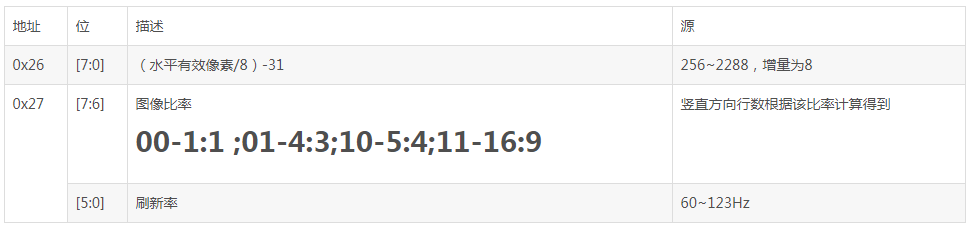

 表5 标准时序定义

1.4 详细时序描述

         详细时序描述共5栏，每栏18个字节。具体内容如下表6所示。

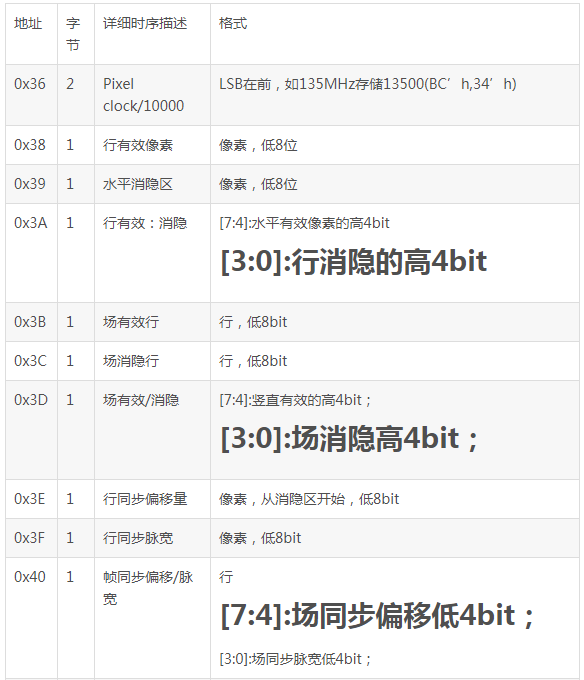

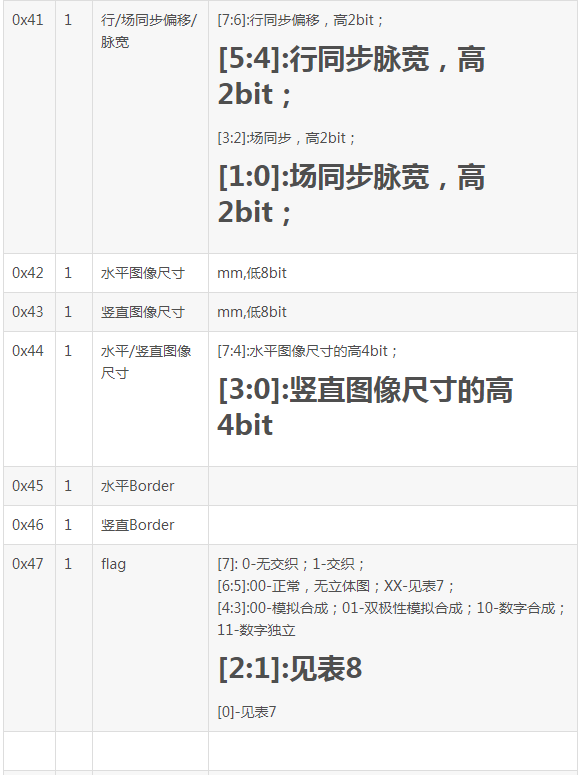

表6 详细时序描述

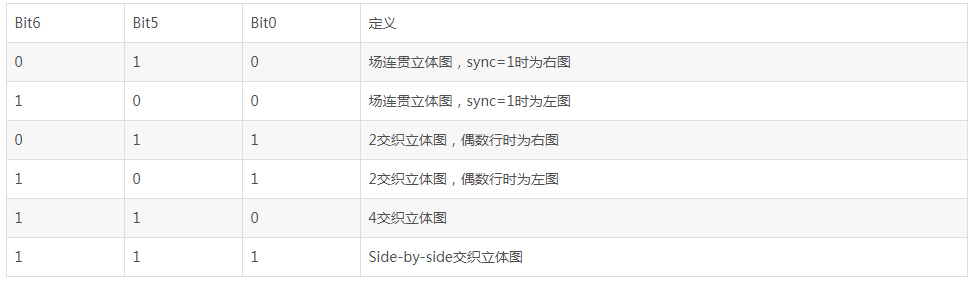

表7 立体图像模式位

表8 同步信号描述
