链路聚合的介绍以及配置

article/2025/4/28 21:22:22

1、链路聚合技术的背景：交换机与交换机之间如果流量很大的时候会出现带宽不足的问题。（路由器与路由器）、（交换机与服务器之间）

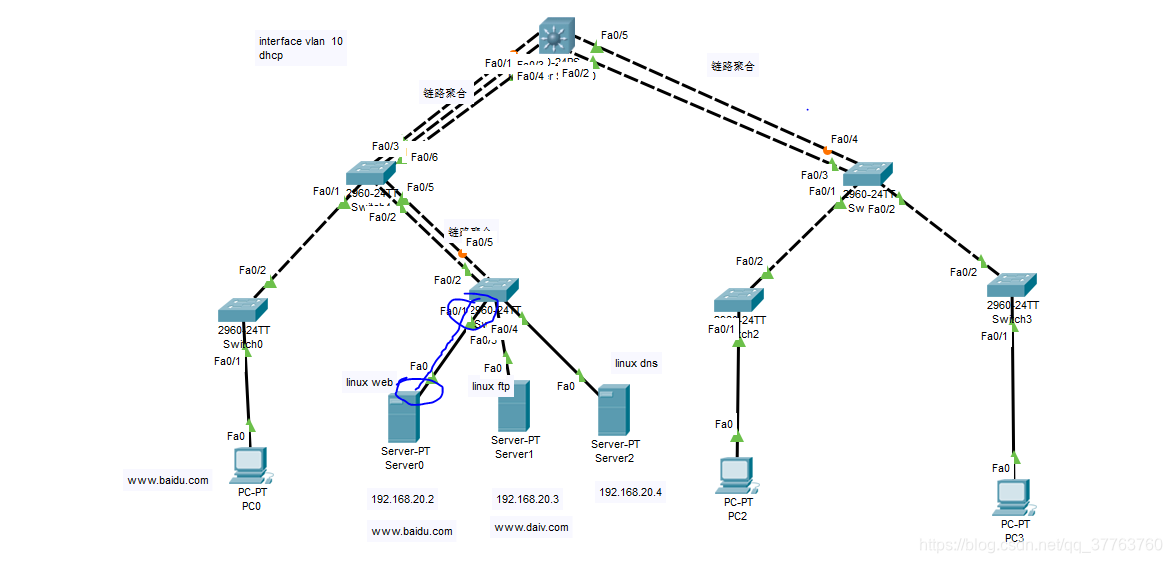

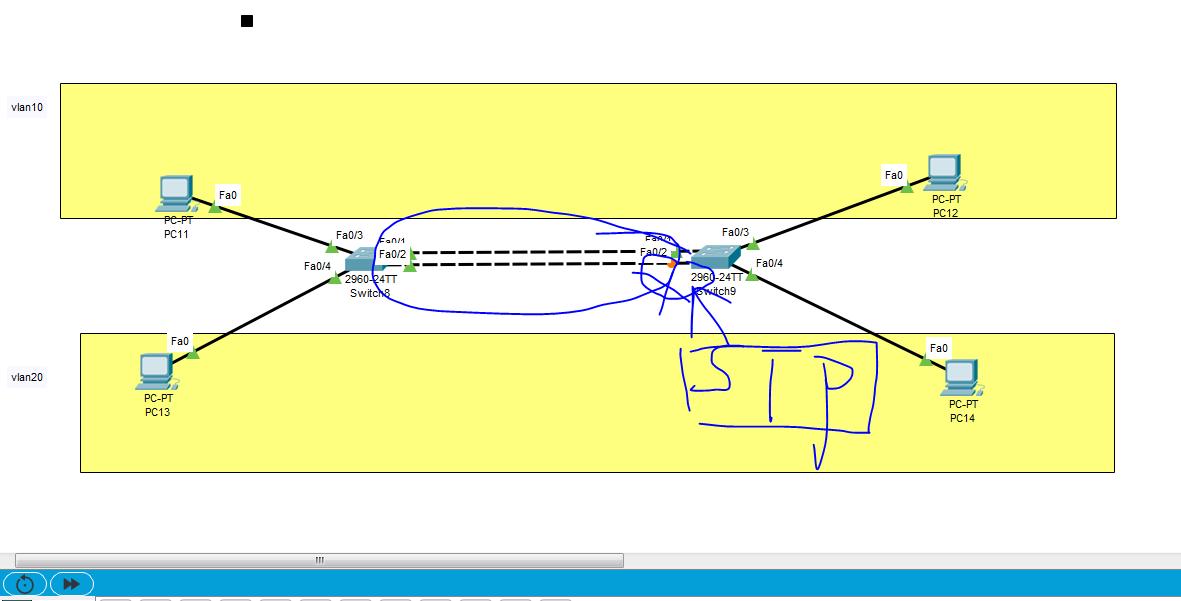

因为当我们在交换机与交换机增加线路时会出现环路，默认情况下CISCO启用了STP技术（会把环路给我们断点）。会把我们增加的线路给假DOWN。无论交换机与交换机之间增加多少线路默认情况由STP只启一根线路。
2. 链路聚合作用：
- （1）增加带宽
- （2）实现冗余备份
- （3）实现负载均衡
3. 链路聚合的配置：
- 华为链路聚合配置
  - 注意：
    - （1）华为配置虚拟链路时，要把端口清除所有配置，再把端口加入虚拟链路，在虚拟链路上配置trunk 或者access
    - （2）由于某些设备的特殊性，链路聚合设备之间线路两边端口要一样。（最好链路聚合的两边设备的型号也要一样）
  - lacp 模式链路聚合：可以实现链路负载分担和链路冗余备份的双重功能
  - SwitchA] interface eth-trunk 1
  - [SwitchA-Eth-Trunk1] mode lacp
  - [SwitchA-Eth-Trunk1] quit
  - [SwitchA] interface gigabitethernet 0/0/1
  - [SwitchA-GigabitEthernet0/0/1] eth-trunk 1
  - [SwitchA-GigabitEthernet0/0/1] quit
  - [SwitchA] interface gigabitethernet 0/0/2
  - [SwitchA-GigabitEthernet0/0/2] eth-trunk 1
  - [SwitchA-GigabitEthernet0/0/2] quit
  - [SwitchA] interface gigabitethernet 0/0/3
  - [SwitchA-GigabitEthernet0/0/3] eth-trunk 1
  - [SwitchA-GigabitEthernet0/0/3] quit
  - 在SwitchA上配置系统优先级为100，使其成为LACP主动端
  - [SwitchA] lacp priority 100 默认32768 优先级越小越优先
  - 在SwitchA上配置活动接口上限阈值为2 设置设置最大的上限数，多余的线路做热备份，只有lacp-static模式中存在此配置
  - [SwitchA] interface eth-trunk 1
  - [SwitchA-Eth-Trunk1] max active-linknumber 2
  - [SwitchA-Eth-Trunk1] quit
  - 在SwitchA上配置接口优先级确定活动链路
  - [SwitchA] interface gigabitethernet 0/0/1 活动接口
  - [SwitchA-GigabitEthernet0/0/1] lacp priority 100 默认32768 优先级越小越优先
  - [SwitchA-GigabitEthernet0/0/1] quit
  - [SwitchA] interface gigabitethernet 0/0/2 活动接口
  - [SwitchA-GigabitEthernet0/0/2] lacp priority 100
  - [SwitchA-GigabitEthernet0/0/2] quit
  - 手工负载分担模式链路聚合：手工负载分担模式下，Eth-Trunk的建立、成员接口的加入完全由手工来配置。该模式下所有活动链路都参与数据的转发，平均分担流量，因此称为负载分担模式。如果某条活动链路故障，链路聚合组自动在剩余的活动链路中平均分担流量.
    - （1) 进入虚拟链路端口：interface Eth-Trunk 1
    - （2）把真实端口加入虚拟链路：trunkport Ethernet 0/0/1 to 0/0/2
- 思科链路聚合配置
  - 链路聚合负载均衡：
    - Switch(config)#port-channeld-balance ?
    - dst-ip Dst IP Addr
    - dst-mac Dst MacAddr
    - src-dst-ip Src XORDst IP Addr
    - src-dst-mac SrcXOR Dst Mac Addr
    - src-ip Src IP Addr
    - src-mac Src MacAddr
    - Switch#showetherchannel load-balance
    - EtherChannelLoad-Balancing Operational State (src-mac):
    - Non-IP: Source MACaddress
    - IPv4: Source MACaddress
    - IPv6: Source MAC address
  - 三层交换机链路聚合：
    - （1）进入对应的两个端口：interface range f 0/3-4
    - （2）把二层端口配置成三层端口：no switchport
    - （3）开启链路聚合：channel-group 1 mode on
    - （4）进入虚拟链路端口：interface port-channel 1
    - （5）给虚拟链路配置ip 地址：IP address 192.168.10.1 255.255.255.0
    - （6）三层交换机与二层交换机链路聚合时用二层链路聚合
  - 二层交换机链路聚合：
    - (1) 进入对应的两个端口:interface range f 0/3-4
    - (2) 开启链路聚合：channel-group 1 mode on
4.配置链路聚合的注意事项：
- （1) 端口均为全双工模式：duplex full （auto模式：自动学习、full：同时接受和发送数据、half：同时接受或发送数据）
- （2）端口速率相同：speed 100
- （3）端口的类型必须一样，比如同为以太口或同为光纤口
- （4）端口同为access端口并且属于同一个VLAN或同为TRUNK端口
- （5）如果端口为TRUNK端口，则其allowed vlan 和native vlan属性也应该相同
- （6）交换机最多可配置48个etherchannel
- （7）pagp模式的etherchannel最多可以配置8个相同类型的端口，即每个设备4个端口（思科私有协议）
- （8）lacp模式的etherchannel最多可以配置16个相同类型的端口，即每个设备8个端口
5. 链路聚合的模式作用：
- （1）on ：采用协议：无、手工静态强制接口工作在etherchannel下。特点是基本不占资源，这也是工作中所采用的模式。
- （2）Auto ：采用协议：pagp 、只能接收pagp协商消息，并做出回应同意工作在etherchannel下，并不主动发现pagp协商。
- （3）desirable ：采用协议：pagp 、主动发送pagp协商消息，主动要对方工作在etherchannel
- （4）passive ：采用协议：lacp 、只接收LACP协商消息，并做出回应同意工作在etherchannel下，并不主动发出LACP协商。
- （5）active ：采用协议：lacp 、主动发送LACP协商消息，主动要求对方工作在etherchannel下。
- 注意：pagp 是思科的私有协议，其余厂商设备不支持。lacp是公有协议，大部分厂商设备支持。
6. 链路聚合的原理：将多个物理线路绑捆成一根逻辑线路（port-channel 1），从而增加线路带宽（稳定）。线路的冗余备份（可靠性），线路负责均衡（流量均衡），实现线路的稳定性。
- - （1）因为当我们在交换机与交换机增加线路时会出现环路，默认情况下CISCO启用了STP技术（会把环路给我们断点）。会把我们增加的线路给假DOWN。无论交换机与交换机之间增加多少线路默认情况由STP只启一根线路。
  - （2）逻辑线路（port-channel 1）作用：你在逻辑接口下做的配置会自动下发链路聚合物理接口下面。
