ResNet有2个基本的block，一个是Identity Block，输入和输出的dimension是一样的，所以可以串联多个；另外一个基本block是Conv Block，输入和输出的dimension是不一样的，所以不能连续串联，它的作用本来就是为了改变特征向量的dimension

因为CNN最后都是要把输入图像一点点的转换成很小但是depth很深的feature map，一般的套路是用统一的比较小的kernel（比如VGG都是用3*3），但是随着网络深度的增加，output的channel也增大（学到的东西越来越复杂），所以有必要在进入Identity Block之前，用Conv Block转换一下维度，这样后面就可以连续接Identity Block.

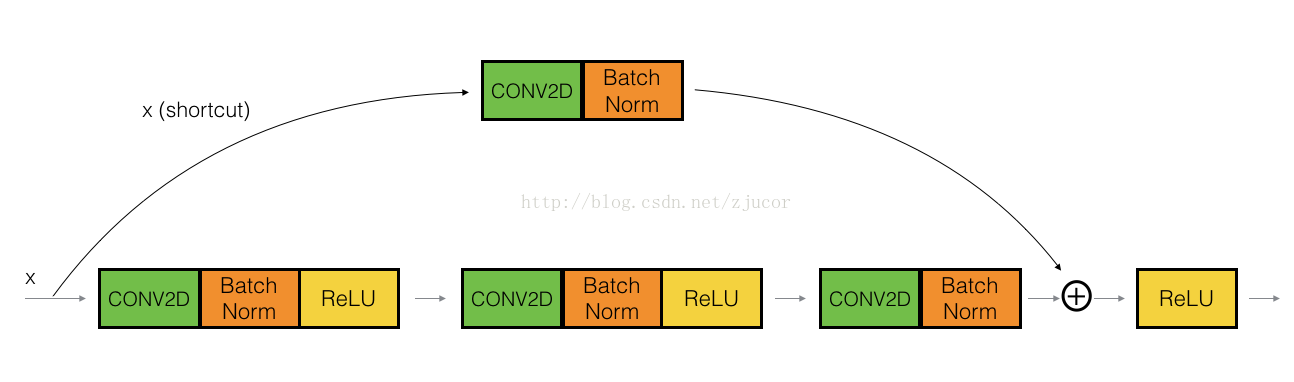

Conv Block:

Identity Block:

其实就是在shortcut path的地方加上一个conv2D layer（1*1 filter size），然后在main path改变dimension，并与shortcut path对应起来.

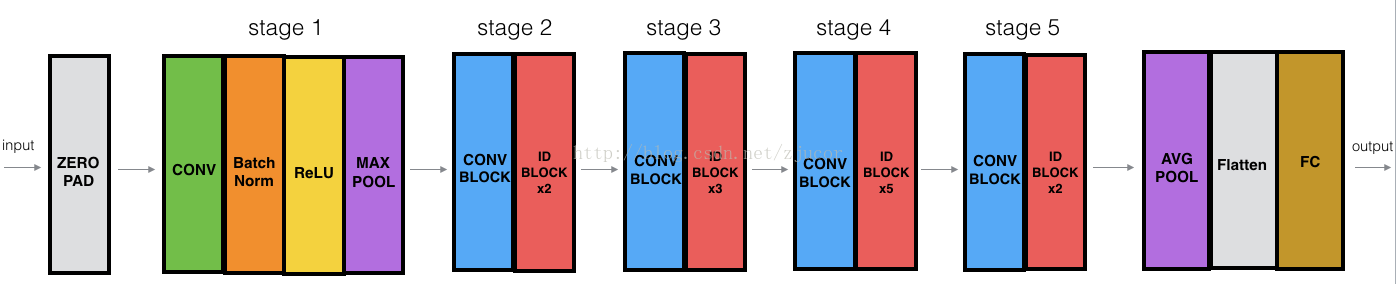

ResNetV1-50流程如下, 不使用bottleneck, 且只有resnetv1在initial_conv后面做BN和Relu:

block_sizes=[3, 4, 6, 3]指的是stage1(first pool)之后的4个layer的block数, 分别对应res2,res3,res4,res5,每一个layer的第一个block在shortcut上做conv+BN, 即Conv Block
inputs: (1, 720, 1280, 3)
initial_conv:conv2d_fixed_padding()1. kernel_size=7, 先做padding(1, 720, 1280, 3) -> (1, 726, 1286, 3)2. conv2d kernels=[7, 7, 3, 64], stride=2, VALID 卷积. 7x7的kernel, padding都为3, 为了保证左上角和卷积核中心点对其(1, 726, 1286, 3) -> (1, 360, 640, 64)3. BN, Relu (只有resnetv1在第一次conv后面做BN和Relu)
initial_max_pool:k=3, s=2, padding='SAME', (1, 360, 640, 64) -> (1, 180, 320, 64)
以下均为不使用bottleneck的building_block
block_layer1:(有3个block, layer间stride=1(上一层做pool了), 64个filter, 不使用bottleneck(若使用bottleneck 卷积核数量需乘4))1. 第一个block:Conv Block有projection_shortcut, 且strides可以等于1或者2Identity Block没有projection_shortcut, 且strides只能等于1`inputs = block_fn(inputs, filters, training, projection_shortcut, strides, data_format)`shortcut做[1, 1, 64, 64], stride=1的conv和BN, shape不变然后和主要分支里input做3次卷积后的结果相加, 一起Relu, 注意block里最后一次卷积后只有BN没有Reluinput:    conv-bn-relu-conv-bn-relu-conv-bn  和shortcut相加后再做relushortcut: conv-bn                            shortcut: [1, 1, 64, 64], s=1, (1, 180, 320, 64) -> (1, 180, 320, 64)input做两次[3, 3, 64, 64], s=1的卷积, shape不变(1, 180, 320, 64) -> (1, 180, 320, 64) -> (1, 180, 320, 64)inputs += shortcut, 再relu2. 对剩下的2个block, 每个block操作相同:`inputs = block_fn(inputs, filters, training, None, 1, data_format)`shortcut直接和input卷积结果相加, 不做conv-bninput做两次[3, 3, 64, 64], s=1的卷积, shape不变(1, 180, 320, 64) -> (1, 180, 320, 64) -> (1, 180, 320, 64)inputs += shortcut, 再relu
block_layer2/3/4同block_layer1, 只是每个layer的identity block数量不同, 卷积核数量和layer间stride也不同, 不过仍然只有第一个conv block的shortcut做conv-bn
block_layer2: 4个block, 128个filter, layer间stride=2 (因为上一层出来后没有pool)1. 第一个block:对shortcut做kernel=[1, 1, 64, 128], s=2的conv和BN, (1, 180, 320, 64) -> (1, 90, 160, 128)对主要分支先做kernel=[3, 3, 64, 128], s=2的卷积, padding='VALID', (1, 180, 320, 64) -> (1, 90, 160, 128)再做kernel=[3, 3, 128, 128], s=1的卷积, padding='SAME', (1, 90, 160, 128) -> (1, 90, 160, 128)2. 剩下的3个block, 每个block操作相同:shortcut不操作直接和结果相加做Relu对主要分支做两次[3, 3, 128, 128], s=1的卷积, padding='SAME', (1, 90, 160, 128) -> (1, 90, 160, 128) -> (1, 90, 160, 128)
block_layer3: 6个block, 256个filter, layer间stride=21. 第一个block:对shortcut做kernel=[1, 1, 128, 256], s=2的conv和BN, (1, 90, 160, 128) -> (1, 45, 80, 256)对主要分支先做kernel=[3, 3, 128, 256], s=2的卷积, padding='VALID', (1, 90, 160, 128) -> (1, 45, 80, 256)再做kernel=[3, 3, 256, 256], s=1的卷积, padding='SAME', (1, 45, 80, 256) -> (1, 45, 80, 256)2. 剩下的5个block, 每个block操作相同:shortcut不操作直接和结果相加做Relu对主要分支做两次[3, 3, 256, 256], s=1的卷积, padding='SAME', (1, 45, 80, 256) -> (1, 45, 80, 256) -> (1, 45, 80, 256)
block_layer4: 3个block, 512个filter, layer间stride=21. 第一个block:对shortcut做kernel=[1, 1, 256, 512], s=2的conv和BN, (1, 45, 80, 256) -> (1, 23, 40, 512)对主要分支先做kernel=[3, 3, 256, 512], s=2的卷积, padding='VALID', (1, 45, 80, 256) -> (1, 23, 40, 512)再做kernel=[3, 3, 512, 512], s=1的卷积, padding='SAME', (1, 23, 40, 512) -> (1, 23, 40, 512)2. 剩下的2个block, 每个block操作相同:shortcut不操作直接和结果相加做Relu对主要分支做两次[3, 3, 512, 512], s=1的卷积, padding='SAME', (1, 23, 40, 512) -> (1, 23, 40, 512)
avg_pool, 7*7
FC, output1000
softmax
输出prediction

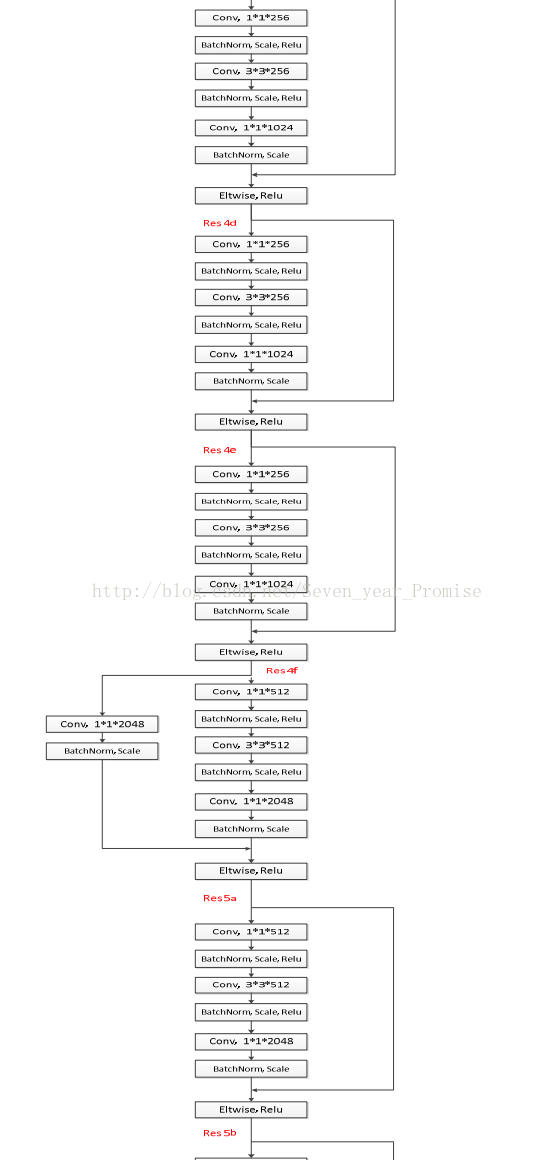

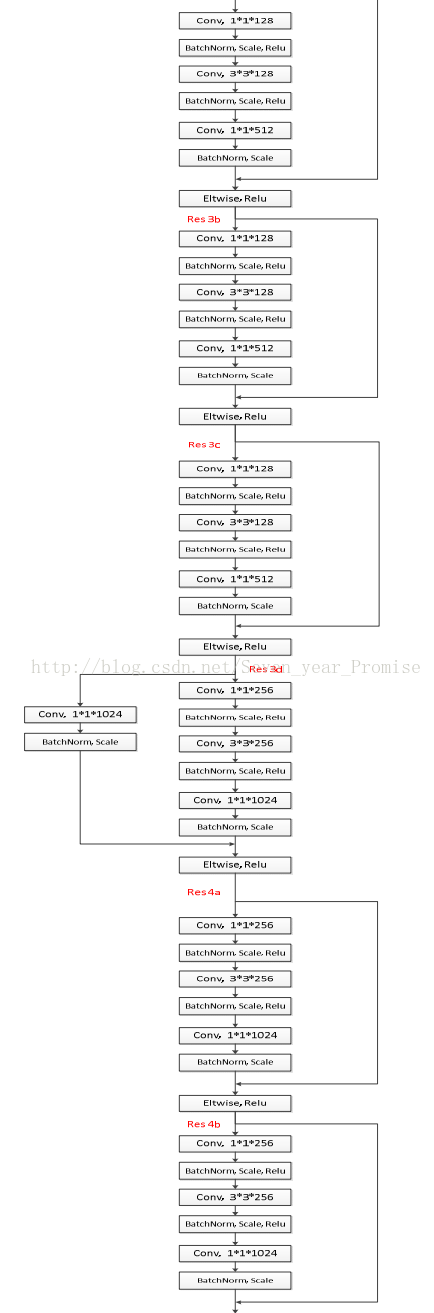

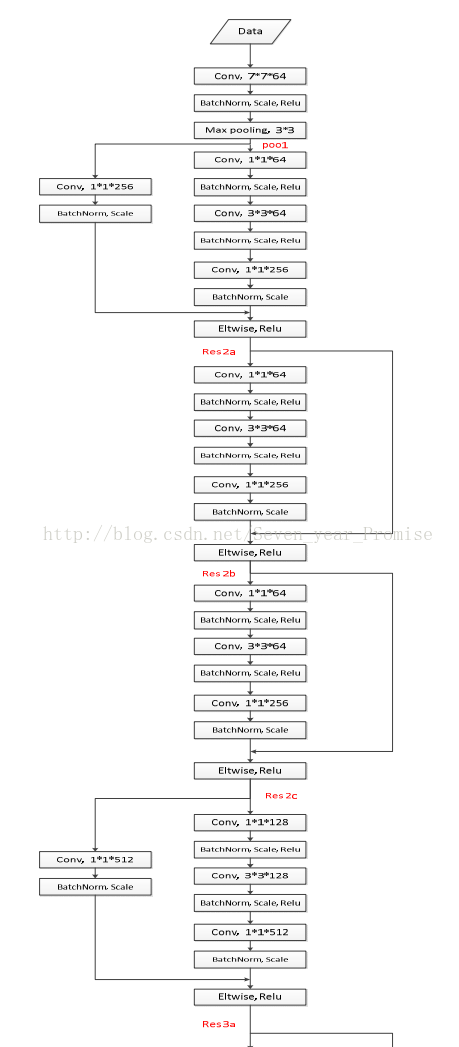

Keras版结构如下, res2a代表stage2的第1个block, branch1是shortcut path, branch2是main path, branch2a代表是main path的第1个卷积:
