之前写的PCIE-SATA设计论文，摘抄到博客上，供大家参考。摘抄、转载请注明出处。

1. 参考设计

1.1 开源核设计

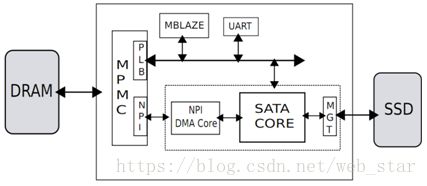

使用FPGA实现SATA接口主机控制器，国内外在此方面已有研究成果可以借鉴和参考。美国北卡罗莱纳州大学可编程计算机系统实验室，Ashwin A. Mendon、Bin Huang和Ron Sass基于Open Cores的开源IP核，已经在Xilinx公司Virtex 6系列FPGA上，搭建了基于内置CPU，支持SATA2接口的环境。

其中，图中内置的CPU为Xilinx嵌入式软核MicroBlaze，MGA为Multi Gigabit Transciever，MPMC为Multi-port Memory Controller，NPI为Native Port Interface，SSD为Solid State Drive。

1.2 DGWAY设计架构

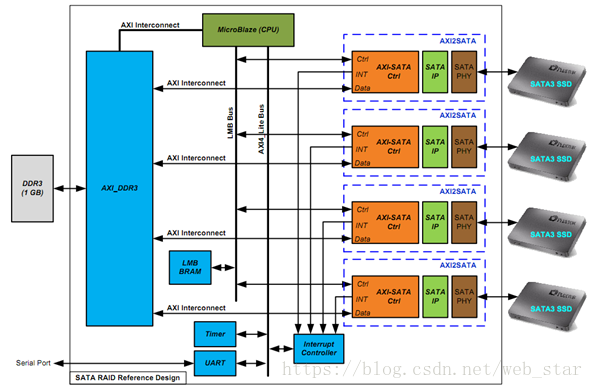

DGway公司作为一个专业的IP核提供商，实现了基于FPGA的支持4个SATA并行读写的FPGA核，且为SATA核读写性能指标的测试提供了参考设计[1]。它采用Kintex-7评估板作为测试平台，作为SATA通信层的主机，每个SATA-IP使用一对GTX与目标设备进行通信，且相互独立运行，4个盘组成Raid模式。应用程序层在该参考设计控制4 SATA设备操作存储系统,传输速度是单个SATA盘的4倍。

设计主要由三部分组成，分别是MicroBlaze、AXI_DDR3、4个AXI_SATA控制器。AXI是MicroBlaze和4个SATA之间传输数据的交互总线，传输的数据是由MicroBlaze组包和解包的SATA FIS包，不同的FIS包类型，存储在DDR3的不同区域，AXI_SATA包含了FIS解码器，每个AXI_SATA和DDR3之间都有自己独立的互联总线。

2. 综合设计

2.1 开源核改进

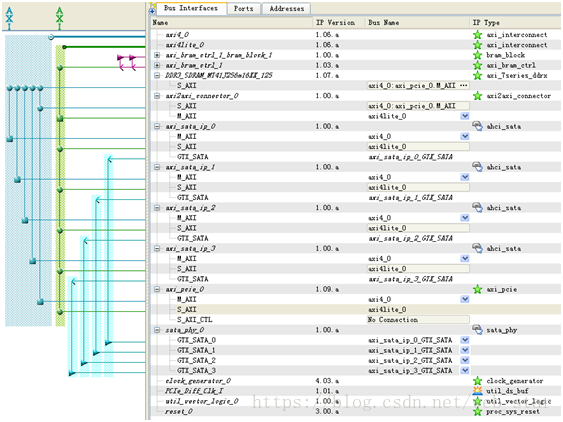

原有的SATA核采用的是PLB总线，使嵌入式软核可以访问SATA核寄存器，通过NPI总线，可以使SATA核的DMA读写数据和挂载的DDR高速缓存交互。由于7系列FPGA新设计开始支持AXI总线，能够简化多种IP核的总线挂载，明显优于之前Xilinx公司之前的PLB总线。

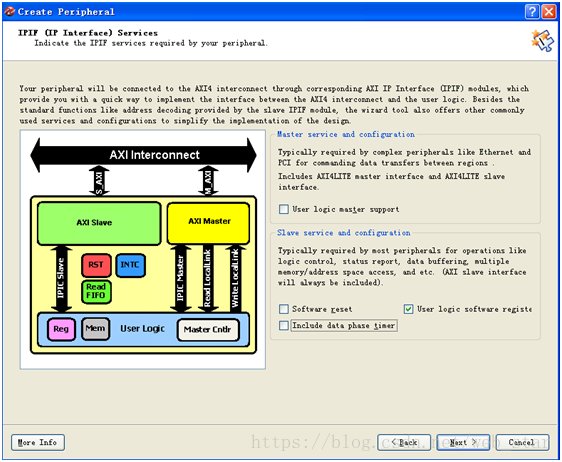

使用Xilinx Platform Studio(XPS)平台可以非常方便的创建自己的IP，打开XPS后，在HardWare菜单，选择Create Peripheral，就可以定制自己的IP核。首先寄存器访问可以使用AXI4-Lite总线，我们需要将SATA核挂载在AXI4-Lite总线上。

AXI-Lite总线由于速度低，适用于简单的寄存器访问接口，可以使主机访问SATA核的寄存器，SATA核和设备交互的高速DMA读写数据，需要使用AXI4总线。可以从Xilinx官网下载参考核设计，XilinxAnswer #37425提供了各种AXI核的参考设计，我们只使用axi_master_v1_00_a参考设计，在其基础上修改设计，建立的AXI4总线和原有的NPI总线有很大不同，需要做一部分移植工作。

参考NPI状态机可知，读写均为由寄存器控制，寄存器包括读写的起始地址和读写的数据长度。首先分析AXI总线结构，分析读写发起的方法和顺序，然后将SATA核数据接口和AXI4总线连接。
