控制LCD实际上就是控制两个牛屎芯片

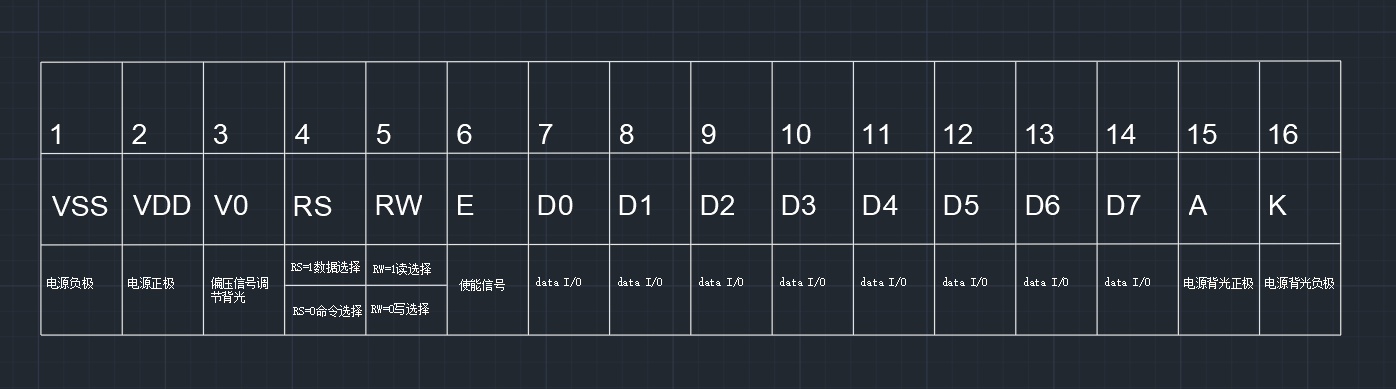

观察lcd1602，它有16个引脚，其含义如下图所示

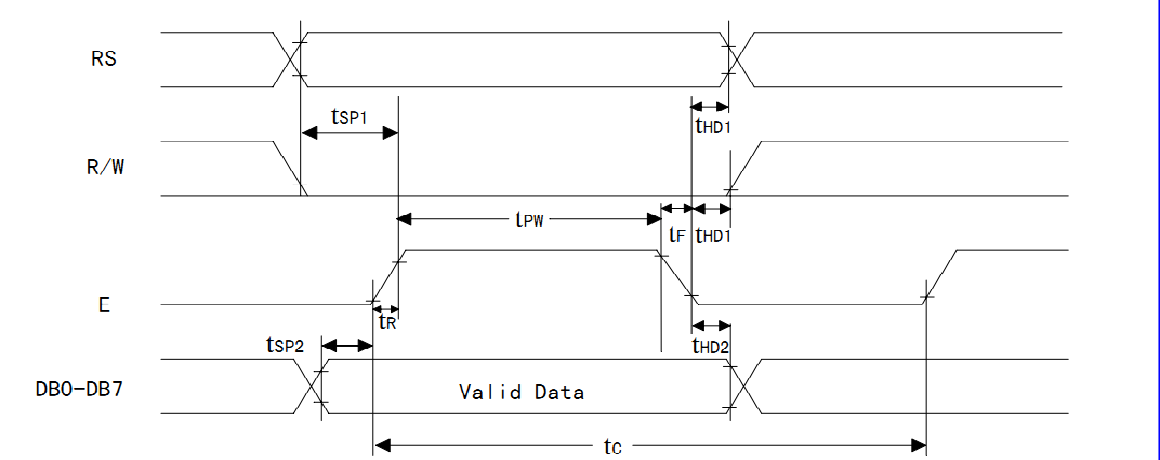

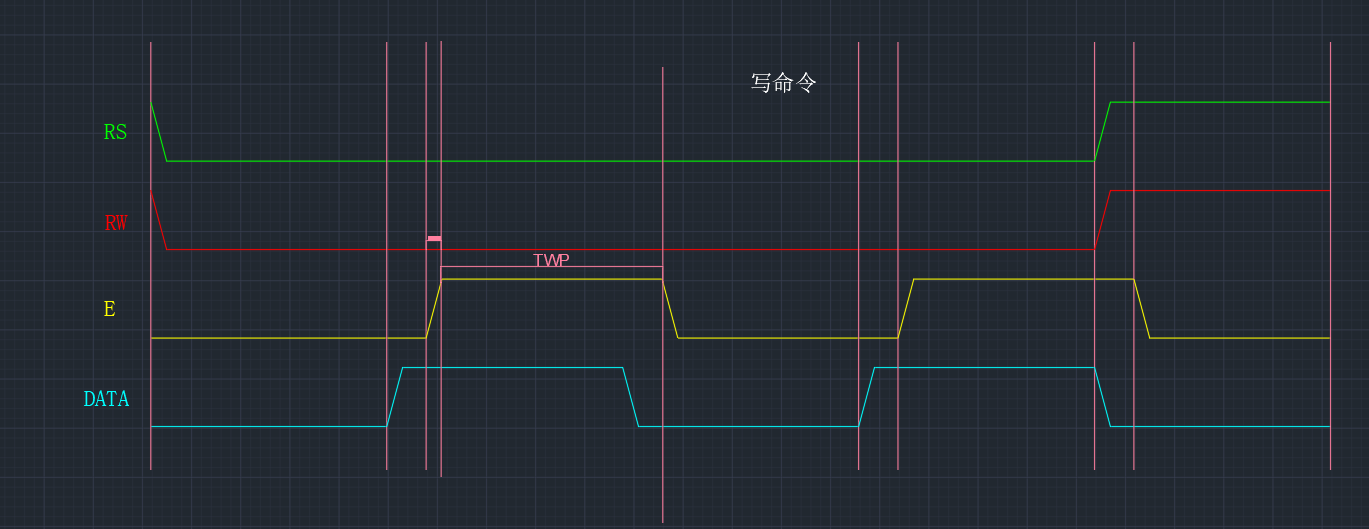

查看数据手册看到如下时序图

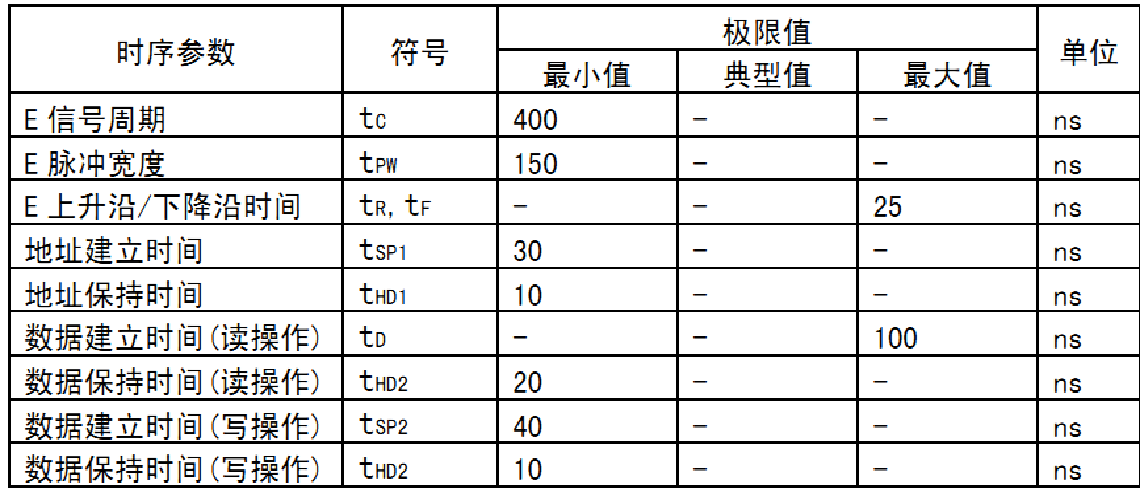

再看说明书看到时序图介绍：

芯片手册混合写的，对于刚入门的朋友来说理解，理解起来回会有难度，于是我把这个分开写帮助大家理解。
对于1602来说他的芯片处理时间都是ns的量纲远大于80c52的us，在实际运用中是不用增加延迟功能的。

但是要是使用仿真软件的话，那必须要使用延迟，要不然会出现屏幕不显示的BUG

1. 写命令

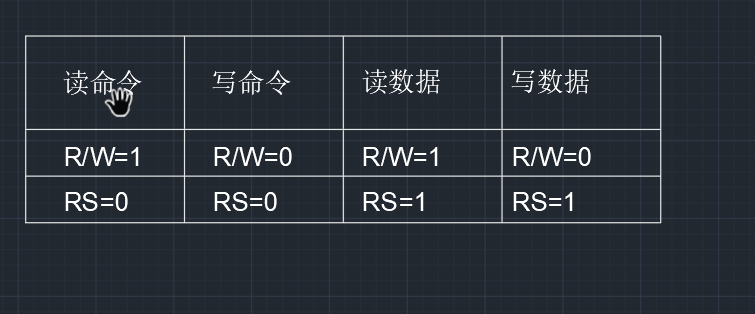

   （1）RS低电平,R/W低电平
   （2）开始写命令，E升高延迟，迟最少30ns；E最少保持时间为400ns。
   （3）E保持不变开始写命令
   （4）命令结束后拉低E,使E变成低电平。

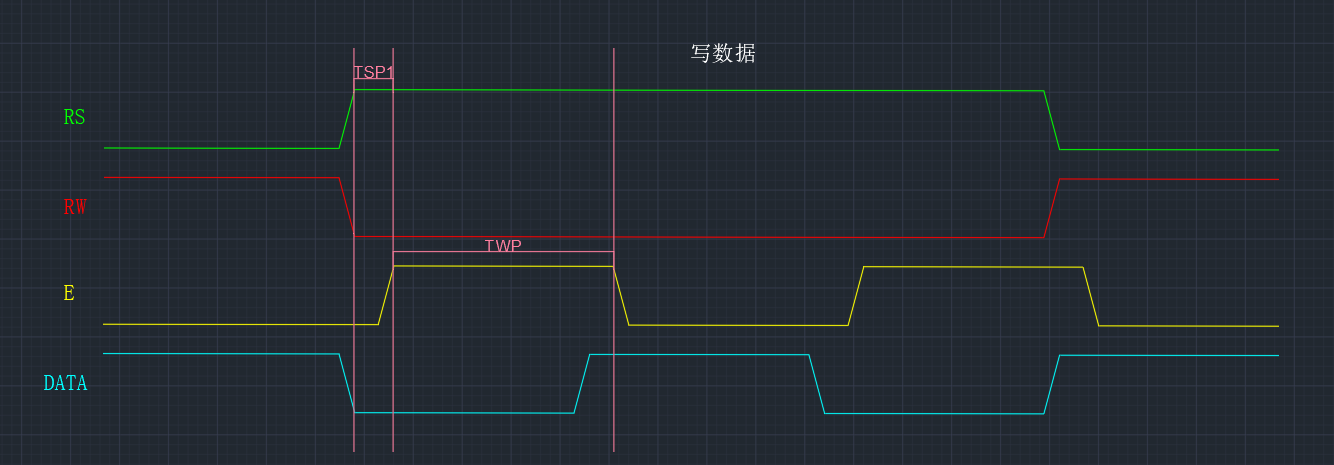

2. 写数据
3. 1）RS高电平,R/W低电平
   （2）开始写命令，E升高延迟，迟最少30ns；E最少保持时间为400ns。
   （3）E保持不变开始写命令
   （4）命令结束后拉低E,使E变成低电平。

   在实际情况中不需要延迟，很浪费资源的。

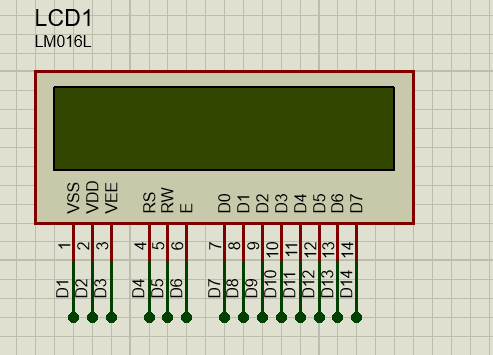

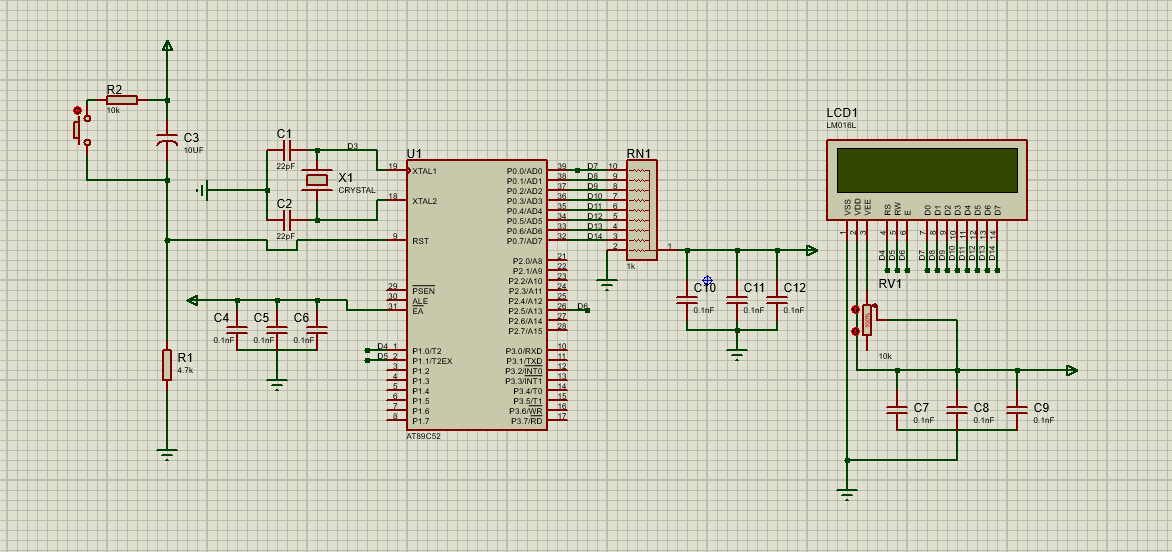

   下图是仿真图，实物接线与仿真图一样。仿真图接LCD要注意使用上拉电阻将电压拉上去，否则连屏幕都不会亮。

   下图是判忙函数的来源

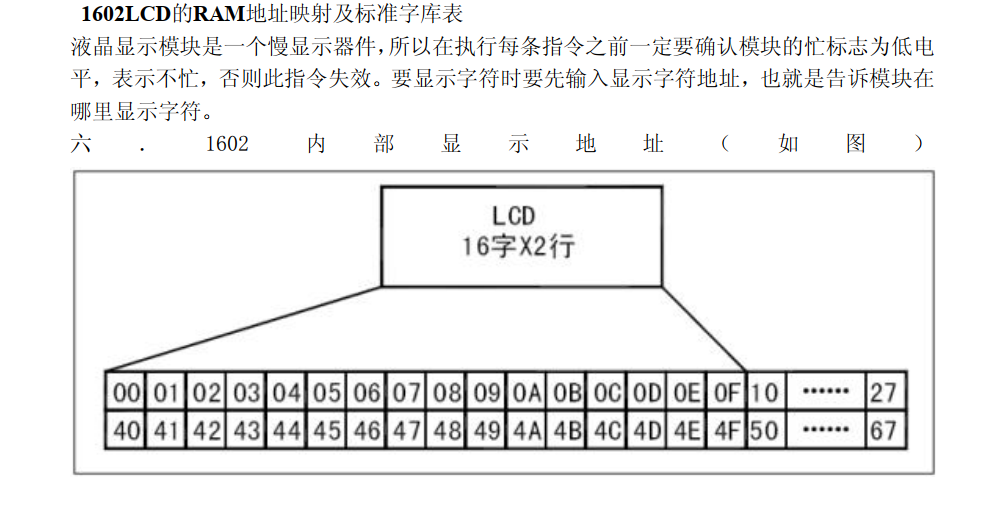

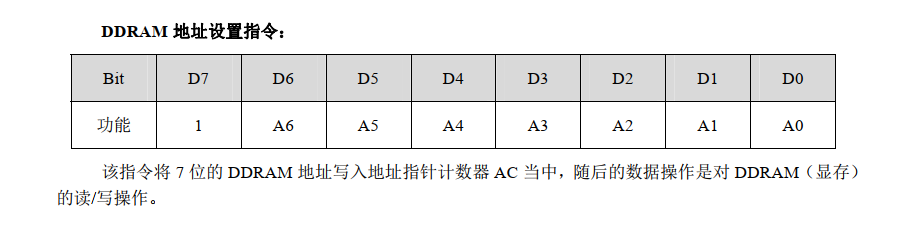

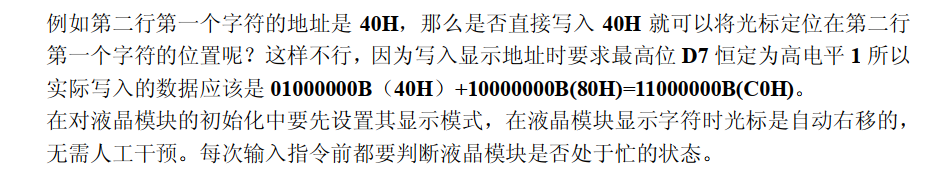

   字符定位的原因

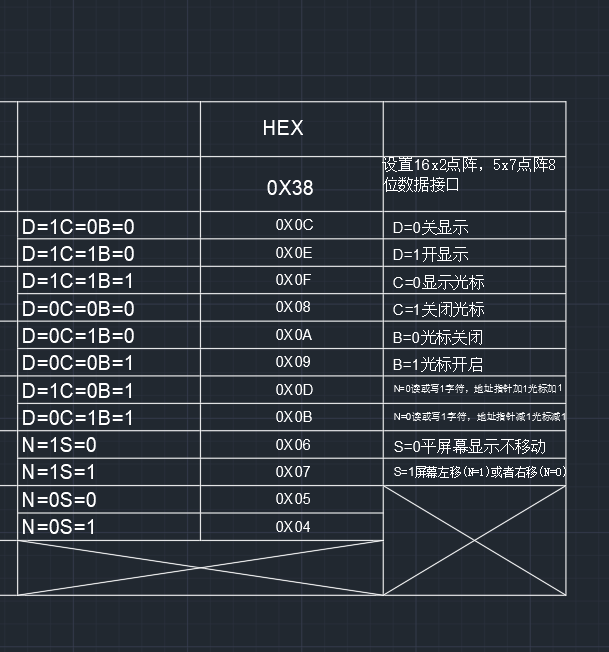

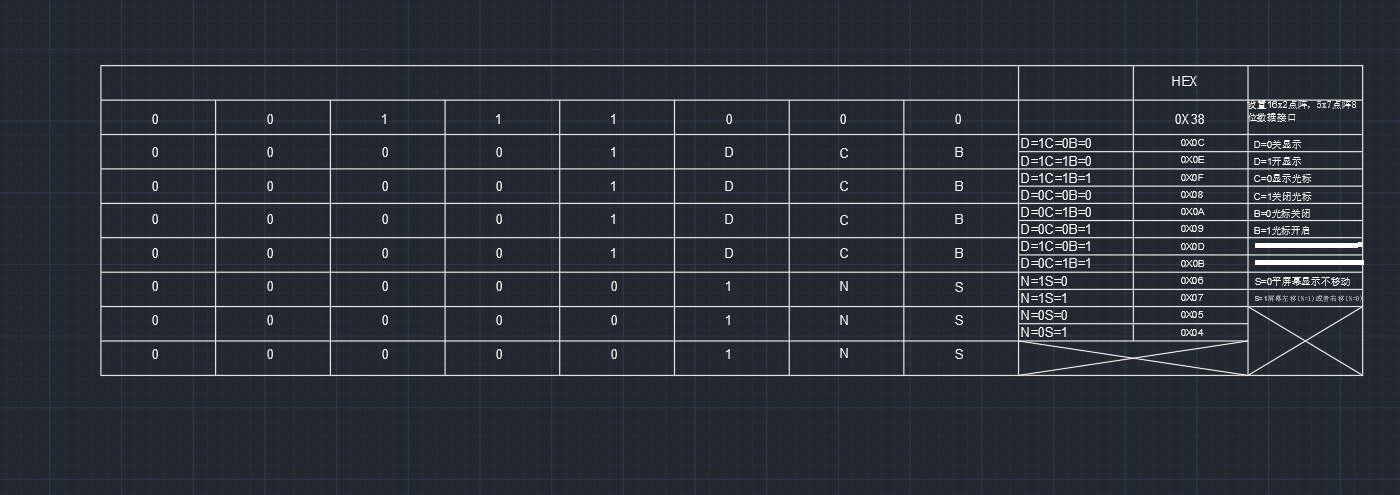

   功能选择图已经帮你们列好了

放大

按照说明书所写，使用1602显示屏的流程如下

1. 开始
2. 初始化
3. 定义显示位置
4. 显示内容

实验流程如图所示

main函数

将hello y存储在table1数组中。

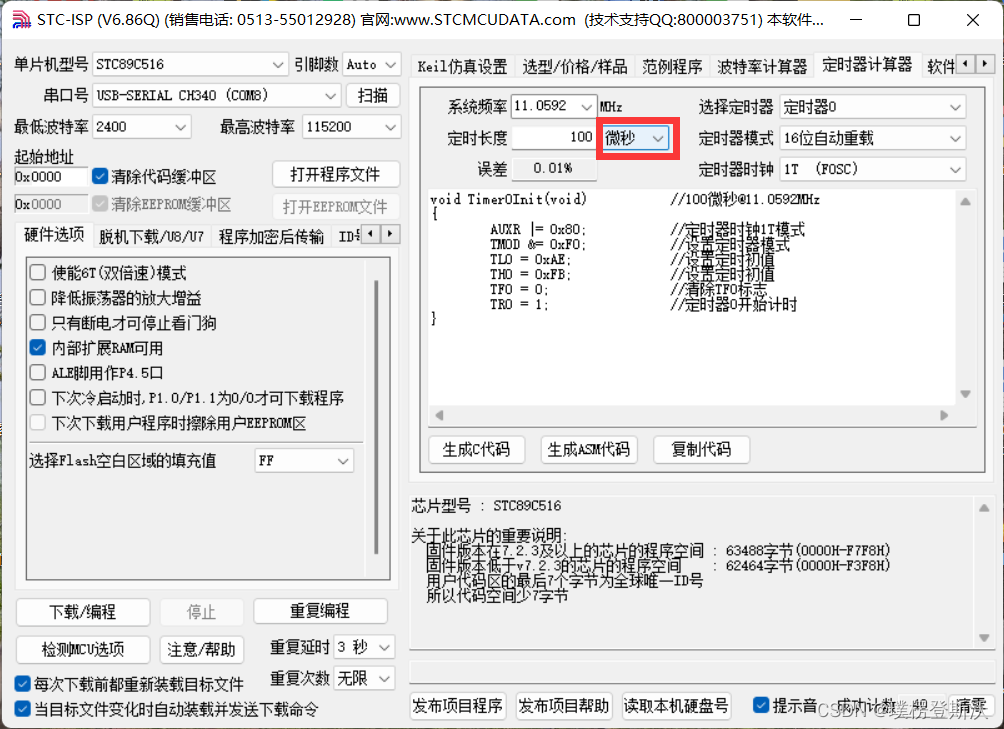

delay_time汇编延时函数

请大家注意这里的延迟函数，我只延迟了3μs，而根据实际的芯片操作延迟需要延迟的量纲是ns级别的，然而1μs=1000ns。
但是如果使用此程序的朋友没有实物而需要使用Proteus 8的话，那么是需要加延迟的。

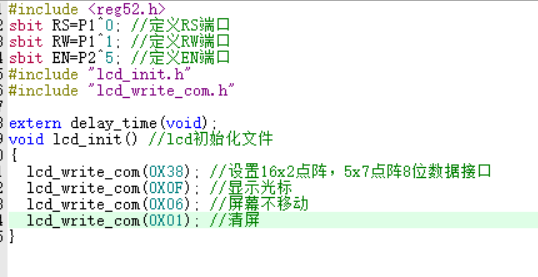

lcd_init 初始化函数

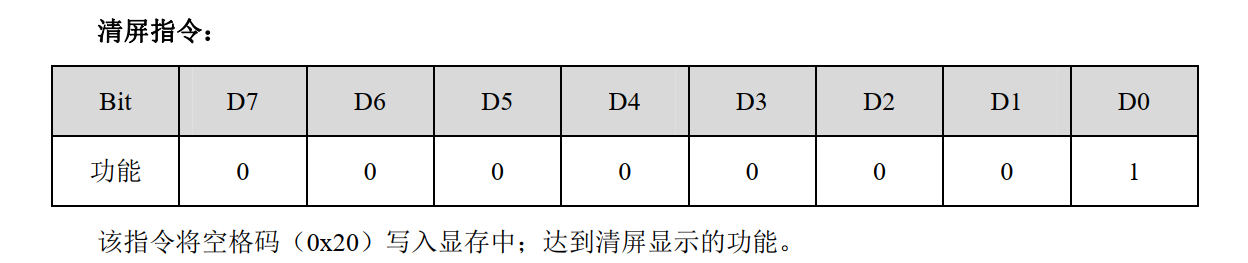

清屏原理

点阵设置

当DL=1,N=1,F=1的时候及00011100=0X38

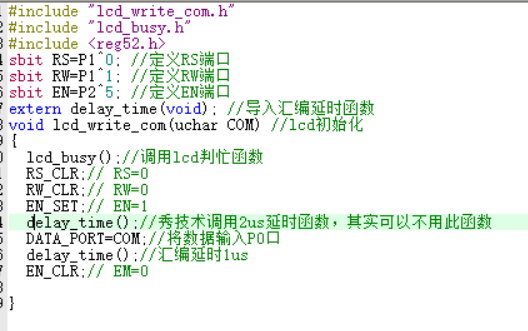

lcd_write_com 写命令函数

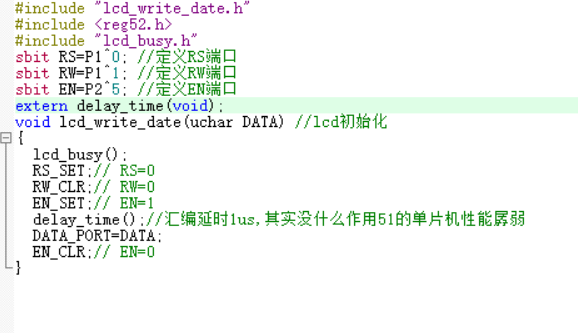

lcd_write_date 写数据函数

lcd_busy 判忙函数

lcd_show 显示函数


实验结果
