AT89C51单片机万年历仿真图+代码

article/2025/9/18 1:51:21

首先申明，这篇博客是用作记录本人实训内容的，代码我个人一字一字码的，就上网查了下数字温度传感器DS18B20的处理方法，基本都是个人完成的。
在这里吐槽下，本人辛辛苦苦码的代码，最后实训分数还没那些抄的人高，吐槽下老师- -，好了接下来说正事。
注意：可能有些人复制代码后会报错，可能是环境问题，也可能其他问题，反正自己简单调试下就行了，不过大部分肯定没问题。

注：在评论有附本人交通灯的图噢，不过我还是建议各位先自己画。噢还要注意图里芯片，双击.hex的路径，可能链接是带本人的，大家要自己编译换成自己的.hex文件路径
在这里插入图片描述

万年历

  • 一、实验内容
  • 二、电路仿真图
  • 三、代码
  • 四、效果图
    • 1.开始
    • 2.日期
    • 3.温度
  • 五、最后

一、实验内容

设计定时器每50ms中断一次，在中断服务程序中，对中断次数进行计数，50ms计数20次，就是1秒，然后再对秒计数得到分的值，对分计数得到小时的值，分别将各值送到相应的段地址端口和位地址端口，通过数码管显示结果，达到电子时钟的计数效果。在计数的基础上，程序增加了按键程序，对电子时钟进行可调（对秒/分/时进行加1，此功能的增加使电子时钟功能更强、更实用，同理对日期也可以日/月/年进行加1。
a. 用AT89S51单片机的定时/计数器T0产生一秒的定时时间，作为秒计数时间。
b. 当一秒产生时，秒计数加1。
c. 开机时，显示00-00-00，并开始连续计时。计时满23-59-59时，返回00-00-00重新开始计时。
在以上设计基础上，在单片机的P1.0-P1.3口分别接入4个按键：
d. P1.0控制“秒”的调整，每按一次加1秒
e. P1.1控制“分”的调整，每按一次加1分
f. P1.2控制“时”的调整，每按一次加1时
g. P1.3用作功能选择键，在程序运行过程中如果按下功能选择键，则在年月日、时分秒和显示温度之间进行功能切换。

用AT89C52控制DS18B20，读取数据，并对DS18B20转换后的数据进行处理，最后在数码管上显示DS18B20测出的温度。
a.使用6位数码管显示测得的温度
b.最高位为符号位，如果温度值为正，不显示，如果温度为负，则显示负号
c.第2—4位显示温度值的整数部分，并在第4位数据上显示小数点
d.第5位显示小数部分
e.6,7位显示摄氏度符号“C”。

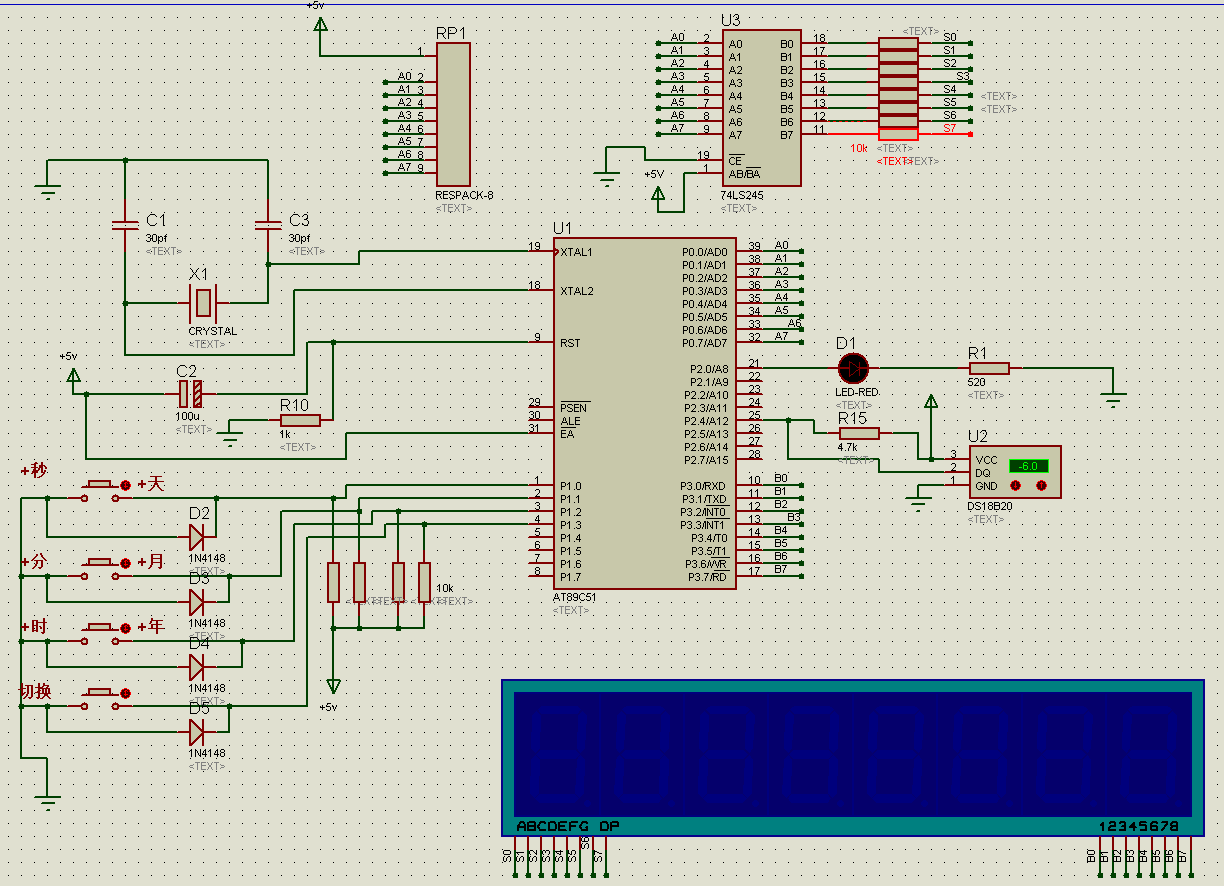

二、电路仿真图

这里我用的是ISIS Professional仿真,写代码用到是keil4
在这里插入图片描述
https://download.csdn.net/download/kushe123/19392394?spm=1001.2014.3001.5503，为方便懒人们这里加个我的仿真图原图，里面已经装载好了keil4的编译文件，但可能我电脑的路径跟你们不一样，所以需要自己编译替换。
在这里插入图片描述
这是图中所用到的元器件

三、代码

#include <reg51.h> //头文件unsigned char bitcode[] = {0xfe, 0xfd, 0xfb, 0xf7, 0xef, 0xdf, 0xbf, 0x7f};  //选择LED位码
unsigned char code
pcode[] = {0x3f, 0x06, 0x5b, 0x4f, 0x66, 0x6d, 0x7d, 0x07, 0x7f, 0x6f}; //无小数点0~9
ncode[] = {0xbf, 0x86, 0xdb, 0xcf, 0xe6, 0xed, 0xfd, 0x87, 0xff, 0xef}; //有小数点0~9
unsigned char riqi[] = {2, 0, 2, 1, 0, 2, 0, 8};//在这里改日期
unsigned int key1=1,key2=1,key3=1,key4=1,year=0,month=0,day=0,d;
unsigned int bitcnt;
unsigned int flag = 0;
unsigned int s = 0,m = 0,h = 0;
unsigned int n = 0;
unsigned int bitcnt;
unsigned char Tools[] = {0x63, 0x39,0x40};sbit p10 = P1 ^ 0;
sbit p11 = P1 ^ 1;
sbit p12 = P1 ^ 2;
sbit p13 = P1 ^ 3;
sbit DQ = P2 ^ 4;void DATE();   //声明函数
void changed();
void runnian();
void delay();
void delay2(int z);
void time_init();
void button();
void jishu();
void delay3(unsigned int j);
void Init_DS18B20(void);
char ReadOneChar(void);
void WriteOneChar(unsigned char dat);
int ReadTemperature(void);
void display_tempmain(unsigned int i);void delay()
{int i, j;for (i = 0; i <= 10; i++)for (j = 0; j <= 20; j++);}void DATE() //日期
{for (bitcnt = 0; bitcnt < 8; bitcnt++){P3 = bitcode[bitcnt];if (bitcnt == 3 || bitcnt == 5)P0 = ncode[riqi[bitcnt]];elseP0 = pcode[riqi[bitcnt]];delay();runnian(); if(p10==0)        //判断天数按键是否按下key1=0;if (p10==1&&key1==0){riqi[7]+=1;key1=1;if (riqi[7]==10){riqi[7]=0;riqi[6]+=1;}if(day==d){riqi[6]=0;riqi[7]=1;riqi[5]+=1;}if(month==12&&day==31){riqi[5]=1;riqi[4]=0;riqi[3]+=1;}}if(p11==0)         //判断月份按键是否按下key2=0;if(p11==1&&key2==0){riqi[5]+=1;key3=1;if(riqi[5]==10){riqi[4]+=1;riqi[5]=0;}if(month==12){riqi[5]=1;riqi[4]=0;riqi[3]+=1;}key2=1;}if(p12==0)        //判断年份按键是否按下key3=0;if(p12==1&&key3==0){riqi[3]+=1;key3=1;if(riqi[3]==10){riqi[3]=0;riqi[2]+=1;}}}}void runnian(void) //判断是否为闰年
{year=riqi[0]*1000+riqi[1]*100+riqi[2]*10+riqi[3];month=riqi[4]*10+riqi[5];day=riqi[6]*10+riqi[7];if ((year%4==0)&&(year%100!=0)||(year%400==0)){if((month==1)||(month==3)||(month==5)||(month==7)||(month==8)||(month==10)||(month==10)||(month==12)){d=31;}if((month==4)||(month==6)||(month==9)||(month==11)){d=30;}if(month==2){d=28;}}else{if((month==1)||(month==3)||(month==5)||(month==7)||(month==8)||(month==10)||(month==10)||(month==12)){d=31;}if((month==4)||(month==6)||(month==9)||(month==11)){d=30;}if(month==2){d=29;}}
}
void delay2(int z)
{int x, y;for (x = z; x > 0; x--)for (y = 50; y > 0; y--);
}void time_init()      //定时器初始化
{TMOD = 0x01;TH0 = (65536 - 50000) / 256;TL0 = (65536 - 50000) % 256;EA = 1;TR0 = 1;ET0 = 1;
}void button()
{if (p10==0) //判断s按键是否按下key1=0;if (p10==1&&key1==0)     {s++;key1=1;} if (p11==0) //判断m按键是否按下key2=0;if (p11==1&&key2==0)     {m++;key2=1;} if (p12==0) //判断h按键是否按下key3=0;if (p12==1&&key3==0)     {h++;key3=1;}
}void jishu()
{for (bitcnt = 0; bitcnt < 8; bitcnt++){P3 = bitcode[bitcnt];button();if(P3==0xfe)P0=pcode[h/10];     //取小时的十位else if(P3==0xfd)P0=pcode[h%10];     //取小时的个位else if(P3==0xfb)P0=0x40;        //取段码显示为-else if(P3==0xf7)  //取分的十位P0=pcode[m/10];else if(P3==0xef)    //取分的个位P0=pcode[m%10];else if(P3==0xdf)P0=0x40;        //取段码显示为-else if(P3==0xbf)  //取秒的十位P0=pcode[s/10] ;else if(P3==0x7f)    //取秒的个位P0=pcode[s%10];delay();}
}void delay3(unsigned int j)
{while (j--);
}void Init_DS18B20(void)
{unsigned char x = 0;DQ = 1;delay3(8);DQ = 0;delay3(80);DQ = 1;delay3(14);x = DQ;delay3(20);
}char ReadOneChar(void)
{unsigned char i = 0;unsigned char dat = 0;for (i = 8; i > 0; i--){DQ = 0;dat >>= 1;DQ = 1;if (DQ)dat |= 0x80;delay3(4);}return (dat);
}void WriteOneChar(unsigned char dat)
{unsigned char i = 0;for (i = 8; i > 0; i--){DQ = 0;DQ = dat & 0x01;delay3(5);DQ = 1;dat >>= 1;}delay3(4);
}int ReadTemperature(void)    //读取温度
{unsigned char a = 0;unsigned char b = 0;unsigned int t = 0;Init_DS18B20();WriteOneChar(0xCC);WriteOneChar(0x44);Init_DS18B20();WriteOneChar(0xCC);WriteOneChar(0xBE);a = ReadOneChar();b = ReadOneChar();t = b << 8;t = t | a;return (t);
}void display_tempmain(unsigned int i) //显示温度
{float temp;unsigned char xiaoshu;unsigned int zhengshu;if ((0xf000 & i) == 0xf000){i = ~i + 1;P0 = 0x00;if((zhengshu % 100 / 10)==0){P0 = Tools[2];P3 = 0xfb;}else{P0 = Tools[2];P3 = 0xfd;}delay3(500);}temp = (0x000f & i) * 10.0 * 0.0625;xiaoshu = temp;zhengshu = i >> 4;P0 = 0x00;if((zhengshu / 100)==0)      //温度百位{delay3(500);P3 = 0xff;}else{P0 = pcode[zhengshu / 100];P3 = 0xfd;}if((zhengshu / 100)==0&&(zhengshu % 100 / 10)==0)   //温度十位{delay3(500);P3 = 0xff;}else{P0 = pcode[zhengshu % 100 / 10];    P3 = 0xfb;} delay3(500);P0 = 0x00;P0 = pcode[zhengshu % 100 % 10] | ~0x7f;   //温度个位P3 = 0xf7;delay3(500);P0 = 0x00;P0 = pcode[xiaoshu];  //小数P3 = 0xef;delay3(500);P0 = 0x00;P0 = Tools[0];     //度P3 = 0xdf;delay3(500);P0 = 0x00;P0 = Tools[1];    //摄氏度CP3 = 0xbf;delay3(500);P3 = 0xff;
}void changed()     //判断按键是否按下
{if (flag == 0){while (flag == 0){jishu();if (p13 == 0)    //判断转换键是否按下            key4=0;if (p13==1&&key4==0){                      flag++;key4=1;}}}else if (flag == 1)while (flag == 1){DATE();if (p13 == 0)    //判断转换键是否按下            key4=0;if (p13==1&&key4==0){                      flag++;key4=1;}}else if (flag == 2){unsigned int temp;while (flag == 2) //涓诲惊鐜?{temp = ReadTemperature();display_tempmain(temp);if (p13 == 0)    //判断转换键是否按下            key4=0;if (p13==1&&key4==0){                      flag=0;key4=1;}}}}
void main(void)
{time_init();while (1){changed();}
}void timer() interrupt 1  //1s中断
{TH0 = (65536 - 50000) / 256;TL0 = (65536 - 50000) % 256;n++;if (n == 20)  {n = 0;s++;if (s == 60)//{s = 0;m++;}if (m == 60){m = 0;h++;}if (h == 24){h = 0;}}
}

四、效果图

如果你图画对，代码没问题，hex文件也没问题，程序运行应该如下图所示：

1.开始

从00-00-00开始计时，充当计时器
在这里插入图片描述
在这里插入图片描述
这是按键的功能，比如在刚开始的计时器状态，第一个（从上到下）就+1s，第二个+1m，第三个+1h,第四个就是切换led显示状态，按下就切换到日期，再按下就切换到温度，在按下就又切换到显示计时器的状态。简单的说就是（计时-日期-温度）循环.
注意：按下切换功能按键后计时不会停止，而是在后台继续计时。

2.日期

在这里插入图片描述
注意：这里日期是代码里改的固定的，不会随系统日期的,同样按左边的按键可以实现+天，+月，+年

3.温度

在这里插入图片描述
注意：温度是读取DS18B20的数据来显示的，也就是改变DS18B20的温度，就可以改变显示的温度，所以左边的按键对这个是无效的，只有第四个切换功能的按键有用，按一下就切换到计时的去了

如下图改成4摄氏度(按那两个红色按钮调温度)：
在这里插入图片描述

五、最后

希望能对你有用！！

当然还有最重要的事，麻烦各位大佬给个三连，毕竟码字不容易。
如果三连不行就点个赞吧(卑微)。
