51单片机课程设计—制作密码锁

1.设计要求

1.1能设定一组4位的数字开启密码（设定密码功能）
1.2用LED小灯代替锁开启显示，输入密码正确，则小灯亮起（开锁功能）
1.3如果3次密码错误，则进行鸣叫报警，并在1分钟之内不能再次输入（报警）
1.4.密码输入显示在数码管上，输入正确显示on，输入错误显示err（显示功能）
可在以上功能上扩展。

2.设计流程图

3.重要代码解释

3.1 本次开发为使用按键中断，只进行了矩阵按键的使用，在第一次按键与第二次按键的过程间，均进行了按键的等待释放，以及等待按键按下的判断，提高程序的正确性
3.2 合理的设置按键扫描函数，达到按键的准确判断
3.3 输入密码时严格控制密码设置的位数，代码精简

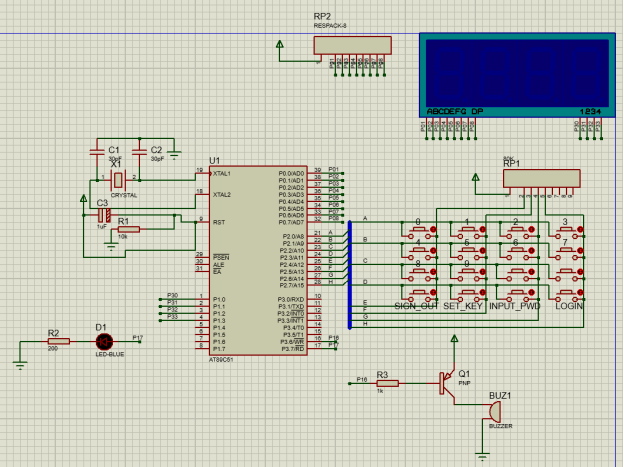

4.仿真电路设计

5.完整代码设计

#include<reg51.h>
//定义IO口
sbit Beep=P3^6;
sbit LED1=P3^7;
//定义全局变量
int count=-1;
int count1=0;//用于记录输入密码错误的次数
int counter;//用于计数是定时器能够定时1分钟
int counter1=0;
int temp=99,signal=0;
//初始化密码
int key_word[4]={99,99,99,99};
//用于接收按键接收的值
int get_word[4]={0,0,0,0};
char key_buf[]={0xee,0xde,0xbe,0x7e,0xed,0xdd,0xbd,0x7d,0xeb,0xdb,0xbb,0x7b,0xe7,0xd7,0xb7,0x77};//键模
//LED字模
char led[10]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};//0-9
//函数声明
void set_key();
void show1(int);
void open_key();
void input_key();
void show2(int);
void show3();
void show4();
int get_key();
//延时函数
void delay(int x)
{int j=0;for(;x>0;x--)for(j=0;j<125;j++);
}//设定密码功能
void set_key()
{int i;for(i=0;i<4;i++){	while(get_key()==-1)//等待按键按下{if(count!=0&&count!=-1){show1(count);//显示设置的密码}}if(signal==1)//将按键的值保存{key_word[i]=get_key();count++;show1(count);signal=0;temp=99;}while(temp==get_key())//一旦长时间按按键，就一直显示密码{	show1(count);}}
}//输入密码
void input_key()

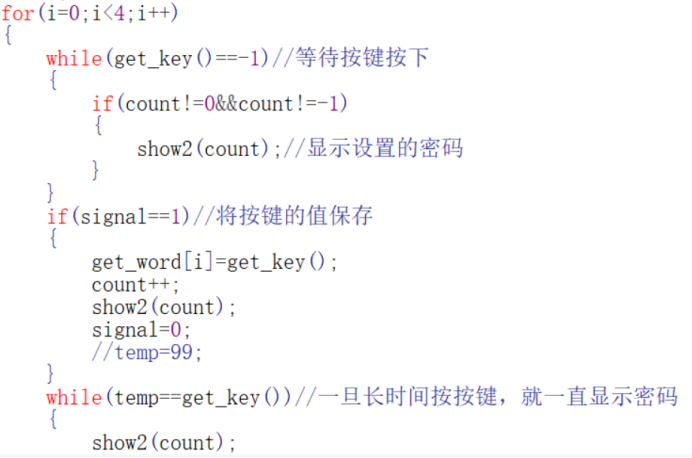

{int i;for(i=0;i<4;i++){	while(get_key()==-1)//等待按键按下{if(count!=0&&count!=-1){show2(count);//显示设置的密码}}if(signal==1)//将按键的值保存{get_word[i]=get_key();count++;show2(count);signal=0;//temp=99;}while(temp==get_key())//一旦长时间按按键，就一直显示密码{	show2(count);}}
}
//显示输入的密码
void show2(int count)
{if(count==0)//显示1位数据{P1=0x0e;P0=led[get_word[0]];}if(count==1)//显示2位数据{P1=0x0e;P0=led[get_word[0]];delay(10);P1=0x0d;P0=led[get_word[1]];delay(10);}if(count==2)//显示3位数据{P1=0x0e;P0=led[get_word[0]];delay(10);P1=0x0d;P0=led[get_word[1]];delay(10);P1=0x0b;P0=led[get_word[2]];delay(10);}if(count==3)//显示4位数据{P1=0x0e;P0=led[get_word[0]];delay(10);P1=0x0d;P0=led[get_word[1]];delay(10);P1=0x0b;P0=led[get_word[2]];delay(10);P1=0x07;P0=led[get_word[3]];delay(10);P0=0;//count=-1;signal=0;}
}
//显示设置的密码
void show1(int count)
{int i;if(count==0)//显示一位数据{P1=0x0e;i=key_word[0];P0=led[i];}if(count==1)//显示两位数据{P1=0x0e;P0=led[key_word[0]];delay(10);P1=0x0d;P0=led[key_word[1]];delay(10);}if(count==2)//显示三位数据{P1=0x0e;P0=led[key_word[0]];delay(10);P1=0x0d;P0=led[key_word[1]];delay(10);P1=0x0b;P0=led[key_word[2]];delay(10);}if(count==3)//显示四位数据{P1=0x0e;P0=led[key_word[0]];delay(10);P1=0x0d;P0=led[key_word[1]];delay(10);P1=0x0b;P0=led[key_word[2]];delay(10);P1=0x07;P0=led[key_word[3]];delay(10);P0=0;count=-1;signal=0;}
}//主函数
void main()
{int op;LED1=0;Beep=1;while(1){op=get_key();switch(op){case 13:while(temp==get_key());//等待选择功能按键释放后再进行设置密码count=-1;//在使用标志位时将标志位进行初始化signal=1;set_key();break;case 14:while(temp==get_key());count=-1;//初始化标志位signal=1;input_key();while(get_key()!=15)//当按下登陆键，输入的密码不再显示{show2(count);}if(compare()==-1){count1++;while(get_key()!=14&&count1!=3){show3();//密码错误，显示ERR}P0=0;//按下输入密码键后，清屏if(count1==3){//开启定时器中断TMOD=0x01;TH0=0x9E;//装载初值25msTL0=0x58;EA=1; //开总中断ET0=1;//开定时器0TR0=1;  //开启定时器0while(counter1<60);//只有当蜂鸣器响完一分钟之后，才能退出循环TR0=0;//关闭定时器}}else{	LED1=1;//当输入密码正确时，开启LED灯while(get_key()!=12)//直到按下退出键，屏幕一直显示on{show4();}LED1=0;//退出后关闭LED灯P0=0;//清屏}break;default:break;		}}}//获取键值
int get_key()

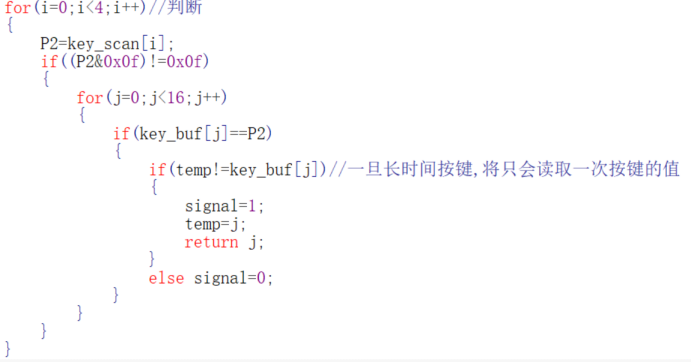

{char key_scan[]={0xef,0xdf,0xbf,0x7f};int i=0;int j=0;for(i=0;i<4;i++)//判断{P2=key_scan[i];if((P2&0x0f)!=0x0f){for(j=0;j<16;j++){if(key_buf[j]==P2){if(temp!=key_buf[j])//一旦长时间按键,将只会读取一次按键的值{signal=1;temp=j;return j;}else signal=0;}}}}return -1;
}//输入的密码和设定的密码比较
int compare()
{int i;for(i=0;i<4;i++){if(get_word[i]!=key_word[i])return -1;//输入密码不等于设定的密码返回-1}return 1;//输入的密码等于设定密码返回1
}void show3()//显示ERR
{P1=0x0e;P0=0x79;delay(10);P1=0x0d;P0=0x77;delay(10);P1=0x0b;delay(10);
}
void show4()//显示on
{P1=0x0e;P0=0x5c;delay(10);P1=0x0d;P0=0x54;delay(10);
}//定时器中断函数，定时1分钟
call_police() interrupt 1
{counter++;if(counter==39){	counter=0;Beep=~Beep;counter1++;if(counter1==60)//定时一分钟{count1=0;Beep=1;//关闭定时器}}else{TH0=0x9E;TL0=0x58;}
}
