AT89C51单片机为核心的时钟电路的程序设计
时间:2018-06-05 08:38 来源:电工之家
AT89C51单片机为核心的时钟电路的程序设计

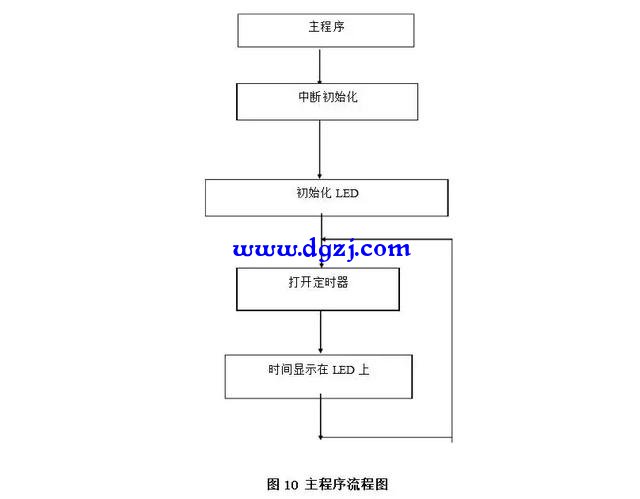

1.主程序设计及系统主流程图
设计中采用定时器T0中断完成，其余状态循环调用显示子程序。系统主流程图如图所示

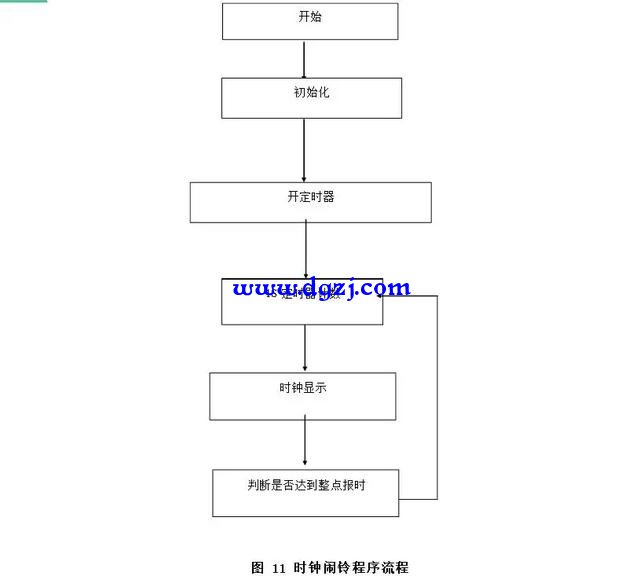

2.时钟电路的时钟和闹铃程序设计及流程图
时钟采用11.0256MHZ的脉冲控制， 闹铃采用整点报时功能。

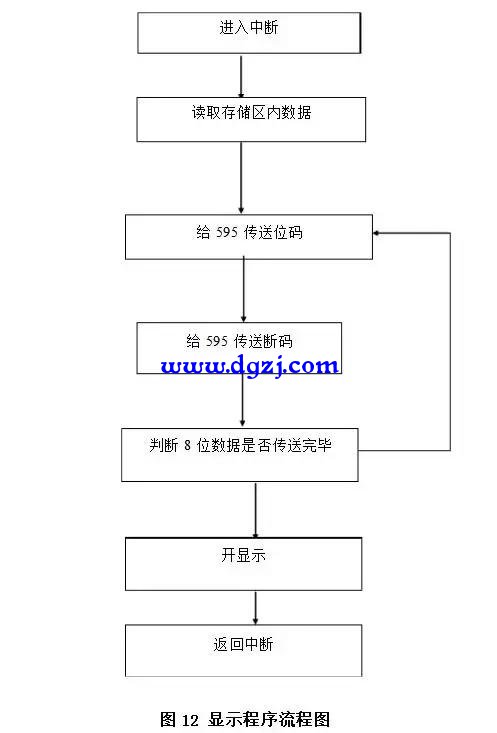

3 时钟电路的显示程序设计及流程图
码管显示的数据存放在内存单元70H-75H中，其中70H~71H存放秒数据，72H~73H存放分数据，74H~75H存放时数据，每一地址单元内均为十进制BCD码。由于采用软件动态扫描实现数据显示功能，显示用十进制BCD码数据的对应段码存放在ROM表中。显示时，先取出70H~75H某一地址中的数据，然后查的对应的显示段码从P1口输出。P3口将对应的数码管选中，就是显示该地址单元的数据值，每个LED数码管亮1MS时间再逐位循环。

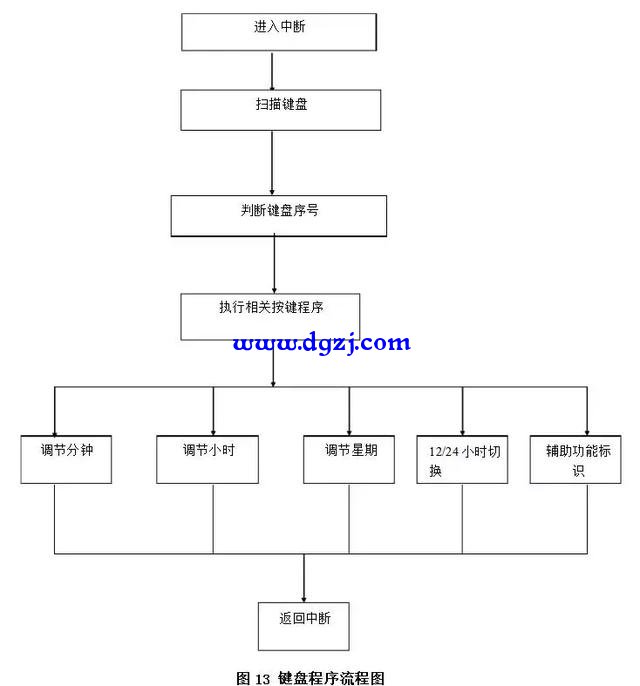

4.时钟电路的键盘程序设计及流程图
P0口输出段码数据，P1.0-P1.2口作扫描输出，P0.1—P0.4口接按钮开关S1，S2，S3，S4，S5，rest 接S6复位按键。P0.0控制秒的调整，每按一次加1秒；P0.1控制分的调整，每按一次加1分；P0.2控制时的调整，每按一次加1个小时。
5.仿真图及程序
单片机四位时钟电路设计方案(二)
通过S1、S2、S3和S4四个按键，对时间进行修改和闹钟的设置，S0控制闹钟的启动和停止。按下S4键显示闹钟，松开后显示时间；按下S1键进入时间修改模式，再按S1键时间的时加1，按S3分加1，调整结束后按下S4恢复正常显示；按下S2键进入闹钟修改模式，再按S3键闹钟的时加1，按S3分加1&#
