89c51是一款很大众化的入门级单片机，ATMEL、NXP、STC、和SST等公司生产的与80c51兼容低功耗、高性能8位89c51/s51单片机具有比80c31更丰富的外设资源。
89c51/s51单片机芯片内包括：
①一个8位的80c51微处理器（CPU）
②片内256字节数据存储器RAM/SFR，用以存放可以读/写的数据，如运算的中间结果、中间结果、最终结果及欲显示的数据等
③片内4KB程序存储器Flash Rom,用以存放程序、一些原始数据和表格
④4个8位并行I/o端口P0~P3，每个端口既可以作为输入，也可以用做输出
⑤两个16位的定时器/计数器，既可以作为定时器使用，也可以作为计数器使用，并可以根据计数或定时的结果实现对计算机的控制
⑥具有5个中断源、两个中断优先级的中断控制系统
⑦一个全双工UART（通用异步接收发送器）的串行I/O口，用于实现单片机之间或或单片机与PC之间的串行通讯
⑧片内震荡电路和时钟产生电路，但石英晶体和微调电容需要外接，最高允许振荡频率为24MHz
以上各部分通过片内8位数据总线（DBUS）相连接

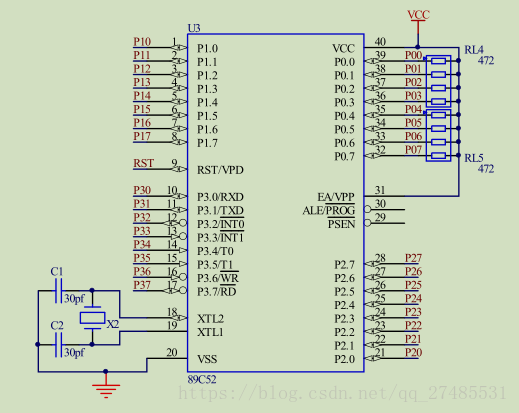

89c51单片机的引脚及功能
1、电源引脚Vcc和Vss
Vcc（40脚）：电源端，为+5V
Vss（20脚）：接地端
2、外接晶体引脚XTAL1和XTAL2
XTAL2（18脚）：接外部晶体和微调电容的一端,若须采用外部时钟电路，则该引脚悬空。在片内它是振荡电路反相放大器的输出端，振荡电路的频率就是晶体的固有频率，要检查89c51的振荡电路是否正常工作，可用示波器查看XTAL2端是否有脉冲信号输出。
XTAL1(19脚)：接外部晶体和微调电容的另一端，在片内它是振荡电路的反相输入端。若采用外部时钟时，该引脚输入外部时钟脉冲。
3
RST（9脚）：RST是复位信号输入端，当给RST引脚保持两个机器周期的高电平时，就可以完成复位操作。
EA(31脚)：当EA引脚输入高电平时，CPU只访问片内ROM并执行片内程序存储器的指令，但是当PC（程序计数器）的值超过0FFFH（89c51为4KB）时，将自动执行片外程序存储器内的程序
当EA引脚输入低电平（接地）时，CPU只访问片外ROM并执行片外程序存储器的程序，而不管是否有片内程序存储器
PSEN(29脚)：程序存储允许输出信号端。要检查一个89c51小系统上电后cpu能否正常工作，也可以用示波器看PSEN端有无脉冲输出。如有，则说明基本上工作正常。
ALE（30脚）：地址锁存允许信号端。当89c51上电正常工作后，ALE引脚不断向外输出正脉冲信号，此频率为振荡频率的1/6。CPU访问片外存储器时，ALE输出信号作为锁存低8位地址的控制信号。
平时不访问片外存储器的时候，ALE端也以振荡频率的1/6固定输出正脉冲，因为ALE信号可以作为对外输出时钟信号或定时信号。若果想确认芯片的好坏，也可以用示波器观察ALE引脚是否有脉冲信号输出。
4、输入输出端口 P0、P1、P2、P3
P0口是一个漏极开路的8位准双向IO端口，它作为漏极开路的输出端口，每位能驱动8个LS型TTL负载。当P0口作为输入端口使用时，应先向端口写1，此时的P0口全部引脚浮空，可以作为高阻抗输入。再接外围负载时需要外接上拉电阻。
在CPU访问片外存储器时，P0口分时提供低8位地址和8位数据的复用总线。在此期间，P0口的内部上拉电阻有效。
P1口是一个内部带有上拉电阻的8位双向IO口，对端口写1时，通过内部的上拉电阻把端口拉到高电位，这时可用做输入口。由于它内部有一个上拉电阻，所以连接外设时不需要再外接上拉电阻，这一点与P2、P3口一样，与上面的介绍的P1口不同，要注意。
P2 、P3端口都是带有内部上拉电阻的8为双向IO口，只是其部分引脚的第二功能不同，后面详细介绍。
