现在按照既定想法，把所有的arduino模块依次尝试一边。
链接到我的arduino Uno 与arduino mega 2560 上
mega 2560有更多的io口，而且cache也很大。所以应该更有效果。幸好可以有arduino IDE 现在比较稳定的版本官方提供的是1.0.3的。
而我用的是ubuntu库里面提供的，是1.0.1版的还是。
不过无所谓。可以用。期待，arduino跨版本升级的时候，不要有太大的改动。
好了。开始。
先试试最简单的继电器模块

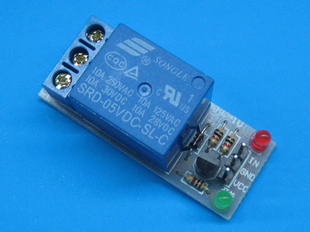

产品介绍：
本模块5V继电器，低电平触发
产品介绍：
1、本模块符合国际安全标准，控制区域与负载区域有隔离槽；
2、采用松乐正品继电器；
3、具有电源和继电器动作指示，吸合亮，断开不亮；
4、信号输入端有信号时，公共端与常开端会导通；
5、可以用作单片机开发板模块，可以用作家电控制；
6、控制直流或者交流信号，可以控制220V交流负载；
7、有一个常开和一个常闭触点；
8、蓝色KF301端子接控制线更方便。
关于高电平与低电平触发方式的说明，不明白的朋友请看一下：
高电平触发指的是信号输入端与地之间有电压的触发方式，可以理解为信号输入端与VCC正极短路触发的一种方式；
低电平触发指的是信号输入端与地之间的电压为OV的触发方式，可以理解为信号输入端与GND负极短路触发的一种方式

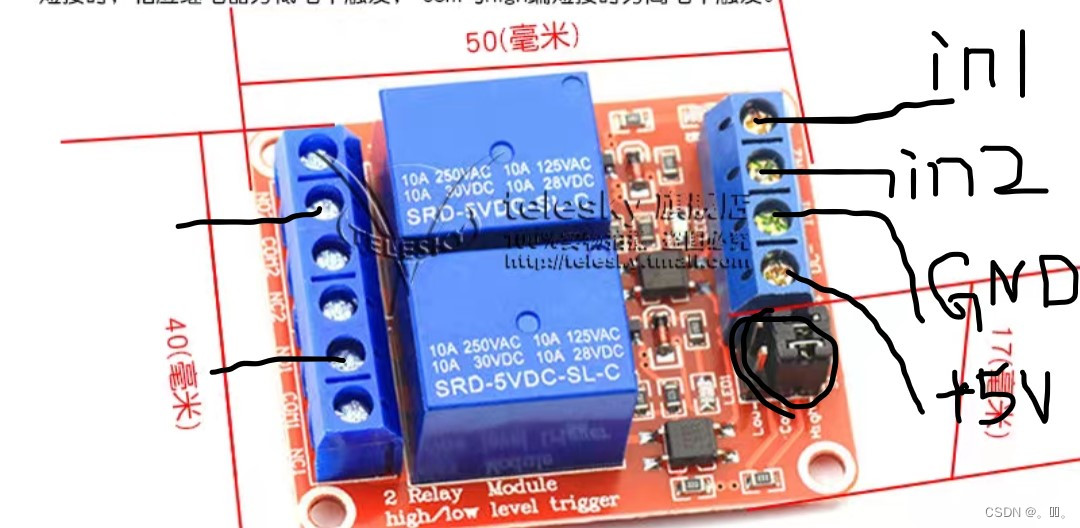

1路继电器模块接线方式
实践过程非常简单：
代码如下
1 int jidianqi = 8;2
3 voidsetup(){4 pinMode(jidianqi, OUTPUT);5 }6
7 voidloop(){8 digitalWrite(jidianqi, HIGH);9 delay(2000);10 digitalWrite(jidianqi, LOW); //LOW to poweroff the LED light on jidianqi
11 delay(5000);12 }
pin 8是output
用来链接到继电器模块上
继电器模块上的另外两个pin链接vcc GND
而后，在继电器的常闭、常关，通用口上连接电路
电路比较简单。
只需要搭建一个简单的LED测试灯的电路就好了。
这里我用的是
5V 加一个LED灯， 220欧姆电阻。
以上的实验效果是：
LED被继电器打亮5秒钟
然后熄灭2秒钟，循环！
