固态继电器和电磁继电器模块

  • 固态继电器的特点
    • 直流固态继电器和交流固态继电器
    • 电磁继电器的特点
    • 直流固态继电器模块、交流固态继电器模块和电磁继电器模块测试比较
    • 固态继电器与电磁继电器的比较

原文链接:https://www.yourcee.com/newsinfo/2924340.html

请添加图片描述

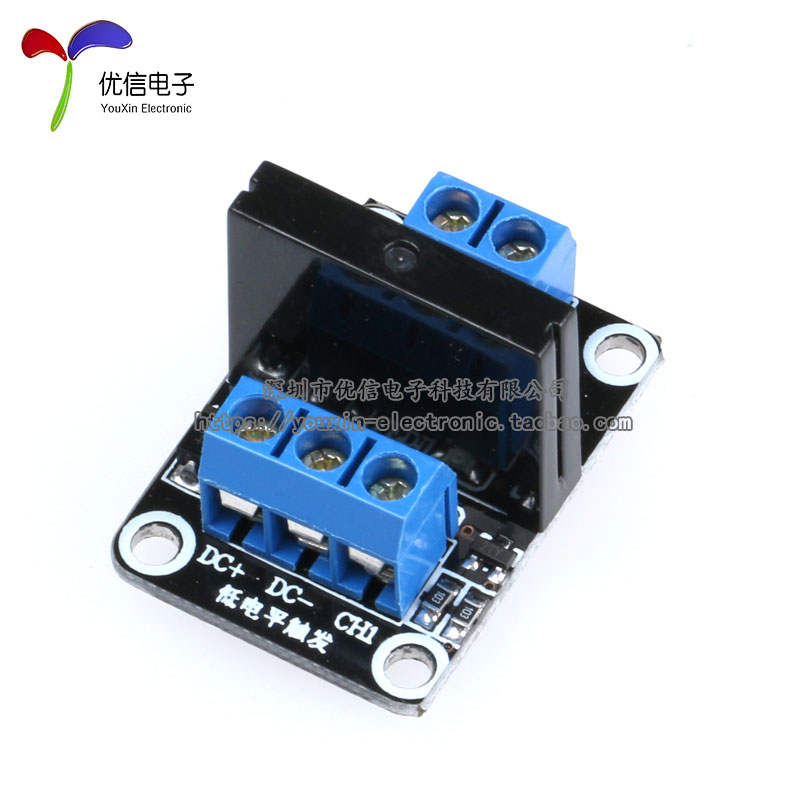

交流固态继电器

请添加图片描述

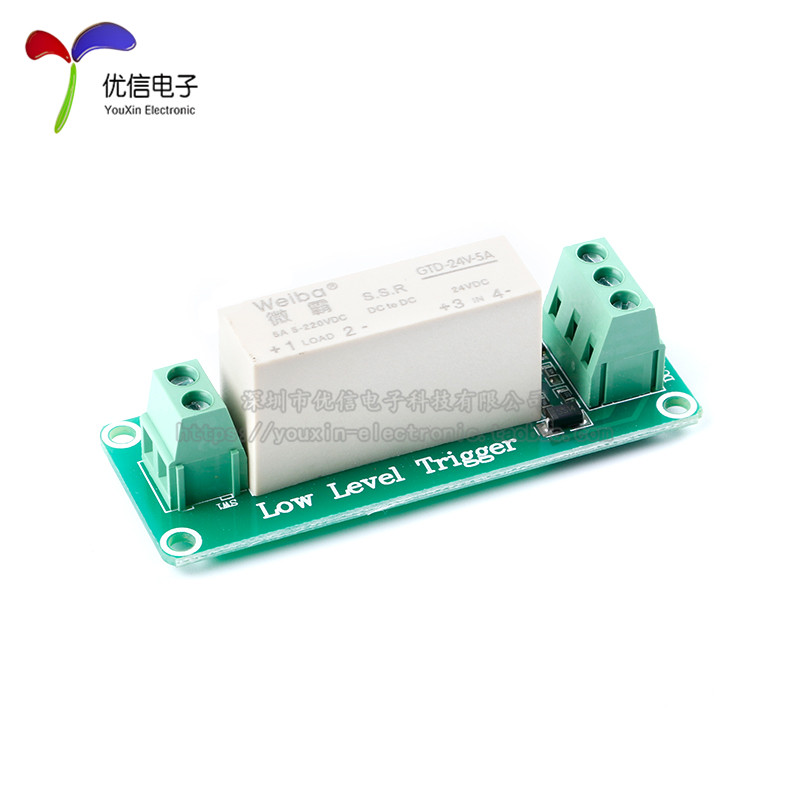

直流固态继电器

请添加图片描述

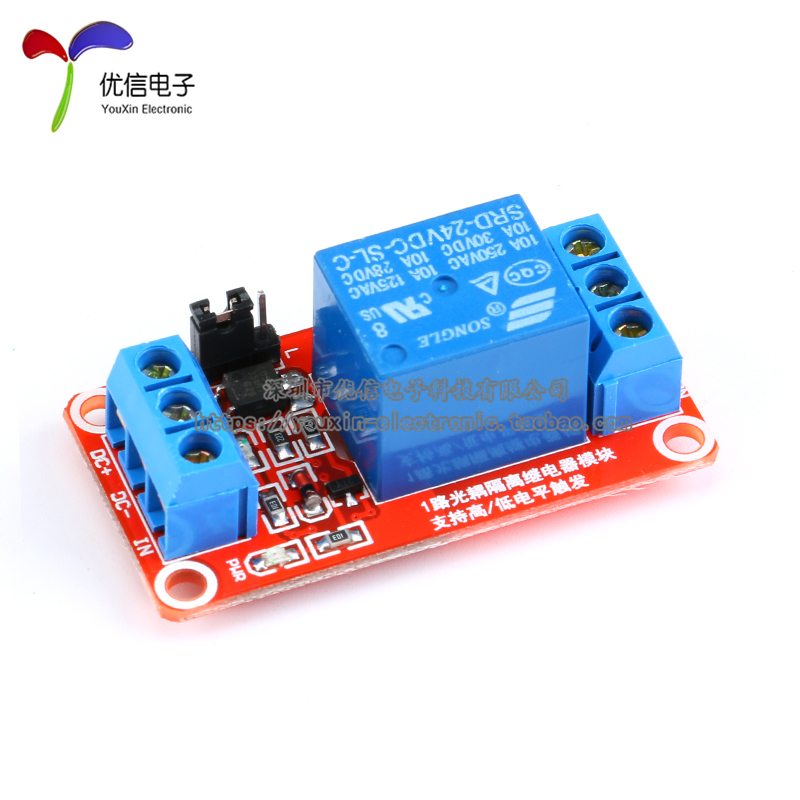

电磁继电器

固态继电器的特点

固态继电器原理 固态继电器(Solidstate Relay, SSR)是一种由固态电子组件组成的新型无触点开关,利用电子组件(如开关三极管、双向可控硅等半导体组件)的开关特性,达到无触点、无火花、而能接通和断开电路的目的,因此又被称为“无触点开关”。相对于以往的“线圈—簧片触点式”继电器(Electromechanical Relay, EMR),SSR没有任何可动的机械零件,工作中也没有任何机械动作,具有超越EMR的优势,如反应快、可靠度高、寿命长(比一般EMR的106高出百倍)、无动作噪声、耐震、耐机械冲击、具有良好的防潮防霉防腐特性。

在这里插入图片描述

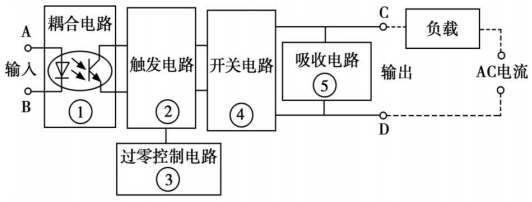

固态继电器的输入电路是为输入控制信号提供一个回路,使之成为固态继电器的触发信号源。固态继电器的输入电路多为直流输入,个别的为交流输入。

固态继电器的输出电路是在触发信号的控制下,实现固态继电器的通断切换。输出电路主要由输出器件(芯片)和起瞬态抑制作用的吸收回路组成,有时还包括反馈电路。目前,各种固态继电器使用的输出器件主要有晶体三极管(Transistor)、单向可控硅(Thyristor或SCR)、双向可控硅(Triac)、MOS场效应管(MOSFET)、绝缘栅型双极晶体管(IGBT)等。

直流固态继电器和交流固态继电器

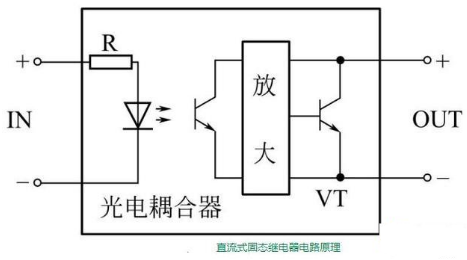

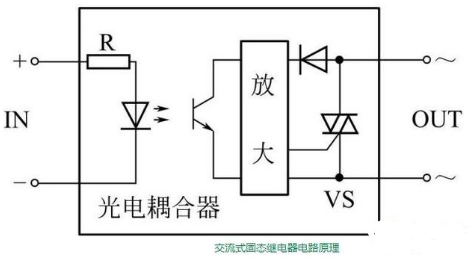

按负载电源的类型不同可将SSR分为交流固态继电器(AC—SSR),驱动电路输出端无正负极之分,使用两个可控硅或一个双向可控硅和直流固态继电器(DC—SSR),驱动电路输出端有正、负极之分,使用双极性器件或功率场效应管。
在这里插入图片描述
在这里插入图片描述

电磁继电器的特点

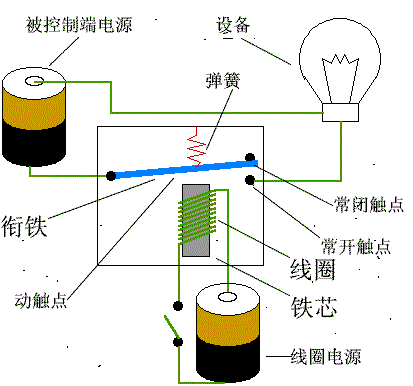

电磁继电器的主要部件是电磁铁、衔铁、弹簧、动触点、静触点。只要在线圈两端加上一定的电压,线圈中就会流过一定的电流,从而产生电磁效应,衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯,从而带动衔铁的动触点与静触点(常开触点)吸合。当线圈断电后,电磁的吸力也随之消失,衔铁就会在弹簧的反作用力返回原来的位置,使动触点与原来的静触点(常闭触点)释放。这样吸合、释放,从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点,可以这样来区分:继电器线圈未通电时处于断开状态的静触点,称为“常开触点”;处于接通状态的静触点称为“常闭触点”。
用万用表的电阻档,测量常闭触点与动点电阻,其阻值应为0;阻值就为无穷大。而常开触点与动点的阻值就为无穷大。由此可以区别出哪个是常闭触点,哪个是常开触点。
在这里插入图片描述

直流固态继电器模块、交流固态继电器模块和电磁继电器模块测试比较

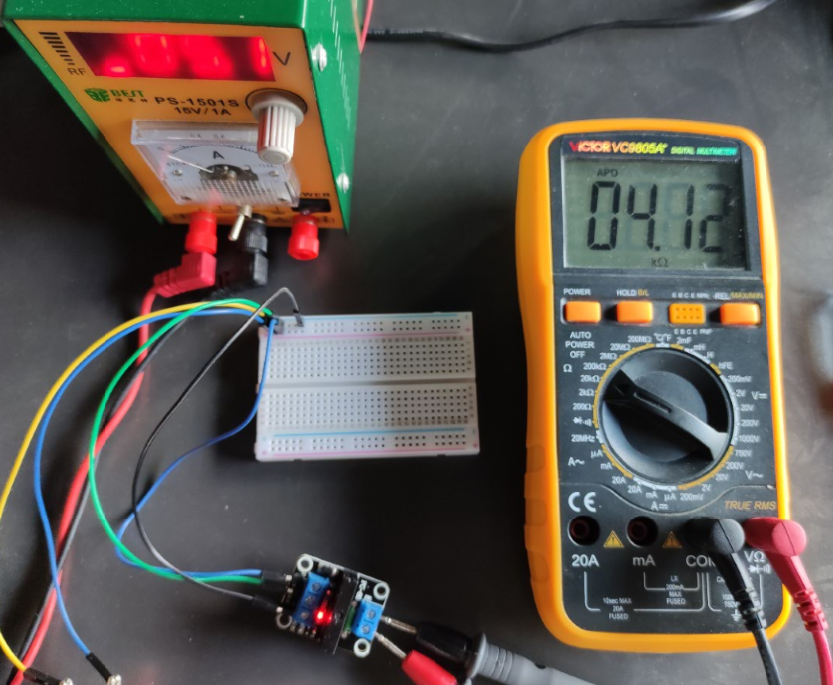

交流固态继电器触发后输出口正向反向电阻相近
在这里插入图片描述
在这里插入图片描述

直流固态继电器触发后输出口正向比反向电阻小很多
在这里插入图片描述
在这里插入图片描述

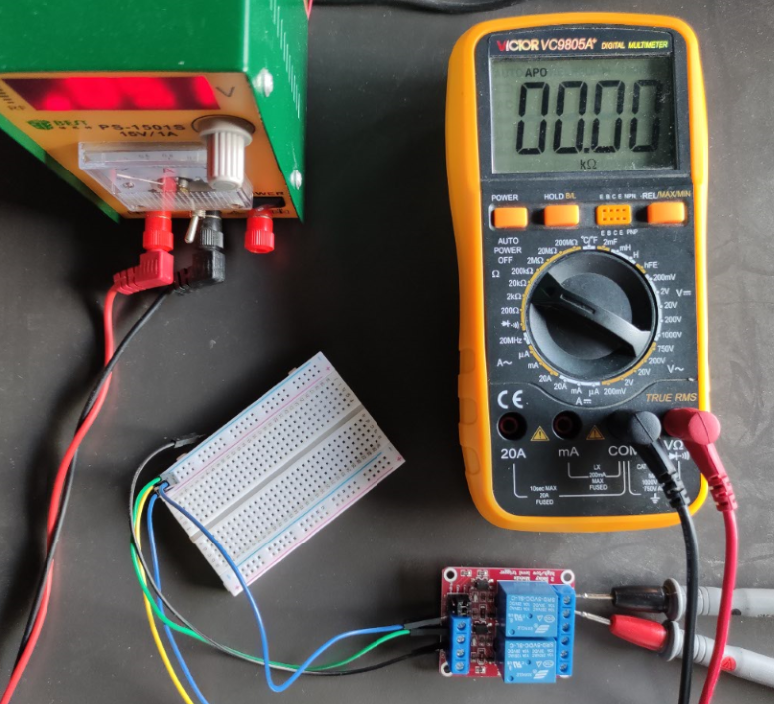

电磁继电器触发后长开触点和动触点导通,电阻趋于0,电磁继电器释放后长开触点和动触点断开,电阻趋于无穷大
在这里插入图片描述
在这里插入图片描述

固态继电器与电磁继电器的比较

固态继电器的优点就是电磁继电器的缺点,反之亦然。

1)固态继电器的优点:

1、固态继电器的寿命更高, 可靠性更高。电磁继电器随着使用的时间的增长而使可靠性变差。

2、电磁兼容性更好(EMI),也就是抗干扰,也不能干扰别的器件。电磁辐射也更低。

3、响应速度更快,能达到微妙级别。

2)固态继电器的缺点(造成其功率不能太大):

1、压降大。

2、损耗大(功耗大),从而造成发热量大,为了 散热,体积要做的更大(利于散热),从而成本更高。

3、必然存在漏电流,从而不能完全关住电路。
