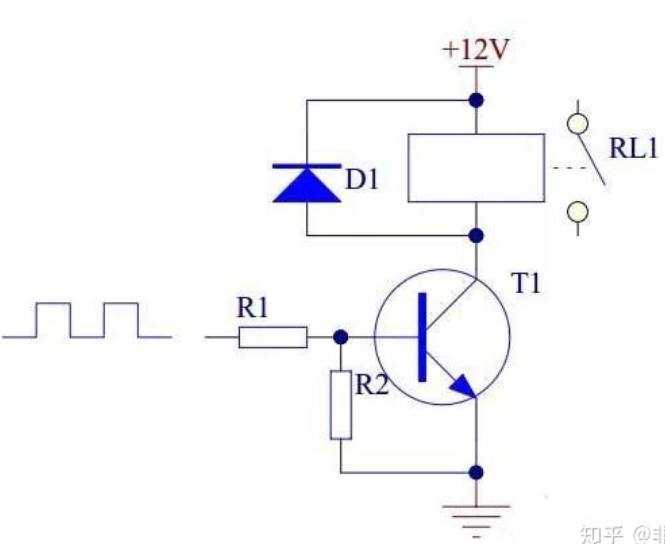

1. 模块采用USB及串口与外界通信，方便模块与PC机、单片机连接。
2. 模块正常的工作电压为5V，并为ICSE014A(8路继电器)模块配置5V电源接口。具体参数见下表：

	ICSE012A	ICSE013A	ICSE014A	单位	备注
CC	4	2	8		模块路数
I	400	250	700	mA	工作电流
U	5	5	5	V	输入电压
	√	√	√		是否带串口
	9600	9600	9600	bit/s	串口波特率
F	1000	1000	1000	Hz	模块控制频率
	×	×	√		是否有电源插座

接口

三种模块均配置了MICRO USB及TTL电平串行接口。具体配置如下：

1. MICRO USB:标准微型USB母口，可通过USB延长线直接与PC机等其他设备通信。
2. TX:串行接口发送端。
3. RX:串行接口接收端。
4. 5V:电源正极。
5. GND:电源地。
6. 5V电源插座:仅ICSE014A有，MICRO USB供电不足时使用。

使用方法

1. USB使用方法
   模块通过USB与PC机连接。连接方式如下图：



   然后打开”Relay Board Manager”直接对模块进行控制。软件的使用方法参看” RelayBoardManager_Reference”。
2. 串口使用方法
   模块通过串口可直接与其他设备通信。连接方式如下：



   模块可以接收上位机发出的单字节指令(波特率9600)：
   上位机 0x50 0x51
   ICSE012A 0xAB
   ICSE013A 0xAD
   ICSE014A 0xAC
   当模块接收到0x51后便进入正常工作状态，模块每接收到一个字节的数据便会直接控制各路继电器的启停。数据的每一位控制一路继电器(’0’表示启，’1’表示停)。对于ICSE012A(4路)及ICSE013A(2路)，只有低4位及低2位数据有效，其他位数据不起控制作用。详见下表：

Bit	ICSE012A	ICSE013A	ICSE014A	备注
0	√	√	√	控制继电器K1
1	√	√	√	控制继电器K2
2	√	×	√	控制继电器K3
3	√	×	√	控制继电器K4
4	×	×	√	控制继电器K5
5	×	×	√	控制继电器K6
6	×	×	√	控制继电器K7
7	×	×	√	控制继电器K8

各位’0’表示启，’1’表示停。



 驱动和测试程序下载地址：

https://download.csdn.net/download/wuhchengfei616/20419414
