硬件模块调试

继电器模块型号和样式

型号

jqc-3ff-s-z

样式1：

端口介绍

左侧

负载侧,该侧是接入负载以及专门给负载供电的一侧
负载可以是led小灯/小风扇等)

常开端
公共端(配合另一个端口)
常闭端

右侧(指示灯侧)

继电器受控信号部分(单片机接入到继电器)

IN(开发板型号控制端)

继电器供电部分

GND(任意合适电源负极)
VCC(任意合适电源正极)

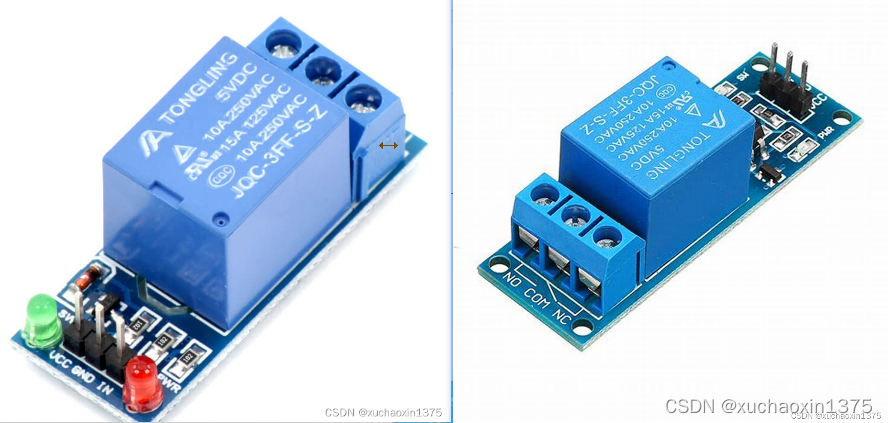

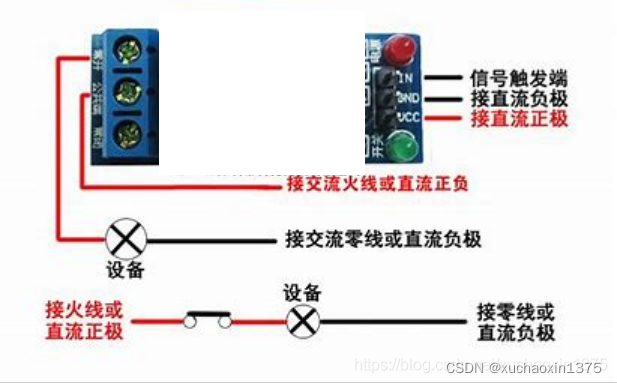

双侧图

在这里插入图片描述

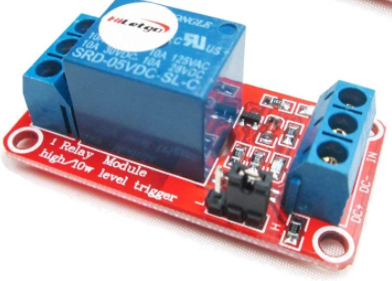

样式2：

在这里插入图片描述

DC/IN 引脚介绍

(单片机接入端)
DC（direct current)直流电（可以由单片机提供或者外接电源）

DC+：直流电正极
DC-：直流电负极
IN：接入单片机信号控制引脚

继电器的使用和接入

继电器接入单片机(step1)
测试负载接入继电器(step2)

继电器负载侧的电源可以是外接电源

在这里插入图片描述

图中风扇部分电路（继电器负载部分）所标注的GND/5V 可以通过外接电源供电；
也可以直接在单片机上的某对GND/VCC上(但是注意,电压要足)。

风扇的可用性调试

风扇需要足够的电压来驱动，一般就接在5v(vcc/gnd）
但是风扇可以产生反电动势，对单片机可能造成损害，所以一般其中的一个管脚接在继电器的负载部分（您可以通过led等来调试继电器的可用性）
风扇的负极是黑色（GND)/红色接入正极（vcc)

⛔注意

小风扇区分正负极（反接无效）
ethernetW5100 堆叠时：不要压地过紧（可以那个卡片隔一隔，容易造成异常的电路问题）

测试代码

触发电平

编写此段代码时，我用的继电器是?电平触发闭合NO端;
以具体情况为准

code (new)

int pinRelay = 5; //管脚D3连接到继电器模块的信号脚(TX)void setup()
{// 为了提供串口显示，需要设置baudSerial.begin(9600);Serial.println("start test the electric relay the circuit...");// 这一步不能忘记pinMode(pinRelay, OUTPUT); //设置pinRelay脚为输出状态//注意电压问题,3.3v的引脚需要直接插入,如果被公用可能导致电压不足导致无法闭合继电器
}void loop()
{int timeHigh = 3000;int timeLow = 1000;Serial.println("pull pinRelay High time(ms)：");Serial.println(timeHigh);digitalWrite(pinRelay, HIGH); //输出HIGH电平，继电器模块闭合delay(timeHigh);              //维持指定秒的高电平Serial.println("pull pinRelay Low time(ms)：");Serial.println(timeLow);digitalWrite(pinRelay, LOW); //输出LOW电平，继电器模块断开delay(timeLow); //维持指定秒数的低电平}

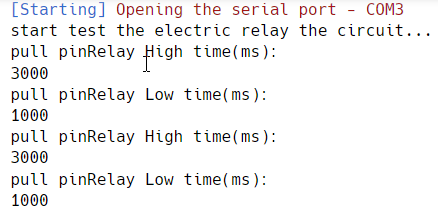

在这里插入图片描述

code（old)

  int pinRelay = 12; //管脚12连接到继电器模块的信号脚(根据自己接线，需求、喜好可以调整）void setup(){// 为了提供串口显示，需要设置baudSerial.begin(9600);Serial.println("start test the electric relay the circuit");pinMode(pinRelay, OUTPUT); //设置pinRelay脚为输出状态}void loop(){Serial.println("close the circuit （3secondes...)");digitalWrite(pinRelay, HIGH); //输出HIGH电平，继电器模块闭合delay(3000); //等待3秒Serial.println("try to broke the circuit（3secondes...)");digitalWrite(pinRelay, LOW); //输出LOW电平，继电器模块断开delay(3000); //等待3s}

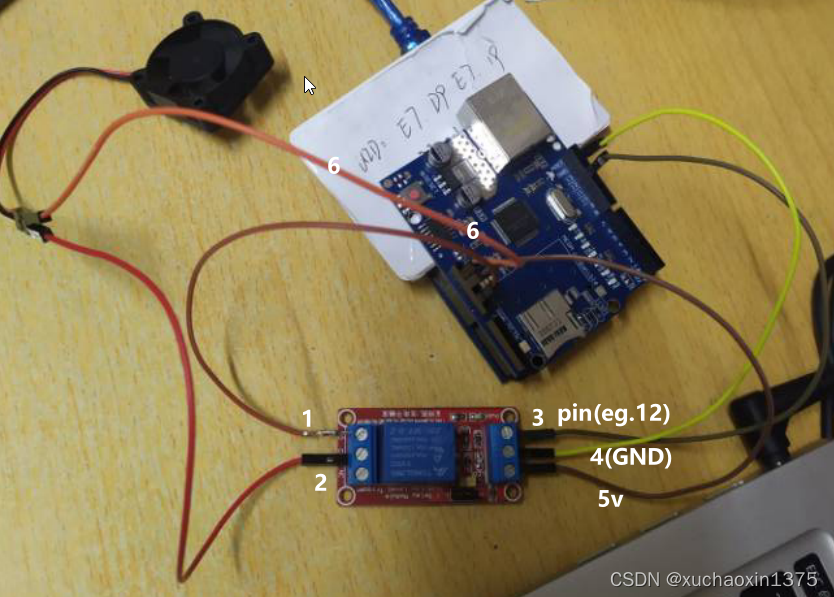

图片上的是一块Ethernet W5100.下面被盖着一个arduino uno;

测试继电器模块可用性

可选材料

led灯
小风扇

两者许多相似的特性,都可以测试继电器可用性，但以上都有·极性·区分。
一定要插到位，其次旋紧螺丝要旋的足够紧!!!
确保足够的电压，5v口允许的话，用5v;
如果仅有3.3v口可用作电源正极，那么请让继电器独占这个口（最好直接插在开发板上的口上,而不要通过面包板间接来链接,减少和其他模块的电压竞争）

Fritzing 接线图

6条线实现测试
(这里画的3.3v,如果还有5v口,都用5v)

关于继电器的内部线路

继电器模块的的使用方法、引脚说明、内部结构参考链接

NC即常闭端（normal close）；
COM即公共端（common)；
NO即常开端（normal open）
用的比较经常的NO、COM组合（有时候也用NC,COM组合）
负载的正极记为LoadP(ostive),负极记为LoadN(egative);
此外，NC,COM哪个接入vcc/gnd，哪个接入负载的某一极没有必须的规定
- 如果负载的正极（LoadP）接入vcc,那么NO或COM与LoadN对接，对应剩下的COM或NO接入单片机的某个GND即可（单片机的vcc/GND在这一部分中充当电源（电池）的角色
