0.引言

继电器的作用是扩大控制范围：例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。可以放大控制效果，例如灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路；可以综合信号，例如当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果；可以自动遥控监测，例如自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。开始笔者以为连接继电器很难，毕竟要弱电控制强电，但实际操作后发现继电器的连接和初步控制较简单，本文做简单记录作为总结。

1.继电器模块和交流同步电机说明

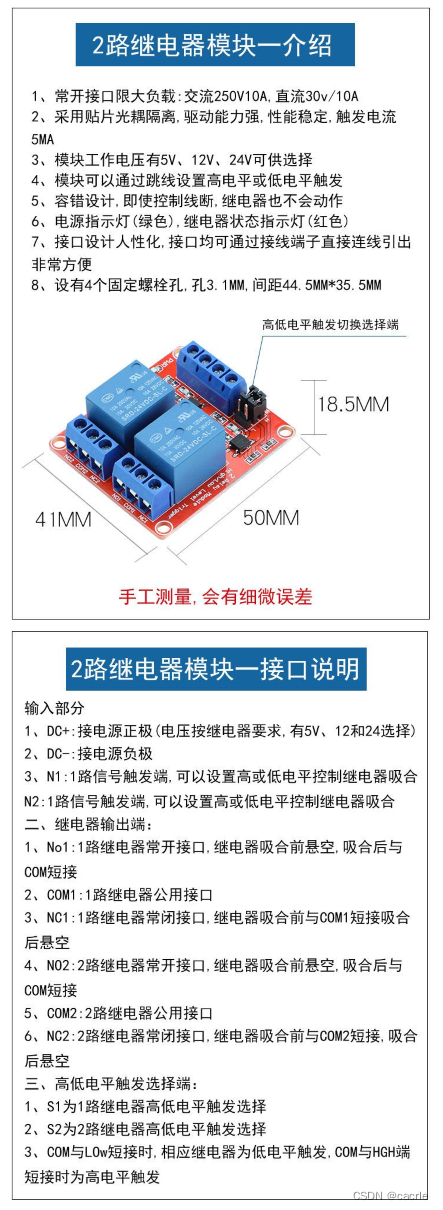

（1）继电器模块
在这里插入图片描述
（2）交流同步电机

2.编写代码

const int relayPin5 =5;
const int relayPin6 =6;
char num='\0';
void setup()
{Serial.begin(9600); //设置串口调试端口   pinMode(relayPin5, OUTPUT);pinMode(relayPin6, OUTPUT);
}
void loop()
{if(Serial.available()){//接收串口信息num = (char)Serial.read();Serial.println(num);}if(num=='0'){//暂停digitalWrite(relayPin5, LOW);digitalWrite(relayPin6, LOW);}else if(num=='1'){//正转digitalWrite(relayPin5, HIGH);digitalWrite(relayPin6, LOW);}else if(num=='2'){//反转digitalWrite(relayPin5, LOW);digitalWrite(relayPin6, HIGH);}
}
