Arduino笔记实验(初级阶段)—继电器模块

article/2025/11/11 0:02:51

Arduino笔记实验(初级阶段)—继电器模块


文章目录

  • Arduino笔记实验(初级阶段)—继电器模块
  • 前言
  • 一、电路图
  • 二、继电器模块实验
    • 代码
    • 实验效果展示
  • 三、继电器模块
  • 实验总结


前言

自学笔记,没有历史知识铺垫(省略百度部分),博主基于C++代码编程,函数可以参考官网,或者下载Arduino IDE(工具),查看菜单:帮助->参考,系列性的记录核心的实用笔记,本章主要记录继电器模块的使用


IDE工具:Arduino IDE

组件:

  1. Arduino UNO R3 *1
  2. 面包版 *1
  3. 杜邦线若干
  4. 外置电池
  5. 1k电阻
  6. LED灯
  7. 继电器模块

一、电路图

Arduino继电器电路图

二、继电器模块实验

代码

const byte pinD = 8;void setup() {pinMode(pinD, OUTPUT);
}void loop() {digitalWrite(pinD, HIGH);delay(1000);digitalWrite(pinD, LOW);delay(1000);
}

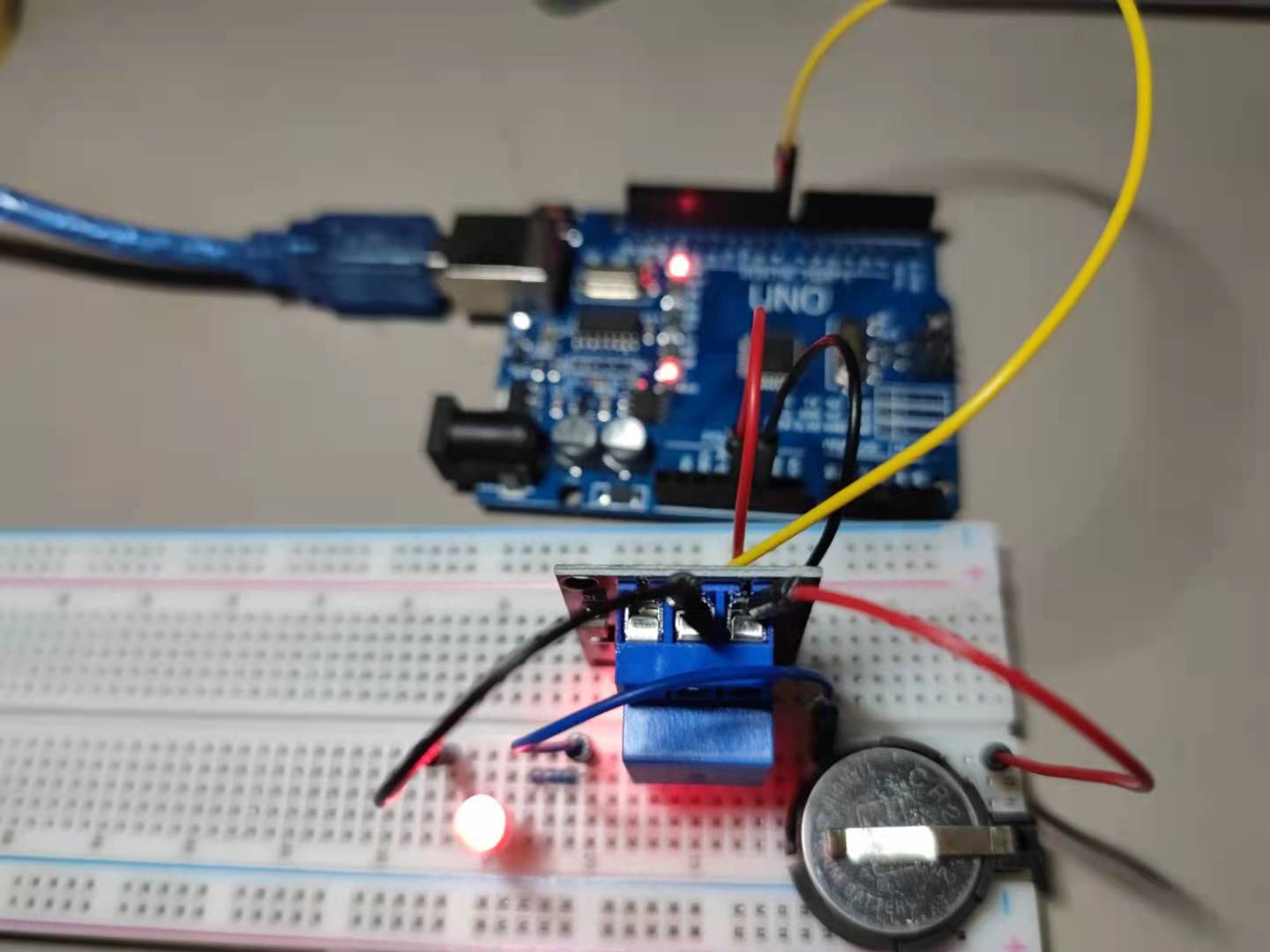

实验效果展示

继电器实验

三、继电器模块

继电器

继电器通常可以用于弱电驱动强电,低电压驱动高电压,左侧为弱电电路控制端,右侧为强电电路控制端

  1. Vcc:弱电电路正极
  2. GND:弱电电路负极
  3. In:弱电电路信号引脚
  4. com:强电电路公共极
  5. NC:In输入低压信号,NC与com闭合,NO与com断开
  6. NO:In输入高压信号,NC与com断开,NO与com闭合

注意:一定要阅读继电器上标记的驱动电压和电流,不要超负荷使用导致危险
本实验使用电磁继电器,关于继电器资料可了解如下
继电器

实验总结

本章主要为继电器实验,用于继电器的了解和使用.
