链路聚合

随着网络规模不断扩大，用户对骨干链路的带宽和可靠性提出了越来越高的要求。在传统技术中，常用更换高速率的接口板或更换支持高速率接口板的设备的方式来增加带宽，但这种方案需要付出高额的费用，而且不够灵活。
采用链路聚合技术可以在不进行硬件升级的条件下，通过将多个物理接口捆绑为一个逻辑接口，来达到增加链路带宽的目的。在实现增大带宽目的的同时，链路聚合采用备份链路的机制，可以有效的提高设备之间链路的可靠性。

简单来说就是可以将多个物理接口逻辑捆绑为一个接口，不仅可以达到增加带宽的目的，还可以实现冗余的功能。

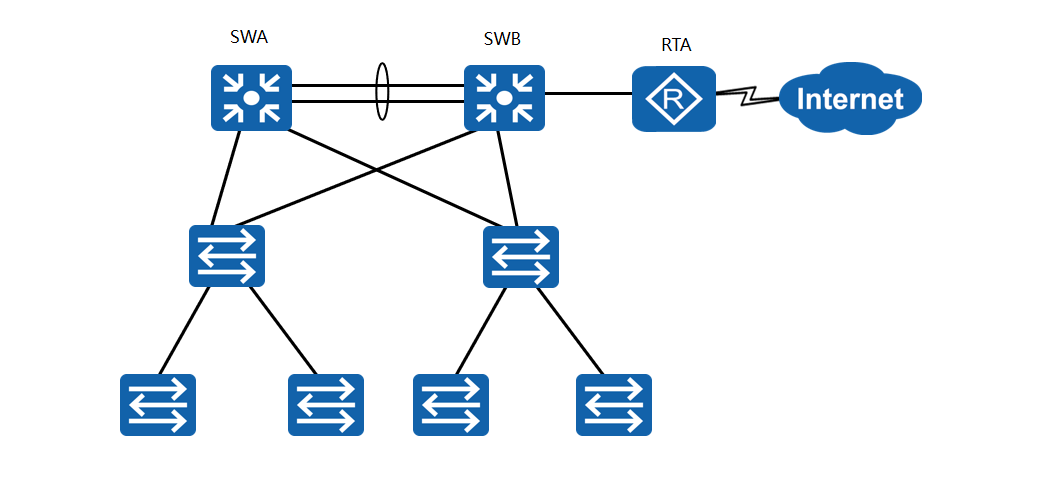

应用场景

在这里插入图片描述
链路聚合一般部署在核心结点，以便提升整个网络的数据吞吐量。
如图中所示，圈圈圈起来的两个物理接口通过逻辑捆绑为一个接口，可以曾加该端线路的网络带宽。同时，我们假设，工作过程中，上那条链路出现故障，虽然此时带宽会降低，但是下面那条链路依旧可以工作。挺高了网络的可靠性。同时提一下，一般而言，这里的架构就是一个小型网络的典型架构。SWA、SWB为核心层交换机，承担了大量的网络流量。

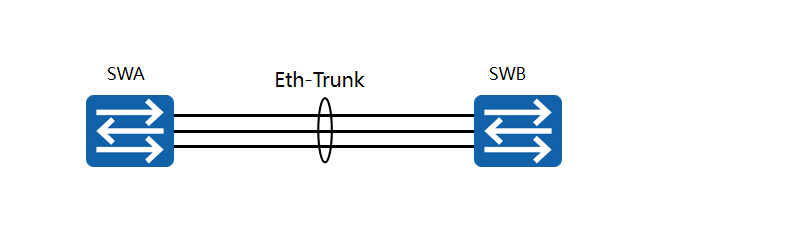

链路聚合

在这里插入图片描述
链路聚合能够提高链路带宽，增强网络可用性，支持负载分担。
提高链路带宽是指：假设你一条链路的速率是1G，那么你将三条链路逻辑捆绑为一条链路，你就得到了一条速率为3G的逻辑链路了。
同时减小了企业的支出，你重新购买一台交换机的价格肯定比重新补一条线额价格贵吧。

聚合模式

在这里插入图片描述
手工负载分担模式下所有活动接口都参与数据的转发，分担负载流量。
LACP模式支持链路备份。

这里再解释一下什么是链路备份（冗余），比如说，图中在LACP模式下SWA和SWB中间连线的两条实线线路全部故障，此时虚线便可以继续执行实现的流量转发功能，网络流量可以进行正常转发，这就是备份的作用。然后再解释一下两种模式的区别，第一种模式（手工分担模式）的意思是，我把几条线聚合成一条逻辑线，并且几个接口同时进行转发。LACP模式则是，虽然我有三条线，但是最后那条虚线平时是不进行转发的，当两条实线出现故障时，虚线才会进行转发。所以，我推荐大家使用手工负载分担模式。毕竟你不用的话岂不是浪费了嘛。

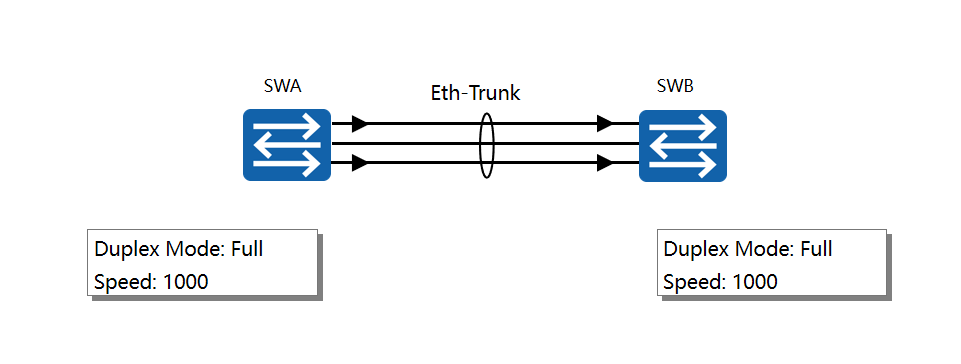

数据流控制

在这里插入图片描述
Eth-Trunk链路两端相连的物理接口的数量、速率、双工方式、流控方式必须一致。

配置

配置方法有两种
因为比较简单，这里直接贴配置：
第一种配置方法，进物理接口把接口添加进逻辑接口：
在这里插入图片描述

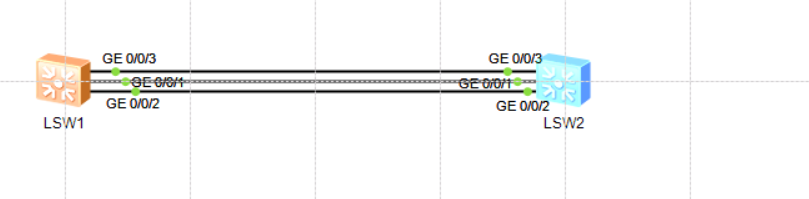

拓扑如上，SW1、配置如下：

[Huawei]int Eth-Trunk 1					//创建逻辑接口
[Huawei-Eth-Trunk1]q
[Huawei]int g 0/0/1						//进入物理接口
[Huawei-GigabitEthernet0/0/1]eth-trunk 1		//将接口加入逻辑接口（以下同理）
[Huawei]int g 0/0/2
[Huawei-GigabitEthernet0/0/2]eth-trunk 1
[Huawei]int g 0/0/3
[Huawei-GigabitEthernet0/0/3]eth-trunk 1

SW2配置方法与SW1一致，所以就不贴出来了。

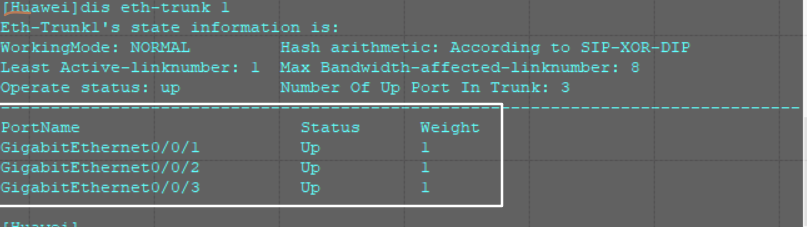

查看聚合信息：
命令：dis eth-trunk 1（1为逻辑接口的编号）
在这里插入图片描述
可以看到此时已经将三个物理口捆绑成一个逻辑口（Erh-Trunk 1）。
**第二种方法：**在虚拟接口中直接添加物理接口

[Huawei]int Eth-Trunk 1				// 创建逻辑接口（注意编号是一致的）
[Huawei-Eth-Trunk1]trunkport g 0/0/3		//添加物理接口
[Huawei-Eth-Trunk1]trunkport g 0/0/2
[Huawei-Eth-Trunk1]trunkport g 0/0/1

查看聚合信息：
在这里插入图片描述
总体来说，链路聚合是一个比较简单但是实用高效的协议。至于选择使用哪种方法进行聚合，看个人喜好即可。
