1 到底什么是“感受野”（接受野）？——Receptive Field

“感受野”的概念来源于生物神经科学，比如当我们的“感受器”，比如我们的手受到刺激之后，会将刺激传输至中枢神经，但是并不是一个神经元就能够接受整个皮肤的刺激，因为皮肤面积大，一个神经元可想而知肯定接受不完，而且我们同时可以感受到身上皮肤在不同的地方，如手、脚，的不同的刺激，如痛、痒等。这说明皮肤感受器是由很多不同的神经元控制的，那么每一个神经元所能够反映的那块感受器的区域就称之为“感受野”，感受野即每一个神经元所支配的区域，也可以说这个神经元的活动受到那一块区域的影响。
在卷积神经网络中，整个卷积运算的过程正好和上面的皮肤刺激过程类似，我们可以将原始图像对应看成感受器（皮肤），将最终的输出看成是做出反应的那个神经元。最终输出到底是什么状态（神经元的状态）所受到的初始图像哪一块区域的影响（受到那一块皮肤的刺激）不正是上面所描述的过程吗？于是我们给出感受野的定义如下：卷积神经网络每一层输出的特征图（feature map）上的像素点在原始图像上映射的区域大小；通俗点说，就是图像的最终输出的每一个特征（每一个像素）到底受到原始图像哪一部分的影响。
关于感受野的计算需要注意的是：padding并不影响感受野，stride只影响下一层featuremap的感受野，kernel size影响的是该层的感受野。

2 Down To Top计算感受野

为了更好地说明整个卷积神经网络的工作过程，下面以一个例子说明，原始图像的大小为10x10，一共设计了5个网络层，前面4个是卷积层，卷积核的大小为3x3，最后一个是池化层，大小为2x2,为了较简单的说明，本次所有的步幅stride均为1.
注意： 感受野在计算的时候不考虑“边界填充”，因为填充的边界已经不是原始图像本身的内容了，感受野描述的是输出特征到原始图像的映射关系，故而不考虑padding 。实际建模过程中可能需要填充边界，原理一样，只是计算稍微复杂点。

2.1 第一次卷积运算

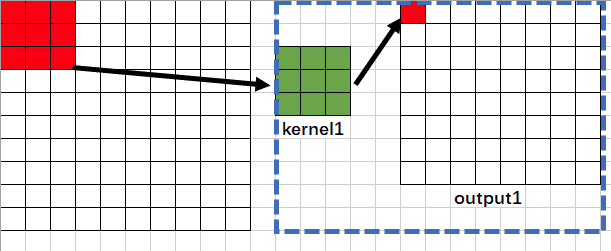

在这里插入图片描述
从上面可以看出：第一层网络输出的图像中，输出结果为8x8，output1输出的每一个特征（即每一个像素）受到原始图像的3x3区域内的影响，故而第一层的感受野为3，用字母表示为
RF1=3 （每一个像素值与原始图像的3x3区域有关）

2.2 第二次卷积运算

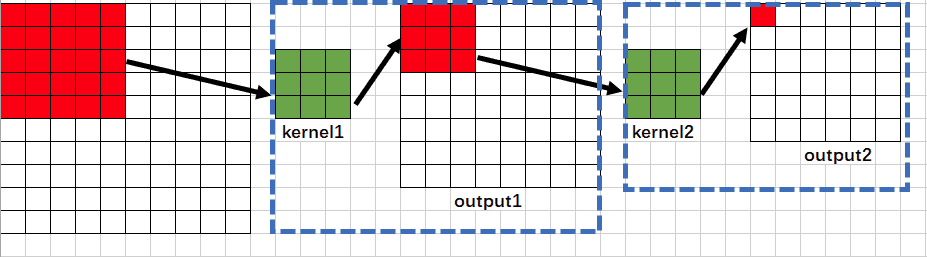

在这里插入图片描述从上图可以看出，经历两次卷积运算之后，最终的输出图像为6x6，output2输出的每一个特征（即每一个像素）受到output1的范围影响为3x3，而output1中的这个3x3又收到原始图像的5x5的范围的影响，故而第二层的感受野为5，即 RF2=5 （每一个像素值与原始图像的5x5区域有关）

2.3 第三次卷积运算

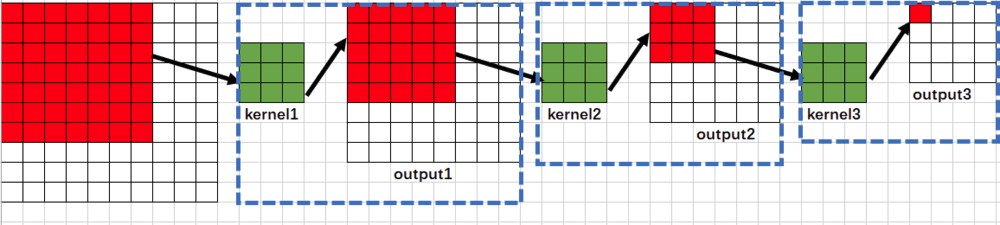

在这里插入图片描述从上图可以看出，经历三次卷积运算之后，最终的输出图像为4x4，output3输出的每一个特征（即每一个像素）受到output2的范围影响为3x3，而output2中的这个3x3又受到output1的5x5的范围的影响，而output1中的这个5x5又受到原始图像的7x7的范围的影响，故而第三层的感受野为7，即
RF3=7 （每一个像素值与原始图像的7x7区域有关)

2.4 第四次卷积运算

在这里插入图片描述
从上图可以看出，经历四次卷积运算之后，最终的输出图像为2x2，output4输出的每一个特征（即每一个像素）受到output3的范围影响为3x3，而output3中的这个3x3又受到output2的5x5的范围的影响，而output2中的这个5x5又受到output1的7x7的范围的影响，而output1中的这个7x7又受到原始图形的9x9的范围的影响，故而第四层的感受野为9，即
RF4=9 （每一个像素值与原始图像的9x9区域有关）

2.5 第五次池化运算

从上图可以看出，经历四次卷积运算和一次池化运算之后，最终的输出图像为1x1，output5输出的每一个特征（即每一个像素）受到output4的范围影响为2x2，而output4中的这个2x2又受到output3的4x4的范围的影响，而output3中的这个4x4又受到output2的6x6的范围的影响，而output2中的这个6x6受到output1的8x8的范围的影响，而output1中的这个8x8受到原始图像的10x10的范围的影响，故而第五层的感受野为10，即
RF5=10 （每一个像素值与原始图像的10x10区域有关）

2.6 递推公式推导

从上面的过程可以看出，感受野的推导是一个递推的过程，下面将展示这一过程。


RF1=3	k1（第一层的感受野，永远等于第一个卷积核的尺寸大小）k表示第几个卷积层
RF2=5	k1 + (k2-1)	RF1+ (k2-1)
RF3=7	k1 + (k2-1) + （k3-1)	RF2+ (k3-1)
RF4=9	k1 + (k2-1) + （k3-1) + (k4-1)	RF3+ (k4-1)
RF4=10	k1 + (k2-1) + （k3-1) + (k4-1) + (k5-1)	RF4+ (k5-1)

2.7 总结：

从上面可以看出，感受野的大小的求解是一个不断递进的过程，因为第一层的每一个像素的感受野始终是第一个卷积核的大小，故而RF1总是最先确定，然后以此类推，逐步求出RF2、RF3、RF4、RF5……但是上面的所有步长均为 1 ，如果每一次卷积运算的步长 stride 不为1呢，同理，这里直接给出递推公式：
$RF_{n}=RF_{n-1} + (k_{n}-1)*stride_n$
其中stride_n表示的是第n次卷积的移动步幅stride。求解过程是从RF1开始的。

3 Top To Down计算感受野

3.1 计算公式

TOP To Down 计算感受野时有下面几个知识点需要知道：

最后一层（卷积层或池化层）输出特征图感受野的大小等于卷积核的大小。
第i层卷积层的感受野大小和第i层的卷积核大小和步长有关系，同时也与第（i+1）层感受野大小有关。
计算感受野的大小时忽略了图像边缘的影响，即不考虑padding的大小。

关于感受野大小的计算方式是采用从最后一层往下计算的方法，即先计算最深层在前一层上的感受野，然后逐层传递到第一层，使用的公式可以表示如下：

$RF_i = (RF_{i+1}-1) \times strides_i + Ksize_i$
其中， $RF_i$ 是第i层卷积层的感受野， $RF_{i+1}$ 是（i+1）层上的感受野，stride是卷积的步长，Ksize是本层卷积核的大小。
注意： 此公式与上边的Down To Top的递归公式在原理上是一致的，一个向前计算一个向后计算。
