1、初始化模块
SDRAM 的初始化是芯片上电后必须进行的一项操作，只有进行了初始化操作的 SDRAM 芯片才可被正常使用。SDRAM 的初始化是一套预先定义好的流程，除此之外的其 他操作会导致 SDRAM 出现不可预知的后果。

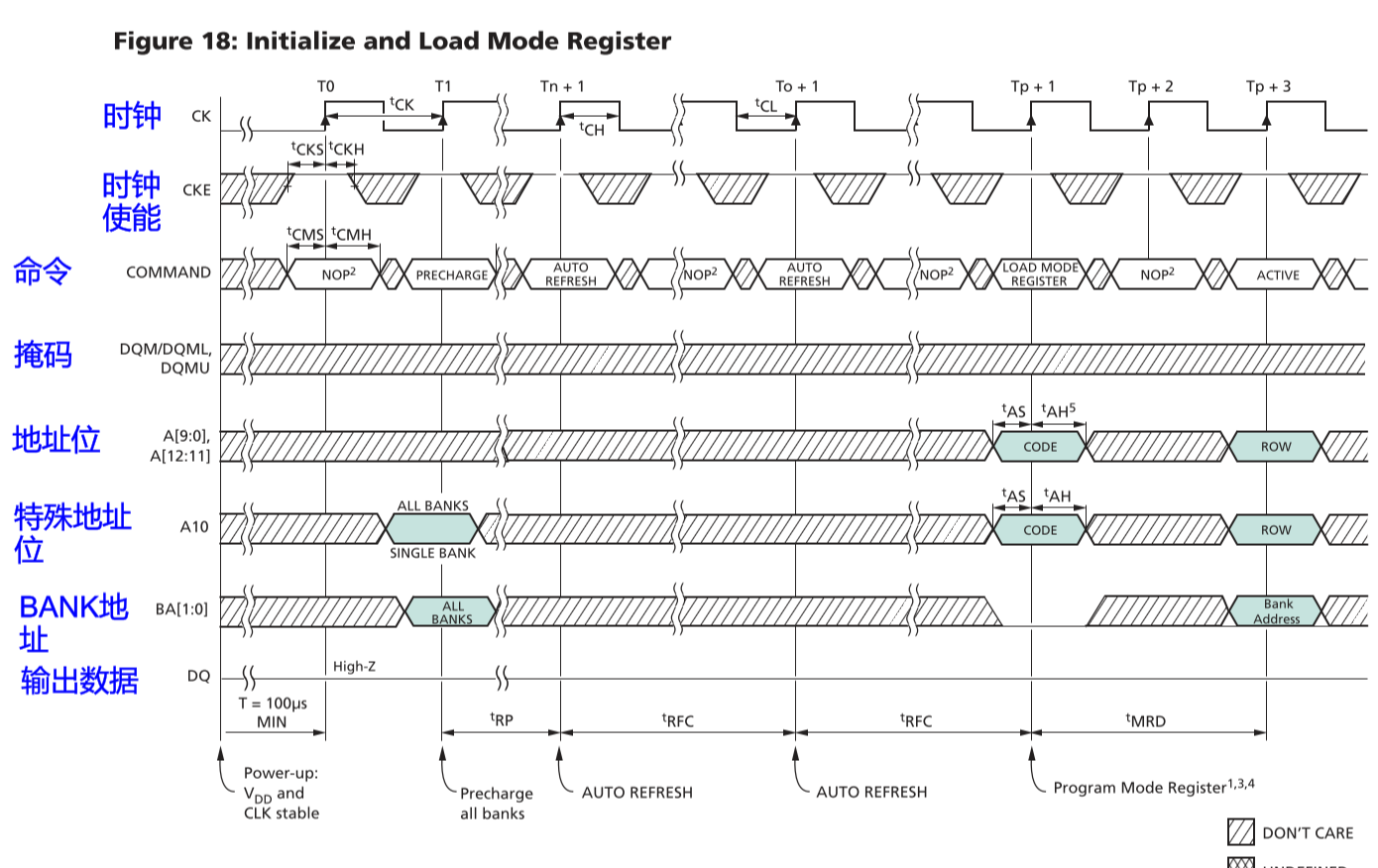

初始化时序图：
CK：工作时钟，具体时钟频率视不同的芯片而不同
CKE：时钟使能，在整个初始化过程中都需要拉高
COMMAND：SDRAM命令，由4根线拼接而成，分别是CS#（片选信号），RAS#（行选通信号），CAS#（列选通信号），WE#（写使能信号），通过这4根命令线，再结合SDRAM的地址、输入输出数据等，就可以对SDRAM进行各种命令操作
DQM/DQML,DQMU：数据掩码，通过数据掩码可以实现对输入或输出数据的某一位进行“掩埋”，也就是使某一位失效
A[9:0],A[12:11]：数据地址线，同时也可用来设置模式寄存器
A10：数据地址线，同时也可以用来使能一些具体操作，比如控制自动预充电使能、使能预充电bank数量
BA[1：0]：bank地址
DQ数据：在初始化过程中无数据输出，保持高阻态就行
初始化过程：
1.上电后需保持时钟稳定状态至少100us（各芯片时间不同），同时CKE需拉高；同时需发送NOP空指令（发送空指令是为了防止对SDRAM进行误操作）
2.对所有BANK进行预充电操作，A10拉高即是选中所有BANK
3.进行预充电操作后需要等待一定的时间，即tRP，在此期间同样需要发送NOP空指令（发送空指令是为了防止对SDRAM进行误操作）
4.等待结束后发送自动刷新指令
5.进行自动刷新操作后需要等待一定的时间，即tRC，在此期间同样需要发送NOP空指令（发送空指令是为了防止对SDRAM进行误操作）
6.重复进行发送自动刷新指令与等待tRFC，芯片不同刷新次数不同
7.发送模式寄存器设置指令，地址总线 A0-A11 参数不同 辅助模式寄存器不同模式的设置
8.发送模式寄存器设置指令后需要等待一定的时间、即tMRD，在此期间同样需要发送NOP空指令（发送空指令是为了防止对SDRAM进行误操作）
9.tMRD等待时间结束后，SDRAM 初始化完成
补充：
预充电
SDRAM的寻址具有独占性，所以在进行完读写操作后，如果要对同一个Bank的另一行进行寻址，就要将原来有效(ACTIVE)的行关闭，重新发送行/列地址。Bank关闭当前工作行，准备打开新行的操作就是预充电。 预充电可以通过独立的命令控制，也可以在每次发送读写命令的同时使用“A10”线控制自动进行预充电。实际上，预充电是一种对工作中所有存储阵列进行数据重写，并对行地址进行复位，以准备新行的工作。预充电指令除了在初始化过程中用到外，在自动刷新以及读写操作中也都会被用到。
自动刷新
SDRAM 内部存储体是利用电容能够保持电荷以及可充放电的特性制成，而电容所存储的电荷会随时间不断流失，会造成存储数据的丢失。为保证 SDRAM 中数据的可靠性，需要对 SDRAM 进行不断刷新。刷新操作分两种：“自动刷新”和“自刷新”。发送命令后CKE时钟为有效时（低电平），使用自动刷新操作，否则使用自我刷新操作。不论使用何种刷新方式，都不需要外部提供地址信息，因为这个是内部操作。
对于“自动刷新”，SDRAM内部有一个行地址生成器（也称刷新计数器）用来自动地依次生成行地址，每收到一次命令刷新一行。在刷新过程中，所有的Bank都停止工作，而每次刷新所占用的时间为N个时钟周期。刷新结束后才可进入正常的工作状态，也就是说在这N个时钟期间内，所有工作指令只能等待而无法执行。一次次的按行刷新，刷新完所有行后，将再一次对第一行重新进行刷新操作，这个对同一行刷新操作的时间间隔，成为SDRAM的刷新周期，通常为64ms。显然，刷新会对SDRAM的性能造成影响，但这是SDRAM的特性决定的，也是SDRAM相对于SRAM取得成本优势的同时所付出的代价。
“自刷新”则主要用于休眠模式低功耗状态下的数据保存，也就是说即使外部控制器件不工作了，SDRAM都能自己确保数据正常。在发出“自我刷新”命令后，将CKE置于无效状态（低电平），就进入自我刷新模式。此时不再依靠外部时钟工作，而是根据SDRAM内部的时钟进行刷新操作。在自我刷新期间，除了CKE之外的所有外部信号都是无效的，只有重新使CKE有效才能退出自我刷新模式并进入正常操作状态。
因为我们平常控制SDRAM都是在正常工作状态下使用，所以一般是对SDRAM进行自动刷新操作。模式寄存器配置：
通过对SDRAM模式寄存器的配置可以实现对其各种工作方式、参数的控制，如突发长度BL、读潜伏期CL等。
A12-A10：预留
A9：读写方式，0:突发读&突发写；1:突发读&单写
A8，A7：00：标准模式，默认
A6，A5，A4：CAS潜伏期，分别为1、2、3、保留
A3：突发传输方式，0:顺序；1:隔行
A2，A1，A0：突发长度,000:1、2、4、8、全页等待时间参数：
以下时间参数根据芯片的不同可能存在差异：tRP：PRECHARGE command period，发送预充电指令后进行下一个操作需要等待的时间
tRFC：AUTO REFRESH period，发送自动刷新指令后进行下一个操作需要等待的时间
tMRD：LOAD MODE REGISTER command to ACTIVE or REFRESH command，发送设置模式寄存器指令后进行下一个操作需要等待的时间

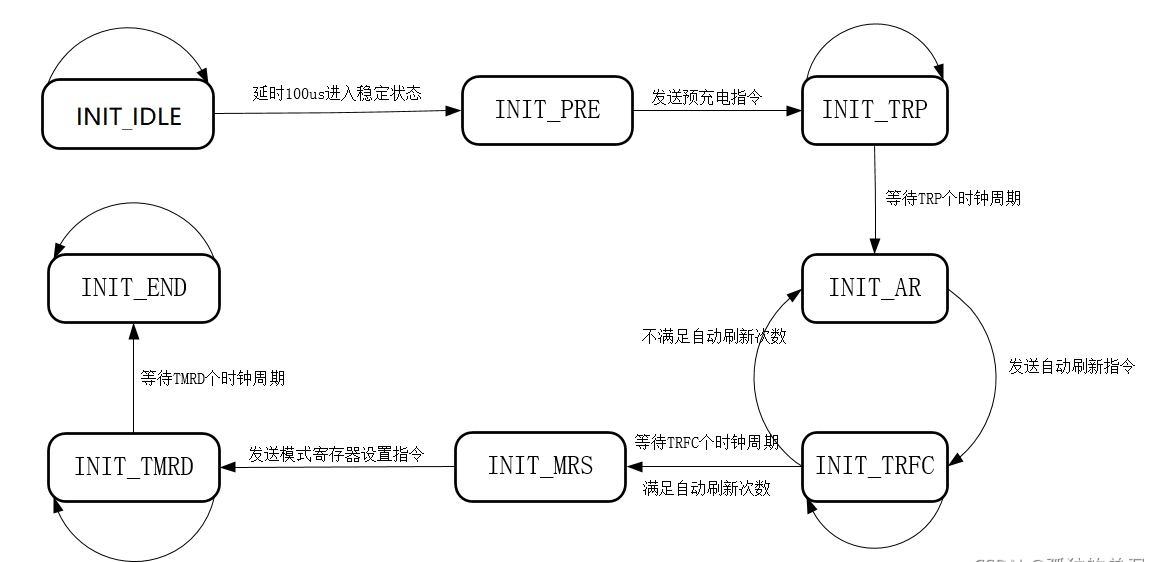

初始化模块可以使用状态机实现：
INIT_IDLE：上电等待状态，等待时间满足100us要求后，跳转至下一状态INIT_PRE，在此状态发送NOP指令
INIT_PRE：发送预充电指令状态、只维持一个时钟周期、下个时钟就跳转到状态INIT_TRP ，在此状态发送预充电指令
INIT_TRP：预充电指令等待状态、在此状态等待时间满足TRP后就跳转到下一个状态INIT_AR，在此状态发送NOP指令
INIT_AR：发送自动刷新指令状态、只维持一个时钟周期、下个时钟就跳转到状态INIT_TRFC，在此状态发送自动刷新指令
INIT_TRFC：自动刷新指令等待状态、在此状态等待时间满足TRFC时进行判断，若自动刷新次数满足要求（2次或其他手册要求）后就跳转到下一个状态INIT_MRS，在此状态发送NOP指令，若不满足自动刷新次数要求就继续进行自动刷新操作，跳转到状态INIT_AR
INIT_MRS：发送模式寄存器设置指令状态、只维持一个时钟周期、下个时钟就跳转到状态INIT_TMRD，在此状态发送模式寄存器设置指令
INIT_TMRD：模式寄存器设置指令等待状态、在此状态等待时间满足TMRD后就跳转到下一个状态INIT_END，在此状态发送NOP指令
INIT_END：初始化结束状态，完成初始化后一直停留在这个状态；在此状态发送NOP指令，并将初始化完成信号拉高以通知其他模块开始进行工作
时序图：

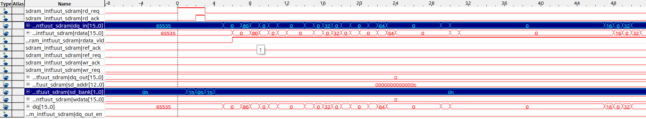

仿真结果：

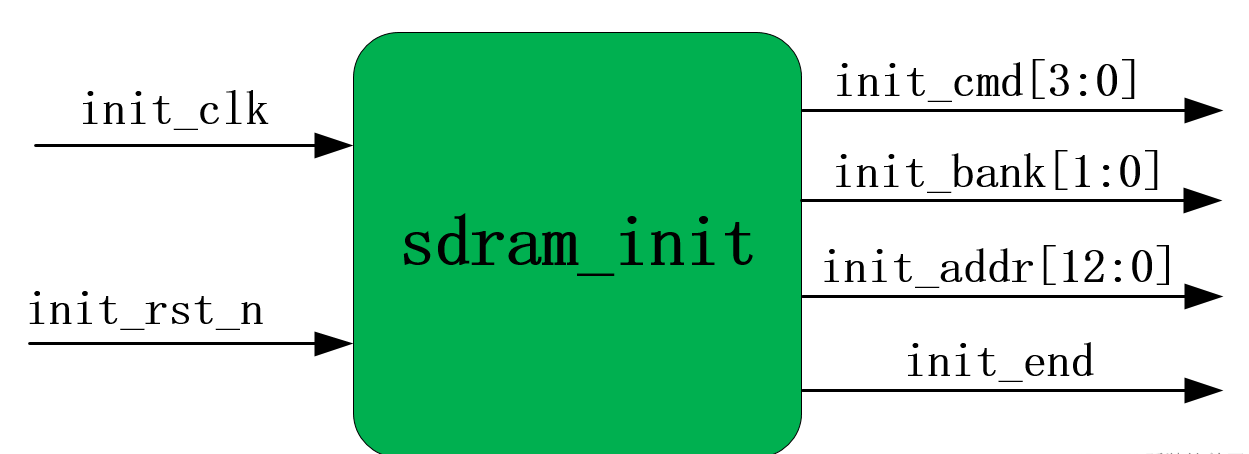

端口：
信号名称 位宽 属性 描述
init_clk 1 输入 100M时钟信号
init_rst_n 1 输入 复位信号，低电平有效
init_addr 13 输出 SDRAM地址总线
init_cmd 4 输出 SDRAM命令，组成{CS#,RAS#,CAS#,WE#}
init_bank 2 输出 BANK地址，共4个BANK
init_end 1 输出 初始化完成信号，初始化完成后拉高，其他时间保持低电平
代码：
//----------------------------------------------------------------------------------------------------
//--SDRAM初始化模块
//----------------------------------------------------------------------------------------------------
module SDRAM_INIT(input sys_clk ,input sys_rst_n ,output reg [3:0] init_cmd ,output reg [1:0] init_ba ,output reg [12:0] init_addr ,output init_end
);parameter INIT_IDLE = 3'b000,INIT_PRE = 3'b001,INIT_TRP = 3'b011,INIT_AR = 3'b010,INIT_TRFC = 3'b110,INIT_MRS = 3'b111,INIT_TMRD = 3'b101,INIT_END = 3'b100;parameter WAIT_MAX = 15'd20_000;parameter TRP = 3'd2,TRFC = 3'd7,TMRD = 3'd3;parameter NOP = 4'b0111,P_CHARGE = 4'b0010,AUTO_REF = 4'b0001,M_REG_SET = 4'b0000;wire wait_end ;
wire TRP_end ;
wire TRFC_end ;
wire TMRD_end ;reg [2:0] init_state ;
reg [14:0] cnt_200us ;
reg [2:0] cnt_clk ;
reg cnt_clk_rst ;
reg [3:0] cnt_aref ;always @(posedge sys_clk or negedge sys_rst_n)if(!sys_rst_n)init_state <= INIT_IDLE;else begincase(init_state)INIT_IDLE :if(wait_end == 1'b1)init_state <= INIT_PRE ;else;INIT_PRE : init_state <= INIT_TRP ;INIT_TRP :if(TRP_end == 1'b1)init_state <= INIT_AR ;else;INIT_AR :init_state <= INIT_TRFC ;INIT_TRFC :if(TRFC_end == 1'b1 )if(cnt_aref == 4'd8)init_state <= INIT_MRS ;elseinit_state <= INIT_AR ;else;INIT_MRS :init_state <= INIT_TMRD ;INIT_TMRD :if(TMRD_end == 1'b1)init_state <= INIT_END ;else;INIT_END :init_state <= INIT_END ;default : init_state <= INIT_IDLE;endcaseend
//上电等待200us
always @(posedge sys_clk or negedge sys_rst_n)if(!sys_rst_n)cnt_200us <= 15'd0;else if(cnt_200us == WAIT_MAX)cnt_200us <= WAIT_MAX;elsecnt_200us <= cnt_200us + 1'b1;//200us标志信号计数器
assign wait_end = (cnt_200us == WAIT_MAX - 1'b1)? 1'b1 : 1'b0;always @(posedge sys_clk or negedge sys_rst_n)if(!sys_rst_n)cnt_clk <= 3'd0;else if(cnt_clk_rst == 1'b1)cnt_clk <= 3'd0;elsecnt_clk <= cnt_clk + 1'b1;always @(*)begin case(init_state)INIT_IDLE : cnt_clk_rst <= 1'b1;INIT_TRP : cnt_clk_rst <= (TRP_end == 1'b1)? 1'b1 : 1'b0 ;INIT_TRFC : cnt_clk_rst <= (TRFC_end == 1'b1)? 1'b1 : 1'b0;INIT_TMRD : cnt_clk_rst <= (TMRD_end == 1'b1)? 1'b1 : 1'b0;INIT_END : cnt_clk_rst <= 1'b1;default : cnt_clk_rst <= 1'b0 ;endcase
end
//如何判断先后顺序？不看状态只看cnt_clk计数？应该是在各自的状态下才进行计数？是的，后边修改了
assign TRP_end = (init_state == INIT_TRP && cnt_clk == TRP) ? 1'b1 : 1'b0;
assign TRFC_end = (init_state == INIT_TRFC && cnt_clk == TRFC)? 1'b1 : 1'b0;
assign TMRD_end = (init_state == INIT_TMRD && cnt_clk == TMRD)? 1'b1 : 1'b0;//自动刷新次数计数 刷新次数为8 1,2,3,4,5,6,7,8共8次。
always @(posedge sys_clk or negedge sys_rst_n)if(!sys_rst_n)cnt_aref <= 4'd0;else if(init_state == INIT_IDLE)cnt_aref <= 4'd0;else if(init_state == INIT_AR)cnt_aref <= cnt_aref + 1'b1;elsecnt_aref <= cnt_aref;always @(posedge sys_clk or negedge sys_rst_n)if(!sys_rst_n)begininit_cmd <= NOP ;init_ba <= 2'b11 ;init_addr <= 13'h1fff ;endelsecase(init_state)INIT_IDLE,INIT_TRP,INIT_TRFC,INIT_TMRD,INIT_END : begin init_cmd <= NOP ;init_ba <= 2'b11 ;init_addr <= 13'h1fff ;endINIT_PRE :begin init_cmd <= P_CHARGE ;init_ba <= 2'b11 ;init_addr <= 13'h1fff ;endINIT_AR :begin init_cmd <= AUTO_REF ;init_ba <= 2'b11 ;init_addr <= 13'h1fff ;end INIT_MRS :begin init_cmd <= M_REG_SET ;init_ba <= 2'b00 ;init_addr <= {3'b000,1'b0,2'b00,3'b011,1'b0,3'b111} ;enddefault : begin init_cmd <= NOP ;init_ba <= 2'b11 ;init_addr <= 13'h1fff ;end endcase
assign init_end = (init_state == INIT_END) ? 1'b1 : 1'b0;endmodule
仿真代码：
//----------------------------------------------------------------------------------------------------
//--SDRAM初始化仿真测试
//----------------------------------------------------------------------------------------------------
`timescale 1ns/1ns
module SDRAM_INIT_tb();wire clk50m ;
wire clk100m ;
wire clk100m_shift ;
wire locked ;
wire rst_n ;wire [3:0] init_cmd ;
wire [1:0] init_ba ;
wire [12:0] init_addr ;
wire init_end ;reg sys_clk ;
reg sys_rst_n ;initial begin sys_clk = 1'b1;sys_rst_n <= 1'b0;#30sys_rst_n <= 1'b1;end
always #10 sys_clk <= ~sys_clk; assign rst_n = sys_rst_n & locked ; defparam sdram_model_plus_inst.addr_bits = 13;
defparam sdram_model_plus_inst.data_bits = 16;
defparam sdram_model_plus_inst.col_bits = 9;
defparam sdram_model_plus_inst.mem_sizes = 2*1024*1024;clk_gen clk_gen_inst
(.areset ( ~sys_rst_n),.inclk0 ( sys_clk ),.c0 ( clk50m ),.c1 ( clk100m ),.c2 ( clk100m_shift ),.locked ( locked )
);SDRAM_INIT SDRAM_INIT_inst(. sys_clk (clk100m) ,. sys_rst_n (rst_n) ,. init_cmd (init_cmd) ,. init_ba (init_ba) ,. init_addr (init_addr) ,. init_end (init_end)
); sdram_model_plus sdram_model_plus_inst
( .Dq () , .Addr (init_addr) , .Ba (init_ba) , .Clk (clk100m_shift) , .Cke (1'b1) , .Cs_n (init_cmd[3]) , .Ras_n (init_cmd[2]) , .Cas_n (init_cmd[1]) , .We_n (init_cmd[0]) , .Dqm (2'b00) ,.Debug (1'b1)
); endmodule
