写在前面的话
这个实践项目来源于研究生电子设计竞赛，在涉及到视频图像处理时需要用到DRAM存储数据 ;整个项目过程中先后学习了小梅哥（AC620开发板资料）、开源骚客SDRAM控制器、正点原子FPGA教程、野火FPGA开发教程等网络资料。
在此对上述提供学习资料的前辈表示真诚的感谢。
在整个工程项目中共涉及到多款SDRAM芯片手册，其分别是：
- 美光的SDR SDRAM MT48LC64M4A2，数据手册较为完全，RTL仿真采用的芯片模型也是来源于美光；
- 华邦电子的W9825G6KH/W9825G6DH等型号，具体手册请查看开发板上的芯片；（受益于SDRAM统一的协议，不同型号间的Timing相差不大）
项目难度：⭐⭐⭐
项目推荐度：⭐⭐⭐⭐
项目推荐天数：3~5天
参考教材
1. 小梅哥AC620开发板资料；
2. 开源骚客第一季视频讲解；
3. 正点原子FPGA教程中SDRAM控制器部分；
4. 野火FPGA教程中SDRAM控制器部分。
个人比较推荐的是野火FPGA，视频讲解和开发文档非常齐全，也会先讲波形再讲代码，能培养较好的习惯。
项目简介和学习目的
本项目中SDRAM控制器相较于常用的时钟频率要高些，常见的SDRAM控制器为100MHz，有些甚至于50MHz。
- 为充分发挥SDRAM芯片的吞吐量，本次设计的时钟频率为166MHz，这也是开发板上SDRAM芯片支持的最高工作频率。
项目实践环境：
FPGA开发环境：
前仿： Modelsim SE-64 2019.2
综合： Quartus (Quartus Prime 17.1) Standard Edition
数字IC开发环境：
前仿： VCS 2016
综合：DC 2016
项目学习目的：
（1）熟练掌握项目中各文件的工程管理；
（2）熟悉Verilog HDL仿真、FPGA综合工具以及了解数字IC设计工具及流程；
（3）学习SDRAM基本结构和基础原理；
（4）学习SDRAM控制器基本结构和基础原理；
（5）熟练掌握Verilog语法和验证方法；
（6）熟练掌握Modelsim、VCS等开发工具。
SDRAM简介
-
SDRAM是一种同步动态随机存储器，被广泛应用于计算机、通信和嵌入式系统等领域。SDRAM具有高速读取和写入操作、高密度存储和高可靠性等优点，因此成为当前主流的内存存储器之一。
-
SDRAM存储器由多个单元字节组成。在每个字节单元中设置一个电容和一个访问晶体管，通过在电容上蓄电存储信息 0 或 1。除了字节内部的存储单元，SDRAM还包含行选择器和列选择器，以及控制线路等其他组件。
-
SDRAM的内部时钟配合控制线路实现了一种同步的读写操作。在读操作中，SDRAM控制器将要读数据的行和列地址发送给SDRAM，并根据某些参数读取数据。在写操作中，数据通过数据线送达SDRAM芯片，然后存储到指定的行和列地址内。
-
SDRAM存储器有多种种类，根据技术不同可分为SDR，DDR，DDR2，DDR3和DDR4等版本。各版本的主要区别在于内部时钟频率、内部传输速率和带宽等方面的提高，以满足不同应用场景的业务需求。
SDRAM存取原理：
SDRAM是利用电容充放电的特性来保存数据，由于电容存在电荷泄露的情况，因此需要定时刷新，其存储单元的组成如下图所示，包含行选通三极管、列选通三极管、电容以及刷新放大器组成。

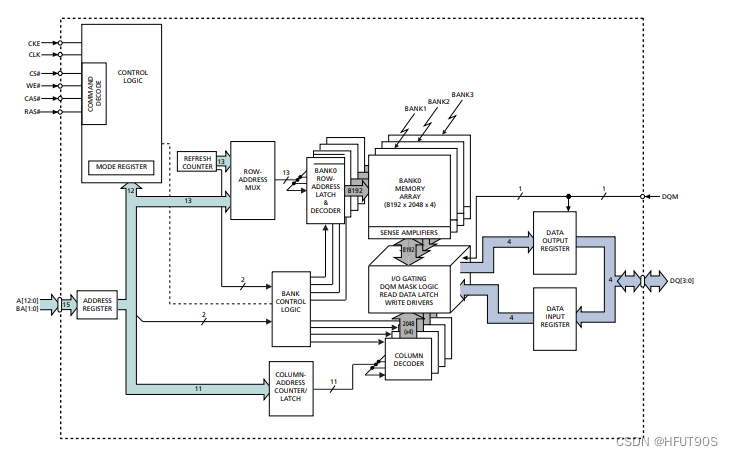

通过将上述存储单元行列相连，得到一个存储数据的电容阵列，为了控制整个阵列的正常运转，需要搭配外围电路完成读写控制，主要组成部分如下图所示：
重点部分为8个模块：
- 模式寄存器
- 命令解码器
- 控制逻辑
- 地址寄存器
- 刷新计数器
- 行/列地址计数锁存器
- bank控制逻辑
- 列解码器
SDRAM管脚说明：
sdram管脚说明如下表所示。
SDRAM控制器简介
-
SDRAM控制器是一种用于控制同步动态随机存储器(SDRAM)的硬件设备。它能够实现高速、可靠的内存读写操作，并经常用于计算机、通讯系统和其他嵌入式应用中。SDRAM控制器有着复杂的内部工作机制，通过其内部的逻辑电路，实现对SDRAM存储器芯片的精细控制。
-
一个SDRAM控制器通常包含读写控制器、地址发生器、时钟控制器和数据缓冲等组件。它能够识别读取和写入命令，并控制存储器的读取和写入操作的执行时间。在操作过程中，SDRAM控制器先将外部指令和数据传输到数据缓冲区，然后再基于内部时钟更新SDRAM存储器中的数据。此外，SDRAM控制器还通过检测数据总线的情况，实现对数据的检查和纠错，以提高内存数据的可靠性。
-
SDRAM控制器的内部时钟频率非常高，通常达到百兆赫兹甚至更高。它能够对存储器按照指定的工作模式进行读写操作，如CAS时序、预充电和自刷新等。此外，SDRAM控制器还可以支持多通道、多控制器和多级缓存等高级特性，以大幅提高系统读写效率。
完整项目框图
完整项目说明：
开发一款针对MNIST数据集的实时监测系统，要求采用卷积神经网络加速器完成图像识别；其中在项目原型验证阶段采用两块独立开发板，AC620用来完成图像采集、缓存以及数据传输功能，AXU5EV-E用来完成CNN硬件实现，用来加速识别速度，同时开发显示驱动模块，将图片信息、识别结果等信息展现在显示器的OSD区域。
SDRAM控制器项目框图
SDRAM控制器项目说明：开发一款针对W9825GKH芯片的读写控制模块，要求采用页突发模式，时钟频率为166MHz；
本项目中的SDRAM控制器各模块具体如下：
（1）fifo_ctrl,读写FIFO控制模块；
包含两个异步FIFO模块，用来实现读写端口的数据缓冲。
（2）sdram_ctrl,SDRAM控制器主模块；
（1）sdram_init,sdram初始化模块；
（2）sdram_aref,sdram刷新控制模块；
（3）sdram_write,sdram写模块；
（4）sdram_read,sdram读模块；
（5）sdram_arbit，sdram仲裁模块，完成读、写、刷新仲裁。
在Modelsim中的电路图如下：

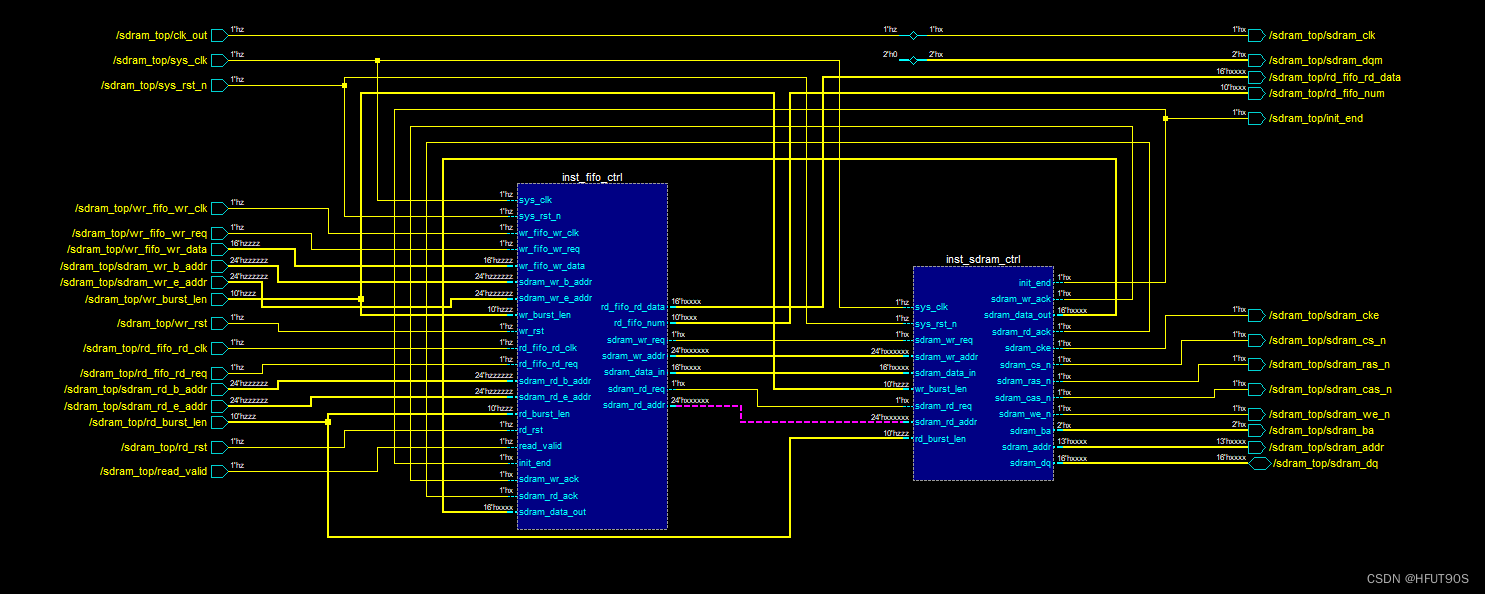

完整框图：

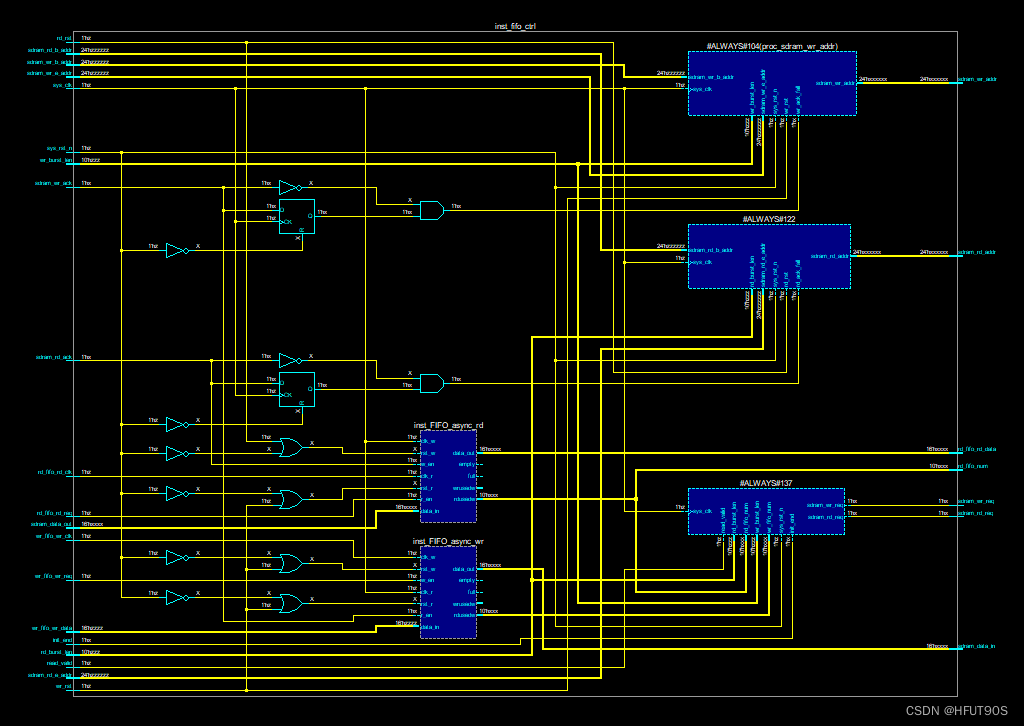

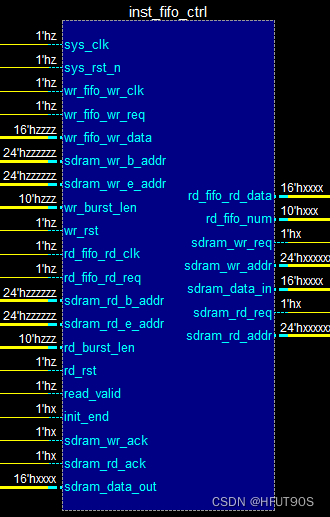

fifo控制模块：
sdram控制模块：
SDRAM初始化模块
模块图：
端口描述：
| 名称 | 备注 |
|---|---|
| sys_clk | 系统时钟，这里为166MHz |
| sys_rst_n | 系统复位信号，低电平有效 |
| init_cmd | SDRAM初始化阶段指令信号 |
| init_addr | SDRAM初始化阶段地址总线 |
| init_ba | SDRAM初始化阶段Bank地址 |
| init_end | SDRAM初始化结束标志 |
工作时序：
备注：
在对SDRAM进行操作前，需要先完成初始化。上电和初始化需要按照预先定义的方式完成。
需要注意的地方：
（1）4个时间，SDRAM初始化模块涉及4个关键时间：
| 名称 | 时间 | 备注 |
|---|---|---|
| powup_T | 200us | 上电等待时间，最小100us |
| T_RP | 18ns | 预充电等待时间 |
| T_RFC | 66ns | 自动刷新周期 |
| T_MRD | 2tck | 加载模式寄存器需要的时间 |
（2）8个状态，SDRAM初始化模块涉及8个状态，用于描述状态机：
| 名称 | 编码 | 备注 |
|---|---|---|
| INIT_IDLE | 3’b000 | 初始状态 |
| INIT_PRE | 3’b001 | 预充电状态 |
| INIT_TRP | 3’b011 | 预充电等待状态 |
| INIT_AREF | 3’b010 | 自动刷新状态 |
| INIT_TRFC | 3’b110 | 自动刷新等待状态 |
| INIT_LMR | 3’b111 | 模式寄存器设置状态 |
| INIT_TMRD | 3’b101 | 模式寄存器设置等待状态 |
| INIT_END | 3’b100 | 初始化结束状态 |
（3）4个命令，SDRAM初始化模块涉及4个操作命令，这里需要查看芯片手册
| 名称 | 编码 | 备注 | 快速记忆码（10进制） |
|---|---|---|---|
| NOP | 4’b0111 | 空操作 | 7 |
| PRE | 4’b0010 | 预充电 | 2 |
| AREF | 4’b0001 | 自动刷新 | 1 |
| LMR | 4’b0000 | 设置模式寄存器 | 0 |
初始化流程：
72717…1707
其中，17至少要两次，对应两次自动刷新操作。

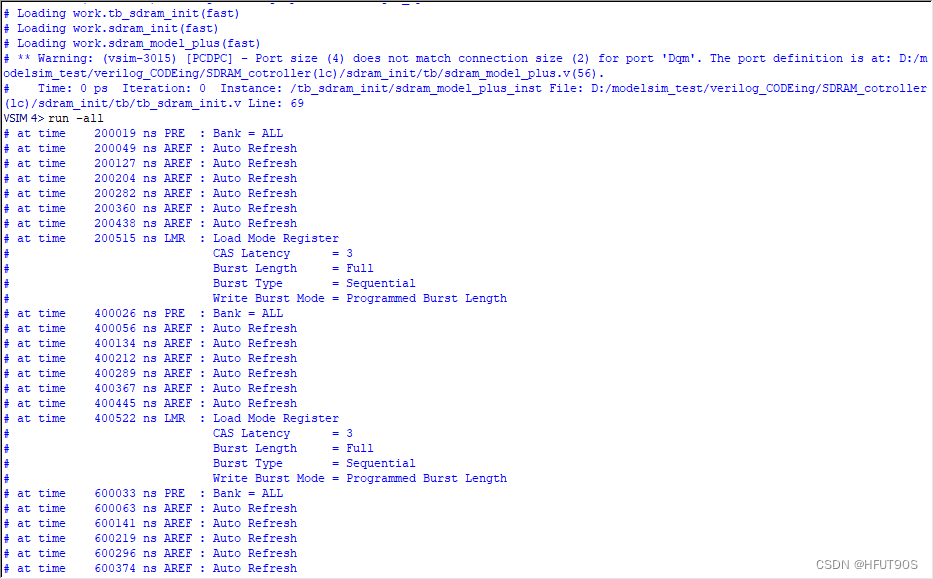

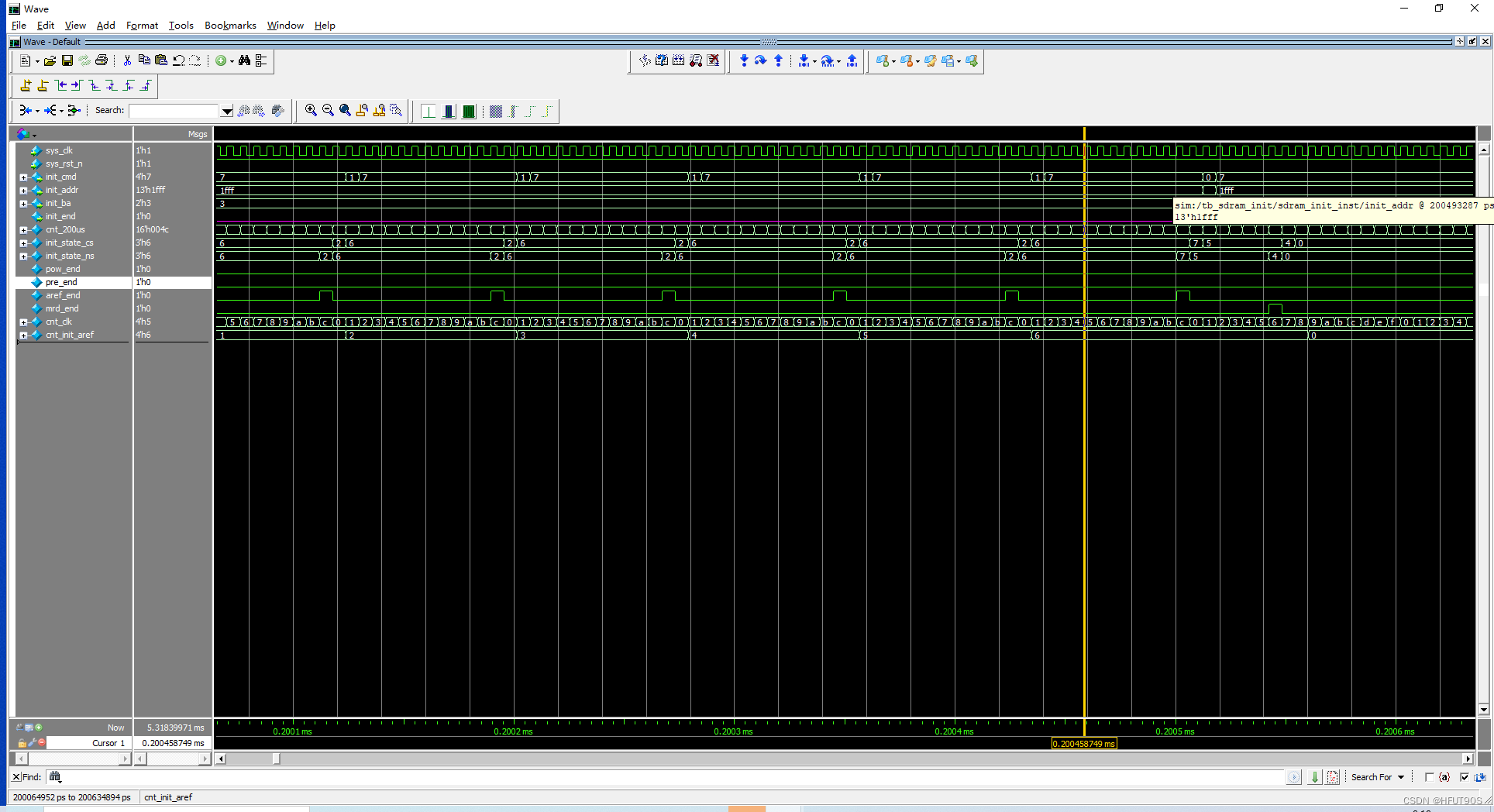

仿真波形
Verilog代码：
`timescale 1ps/1ps
module sdram_init (input sys_clk , // 系统时钟 167MHZ,period = 5.98nsinput sys_rst_n , // 系统复位信号 output reg [3:0] init_cmd , // 初始化命令 cs_n ras_n cas_n we_noutput reg [12:0] init_addr , // 初始化地址总线output reg [1:0] init_ba , // 初始化bank地址output reg init_end // 初始化结束标志);//parameter define
//sdram命令
localparam NOP = 4'b0111 , //空操作命令PRE = 4'b0010 , //预充电命令，用于关闭当前的行AREF = 4'b0001 , //自动刷新命令，用于维持当前数据LMR = 4'b0000 , //设置模式寄存器命令，初始化阶段需要配置模式寄存器， 设置突发类型、突发长度、读写方式、列选通潜伏期ACT = 4'b0011 , //激活命令，用于打开行，和行地址一起发送RD = 4'b0101 , //读命令，发送读或写命令前必须激活WR = 4'b0100 , //写命令，写命令和列地址一起发出，存在列选通潜伏期，就是写命令发出到数据出现在总线上的需要等待的时间，一般设为2或3BR_T = 4'b0110 ; //突发终止命令//计数器localparam cnt_pow = 'd33445 , //200MHZ 'd40000 , //200uscnt_rp = 'd4 , //200MHZ 'd4 , //20nscnt_rfc = 'd12 , //200MHZ 'd14 , //70nscnt_mrd = 'd6 ; //200MHZ 'd6 ; //30ns//状态机 初始化过程的8个状态，格雷码定义，相邻两位只有一位发生变化，避免产生亚稳态
localparam INIT_IDLE = 3'b000 , //初始状态INIT_PRE = 3'b001 , //预充电状态INIT_TRP = 3'b011 , //预充电等待状态 trp INIT_AREF = 3'b010 , //自动刷新状态 INIT_TRFC = 3'b110 , //自动刷新等待状态 trfc INIT_LMR = 3'b111 , //模式寄存器设置状态 INIT_TMRD = 3'b101 , //模式寄存器设置等待状态 tmrdINIT_END = 3'b100 ; //初始化结束状态
//刷新次数，适配不同器件，至少刷新2次
localparam aref_num = 6;//地址辅助模式寄存器，参数不同，配置的模式不同
localparam init_lmrset = { 3'b000 , //A12-A10: 预留的模式寄存器1'b0 , //A9 : 读写方式，0:突发读&突发写，1:突发读&单写2'b00 , //{A8，A7}: 标准模式，默认3'b011 , //{A6，A5，A4} CAS潜伏期； 010: 2 011: 3 ,其他:保留1'b0 , //A3 突发传输方式； 0:顺序， 1: 隔行3'b111 //{A2,A1,A0}=111:突发长度,000:单字节,001:2字节//010:4字节,011:8字节,111:整页,其他:保留};
//reg definereg [15:0] cnt_200us ; //启动计数器//状态机相关 三段式
reg [2:0] init_state_cs ; //初始化状态机 当前状态
reg [2:0] init_state_ns ; //初始化状态机 下一个状态reg pow_end ; //上电结束标志
reg pre_end ; //预充电结束标志
reg aref_end ; //刷新结束标志
reg mrd_end ; //模式寄存器设置结束标志reg [3:0] cnt_clk ; //各状态记录时间
//reg cnt_clk_rst_n ; //时钟周期复位信号 取消这个标志信号，直接判断是否复位reg [3:0] cnt_init_aref ; //初始阶段刷新次数//上电检测：SDRAM上电后计时200us
always @(posedge sys_clk or negedge sys_rst_n) begin if(~sys_rst_n) begincnt_200us <= 0;pow_end <= 0;end else if(cnt_200us == cnt_pow) begincnt_200us <= 0 ;pow_end <= 1 ;endelse begincnt_200us <= cnt_200us + 1'b1 ;pow_end <= 0 ;end
end//cnt_clk:时钟周期计数，记录初始化各状态的等待时间
always @(posedge sys_clk or negedge sys_rst_n) begin if(~sys_rst_n) begincnt_clk <= 0 ;end else if(pow_end == 1 || pre_end == 1 || aref_end == 1 ) begincnt_clk <= 0 ;endelsecnt_clk <= cnt_clk + 1;
end//cnt_init_aref:初始化阶段的刷新次数
always @(posedge sys_clk or negedge sys_rst_n) begin if(~sys_rst_n) begincnt_init_aref <= 0 ;end else if(init_state_cs == INIT_IDLE) begin //这里为什么设置两次清零cnt_init_aref <= 0 ;endelse if (init_state_cs == INIT_AREF) begincnt_init_aref <= cnt_init_aref + 1'b1 ;endelsecnt_init_aref <= cnt_init_aref ;
end//预充电结束标志
//pre_end
always@(*) beginif(init_state_cs == INIT_TRP && cnt_clk == cnt_rp)pre_end = 1 ;elsepre_end = 0 ;
end//刷新结束标志
//aref_end
always@(*) beginif(init_state_cs == INIT_TRFC && cnt_clk == cnt_rfc)aref_end = 1 ;elsearef_end = 0 ;
end//模式寄存器结束标志
//mrd_end
always@(*) beginif(init_state_cs == INIT_TMRD && cnt_clk == cnt_mrd)mrd_end = 1 ;elsemrd_end = 0 ;
end//初始化状态机 三段式
//同步时序描述状态转移
always @(posedge sys_clk or negedge sys_rst_n) begin if(~sys_rst_n) begininit_state_cs <= INIT_IDLE;end else begininit_state_cs <= init_state_ns ;end
end//组合逻辑描述状态转移条件
always@(*) begincase(init_state_cs)INIT_IDLE :if(pow_end == 1)init_state_ns = INIT_PRE ;elseinit_state_ns = INIT_IDLE ;INIT_PRE :init_state_ns = INIT_TRP ;INIT_TRP :if(pre_end == 1)init_state_ns = INIT_AREF ;elseinit_state_ns = INIT_TRP ;INIT_AREF: init_state_ns = INIT_TRFC ; INIT_TRFC ://自动刷新等待状态，等待结束，自动跳转到模式寄存器，记录刷新次数if(aref_end == 1) // 刷新结束，需要判断刷新次数if(cnt_init_aref == aref_num)init_state_ns = INIT_LMR ;elseinit_state_ns = INIT_AREF ;elseinit_state_ns = INIT_TRFC ;INIT_LMR : init_state_ns = INIT_TMRD ;INIT_TMRD :if(mrd_end == 1)init_state_ns = INIT_END ;elseinit_state_ns = INIT_TMRD ;INIT_END :init_state_ns = INIT_IDLE ;default:init_state_ns = INIT_IDLE ;endcase // init_state_csend//时序逻辑描述状态输出
always @(posedge sys_clk or negedge sys_rst_n) begin if(~sys_rst_n) begininit_cmd <= NOP ;init_ba <= 2'b11 ;init_addr <= 13'h1fff ;init_end <= 1'b0 ; end else begincase (init_state_cs)INIT_IDLE,INIT_TRP,INIT_TRFC,INIT_TMRD: begininit_cmd <= NOP ;init_ba <= 2'b11 ;init_addr <= 13'h1fff ;endINIT_PRE : begininit_cmd <= PRE ;init_ba <= 2'b11 ;init_addr <= 13'h1fff ;endINIT_AREF : begininit_cmd <= AREF ;init_ba <= 2'b11 ;init_addr <= 13'h1fff ;end INIT_LMR : begininit_cmd <= LMR ;init_ba <= 2'b00 ; //这里11和00有什么区别吗init_addr <= init_lmrset ;endINIT_END : begininit_cmd <= NOP ;init_ba <= 2'b11 ;init_addr <= 13'h1fff ;init_end <= 1'b1 ;enddefault : /* default */begininit_cmd <= NOP ;init_ba <= 2'b11 ;init_addr <= 13'h1fff ;endendcaseend
endendmodule SDRAM自动刷新模块
模块图：
端口描述：
| 名称 | 备注 |
|---|---|
| sys_clk | 系统时钟，166MHz |
| sys_rst_n | 复位信号，低电平有效 |
| init_end | 初始化模块结束标志 |
| aref_en | 自动刷新使能 |
| aref_cmd | 自动刷新阶段指令 |
| aref_req | 自动刷新阶段请求 |
| aref_ba | 自动刷新阶段Bank地址 |
| aref_addr | 自动刷新地址总线 |
| aref_end | 自动刷新结束标志 |
工作时序：
备注：
SDRAM中的电容是存在电荷泄露的，因此需要定期刷新，这是DRAM最重要的操作，也是保存数据留存的关键步骤。公认的标准是64ms完成一行的数据刷新，64ms/行数量，以8192行为例，需要7.8125us，这里选择7.5us是为了给仲裁机留出仲裁裕量。
需要注意的地方：
（1）3个时间，SDRAM自动刷新模块涉及3个关键时间：
| 名称 | 时间 | 备注 |
|---|---|---|
| T_RP | 18ns | 预充电等待时间 |
| T_RFC | 66ns | 自动刷新周期 |
| 刷新时间 | 64ms/8192 = 7.8125us，取7.5us |
（2）6个状态，SDRAM自动刷新模块涉及6个状态，用于描述状态机：
| 名称 | 编码 | 备注 |
|---|---|---|
| AREF_IDLE | 3’b000 | 初始状态，等待自动刷新使能 |
| AREF_PRE | 3’b001 | 预充电状态 |
| AREF_TRP | 3’b011 | 预充电等待状态 |
| AREF_AREF | 3’b010 | 自动刷新状态 |
| AREF_TRFC | 3’b110 | 自动刷新等待状态 |
| AREF_END | 3’b111 | 自动刷新结束状态 |
（3）3个命令，SDRAM自动刷新模块涉及3个操作命令，这里需要查看芯片手册
| 名称 | 编码 | 备注 | 快速记忆码（10进制） |
|---|---|---|---|
| NOP | 4’b0111 | 空操作 | 7 |
| PRE | 4’b0010 | 预充电 | 2 |
| AREF | 4’b0001 | 自动刷新 | 1 |
刷新流程：
72717…17
其中，17至少要一次，对应自动刷新操作。
仿真波形：
Verilog代码：
// -----------------------------------------------------------------------------
// Copyright (c) 2014-2022 All rights reserved// File : sdram_aref.v
// Create : 2022-07-04 09:20:46
// -----------------------------------------------------------------------------`timescale 1ns/1nsmodule sdram_aref
(input wire sys_clk , //系统时钟,频率166MHzinput wire sys_rst_n , //复位信号,低电平有效input wire init_end , //初始化结束信号input wire aref_en , //自动刷新使能output reg aref_req , //自动刷新请求output reg [3:0] aref_cmd , //自动刷新阶段写入sdram的指令,{cs_n,ras_n,cas_n,we_n}output reg [1:0] aref_ba , //自动刷新阶段Bank地址output reg [12:0] aref_addr , //地址数据,辅助预充电操作,A12-A0,13位地址output wire aref_end //自动刷新结束标志
);//********************************************************************//
//****************** Parameter and Internal Signal *******************//
//********************************************************************////parameter define
parameter CNT_REF_MAX = 11'd1248 ; //自动刷新等待时钟数(7.5us)parameter TRP_CLK = 3'd2 , //预充电等待周期TRC_CLK = 4'd6 ; //自动刷新等待周期parameter P_CHARGE = 4'b0010 , //预充电指令A_REF = 4'b0001 , //自动刷新指令NOP = 4'b0111 ; //空操作指令
parameter AREF_IDLE = 3'b000 , //初始状态,等待自动刷新使能AREF_PCHA = 3'b001 , //预充电状态AREF_TRP = 3'b011 , //预充电等待 tRPAUTO_REF = 3'b010 , //自动刷新状态AREF_TRF = 3'b100 , //自动刷新等待 tRCAREF_END = 3'b101 ; //自动刷新结束//wire define
wire trp_end ; //预充电等待结束标志
wire trc_end ; //自动刷新等待结束标志
wire aref_ack ; //自动刷新应答信号//reg define
reg [9:0] cnt_aref ; //自动刷新计数器
reg [2:0] aref_state ; //SDRAM自动刷新状态
reg [2:0] cnt_clk ; //时钟周期计数,记录自刷新阶段各状态等待时间
reg cnt_clk_rst ; //时钟周期计数复位标志
reg [1:0] cnt_aref_aref ; //自动刷新次数计数器//********************************************************************//
//***************************** Main Code ****************************//
//********************************************************************////cnt_ref:刷新计数器
always@(posedge sys_clk or negedge sys_rst_n)if(sys_rst_n == 1'b0)cnt_aref <= 10'd0;else if(cnt_aref >= CNT_REF_MAX)cnt_aref <= 10'd0;else if(init_end == 1'b1)cnt_aref <= cnt_aref + 1'b1;//aref_req:自动刷新请求
always@(posedge sys_clk or negedge sys_rst_n)if(sys_rst_n == 1'b0)aref_req <= 1'b0;else if(cnt_aref == (CNT_REF_MAX - 1'b1))aref_req <= 1'b1;else if(aref_ack == 1'b1)aref_req <= 1'b0;//aref_ack:自动刷新应答信号
assign aref_ack = (aref_state == AREF_PCHA ) ? 1'b1 : 1'b0;//aref_end:自动刷新结束标志
assign aref_end = (aref_state == AREF_END ) ? 1'b1 : 1'b0;//cnt_clk:时钟周期计数,记录初始化各状态等待时间
always@(posedge sys_clk or negedge sys_rst_n)if(sys_rst_n == 1'b0)cnt_clk <= 3'd0;else if(cnt_clk_rst == 1'b1)cnt_clk <= 3'd0;elsecnt_clk <= cnt_clk + 1'b1;//trp_end,trc_end,tmrd_end:等待结束标志
assign trp_end = ((aref_state == AREF_TRP)&& (cnt_clk == TRP_CLK )) ? 1'b1 : 1'b0;
assign trc_end = ((aref_state == AREF_TRF)&& (cnt_clk == TRC_CLK )) ? 1'b1 : 1'b0;//cnt_aref_aref:初始化过程自动刷新次数计数器
always@(posedge sys_clk or negedge sys_rst_n)if(sys_rst_n == 1'b0)cnt_aref_aref <= 2'd0;else if(aref_state == AREF_IDLE)cnt_aref_aref <= 2'd0;else if(aref_state == AUTO_REF)cnt_aref_aref <= cnt_aref_aref + 1'b1;elsecnt_aref_aref <= cnt_aref_aref;//SDRAM自动刷新状态机
always@(posedge sys_clk or negedge sys_rst_n)if(sys_rst_n == 1'b0)aref_state <= AREF_IDLE;elsecase(aref_state)AREF_IDLE:if((aref_en == 1'b1) && (init_end == 1'b1))aref_state <= AREF_PCHA;elsearef_state <= aref_state;AREF_PCHA:aref_state <= AREF_TRP;AREF_TRP:if(trp_end == 1'b1)aref_state <= AUTO_REF;elsearef_state <= aref_state;AUTO_REF:aref_state <= AREF_TRF;AREF_TRF:if(trc_end == 1'b1)if(cnt_aref_aref == 2'd2)aref_state <= AREF_END;elsearef_state <= AUTO_REF;elsearef_state <= aref_state;AREF_END:aref_state <= AREF_IDLE;default:aref_state <= AREF_IDLE;endcase//cnt_clk_rst:时钟周期计数复位标志
always@(*)begincase (aref_state)AREF_IDLE: cnt_clk_rst <= 1'b1; //时钟周期计数器清零AREF_TRP: cnt_clk_rst <= (trp_end == 1'b1) ? 1'b1 : 1'b0;//等待结束标志有效,计数器清零AREF_TRF: cnt_clk_rst <= (trc_end == 1'b1) ? 1'b1 : 1'b0;//等待结束标志有效,计数器清零AREF_END: cnt_clk_rst <= 1'b1;default: cnt_clk_rst <= 1'b0;endcaseend//SDRAM操作指令控制
always@(posedge sys_clk or negedge sys_rst_n)if(sys_rst_n == 1'b0)beginaref_cmd <= NOP;aref_ba <= 2'b11;aref_addr <= 13'h1fff;endelsecase(aref_state)AREF_IDLE,AREF_TRP,AREF_TRF: //执行空操作指令beginaref_cmd <= NOP;aref_ba <= 2'b11;aref_addr <= 13'h1fff;endAREF_PCHA: //预充电指令beginaref_cmd <= P_CHARGE;aref_ba <= 2'b11;aref_addr <= 13'h1fff;end AUTO_REF: //自动刷新指令beginaref_cmd <= A_REF;aref_ba <= 2'b11;aref_addr <= 13'h1fff;endAREF_END: //一次自动刷新完成beginaref_cmd <= NOP;aref_ba <= 2'b11;aref_addr <= 13'h1fff;end default:beginaref_cmd <= NOP;aref_ba <= 2'b11;aref_addr <= 13'h1fff;end endcaseendmoduleSDRAM写模块

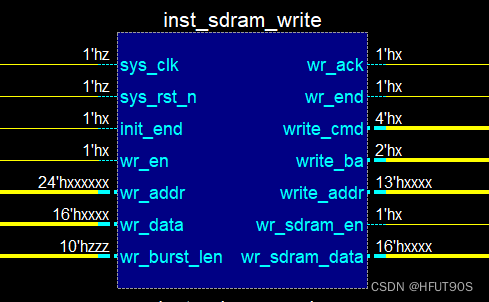

模块图：
端口描述：
| 名称 | 备注 |
|---|---|
| sys_clk | 系统时钟，166MHz |
| sys_rst_n | 复位信号，低电平有效 |
| init_end | 初始化模块结束标志 |
| wr_en | 写使能 |
| wr_addr | 写地址 |
| wr_data | 写数据 |
| wr_burst_len | 写突发长度 |
| wr_ack | 写响应 |
| wr_end | 单次写结束 |
| write_cmd | 写指令 |
| write_ba | 写Bank地址 |
| write_addr | 写地址 |
| wr_sdram_en | 写SDRAM使能 |
| wr_sdram_data | 写SDRAM数据 |
工作时序：
备注：
SDRAM写模块要和初始化模块模式寄存器设置的工作模式相匹配，这里采用的是页突发写模式。
需要注意的地方：
（1）3个时间，SDRAM写模块涉及3个关键时间：
| 名称 | 时间 | 备注 |
|---|---|---|
| T_RP | 18ns | 预充电等待时间 |
| T_RCD | 18ns | 写入激活命令到数据开始读写，中间需要等待的时间 |
| T_data | （n-1）*clk_period | 数据突发时间，按照突发长度设定 |
（2）8个状态，SDRAM写模块涉及8个状态，用于描述状态机：
| 名称 | 编码 | 备注 |
|---|---|---|
| WR_IDLE | 3’b000 | 写初始状态 |
| WR_ACT | 3’b001 | 激活状态 |
| WR_TRCD | 3’b011 | 激活等待状态 |
| WR_WR | 3’b010 | 写操作状态 |
| WR_DATA | 3’b110 | 写数据状态 |
| WR_PRE | 3’b111 | 预充电状态 |
| WR_TRD | 3’b101 | 预充电等待状态 |
| WR_END | 3’b100 | 写结束状态 |
（3）5个命令，SDRAM写模块涉及5个操作命令，这里需要查看芯片手册
| 名称 | 编码 | 备注 | 快速记忆码（10进制） |
|---|---|---|---|
| ACT | 4’b0011 | 激活 | 3 |
| NOP | 4’b0111 | 空操作 | 7 |
| B_STOP | 4’b0110 | 突发停止 | 6 |
| WR | 4’b0100 | SDRAM写 | 4 |
| PRE | 4’b0010 | 预充电 | 2 |
写流程：
73747…762
其中，7至少要一次，对应突发写长度的周期。
仿真波形：
Verilog代码：
// -----------------------------------------------------------------------------
// File : sdram_write.v
// Create : 2022-07-04 09:15:24
// -----------------------------------------------------------------------------`timescale 1ns/1ns
module sdram_write
(input wire sys_clk , //系统时钟,频率166MHzinput wire sys_rst_n , //复位信号,低电平有效input wire init_end , //初始化结束信号input wire wr_en , //写使能input wire [23:0] wr_addr , //写SDRAM地址input wire [15:0] wr_data , //待写入SDRAM的数据(写FIFO传入)input wire [9:0] wr_burst_len , //写突发SDRAM字节数output wire wr_ack , //写SDRAM响应信号output wire wr_end , //一次突发写结束output reg [3:0] write_cmd , //写数据阶段写入sdram的指令,{cs_n,ras_n,cas_n,we_n}output reg [1:0] write_ba , //写数据阶段Bank地址output reg [12:0] write_addr , //地址数据,辅助预充电操作,行、列地址,A12-A0,13位地址output reg wr_sdram_en , //数据总线输出使能output wire [15:0] wr_sdram_data //写入SDRAM的数据
);//********************************************************************//
//****************** Parameter and Internal Signal *******************//
//********************************************************************////parameter define
parameter TRCD_CLK = 'd2 , //激活周期TRP_CLK = 'd2 ; //预充电周期parameter WR_IDLE = 4'b0000 , //初始状态WR_ACTIVE = 4'b0001 , //激活WR_TRCD = 4'b0011 , //激活等待WR_WRITE = 4'b0010 , //写操作WR_DATA = 4'b0100 , //写数据WR_PRE = 4'b0101 , //预充电WR_TRP = 4'b0111 , //预充电等待WR_END = 4'b0110 ; //一次突发写结束
parameter NOP = 4'b0111 , //空操作指令ACTIVE = 4'b0011 , //激活指令WRITE = 4'b0100 , //数据写指令B_STOP = 4'b0110 , //突发停止指令P_CHARGE = 4'b0010 ; //预充电指令//wire define
wire trcd_end ; //激活等待周期结束
wire twrite_end ; //突发写结束
wire trp_end ; //预充电有效周期结束//reg define
reg [3:0] write_state ; //SDRAM写状态
reg [9:0] cnt_clk ; //时钟周期计数,记录写数据阶段各状态等待时间
reg cnt_clk_rst ; //时钟周期计数复位标志//********************************************************************//
//***************************** Main Code ****************************//
//********************************************************************////wr_end:一次突发写结束
assign wr_end = (write_state == WR_END) ? 1'b1 : 1'b0;//wr_ack:写SDRAM响应信号
assign wr_ack = ( write_state == WR_WRITE)|| ((write_state == WR_DATA) && (cnt_clk <= (wr_burst_len - 2'd2)));//cnt_clk:时钟周期计数,记录初始化各状态等待时间
always@(posedge sys_clk or negedge sys_rst_n)if(sys_rst_n == 1'b0)cnt_clk <= 10'd0;else if(cnt_clk_rst == 1'b1)cnt_clk <= 10'd0;elsecnt_clk <= cnt_clk + 1'b1;//trcd_end,twrite_end,trp_end:等待结束标志
assign trcd_end = ((write_state == WR_TRCD)&&(cnt_clk == TRCD_CLK )) ? 1'b1 : 1'b0; //激活周期结束
assign twrite_end = ((write_state == WR_DATA)&&(cnt_clk == wr_burst_len - 1)) ? 1'b1 : 1'b0; //突发写结束
assign trp_end = ((write_state == WR_TRP )&&(cnt_clk == TRP_CLK )) ? 1'b1 : 1'b0; //预充电等待周期结束//write_state:SDRAM的工作状态机
always@(posedge sys_clk or negedge sys_rst_n)if(sys_rst_n == 1'b0)write_state <= WR_IDLE;elsecase(write_state)WR_IDLE:if((wr_en ==1'b1) && (init_end == 1'b1))write_state <= WR_ACTIVE;elsewrite_state <= write_state;WR_ACTIVE:write_state <= WR_TRCD;WR_TRCD:if(trcd_end == 1'b1)write_state <= WR_WRITE;elsewrite_state <= write_state;WR_WRITE:write_state <= WR_DATA;WR_DATA:if(twrite_end == 1'b1)write_state <= WR_PRE;elsewrite_state <= write_state;WR_PRE:write_state <= WR_TRP;WR_TRP:if(trp_end == 1'b1)write_state <= WR_END;elsewrite_state <= write_state;WR_END:write_state <= WR_IDLE;default:write_state <= WR_IDLE;endcase//计数器控制逻辑
always@(*)begincase(write_state)WR_IDLE: cnt_clk_rst <= 1'b1;WR_TRCD: cnt_clk_rst <= (trcd_end == 1'b1) ? 1'b1 : 1'b0;WR_WRITE: cnt_clk_rst <= 1'b1;WR_DATA: cnt_clk_rst <= (twrite_end == 1'b1) ? 1'b1 : 1'b0;WR_TRP: cnt_clk_rst <= (trp_end == 1'b1) ? 1'b1 : 1'b0;WR_END: cnt_clk_rst <= 1'b1;default: cnt_clk_rst <= 1'b0;endcaseend//SDRAM操作指令控制
always@(posedge sys_clk or negedge sys_rst_n)if(sys_rst_n == 1'b0)beginwrite_cmd <= NOP;write_ba <= 2'b11;write_addr <= 13'h1fff;endelsecase(write_state)WR_IDLE,WR_TRCD,WR_TRP:beginwrite_cmd <= NOP;write_ba <= 2'b11;write_addr <= 13'h1fff;endWR_ACTIVE: //激活指令beginwrite_cmd <= ACTIVE;write_ba <= wr_addr[23:22];write_addr <= wr_addr[21:9];endWR_WRITE: //写操作指令beginwrite_cmd <= WRITE;write_ba <= wr_addr[23:22];write_addr <= {4'b0000,wr_addr[8:0]};end WR_DATA: //突发传输终止指令beginif(twrite_end == 1'b1)write_cmd <= B_STOP;elsebeginwrite_cmd <= NOP;write_ba <= 2'b11;write_addr <= 13'h1fff;endendWR_PRE: //预充电指令beginwrite_cmd <= P_CHARGE;write_ba <= wr_addr[23:22];write_addr <= 13'h0400;endWR_END:beginwrite_cmd <= NOP;write_ba <= 2'b11;write_addr <= 13'h1fff;enddefault:beginwrite_cmd <= NOP;write_ba <= 2'b11;write_addr <= 13'h1fff;endendcase//wr_sdram_en:数据总线输出使能
always@(posedge sys_clk or negedge sys_rst_n)if(sys_rst_n == 1'b0)wr_sdram_en <= 1'b0;elsewr_sdram_en <= wr_ack;//wr_sdram_data:写入SDRAM的数据
assign wr_sdram_data = (wr_sdram_en == 1'b1) ? wr_data : 16'd0;endmoduleSDRAM读模块

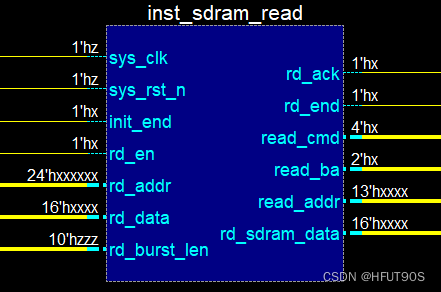

模块图：
端口描述：
| 名称 | 备注 |
|---|---|
| sys_clk | 系统时钟，166MHz |
| sys_rst_n | 复位信号，低电平有效 |
| init_end | 初始化模块结束标志 |
| rd_en | 读使能 |
| rd_addr | 读地址 |
| rd_data | 读数据 |
| rd_burst_len | 读突发长度 |
| rd_ack | 读响应 |
| rd_end | 单次读结束 |
| read_cmd | 读SDRAM指令 |
| read_ba | 读Bank地址 |
| read_addr | 读地址 |
| rd_sdram_data | 读SDRAM数据 |
工作时序：
备注：
SDRAM读模块模式也是同预设寄存器保持一致，这里使用的是不带自动预充电的页突发读模式。
需要注意的地方：
（1）3个时间，SDRAM读模块涉及3个关键时间：
| 名称 | 时间 | 备注 |
|---|---|---|
| T_RP | 18ns | 预充电等待时间 |
| T_RCD | 18ns | 写入激活命令到数据开始读写，中间需要等待的时间 |
| T_CL | 2clk | 潜伏期，读数据才有 |
（2）9个状态，SDRAM读模块涉及9个状态，用于描述状态机：
| 名称 | 编码 | 备注 |
|---|---|---|
| RD_IDLE | 4’b0000 | 空闲状态 |
| RD_ACT | 4’b0001 | 激活状态 |
| RD_TRCD | 4’b0011 | 激活等待状态 |
| RD_RD | 4’b0010 | 读操作状态 |
| RD_CL | 4’b0110 | 潜伏期状态 |
| RD_DATA | 4’b0111 | 读数据状态 |
| RD_PRE | 4’b0101 | 预充电状态 |
| RD_TRP | 4’b0100 | 预充电等待状态 |
| RD_END | 4’b1100 | 读结束状态 |
（3）5个命令，SDRAM读模块涉及5个操作命令，这里需要查看芯片手册
| 名称 | 编码 | 备注 | 快速记忆码（10进制） |
|---|---|---|---|
| ACT | 4’b0011 | 激活 | 3 |
| NOP | 4’b0111 | 空操作 | 7 |
| B_STOP | 4’b0110 | 突发停止 | 6 |
| READ | 4’b0101 | SDRAM读 | 5 |
| PRE | 4’b0010 | 预充电 | 2 |
读流程：
73757…76727
其中，5和6之间的7至少要一次，对应突发读长度的周期。
仿真波形：
Verilog代码：
// File : sdram_read.v
// Create : 2022-07-04 20:51:55
// -----------------------------------------------------------------------------
`timescale 1ns/1nsmodule sdram_read
(input wire sys_clk , //系统时钟,频率166.66MHzinput wire sys_rst_n , //复位信号,低电平有效input wire init_end , //初始化结束信号input wire rd_en , //读使能input wire [23:0] rd_addr , //读SDRAM地址input wire [15:0] rd_data , //自SDRAM中读出的数据input wire [9:0] rd_burst_len , //读突发SDRAM字节数output wire rd_ack , //读SDRAM响应信号output wire rd_end , //一次突发读结束output reg [3:0] read_cmd , //读数据阶段写入sdram的指令,{cs_n,ras_n,cas_n,we_n}output reg [1:0] read_ba , //读数据阶段Bank地址output reg [12:0] read_addr , //地址数据,辅助预充电操作,行、列地址,A12-A0,13位地址output wire [15:0] rd_sdram_data //SDRAM读出的数据
);//********************************************************************//
//****************** Parameter and Internal Signal *******************//
//********************************************************************////parameter define
parameter TRCD_CLK = 10'd2 , //激活等待周期TCL_CLK = 10'd3 , //潜伏期TRP_CLK = 10'd2 ; //预充电等待周期parameter RD_IDLE = 4'b0000 , //空闲RD_ACTIVE = 4'b0001 , //激活RD_TRCD = 4'b0011 , //激活等待RD_READ = 4'b0010 , //读操作RD_CL = 4'b0100 , //潜伏期RD_DATA = 4'b0101 , //读数据RD_PRE = 4'b0111 , //预充电RD_TRP = 4'b0110 , //预充电等待RD_END = 4'b1100 ; //一次突发读结束
parameter NOP = 4'b0111 , //空操作指令ACTIVE = 4'b0011 , //激活指令READ = 4'b0101 , //数据读指令B_STOP = 4'b0110 , //突发停止指令P_CHARGE = 4'b0010 ; //预充电指令//wire define
wire trcd_end ; //激活等待周期结束
wire trp_end ; //预充电等待周期结束
wire tcl_end ; //潜伏期结束标志
wire tread_end ; //突发读结束
wire rdburst_end ; //读突发终止//reg define
reg [3:0] read_state ; //SDRAM写状态
reg [9:0] cnt_clk ; //时钟周期计数,记录初始化各状态等待时间
reg cnt_clk_rst ; //时钟周期计数复位标志
reg [15:0] rd_data_reg ;//********************************************************************//
//***************************** Main Code ****************************//
//********************************************************************////rd_data_reg
always@(posedge sys_clk or negedge sys_rst_n)if(sys_rst_n == 1'b0)rd_data_reg <= 16'd0;elserd_data_reg <= rd_data;//rd_end:一次突发读结束
assign rd_end = (read_state == RD_END) ? 1'b1 : 1'b0;//rd_ack:读SDRAM响应信号 //166m时钟对齐问题
assign rd_ack = (read_state == RD_DATA)&& (cnt_clk >= 10'd2)&& (cnt_clk < (rd_burst_len + 'd2));//cnt_clk:时钟周期计数,记录初始化各状态等待时间
always@(posedge sys_clk or negedge sys_rst_n)if(sys_rst_n == 1'b0)cnt_clk <= 10'd0;else if(cnt_clk_rst == 1'b1)cnt_clk <= 10'd0;elsecnt_clk <= cnt_clk + 1'b1;//trcd_end,trp_end,tcl_end,tread_end,rdburst_end:等待结束标志
assign trcd_end = ((read_state == RD_TRCD)&& (cnt_clk == TRCD_CLK )) ? 1'b1 : 1'b0; //行选通周期结束
assign trp_end = ((read_state == RD_TRP )&& (cnt_clk == TRP_CLK )) ? 1'b1 : 1'b0; //预充电有效周期结束
assign tcl_end = ((read_state == RD_CL )&& (cnt_clk == TCL_CLK - 1 )) ? 1'b1 : 1'b0; //潜伏期结束
assign tread_end = ((read_state == RD_DATA)&& (cnt_clk == rd_burst_len + 2)) ? 1'b1 : 1'b0; //突发读结束
assign rdburst_end = ((read_state == RD_DATA)&& (cnt_clk == rd_burst_len - 4)) ? 1'b1 : 1'b0; //读突发终止//read_state:SDRAM的工作状态机
always@(posedge sys_clk or negedge sys_rst_n)if(sys_rst_n == 1'b0)read_state <= RD_IDLE;elsecase(read_state)RD_IDLE:if((rd_en ==1'b1) && (init_end == 1'b1))read_state <= RD_ACTIVE;elseread_state <= RD_IDLE;RD_ACTIVE:read_state <= RD_TRCD;RD_TRCD:if(trcd_end == 1'b1)read_state <= RD_READ;elseread_state <= RD_TRCD;RD_READ:read_state <= RD_CL;RD_CL:read_state <= (tcl_end == 1'b1) ? RD_DATA : RD_CL;RD_DATA:read_state <= (tread_end == 1'b1) ? RD_PRE : RD_DATA;RD_PRE:read_state <= RD_TRP;RD_TRP:read_state <= (trp_end == 1'b1) ? RD_END : RD_TRP;RD_END:read_state <= RD_IDLE;default:read_state <= RD_IDLE;endcase//计数器控制逻辑
always@(*)begincase(read_state)RD_IDLE: cnt_clk_rst <= 1'b1;RD_TRCD: cnt_clk_rst <= (trcd_end == 1'b1) ? 1'b1 : 1'b0;RD_READ: cnt_clk_rst <= 1'b1;RD_CL: cnt_clk_rst <= (tcl_end == 1'b1) ? 1'b1 : 1'b0;RD_DATA: cnt_clk_rst <= (tread_end == 1'b1) ? 1'b1 : 1'b0;RD_TRP: cnt_clk_rst <= (trp_end == 1'b1) ? 1'b1 : 1'b0;RD_END: cnt_clk_rst <= 1'b1;default: cnt_clk_rst <= 1'b0;endcaseend//SDRAM操作指令控制
always@(posedge sys_clk or negedge sys_rst_n)if(sys_rst_n == 1'b0)beginread_cmd <= NOP;read_ba <= 2'b11;read_addr <= 13'h1fff;endelsecase(read_state)RD_IDLE,RD_TRCD,RD_TRP:beginread_cmd <= NOP;read_ba <= 2'b11;read_addr <= 13'h1fff;endRD_ACTIVE: //激活指令beginread_cmd <= ACTIVE;read_ba <= rd_addr[23:22];read_addr <= rd_addr[21:9];endRD_READ: //读操作指令beginread_cmd <= READ;read_ba <= rd_addr[23:22];read_addr <= {4'b0000,rd_addr[8:0]};endRD_DATA: //突发传输终止指令beginif(rdburst_end == 1'b1)read_cmd <= B_STOP;elsebeginread_cmd <= NOP;read_ba <= 2'b11;read_addr <= 13'h1fff;endendRD_PRE: //预充电指令beginread_cmd <= P_CHARGE;read_ba <= rd_addr[23:22];read_addr <= 13'h0400;endRD_END:beginread_cmd <= NOP;read_ba <= 2'b11;read_addr <= 13'h1fff;enddefault:beginread_cmd <= NOP;read_ba <= 2'b11;read_addr <= 13'h1fff;endendcase//rd_sdram_data:SDRAM读出的数据
assign rd_sdram_data = (rd_ack == 1'b1) ? rd_data_reg : 16'b0;endmoduleSDRAM仲裁机
模块图：
端口描述：
| 名称 | 备注 |
|---|---|
| sys_clk | 系统时钟，166MHz |
| sys_rst_n | 复位信号，低电平有效 |
| init_end | 初始化模块结束标志 |
| init_cmd | 初始化模块指令 |
| init_ba | 初始化模块bank地址 |
| init_addr | 初始化模块地址总线 |
| aref_req | 自动刷新阶段请求 |
| aref_end | 自动刷新结束标志 |
| aref_cmd | 自动刷新阶段指令 |
| aref_ba | 自动刷新阶段Bank地址 |
| aref_addr | 自动刷新地址总线 |
| wr_req | 数据写请求 |
| wr_end | 单次写结束 |
| wr_cmd | 写指令 |
| write_ba | 写Bank地址 |
| wr_addr | 写地址 |
| wr_data | 写数据 |
| wr_sdram_en | 写SDRAM使能 |
| rd_req | 读请求 |
| rd_end | 单次读结束 |
| rd_cmd | 读SDRAM指令 |
| rd_ba | 读Bank地址 |
| rd_addr | 读地址 |
| aref_en | 自动刷新使能 |
| wr_en | 数据写使能 |
| rd_en | 数据读使能 |
| sdram_cke | SDRAM时钟使能信号 |
| sdram_cs_n | SDRAM片选信号 |
| sdram_cas_n | SDRAM列选通信号 |
| sdram_ras_n | SDRAM行选通信号 |
| sdram_we_n | SDRAM写使能 |
| sdram_ba | SDRAM Bank地址 |
| sdram_addr | SDRAM地址总线 |
| sdram_dq | SDRAM数据总线 |
工作时序：
备注：
仲裁机包含五个状态，默认优先级为自动刷新操作>数据写操作>数据读操作；一切都是以保证数据存留为前提。
仿真波形：
Verilog代码：
// -----------------------------------------------------------------------------
// Copyright (c) 2014-2022 All rights reserved
// -----------------------------------------------------------------------------
// File : sdram_arbit.v
// Create : 2022-06-07 15:32:59
// Revise : 2022-06-20 16:21:04
// Verdion:
// Description:
// -----------------------------------------------------------------------------
`timescale 1ps/1ps
module sdram_arbit (//system signalsinput sys_clk , //系统时钟，167M input sys_rst_n , //系统复位信号，低电平有效//init signals input init_end , //初始化结束标志 input [3:0] init_cmd , //初始化阶段命令input [1:0] init_ba , //初始化阶段bank地址input [12:0] init_addr , //初始化阶段地址总线//aref signals input aref_req , //刷新请求信号input aref_end , //刷新结束信号input [3:0] aref_cmd , //刷新阶段命令input [1:0] aref_ba , //刷新阶段bank地址input [12:0] aref_addr , //刷新阶段地址//write signals input wr_req , //写数据请求input wr_end , //一次写结束信号input [3:0] wr_cmd , //写阶段命令input [1:0] wr_ba , //写阶段BANK地址input [12:0] wr_addr , //写阶段地址总线input [15:0] wr_data , //写数据input wr_sdram_en , //写sdram使能信号//read signals input rd_req , //读请求input rd_end , //读数据结束input [3:0] rd_cmd , //读阶段命令input [1:0] rd_ba , //读阶段bank地址input [12:0] rd_addr , //读地址总线//output signals output reg aref_en , //刷新请求output reg wr_en , //写数据使能output reg rd_en , //读数据使能output wire sdram_cke , //sdram时钟有效信号output wire sdram_cs_n , //sdram片选信号output wire sdram_cas_n , //sdram行选通信号output wire sdram_ras_n , //sdram列选通信号output wire sdram_we_n , //sdram写使能信号output reg [1:0] sdram_ba , //sdram的bank地址output reg [12:0] sdram_addr , //sdram的地址总线inout wire [15:0] sdram_dq //sdram的数据总线); //localparam
localparam IDLE = 3'b000 , //初始状态ARBIT = 3'b001 , //仲裁状态AREF = 3'b011 , //自动刷新WRITE = 3'b010 , //写状态READ = 3'b110 ; //读状态
//命令
localparam NOP = 4'b0111 ; //空操作命令//reg define
reg [3:0] sdram_cmd ; //写入SDRAM 命令
reg [2:0] state_cs ; //当前状态
reg [2:0] state_ns ; //下一状态
reg [15:0] wr_data_reg ; //数据寄存//状态机
always @(posedge sys_clk or negedge sys_rst_n) begin : proc_state_csif(~sys_rst_n) beginstate_cs <= IDLE ;end else begin state_cs <= state_ns ;end
end//组合逻辑，判断跳转
always@(*) begincase(state_cs)IDLE : beginif(init_end == 1'b1)state_ns = ARBIT ;elsestate_ns = IDLE ;end ARBIT : begin //刷新请求>写请求>读请求if(aref_req == 1'b1)state_ns = AREF ;else if(wr_req == 1'b1 )state_ns = WRITE ;else if(rd_req == 1'b1)state_ns = READ ;elsestate_ns = ARBIT ;end AREF : beginif(aref_end == 1'b1)state_ns = ARBIT ;elsestate_ns = AREF ;end WRITE : beginif(wr_end == 1'b1)state_ns = ARBIT ;elsestate_ns = WRITE ;end READ : beginif(rd_end == 1'b1)state_ns = ARBIT ;elsestate_ns = READ ;end default : state_ns = IDLE ;endcase end //时序逻辑 输出错误，组合逻辑输出，可组合可时序
//sdram_ba sdram_addr sdram_cmd
always @(* ) begin case(state_cs)IDLE : beginsdram_cmd = init_cmd ;sdram_ba = init_ba ;sdram_addr = init_addr ;end ARBIT : beginsdram_cmd = NOP ;sdram_ba = 2'b11 ;sdram_addr = 13'h1fff ;endAREF : beginsdram_cmd = aref_cmd ;sdram_ba = aref_ba ;sdram_addr = aref_addr ;end WRITE : beginsdram_cmd = wr_cmd ;sdram_ba = wr_ba ;sdram_addr = wr_addr ;end READ : beginsdram_cmd = rd_cmd ;sdram_ba = rd_ba ;sdram_addr = rd_addr ;end default : beginsdram_cmd = NOP ;sdram_ba = 2'b11 ;sdram_addr = 13'h1fff ;end endcase // state_cs
end//自动刷新使能
always @(posedge sys_clk or negedge sys_rst_n) begin : proc_if(~sys_rst_n) beginaref_en <= 1'b0 ;end else if ((state_cs == ARBIT) && (aref_req == 1'b1) )beginaref_en <= 1'b1 ;endelse if(aref_end == 1'b1 )aref_en <= 1'b0 ;
end//写数据使能
//wr_en
always @(posedge sys_clk or negedge sys_rst_n) begin : proc_wr_en if(~sys_rst_n) beginwr_en <= 1'b0 ;end else if((state_cs == ARBIT) && (aref_req == 1'b0) && (wr_req == 1'b1)) beginwr_en <= 1'b1 ;endelse if(wr_end == 1'b1)wr_en <= 1'b0 ;
end//读数据使能
//rd_en
always @(posedge sys_clk or negedge sys_rst_n) begin : proc_rd_en if(~sys_rst_n) beginrd_en <= 1'b0 ;endelse if((state_cs == ARBIT) && (aref_req == 1'b0) && (rd_req == 1'b1) )beginrd_en <= 1'b1 ;endelse if(rd_end == 1'b1)rd_en <= 1'b0 ;
end//SDRAM 时钟使能
assign sdram_cke = 1'b1 ;//SDRAM 数据总线
assign sdram_dq = (wr_sdram_en == 1'b1 )?wr_data: 16'bz ; //作为输出端口，延迟一拍？always @(posedge sys_clk or negedge sys_rst_n) begin if(~sys_rst_n) beginwr_data_reg <= 0;end else beginwr_data_reg <= wr_data ;end
end//片选信号，行地址选通信号，列地址选通信号，写使能信号
assign {sdram_cs_n, sdram_ras_n, sdram_cas_n, sdram_we_n} = sdram_cmd ;endmoduleSDRAM控制模块
模块图：
verlog代码：
// -----------------------------------------------------------------------------
// Copyright (c) 2014-2022 All rights reserved
// File : sdram_top.v
// Create : 2022-07-04 20:51:45
// -----------------------------------------------------------------------------
`timescale 1ns/1ns
module sdram_top
(input wire sys_clk , //系统时钟input wire clk_out , //相位偏移时钟input wire sys_rst_n , //复位信号,低有效
//写FIFO信号input wire wr_fifo_wr_clk , //写FIFO写时钟input wire wr_fifo_wr_req , //写FIFO写请求input wire [15:0] wr_fifo_wr_data , //写FIFO写数据input wire [23:0] sdram_wr_b_addr , //写SDRAM首地址input wire [23:0] sdram_wr_e_addr , //写SDRAM末地址input wire [9:0] wr_burst_len , //写SDRAM数据突发长度input wire wr_rst , //写复位信号
//读FIFO信号input wire rd_fifo_rd_clk , //读FIFO读时钟input wire rd_fifo_rd_req , //读FIFO读请求input wire [23:0] sdram_rd_b_addr , //读SDRAM首地址input wire [23:0] sdram_rd_e_addr , //读SDRAM末地址input wire [9:0] rd_burst_len , //读SDRAM数据突发长度input wire rd_rst , //读复位信号output wire [15:0] rd_fifo_rd_data , //读FIFO读数据output wire [9:0] rd_fifo_num , //读fifo中的数据量input wire read_valid , //SDRAM读使能output wire init_end , //SDRAM初始化完成标志
//SDRAM接口信号output wire sdram_clk , //SDRAM芯片时钟output wire sdram_cke , //SDRAM时钟有效信号output wire sdram_cs_n , //SDRAM片选信号output wire sdram_ras_n , //SDRAM行地址选通脉冲output wire sdram_cas_n , //SDRAM列地址选通脉冲output wire sdram_we_n , //SDRAM写允许位output wire [1:0] sdram_ba , //SDRAM的L-Bank地址线output wire [12:0] sdram_addr , //SDRAM地址总线output wire [1:0] sdram_dqm , //SDRAM数据掩码inout wire [15:0] sdram_dq //SDRAM数据总线
);//********************************************************************//
//****************** Parameter and Internal Signal *******************//
//********************************************************************////wire define
wire sdram_wr_req ; //sdram 写请求
wire sdram_wr_ack ; //sdram 写响应
wire [23:0] sdram_wr_addr ; //sdram 写地址
wire [15:0] sdram_data_in ; //写入sdram中的数据wire sdram_rd_req ; //sdram 读请求
wire sdram_rd_ack ; //sdram 读响应
wire [23:0] sdram_rd_addr ; //sdram 读地址
wire [15:0] sdram_data_out ; //从sdram中读出的数据//sdram_clk:SDRAM芯片时钟
assign sdram_clk = clk_out;
//sdram_dqm:SDRAM数据掩码
assign sdram_dqm = 2'b00;//********************************************************************//
//*************************** Instantiation **************************//
//********************************************************************////------------- fifo_ctrl_inst -------------
fifo_ctrl fifo_ctrl_inst(//system signal.sys_clk (sys_clk ), //SDRAM控制时钟.sys_rst_n (sys_rst_n ), //复位信号
//write fifo signal.wr_fifo_wr_clk (wr_fifo_wr_clk ), //写FIFO写时钟.wr_fifo_wr_req (wr_fifo_wr_req ), //写FIFO写请求.wr_fifo_wr_data(wr_fifo_wr_data), //写FIFO写数据.sdram_wr_b_addr(sdram_wr_b_addr), //写SDRAM首地址.sdram_wr_e_addr(sdram_wr_e_addr), //写SDRAM末地址.wr_burst_len (wr_burst_len ), //写SDRAM数据突发长度.wr_rst (wr_rst ), //写清零信号
//read fifo signal.rd_fifo_rd_clk (rd_fifo_rd_clk ), //读FIFO读时钟.rd_fifo_rd_req (rd_fifo_rd_req ), //读FIFO读请求.rd_fifo_rd_data(rd_fifo_rd_data), //读FIFO读数据.rd_fifo_num (rd_fifo_num ), //读FIFO中的数据量.sdram_rd_b_addr(sdram_rd_b_addr), //读SDRAM首地址.sdram_rd_e_addr(sdram_rd_e_addr), //读SDRAM末地址.rd_burst_len (rd_burst_len ), //读SDRAM数据突发长度.rd_rst (rd_rst ), //读清零信号
//USER ctrl signal.read_valid (read_valid ), //SDRAM读使能.init_end (init_end ), //SDRAM初始化完成标志
//SDRAM ctrl of write.sdram_wr_ack (sdram_wr_ack ), //SDRAM写响应.sdram_wr_req (sdram_wr_req ), //SDRAM写请求.sdram_wr_addr (sdram_wr_addr ), //SDRAM写地址.sdram_data_in (sdram_data_in ), //写入SDRAM的数据
//SDRAM ctrl of read.sdram_rd_ack (sdram_rd_ack ), //SDRAM读请求.sdram_data_out (sdram_data_out ), //SDRAM读响应.sdram_rd_req (sdram_rd_req ), //SDRAM读地址.sdram_rd_addr (sdram_rd_addr ) //读出SDRAM数据);//------------- sdram_ctrl_inst -------------
sdram_ctrl sdram_ctrl_inst(.sys_clk (sys_clk ), //系统时钟.sys_rst_n (sys_rst_n ), //复位信号，低电平有效
//SDRAM 控制器写端口.sdram_wr_req (sdram_wr_req ), //写SDRAM请求信号.sdram_wr_addr (sdram_wr_addr ), //SDRAM写操作的地址.wr_burst_len (wr_burst_len ), //写sdram时数据突发长度.sdram_data_in (sdram_data_in ), //写入SDRAM的数据.sdram_wr_ack (sdram_wr_ack ), //写SDRAM响应信号
//SDRAM 控制器读端口.sdram_rd_req (sdram_rd_req ), //读SDRAM请求信号.sdram_rd_addr (sdram_rd_addr ), //SDRAM写操作的地址.rd_burst_len (rd_burst_len ), //读sdram时数据突发长度.sdram_data_out (sdram_data_out ), //从SDRAM读出的数据.init_end (init_end ), //SDRAM 初始化完成标志.sdram_rd_ack (sdram_rd_ack ), //读SDRAM响应信号
//FPGA与SDRAM硬件接口.sdram_cke (sdram_cke ), // SDRAM 时钟有效信号.sdram_cs_n (sdram_cs_n ), // SDRAM 片选信号.sdram_ras_n (sdram_ras_n ), // SDRAM 行地址选通脉冲.sdram_cas_n (sdram_cas_n ), // SDRAM 列地址选通脉冲.sdram_we_n (sdram_we_n ), // SDRAM 写允许位.sdram_ba (sdram_ba ), // SDRAM L-Bank地址线.sdram_addr (sdram_addr ), // SDRAM 地址总线.sdram_dq (sdram_dq ) // SDRAM 数据总线);endmoduleFIFO控制模块
模块图：
端口描述：
| 名称 | 备注 |
|---|---|
| sys_clk | 系统时钟，166MHz |
| sys_rst_n | 复位信号，低电平有效 |
| wr_fifo_wr_clk | 写fifo写时钟，测试按照50MHz |
| wr_fifo_wr_req | 写fifo写请求 |
| wr_fifo_wr_data | 写fifo写数据 |
| sdram_wr_b_addr | 写SDRAM的首地址 |
| sdram_wr_e_addr | 写SDRAM的末地址 |
| wr_burst_len | 写SDRAM的突发长度 |
| wr_rst | 写复位信号，写fifo清零 |
| rd_fifo_rd_clk | 读fifo读时钟 |
| rd_fifo_rd_req | 读fifo读请求 |
| sdram_rd_b_addr | 读SDRAM的首地址 |
| sdram_rd_e_addr | 读SDRAM的末地址 |
| rd_burst_len | 读SDRAM的突发长度 |
| rd_rst | 读复位信号，读fifo清零 |
| rd_fifo_rd_data | 读fifo读数据 |
| rd_fifo_num | 读FIFO中的数据量 /读FIFO中写入的数据量 |
| read_valid | SDRAM读使能 |
| init_end | SDRAM初始化结束信号 |
| sdram_wr_ack | SDRAM写响应 |
| sdram_wr_req | SDRAM写请求 |
| sdram_wr_addr | SDRAM写地址 |
| sdram_data_in | 写入SDRAM的数据 |
| sdram_data_out | SDRAM读出的数据 |
| sdram_rd_req | SDRAM读请求 |
| sdram_rd_addr | SDRAM读地址 |
Verilog代码：
// -----------------------------------------------------------------------------
// Copyright (c) 2014-2022 All rights reserved
// -----------------------------------------------------------------------------
// File : fifo_ctrl.v
// Create : 2022-06-09 09:19:13
// Revise : 2022-06-20 09:14:11
// -----------------------------------------------------------------------------
`timescale 1ps/1psmodule fifo_ctrl (//signal define //system signalsinput sys_clk , //系统时钟，167MHZinput sys_rst_n , //系统复位信号，低电平有效//写fifo信号 //input wr_fifo_wr_clk , //写fifo写时钟input wr_fifo_wr_req , //写fifo写请求input [15:0] wr_fifo_wr_data , //写fifo写数据input [23:0] sdram_wr_b_addr , //写SDRAM的首地址input [23:0] sdram_wr_e_addr , //写SDRAM的末地址input [9:0] wr_burst_len , //写SDRAM的突发长度input wr_rst , //写复位信号，写fifo清零//读fifo信号 //input rd_fifo_rd_clk , //读fifo读时钟input rd_fifo_rd_req , //读fifo读请求input [23:0] sdram_rd_b_addr , //读SDRAM的首地址input [23:0] sdram_rd_e_addr , //读SDRAM的末地址input [9:0] rd_burst_len , //读SDRAM的突发长度input rd_rst , //读复位信号，读fifo清零output wire [15:0] rd_fifo_rd_data , //读fifo读数据output wire [9:0] rd_fifo_num , //读FIFO中的数据量 /读FIFO中写入的数据量//input read_valid , //SDRAM读使能input init_end , //SDRAM初始化结束信号////SDRAM写信号 //input sdram_wr_ack , //SDRAM写响应output reg sdram_wr_req , //SDRAM写请求output reg [23:0] sdram_wr_addr , //SDRAM写地址output wire [15:0] sdram_data_in , //写入SDRAM的数据//SDRAM读信号 //input sdram_rd_ack , //SDRAM读响应input [15:0] sdram_data_out , //SDRAM读出的数据output reg sdram_rd_req , //SDRAM读请求output reg [23:0] sdram_rd_addr //SDRAM读地址);//======================================
//param and internal signals
//======================================//wire define
wire wr_ack_fall ; //写响应信号下降沿
wire rd_ack_fall ; //读相应信号下降沿
wire [9:0] wr_fifo_num ; //写fifo中的数据量//reg define
reg wr_ack_dly ; //写响应打拍
reg rd_ack_dly ; //读响应打拍//wr_ack_dly: 写响应信号打拍
always @(posedge sys_clk or negedge sys_rst_n) begin : proc_if(~sys_rst_n) beginwr_ack_dly <= 1'b0 ;end else beginwr_ack_dly <= sdram_wr_ack ;end
end//rd_ack_dly:读响应信号打拍
always @(posedge sys_clk or negedge sys_rst_n) begin : proc_rd_ack_dly if(~sys_rst_n) beginrd_ack_dly <= 1'b0 ;end else beginrd_ack_dly <= sdram_rd_ack ;end
end//wr_ack_fall,rd_ack_fall:检测读写响应信号下降沿
assign wr_ack_fall = (wr_ack_dly & ~sdram_wr_ack);
assign rd_ack_fall = (rd_ack_dly & ~sdram_rd_ack);//sdram_wr_addr :sdram写地址
always @(posedge sys_clk or negedge sys_rst_n) begin : proc_sdram_wr_addr if(~sys_rst_n) beginsdram_wr_addr <= 24'd0 ;end else if(wr_rst == 1'b1) beginsdram_wr_addr <= sdram_wr_b_addr ;endelse if(wr_ack_fall == 1'b1 ) //一次突发写结束，更改写地址beginif(sdram_wr_addr < (sdram_wr_e_addr - wr_burst_len)) //不使用乒乓操作,一次突发写结束,更改写地址,未达到末地址,写地址累加sdram_wr_addr <= sdram_wr_addr + wr_burst_len ;else //不使用乒乓操作,到达末地址,回到写起始地址sdram_wr_addr <= sdram_wr_b_addr ;end
end//sdram_rd_addr:sdram读地址
always@(posedge sys_clk or negedge sys_rst_n)if(sys_rst_n == 1'b0)sdram_rd_addr <= 24'd0;else if(rd_rst == 1'b1)sdram_rd_addr <= sdram_rd_b_addr;else if(rd_ack_fall == 1'b1) //一次突发读结束,更改读地址beginif(sdram_rd_addr < (sdram_rd_e_addr - rd_burst_len))//读地址未达到末地址,读地址累加sdram_rd_addr <= sdram_rd_addr + rd_burst_len;else //到达末地址,回到首地址sdram_rd_addr <= sdram_rd_b_addr;end//sdram_wr_req,sdram_rd_req:读写请求信号
always @(posedge sys_clk or negedge sys_rst_n) beginif(~sys_rst_n) beginsdram_rd_req <= 1'b0 ;sdram_wr_req <= 1'b0 ;end else if (init_end == 1'b1 )begin //初始化完成，响应读写请求//优先执行写操作，防止写入SDRAM中的数据丢失if(wr_fifo_num >= wr_burst_len) begin //写FIFO中的数据量达到写突发长度，数据送出sdram_wr_req <= 1'b1 ; //写请求有效，输出到仲裁机，仲裁机判断后输出写使能到写模块，写模块输出sdram_rd_req <= 1'b0 ;end else if((rd_fifo_num < rd_burst_len ) && (read_valid == 1'b1 )) begin//读FIFO中的数据量小于读突发长度，且读使能信号有效sdram_wr_req <= 1'b0 ; sdram_rd_req <= 1'b1 ;end else beginsdram_rd_req <= 1'b0 ;sdram_wr_req <= 1'b0 ;endendelse beginsdram_rd_req <= 1'b0 ;sdram_wr_req <= 1'b0 ;endend//读写fifo例化
//------------- wr_fifo_data -------------
/*
fifo_data wr_fifo_data(//用户接口.wrclk (wr_fifo_wr_clk ), //写时钟.wrreq (wr_fifo_wr_req ), //写请求.data (wr_fifo_wr_data), //写数据//SDRAM接口.rdclk (sys_clk ), //读时钟.rdreq (sdram_wr_ack ), //读请求.q (sdram_data_in ), //读数据.rdusedw (wr_fifo_num ), //FIFO中的数据量，读时钟域的指针.wrusedw ( ),.aclr (~sys_rst_n || wr_rst) //清零信号);
*/
//------------- rd_fifo_data -------------
/*
fifo_data rd_fifo_data(//sdram接口.wrclk (sys_clk ), //写时钟.wrreq (sdram_rd_ack ), //写请求.data (sdram_data_out ), //写数据//用户接口.rdclk (rd_fifo_rd_clk ), //读时钟.rdreq (rd_fifo_rd_req ), //读请求.q (rd_fifo_rd_data), //读数据.rdusedw ( ),.wrusedw (rd_fifo_num ), //FIFO中的数据量.aclr (~sys_rst_n || rd_rst) //清零信号);
*///写fifo例化FIFO_async #(.FIFO_data_size(16),.FIFO_addr_size(10)) inst_FIFO_async_wr (.clk_w (wr_fifo_wr_clk ), //写时钟 .rst_w (~sys_rst_n || wr_rst ), //写复位.w_en (wr_fifo_wr_req ), //写使能 / 写请求.clk_r (sys_clk ), //读时钟.rst_r (~sys_rst_n || wr_rst ), //读复位.r_en (sdram_wr_ack ), //读使能 / 读请求.data_in (wr_fifo_wr_data ), //写数据.data_out (sdram_data_in ), //读数据.empty ( ), //空信号.full ( ), //满信号.wrusedw ( ), //写指针.rdusedw ( wr_fifo_num ) //读指针);//读fifo例化FIFO_async #(.FIFO_data_size(16),.FIFO_addr_size(10)) inst_FIFO_async_rd (.clk_w (sys_clk ), //写时钟 .rst_w (~sys_rst_n || rd_rst ), //写复位.w_en (sdram_rd_ack ), //写使能 / 写请求.clk_r (rd_fifo_rd_clk ), //读时钟.rst_r (~sys_rst_n || wr_rst ), //读复位.r_en (rd_fifo_rd_req ), //读使能 / 读请求.data_in (sdram_data_out ), //写数据.data_out (rd_fifo_rd_data ), //读数据.empty ( ), //空信号.full ( ), //满信号.wrusedw ( ), //写指针.rdusedw ( rd_fifo_num ) //读指针);endmodule
异步FIFO模块
查看另一篇博客链接：
SDRAM控制器顶层模块
模块图：
Verilog代码：
// -----------------------------------------------------------------------------
// Copyright (c) 2014-2022 All rights reserved
// -----------------------------------------------------------------------------
// File : sdram_top.v
// Create : 2022-06-09 20:41:48
// Revise : 2022-06-10 15:24:19
// Verdion:
// Description:
// -----------------------------------------------------------------------------
`timescale 1ps/1psmodule sdram_top (//system signalsinput wire sys_clk , //系统时钟，167MHZinput wire clk_out , //相位偏移时钟，传给SDRAMinput wire sys_rst_n , //系统复位信号，低电平有效//写FIFO信号 input wire wr_fifo_wr_clk , //写FIFO写时钟 input wire wr_fifo_wr_req , //写FIFO写请求input wire [15:0] wr_fifo_wr_data , //写FIFO写数据 /存入SDRAM的数据input wire [23:0] sdram_wr_b_addr , //写SDRAM的首地址input wire [23:0] sdram_wr_e_addr , //写SDRAM的末地址input wire [9:0] wr_burst_len , //写突发长度input wire wr_rst , //写复位 /清零//读FIFO信号 //input wire rd_fifo_rd_clk , //读FIFO读时钟input wire rd_fifo_rd_req , //读FIFO读请求input wire [23:0] sdram_rd_b_addr , //读SDRAM的首地址input wire [23:0] sdram_rd_e_addr , //读SDRAM的末地址input wire [9:0] rd_burst_len , //读突发长度input wire rd_rst , //读复位output wire [15:0] rd_fifo_rd_data , //读FIFO的读数据 / 读出SDRAM的数据output wire [9:0] rd_fifo_num , //读fifo中的数据量 /读FIFO中写入的数量//input wire read_valid , //SDRAM读使能output wire init_end , //SDRAM的初始化结束信号//SDRAM接口信号output wire sdram_clk , //SDRAM芯片时钟output wire sdram_cke , //SDRAM时钟有效信号output wire sdram_cs_n , //SDRAM片选信号output wire sdram_ras_n , //SDRAM行选通信号output wire sdram_cas_n , //SDRAM列选通信号output wire sdram_we_n , //SDRAM写使能 低电平写 高电平读output wire [1:0] sdram_ba , //SDRAM的bank地址output wire [12:0] sdram_addr , //SDRAM的地址总线output wire [1:0] sdram_dqm , //SDRAM的数据掩码inout wire [15:0] sdram_dq //SDRAM的数据总线);//********************************************************************//
//****************** Parameter and Internal Signal *******************//
//********************************************************************////wire define//wire define
wire sdram_wr_req ; //sdram 写请求
wire sdram_wr_ack ; //sdram 写响应
wire [23:0] sdram_wr_addr ; //sdram 写地址
wire [15:0] sdram_data_in ; //写入sdram中的数据wire sdram_rd_req ; //sdram 读请求
wire sdram_rd_ack ; //sdram 读响应
wire [23:0] sdram_rd_addr ; //sdram 读地址
wire [15:0] sdram_data_out ; //从sdram中读出的数据//sdram_clk:SDRAM芯片时钟
assign sdram_clk = clk_out;
//sdram_dqm:SDRAM数据掩码
assign sdram_dqm = 2'b00;//模块例化sdram_ctrl sdram_ctrl_inst(.sys_clk (sys_clk ), //系统时钟，167MHZ.sys_rst_n (sys_rst_n ), //系统复位信号，低电平有效.init_end (init_end ), //SDRAM初始化完成标志//写FIFO模块.sdram_wr_req (sdram_wr_req ), //写SDRAM请求信号.sdram_wr_addr (sdram_wr_addr ), //SDRAM写操作的地址.sdram_data_in (sdram_data_in ), //写SDRAM的数据.wr_burst_len (wr_burst_len ), //写入SDRAM的突发长度.sdram_wr_ack (sdram_wr_ack ), //写SDRAM响应信号//读FIFO模块.sdram_rd_req (sdram_rd_req ), //读SDRAM请求信号.sdram_rd_addr (sdram_rd_addr ), //SDRAM读操作的地址.rd_burst_len (rd_burst_len ), //读sdram时数据突发长度.sdram_data_out (sdram_data_out ), //从SDRAM读出的数据.sdram_rd_ack (sdram_rd_ack ), //读SDRAM响应信号//SDRAM接口.sdram_cke (sdram_cke ), //SDRAM 时钟有效信号.sdram_cs_n (sdram_cs_n ), //SDRAM 片选信号.sdram_ras_n (sdram_ras_n ), //SDRAM 行地址选通.sdram_cas_n (sdram_cas_n ), //SDRAM 列地址选通.sdram_we_n (sdram_we_n ), //SDRAM 写使能.sdram_ba (sdram_ba ), //SDRAM Bank地址.sdram_addr (sdram_addr ), //SDRAM 地址总线.sdram_dq (sdram_dq ) //SDRAM 数据总线);fifo_ctrl fifo_ctrl_inst(.sys_clk (sys_clk ), //系统时钟，167MHZ.sys_rst_n (sys_rst_n ), //系统复位信号，低电平有效//写FIFO接口.wr_fifo_wr_clk (wr_fifo_wr_clk ), //写fifo写时钟.wr_fifo_wr_req (wr_fifo_wr_req ), //写fifo写请求.wr_fifo_wr_data (wr_fifo_wr_data ), //写fifo写数据.sdram_wr_b_addr (sdram_wr_b_addr ), //写SDRAM的首地址.sdram_wr_e_addr (sdram_wr_e_addr ), //写SDRAM的末地址.wr_burst_len (wr_burst_len ), //写SDRAM的突发长度.wr_rst (wr_rst ), //写复位信号，写fifo清零//读FIFO接口.rd_fifo_rd_clk (rd_fifo_rd_clk ), //读fifo读时钟.rd_fifo_rd_req (rd_fifo_rd_req ), //读fifo读请求.sdram_rd_b_addr (sdram_rd_b_addr ), //读SDRAM的首地址.sdram_rd_e_addr (sdram_rd_e_addr ), //读SDRAM的末地址.rd_burst_len (rd_burst_len ), //读SDRAM的突发长度.rd_rst (rd_rst ), //读复位信号，读fifo清零.rd_fifo_rd_data (rd_fifo_rd_data ), //读fifo读数据.rd_fifo_num (rd_fifo_num ), //读FIFO中的数据量.read_valid (read_valid ), //SDRAM读使能.init_end (init_end ), //SDRAM初始化结束信号//SDRAM接口.sdram_wr_ack (sdram_wr_ack ), //SDRAM写响应.sdram_wr_req (sdram_wr_req ), //SDRAM写请求.sdram_wr_addr (sdram_wr_addr ), //SDRAM写地址.sdram_data_in (sdram_data_in ), //写入SDRAM的数据.sdram_rd_ack (sdram_rd_ack ), //SDRAM读响应.sdram_data_out (sdram_data_out ), //SDRAM读出的数据.sdram_rd_req (sdram_rd_req ), //SDRAM读请求.sdram_rd_addr (sdram_rd_addr ) //SDRAM读地址);endmodule
Modelsim前仿
对所有代码进行编译仿真
Quartus综合结果
使用Quartus (Quartus Prime 17.1) Standard Edition对RTL进行综合，对综合后的资源占用和电路图进行检查。
注意：在AC620综合时，FIFO采用IP核
RTL图
顶层模块
FIFO控制
SDRAM控制
Timing Slack
关键路径在于对FIFO读写端数据存量的判断
在FPGA综合时涉及到fifo内数据量的判断，从而实现突发读写，这里判断条件要采用相同时钟域下的信号，否则会出现timing error。在ac620下板验证时，速度100Mhz、133Mhz和166M均满足。
避免出现跨时钟域采样，以免造成时序不满足。
VCS仿真&DC综合结果

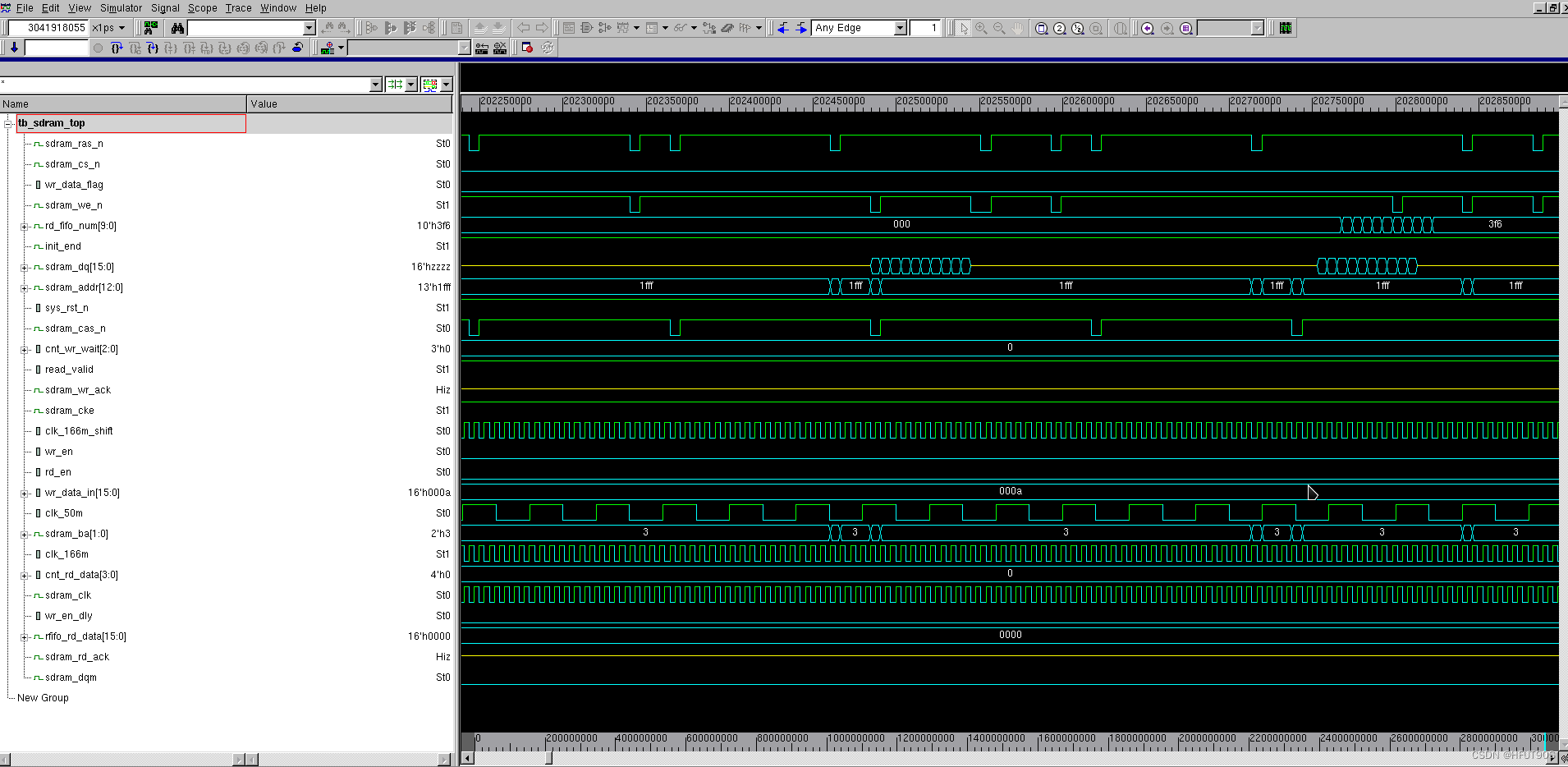

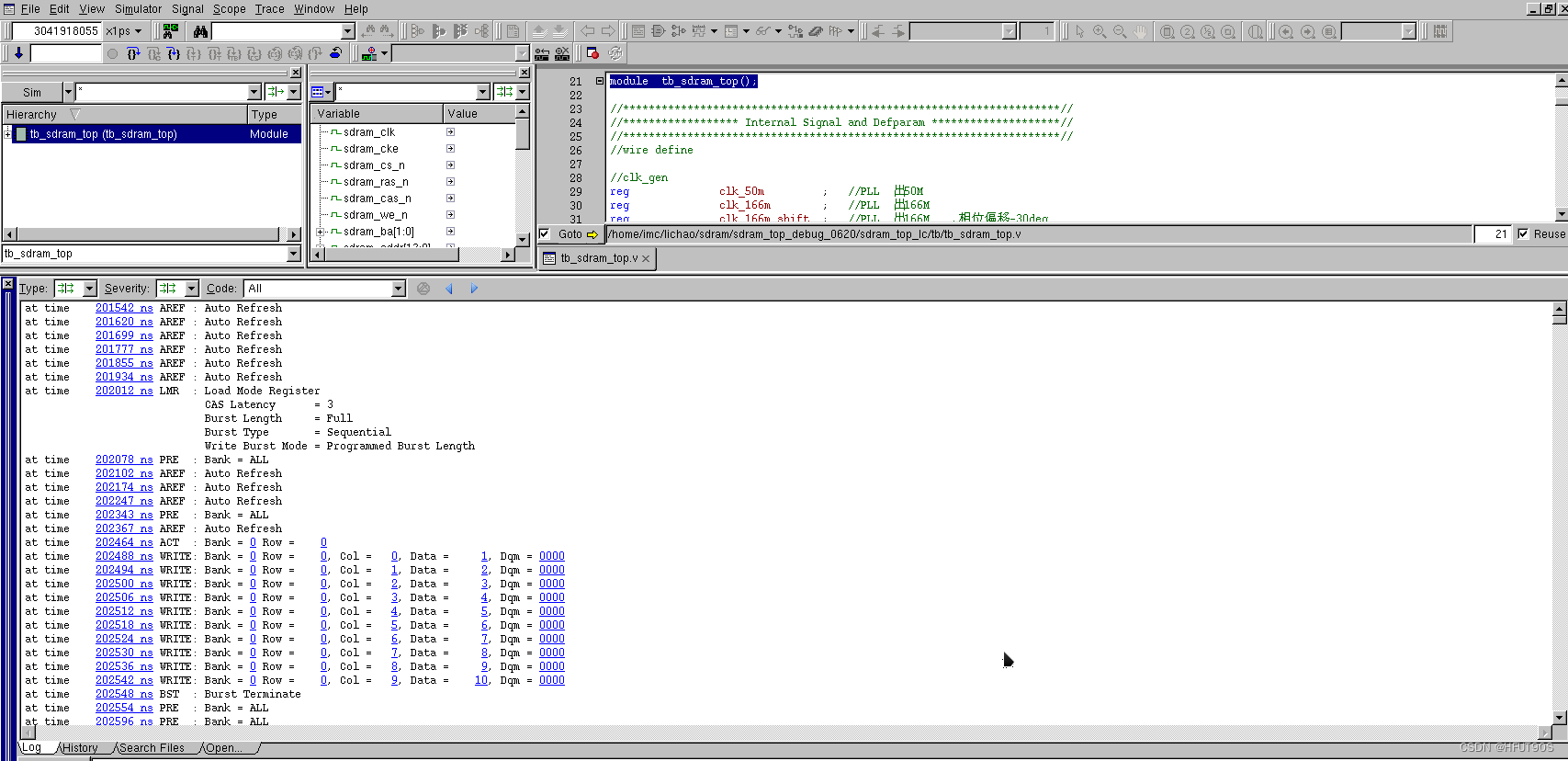

VCS仿真结果
DC综合结果
面积报告：
功耗报告：
layout window （standard cell）：
Bug&Debug
在modelsim仿真&VCS仿真中，部分code存在风格问题，例如在两个always块中对同一信号进行赋值。在综合阶段会出现报错，需要进行修改。
这里将错误的部分列举出来：
1. sdram_aref 中的 cnt_clk
2. sdram_read 中的cnt_clk
3. sdram_write中的cnt_clk
此外，还需要额外注意SDRAM芯片在不同工作频率时对应的CL latency值
后续会上传bug版本和debug版本代码
总结
- 至此，整个入门级工程项目完成，从完成度和难度来讲，这个项目更偏向于工程实现。SDRAM控制器虽然看上去简单，但是通过这个小项目可以更好的培养工程文件的管理、项目实践习惯以及verilog综合语句理解。希望大家都能培养一个良好的工程习惯和coding style。
- SDRAM控制器是用于管理SDRAM存储器的硬件模块，其主要任务是协调CPU和SDRAM之间的数据传输。由于SDRAM存储器的特殊性质，SDRAM控制器需要具有复杂的时序控制和缓存管理功能，以确保数据的正确性和存取效率。
- Verilog综合是将Verilog代码转换为门级电路网络的过程，它可以生成与目标FPGA或ASIC芯片兼容的二进制文件。在SDRAM控制器的设计中，Verilog综合对于实现快速、准确、高效的控制器至关重要。因此，在进行SDRAM控制器设计时，必须考虑到Verilog综合的影响
注意以下问题：
- Verilog代码的规范性：Verilog代码必须符合语言规范和硬件设计规范，以确保能够被正确地综合成目标电路。
- 时序约束的设置：时序约束是指定义逻辑操作的最小和最大时间限制，以确保电路能够在所需的时间内完成操作。在SDRAM控制器设计中，时序约束的设置非常重要，因为SDRAM存储器需要严格控制时序以确保数据的完整性。STA是数字IC设计中相当重要的组成部分。
- 确定优化策略：Verilog综合工具通常会提供一系列优化选项，以便在综合过程中最大限度地减小资源使用和功耗消耗。在SDRAM控制器设计中，需要根据具体情况选择合适的优化策略。
SDRAM控制器是一个对新手而言相对复杂的硬件模块，Verilog综合对于实现高效、准确、可靠的控制器至关重要。在进行SDRAM控制器设计时，必须考虑到Verilog综合工具的影响，并严格遵守规范和约束条件，以确保电路能够正确地综合成目标电路。
