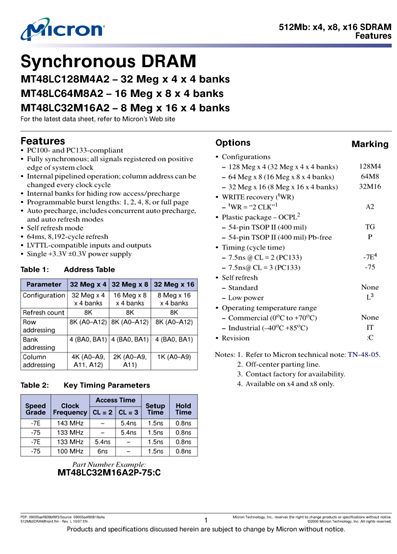

MT48LC128M4A2 – 32 Meg x 4 x 4 banks是512M SRAM，总体概述如下图
分别从上电初始化，刷新，写，读四个部分进行设计，此外还包含主控状态机，一个顶层。
1：上电初始化

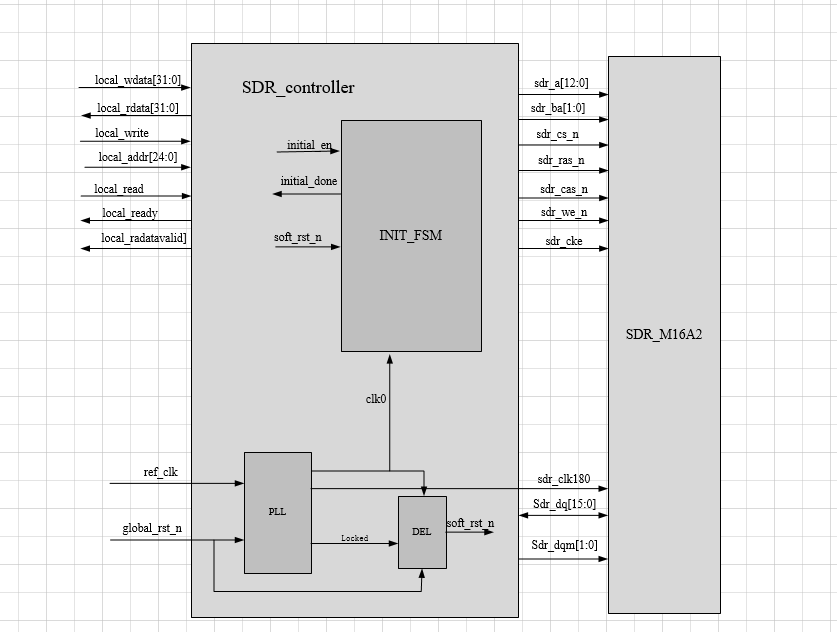

整体架构：从控制器到要控制的芯片可以分成20位的bus总线，时钟线sdr_clk，数据总线DQ以及DQM。上电时候主要是对bus总线的高4位也就是sdr_cmd进行配置。也就是要做的第一步，比较简单就是对sdr_cmd进行几次操作。其中注意在逻辑设计时候输出的sdr_clk时钟要和控制器的时钟相差180°，实际上不是这样的后仿的时候要根据有效窗口调动。软复位soft_rst_n,是由pll分频器产生的稳定信号打两拍得到的。

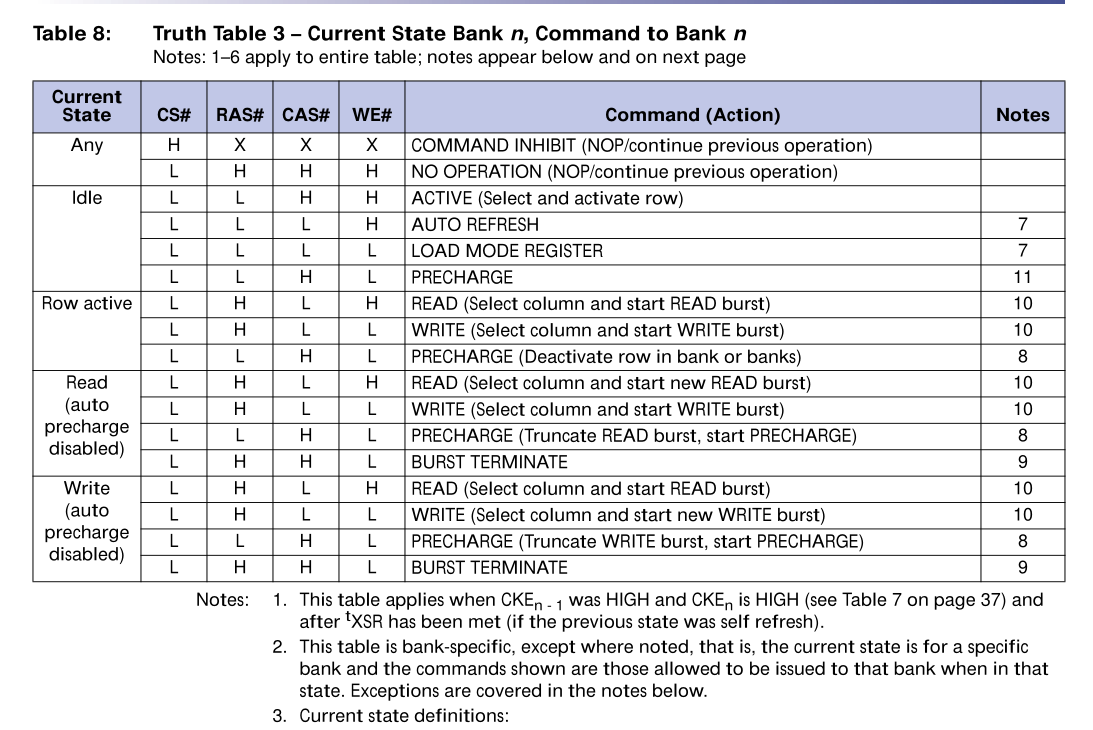

下图是sdr_cmd命令功能对应的数值，对于上电如果感觉对英文文档读的比较枯燥那先别care，主要把下面这张图的命令看懂。。例如一个命令INHIBIT（禁止）CS#,RAS#,CAS#,WE#设置为1xxx，后面三位don’t care。

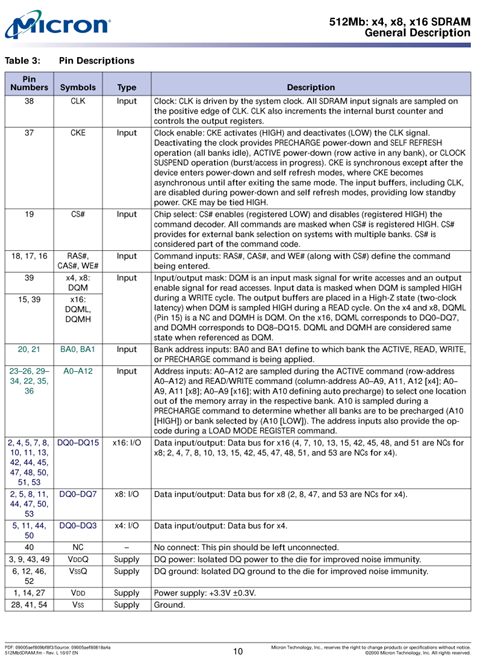

下面引脚从CLK到DQ是通过FPGA进行控制时要用到的，各个功能在右侧有描述。
下图是初始上电的时序图，上电过程做到Tp+2即可。在上电要等100us待供电和时钟稳定后进行操作，用到的时钟是100MHz，需要一个计数器记到100us后发出下一个命令NOP，再到预充电PRECHARGE,等待tRP时间后再AUTO REFRESH，后面的看下图。tRP，Trfc,Tmrd,这些参数在手册上都有，在下面设计文件中头文件有涉及到。就按照这个时序进行初始化的设计状态转移图就可有可无。
头文件：head.v
//开关参数
`define tRP 2
`define tRFC 7
`define tMRD 2
`define T100us 10000
`define tWCD 2
`define tRCD 2
`define SL 2
`define CL 2//命令cmd={cs_n,ras_n,cas_n,we_n}
`define INH 4'b1000
`define NOP 4'b0111
`define ACT 4'b0011
`define RD 4'b0101
`define WR 4'b0100
`define BT 4'b0110 //burst terminal
`define PRE 4'b0010
`define REF 4'b0001
`define LMR 4'b0000//模式寄存器设置
`define OP 13'b0_0000_0010_0001//多路选择器开关
`define MUX_INIT 2'b00
`define MUX_REF 2'b01
`define MUX_WR 2'b10
`define MUX_RD 2'B11初始化设计：
`include "head.v"module init_fsm(clk,init_en,local_wdata,local_rdata,local_write,local_read,local_ready,local_addr,local_rddatavalid,sdr_a,sdr_ba,init_cmd,sdr_cke,init_done,soft_rst_n,init_bus
);input clk;input init_en;input soft_rst_n;input [31:0] local_wdata;output [31:0] local_rdata;input local_read,local_write,local_ready;input [24:0] local_addr;input local_rddatavalid;output reg [12:0] sdr_a;output reg [1:0] sdr_ba;output reg [3:0] init_cmd;output reg sdr_cke;output reg init_done;output [19:0] init_bus;reg [14:0] cnt;reg [2:0] state;localparam s0 = 3'b000;localparam s1 = 3'b001;localparam s2 = 3'b010;localparam s3 = 3'b011;localparam s4 = 3'b100;localparam s5 = 3'b101;localparam idle = 3'b110;assign init_bus = {init_cmd,sdr_a,sdr_ba,sdr_cke};always @(posedge clk)beginif(soft_rst_n == 1'b0)beginsdr_a <= 'd0;sdr_ba <= 'd0;init_cmd <= `INH;//inhabit禁止命令INH= 4'b1000 8sdr_cke <= 1'b0;cnt <= 'd0;init_done <= 1'b0;state <= idle;//idle=6endelsecase(state)idle : if(init_en == 1'b0)state <= idle;elsebegininit_done <= 1'b0;state <= s0;ends0 : if(cnt < `T100us - 1)begincnt <= cnt +1'b1;state <= s0;endelsebegincnt <= 'd0;sdr_cke <= 1'b1;init_cmd <= `NOP;//空操作`NOP =4'b0111 7state <= s1;ends1 : begininit_cmd <= `PRE;//预充电`PRE= 4'b0010 2sdr_a[10] <= 1'b1;state <= s2;ends2 : if(cnt < `tRP - 1)//tRP=2begincnt <= cnt +1'b1;init_cmd <= `NOP;//NOP=0111 7state <= s2;endelsebegincnt <= 'd0;init_cmd <= `REF;// REF= 4'b0001 1state <= s3;end s3 : if(cnt < `tRFC - 1'b1 )//tRFC=7begincnt <= cnt + 1'b1;init_cmd <= `NOP;state <= s3;endelsebegincnt <= 'd0;init_cmd <= `REF;// 1state <= s4; end s4 : if(cnt < `tRFC - 1)//7begincnt <= cnt + 1'b1;init_cmd <= `NOP;endelsebegincnt <= 'd0;init_cmd <= `LMR;//load mode registersdr_a <= `OP;state <= s5;ends5 : if(cnt < `tMRD - 1)//tMRD= 2begincnt <= cnt + 1'b1;init_cmd <= `NOP;state <= s5;endelse begincnt <= 'd0;init_done <= 1'b1;state <= idle;endendcase endendmodule初始化的顶层文件只需要将上面的module例化一下在加上下面一段代码即可
always @(posedge clk or posedge global_reset)//输出稳定的软复位信号if(global_reset == 1'b1)beginr0 <= 1'b0;r1 <= 1'b0;r2 <= 1'b0;soft_rst_n <= 1'b0;endelse begin : delay_2clkr0 <= locked;r1 <= r0;r2 <= r1;soft_rst_n <= r2;end
