前面一文中，我们已经对SDRAM的上电初始化、自动刷新以及突发读写进行了学习。
本文跟着大佬学习SDRAM中的仲裁模块。

仲裁机制

仲裁（arbit）：在FPGA中，当多个source源同时发出请求，容易导致操作冲突，因此我我们需要根据相应的优先级来响应哪一个source，这个过程就叫仲裁。

对于SDRAM控制器来说，其中包含上电初始化、自动刷新以及突发读写模块，由于SDRAM在一个clk中只执行一个操作，因此当4个模块中的两个及以上模块同时发出操作命令的时候，就会出现操作冲突，从而导致SDRAM工作出错，因此这里就需要引入仲裁机制，仲裁机制根据优先级对4个模块发出来的操作请求统一管理。

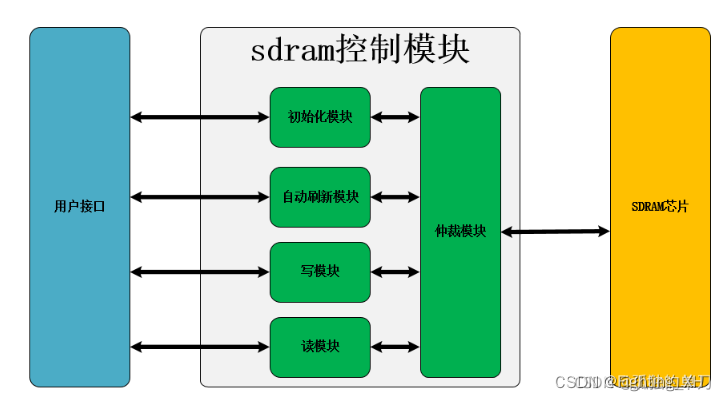

四个模块的仲裁总框图如下：
在这里插入图片描述

仲裁模块的输入信号

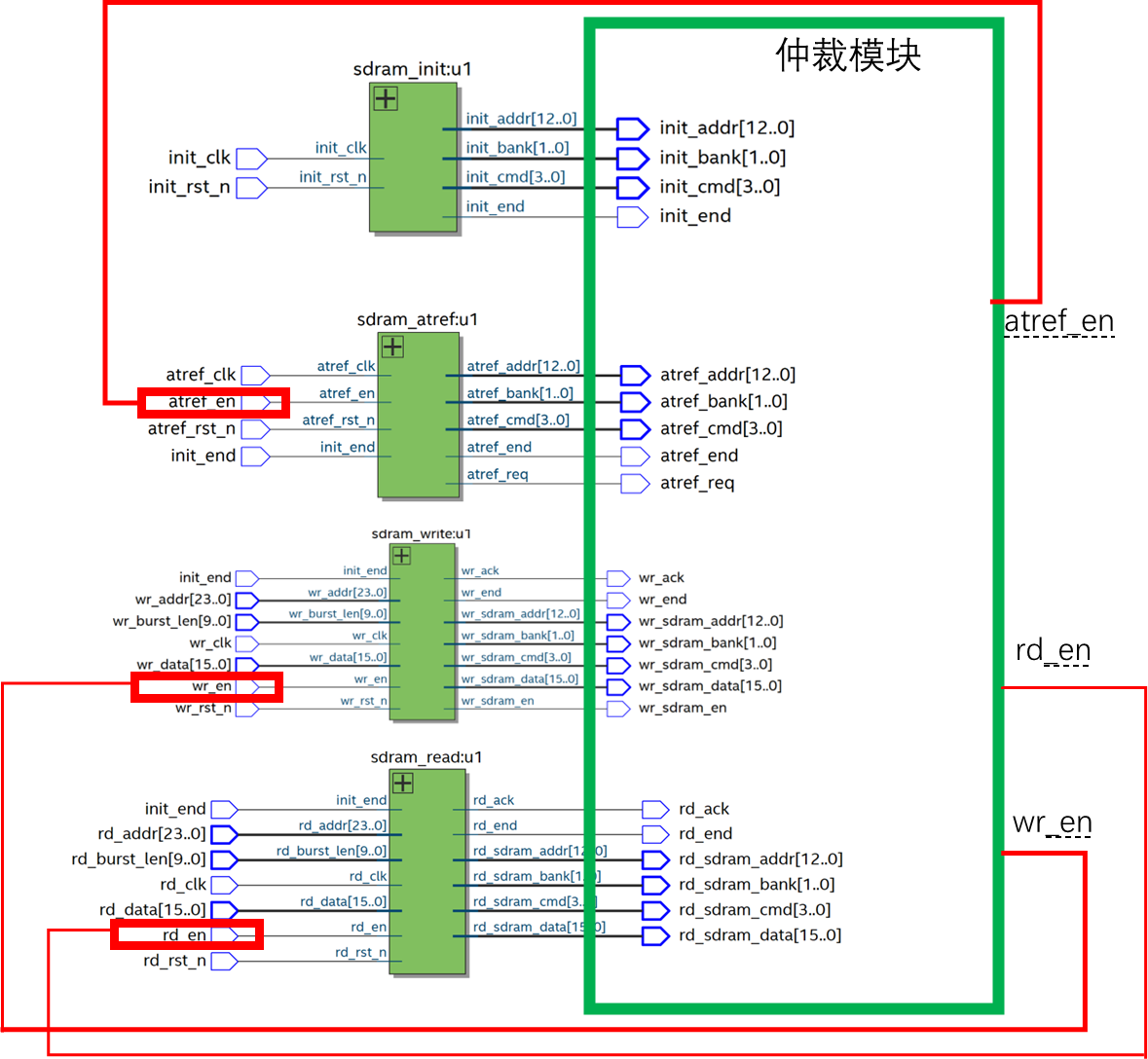

仲裁模块的输入信号主要就是4个模块的输出信号。
其中四个小模块的使能信号是由仲裁模块发出的，初始化模块由于上电后自动工作，因此仲裁模块实质是控制3个模块。
可看到仲裁模块发出刷新使能、读写使能信号，根据这三个使能信号，来控制小模块的独立工作，避免操作冲突。
在这里插入图片描述
除了四个模块的输出信号作为仲裁模块的输入信号，以及三个使能信号作为仲裁模块的输出之外，仲裁模块的端口信号中还包含时钟复位信号以及SDRAM芯片物理接口：

module  sdram_arbit
(input   wire            arbit_clk		,   //系统时钟input   wire            arbit_rst_n		,   //复位信号
//sdram_init	input   wire    [3:0]   init_cmd    	,   //初始化阶段命令input   wire            init_end    	,   //初始化结束标志input   wire    [1:0]   init_bank		,   //初始化阶段Bank地址input   wire    [12:0]  init_addr   	,   //初始化阶段数据地址
//sdram_auto_ref	input   wire            atref_req		,   //自刷新请求input   wire            atref_end		,   //自刷新结束input   wire    [3:0]   atref_cmd		,   //自刷新阶段命令input   wire    [1:0]   atref_bank		,   //自动刷新阶段Bank地址input   wire    [12:0]  atref_addr		,   //自刷新阶段数据地址
//sdram_writeinput   wire            wr_req     		,   //写数据请求input   wire    [1:0]   wr_bank			,   //写阶段Bank地址input   wire            wr_end     		,   //一次写结束信号input   wire    [3:0]   wr_cmd     		,   //写阶段命令input   wire    [12:0]  wr_addr    		,   //写阶段数据地址input   wire			wr_sdram_en		,   //写数据有效input   wire    [15:0]  wr_sdram_data	,   //要写入sdram的数据
//sdram_readinput   wire            rd_req      	,   //读数据请求input   wire            rd_end      	,   //一次读结束input   wire    [3:0]   rd_cmd      	,   //读阶段命令input   wire    [12:0]  rd_addr     	,   //读阶段数据地址input   wire    [1:0]   rd_bank			,   //读阶段Bank地址
//输出控制逻辑	output  reg             atref_en    	,   //自刷新使能output  reg             wr_en       	,   //写数据使能output  reg             rd_en       	,   //读数据使能
//sdram接口	output  wire            sdram_cke   	,   //SDRAM时钟使能output  wire            sdram_cs_n  	,   //SDRAM片选信号output  wire            sdram_ras_n 	,   //SDRAM行地址选通output  wire            sdram_cas_n 	,   //SDRAM列地址选通output  wire            sdram_we_n  	,   //SDRAM写使能output  reg     [1:0]   sdram_bank		,   //SDRAM Bank地址output  reg     [12:0]  sdram_addr  	,   //SDRAM地址总线inout   wire    [15:0]  sdram_dq    	    //SDRAM数据总线
);

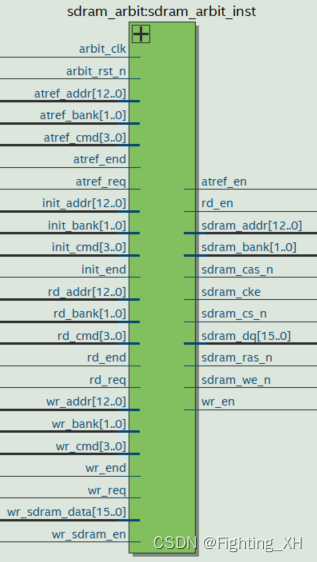

最终给出仲裁模块的输入输出端口：

在这里插入图片描述

分析仲裁模块的工作状态

首先我们确定优先级：
上电初始化——自动刷新——写操作——读操作（先写在读，防止数据被覆盖）

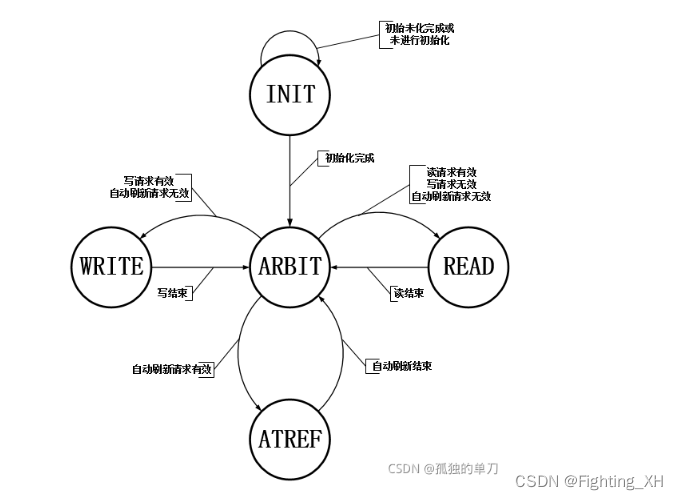

根据上面的分析，得到如下的状态图：

仲裁模块：负责发出自动刷新、读写模块的使能信号（注意优先级）
四个模块：负责发出相应操作的请求信号

这里的状态不复杂且大佬博文中也有讲解，很清晰，不再赘述
在这里插入图片描述

仲裁模块的verilog实现

module  sdram_arbit
(input   wire            arbit_clk		,   //系统时钟input   wire            arbit_rst_n		,   //复位信号
//sdram_init	input   wire    [3:0]   init_cmd    	,   //初始化阶段命令input   wire            init_end    	,   //初始化结束标志input   wire    [1:0]   init_bank		,   //初始化阶段Bank地址input   wire    [12:0]  init_addr   	,   //初始化阶段数据地址
//sdram_auto_ref	input   wire            atref_req		,   //自刷新请求input   wire            atref_end		,   //自刷新结束input   wire    [3:0]   atref_cmd		,   //自刷新阶段命令input   wire    [1:0]   atref_bank		,   //自动刷新阶段Bank地址input   wire    [12:0]  atref_addr		,   //自刷新阶段数据地址
//sdram_writeinput   wire            wr_req     		,   //写数据请求input   wire    [1:0]   wr_bank			,   //写阶段Bank地址input   wire            wr_end     		,   //一次写结束信号input   wire    [3:0]   wr_cmd     		,   //写阶段命令input   wire    [12:0]  wr_addr    		,   //写阶段数据地址input   wire			wr_sdram_en		,   //写数据有效input   wire    [15:0]  wr_sdram_data	,   //要写入sdram的数据
//sdram_readinput   wire            rd_req      	,   //读数据请求input   wire            rd_end      	,   //一次读结束input   wire    [3:0]   rd_cmd      	,   //读阶段命令input   wire    [12:0]  rd_addr     	,   //读阶段数据地址input   wire    [1:0]   rd_bank			,   //读阶段Bank地址
//输出控制逻辑	output  reg             atref_en    	,   //自刷新使能output  reg             wr_en       	,   //写数据使能output  reg             rd_en       	,   //读数据使能
//sdram接口	output  wire            sdram_cke   	,   //SDRAM时钟使能output  wire            sdram_cs_n  	,   //SDRAM片选信号output  wire            sdram_ras_n 	,   //SDRAM行地址选通output  wire            sdram_cas_n 	,   //SDRAM列地址选通output  wire            sdram_we_n  	,   //SDRAM写使能output  reg     [1:0]   sdram_bank		,   //SDRAM Bank地址output  reg     [12:0]  sdram_addr  	,   //SDRAM地址总线inout   wire    [15:0]  sdram_dq    	    //SDRAM数据总线
);//对状态进行格雷码编码
localparam	INIT	= 5'b0_0001   ,   	//初始状态ARBIT	= 5'b0_0010   ,   	//仲裁状态ATREF	= 5'b0_0100   ,   	//自动刷新状态WRITE	= 5'b0_1000   ,   	//写状态READ	= 5'b1_0000   ;   	//读状态//命令定义
localparam	NOP   = 4'b0111     ;   	//空操作指令reg     [3:0]   sdram_cmd   ;   		//写入SDRAM命令
reg     [4:0]   state	;
reg     [4:0]   state_next	;   	//SDRAM时钟使能
assign  sdram_cke = 1'b1;//wr_sdram_data:写入 SDRAM 的数据
assign sdram_dq = (wr_sdram_en == 1'b1) ? wr_sdram_data : 16'bz;//片选信号,行地址选通信号,列地址选通信号,写使能信号组成sdram命令
assign  {sdram_cs_n, sdram_ras_n, sdram_cas_n, sdram_we_n} = sdram_cmd;//第一段状态机，状态寄存器
always@(posedge arbit_clk or negedge arbit_rst_n)beginif(!arbit_rst_n)state <= INIT;	elsestate <= state_next;
end//第二段状态机，组合逻辑描述状态转移
always@(*)beginstate_next= INIT;case(state)INIT:   state_next = (init_end) ? ARBIT : INIT ;ARBIT: //注意优先级if(atref_req) //自动刷新state_next = ATREF;else if(wr_req)  //写state_next = WRITE;else if(rd_req)  //读state_next = READ;elsestate_next = ARBIT;ATREF:  state_next = (atref_end) ? ARBIT : ATREF ; WRITE:  state_next = (wr_end) ? ARBIT : WRITE ; READ:   state_next = (rd_end) ? ARBIT : READ ; default:state_next = INIT;endcase
end//第三段状态机，时序逻辑描述输出
always@(*)begincase(state) INIT: beginsdram_cmd <= init_cmd;sdram_bank <= init_bank;sdram_addr <= init_addr;endATREF: beginsdram_cmd <= atref_cmd;sdram_bank <= atref_bank;sdram_addr <= atref_addr;endWRITE: beginsdram_cmd <= wr_cmd;sdram_bank <= wr_bank;sdram_addr <= wr_addr;endREAD: beginsdram_cmd <= rd_cmd;sdram_bank <= rd_bank;sdram_addr <= rd_addr;enddefault: beginsdram_cmd <= NOP;sdram_bank <= 2'b11; //全部拉高sdram_addr <= 13'h1fff;endendcase
end//atref_en：自动刷新使能
always@(posedge arbit_clk or negedge arbit_rst_n)beginif(!arbit_rst_n)atref_en <= 1'b0;else if((state == ARBIT) && (atref_req)) //仲裁状态且有自动刷新请求atref_en <= 1'b1;else if(atref_end)atref_en <= 1'b0;
end//wr_en：写数据使能
always@(posedge arbit_clk or negedge arbit_rst_n)beginif(!arbit_rst_n)wr_en <= 1'b0;else if((state == ARBIT) && (!atref_req) && (wr_req)) //仲裁状态且自动刷新请求无效，写请求有效wr_en <= 1'b1;else if(wr_end)wr_en <= 1'b0;
end//rd_en：读数据使能
always@(posedge arbit_clk or negedge arbit_rst_n)beginif(!arbit_rst_n)rd_en <= 1'b0;  //仲裁状态且自动刷新请求无效，写请求无效，读请求有效else if((state == ARBIT) && (!atref_req) && (!wr_req) && (rd_req))rd_en <= 1'b1;else if(rd_end)rd_en <= 1'b0;
endendmodule

sdram控制器

最终我们即可将四个模块以及仲裁模块例化到顶层模块中，该顶层模块为sdram_ctrl。

//顶层模块——sdram控制器，包含仲裁模块、初始化、自动刷新、读写模块
module  sdram_ctrl
(input   wire            sdram_clk		,   //sdram时钟input   wire            sdram_rst_n		,   //sdram复位信号	output  wire            init_end        ,   //SDRAM 初始化完成标志
//SDRAM写端口input   wire            sdram_wr_req    ,   //写SDRAM请求信号input   wire    [23:0]  sdram_wr_addr   ,   //SDRAM写操作的地址input   wire    [9:0]   wr_burst_len    ,   //写sdram时数据突发长度input   wire    [15:0]  sdram_data_in   ,   //写入SDRAM的数据output  wire            sdram_wr_ack    ,   //写SDRAM响应信号
//SDRAM读端口input   wire            sdram_rd_req    ,   //读SDRAM请求信号input   wire    [23:0]  sdram_rd_addr   ,   //SDRAM读操作的地址input   wire    [9:0]   rd_burst_len    ,   //读sdram时数据突发长度output  wire    [15:0]  sdram_data_out  ,   //从SDRAM读出的数据output  wire            sdram_rd_ack    ,   //读SDRAM响应信号
//FPGA与SDRAM硬件接口output  wire            sdram_cke       ,   // SDRAM 时钟有效信号output  wire            sdram_cs_n      ,   // SDRAM 片选信号output  wire            sdram_ras_n     ,   // SDRAM 行地址选通output  wire            sdram_cas_n     ,   // SDRAM 列地址选通output  wire            sdram_we_n      ,   // SDRAM 写使能output  wire    [1:0]   sdram_bank		,   // SDRAM Bank地址output  wire    [12:0]  sdram_addr      ,   // SDRAM 地址总线inout   wire    [15:0]  sdram_dq            // SDRAM 数据总线
);//sdram_init
wire    [3:0]   init_cmd    ;   //初始化阶段写入sdram的指令
wire    [1:0]   init_bank	;   //初始化阶段Bank地址
wire    [12:0]  init_addr   ;   //初始化阶段地址数据,辅助预充电操作
//sdram_a_ref
wire            atref_req    ;   //自动刷新请求
wire            atref_end    ;   //自动刷新结束标志
wire    [3:0]   atref_cmd    ;   //自动刷新阶段写入sdram的指令
wire    [1:0]   atref_bank	 ;   //自动刷新阶段Bank地址
wire    [12:0]  atref_addr   ;   //地址数据,辅助预充电操作
wire            atref_en     ;   //自动刷新使能
//sdram_write
wire            wr_en       	;   //写使能
wire            wr_end      	;   //一次写结束信号
wire    [3:0]   wr_sdram_cmd	;   //写阶段命令
wire    [1:0]   wr_sdram_bank	;   //写数据阶段Bank地址
wire    [12:0]  wr_sdram_addr  	;   //写阶段数据地址
wire            wr_sdram_en 	;   //SDRAM写使能
wire    [15:0]  wr_sdram_data	;   //写入SDRAM的数据
//sdram_read
wire            rd_en       	;   //读使能
wire            rd_end      	;   //一次突发读结束
wire    [3:0]   rd_sdram_cmd	;   //读数据阶段写入sdram的指令
wire    [1:0]   rd_sdram_bank	;   //读阶段Bank地址
wire    [12:0]  rd_sdram_addr   ;   //读阶段数据地址//实例化sdram初始化模块
sdram_init  sdram_init_inst(.init_clk    (sdram_clk    ),  //系统时钟,频率100MHz.init_rst_n  (sdram_rst_n  ),  //复位信号,低电平有效.init_cmd    (init_cmd   ),  //初始化阶段写入sdram的指令.init_bank	 (init_bank	 ),  //初始化阶段Bank地址.init_addr   (init_addr  ),  //初始化阶段地址数据,辅助预充电操作.init_end    (init_end   )   //初始化结束信号
);//实例化仲裁模块
sdram_arbit sdram_arbit_inst
(.arbit_clk   	(sdram_clk		),  .arbit_rst_n 	(sdram_rst_n	),
//初始化	.init_cmd    	(init_cmd       ),  //初始化阶段命令.init_end    	(init_end       ),  //初始化结束标志.init_bank	 	(init_bank		),  //初始化阶段Bank地址.init_addr   	(init_addr      ),  //初始化阶段数据地址
//自动刷新	.atref_req   	(atref_req      ),  //自刷新请求.atref_end   	(atref_end      ),  //自刷新结束.atref_cmd   	(atref_cmd      ),  //自刷新阶段命令.atref_bank	 	(atref_bank	 	),  //自动刷新阶段Bank地址.atref_addr  	(atref_addr     ),  //自刷新阶段数据地址.atref_en	 	(atref_en		),  //自刷新使能
//写.wr_req      	(sdram_wr_req   ),  //写数据请求.wr_end      	(wr_end         ),  //一次写结束信号.wr_en       	(wr_en          ),  //写数据使能	.wr_cmd      	(wr_sdram_cmd	),  //写阶段命令.wr_bank	 	(wr_sdram_bank	),  //写阶段Bank地址.wr_addr     	(wr_sdram_addr	),  //写阶段数据地址.wr_sdram_en 	(wr_sdram_en	),	 //写数据有效	.wr_sdram_data	(wr_sdram_data 	),  //要写入sdram的数据
//读     .rd_req      	(sdram_rd_req   ),  //读数据请求.rd_end      	(rd_end         ),  //一次读结束.rd_en       	(rd_en          ),  //读数据使能.rd_cmd      	(rd_sdram_cmd	),  //读阶段命令.rd_addr     	(rd_sdram_addr	),  //读阶段数据地址.rd_bank	 	(rd_sdram_bank	),  //读阶段Bank地址
//SDRAM物理接口	.sdram_cke   	(sdram_cke      ),  //SDRAM时钟使能.sdram_cs_n  	(sdram_cs_n     ),  //SDRAM片选信号.sdram_ras_n 	(sdram_ras_n    ),  //SDRAM行地址选通.sdram_cas_n 	(sdram_cas_n    ),  //SDRAM列地址选通.sdram_we_n  	(sdram_we_n     ),  //SDRAM写使能.sdram_bank	 	(sdram_bank	 	),  //SDRAM Bank地址.sdram_addr  	(sdram_addr     ),  //SDRAM地址总线.sdram_dq    	(sdram_dq       )   //SDRAM数据总线
);//实例化自动刷新模块
sdram_atref sdram_atref_inst
(.atref_clk		(sdram_clk   	),  .atref_rst_n   	(sdram_rst_n	),.init_end		(init_end  		),  //初始化结束信号.atref_en		(atref_en		),  //自动刷新使能.atref_req    	(atref_req 	 	),  //自动刷新请求.atref_cmd    	(atref_cmd 	 	),  //自动刷新阶段写入sdram的指令.atref_bank		(atref_bank		),  //自动刷新阶段Bank地址.atref_addr   	(atref_addr 	),  //地址数据,辅助预充电操作.atref_end    	(atref_end  	)   //自动刷新结束标志
);//实例化写模块
sdram_write sdram_write_inst
(.wr_clk        	(sdram_clk		),  .wr_rst_n      	(sdram_rst_n	),  .init_end       (init_end       ),  //初始化结束信号.wr_en          (wr_en          ),  //写使能.wr_addr        (sdram_wr_addr  ),  //写SDRAM地址.wr_data        (sdram_data_in  ),  //待写入SDRAM的数据(写FIFO传入).wr_burst_len   (wr_burst_len   ),  //写突发SDRAM字节数.wr_ack         (sdram_wr_ack   ),  //写SDRAM响应信号.wr_end         (wr_end         ),  //一次突发写结束.wr_sdram_cmd	(wr_sdram_cmd	),  //写数据阶段写入sdram的指令.wr_sdram_bank	(wr_sdram_bank	),  //写数据阶段Bank地址.wr_sdram_addr	(wr_sdram_addr	),  //地址数据,辅助预充电操作.wr_sdram_en    (wr_sdram_en	),  //数据总线输出使能.wr_sdram_data  (wr_sdram_data	)   //写入SDRAM的数据
);//实例化读模块
sdram_read  sdram_read_inst
(.rd_clk        	(sdram_clk		),  .rd_rst_n      	(sdram_rst_n	),  .init_end       (init_end       ),  //初始化结束信号.rd_en          (rd_en          ),  //读使能.rd_addr        (sdram_rd_addr  ),  //读SDRAM地址.rd_data        (sdram_dq       ),  //自SDRAM中读出的数据.rd_burst_len   (rd_burst_len   ),  //读突发SDRAM字节数.rd_ack         (sdram_rd_ack   ),  //读SDRAM响应信号.rd_end         (rd_end         ),  //一次突发读结束.rd_sdram_cmd	(rd_sdram_cmd	),  //读数据阶段写入sdram的指令.rd_sdram_bank	(rd_sdram_bank	),  //读数据阶段Bank地址.rd_sdram_addr	(rd_sdram_addr	),  //地址数据,辅助预充电操作.rd_sdram_data  (sdram_data_out )   //SDRAM读出的数据
);endmodule
