SDRAM

简介、优缺点、历史

1、译为“同步动态随机存取内存”，区别于异步DRAM。SRAM是异步静态存储器。

2、同步(Synchronous)：与通常的异步 DRAM 不同， SDRAM 存在一个同步接口，其工作时钟的时钟频率与对应控制器(CPU/FPGA上的读写控制器)的时钟频率相同，并且 SDRAM 内部的命令发送与数据传输均以此时钟为基准，实现指令或数据的同步操作；
动态(Dynamic)： SDRAM 需要不断的刷新来保证存储阵列内数据不丢失；
随机(Random)：数据在 SDRAM 中并不是按照线性依次存储，而是可以自由指定地址进行数据的读写。

3、SDRAM 使用至今已过数十载，产品更新历经五代，分别是：第一代 SDR SDRAM，第二代 DDR SDRAM，第三代 DDR2 SDRAM，第四代 DDR3 SDRAM，第五代， DDR4 SDRAM。

4、优点：空间存储量大、读写速度快以及价格相对便宜。

缺点：由于 SDRAM 需要不断刷新来保证数据的可靠性，以及行列地址线分时复用等原因，使其对操作时序的要求较为严格，进而导致控制逻辑较为复杂。

5、容量：4Meg × 16 × 4Banks，“4Meg”表示单个 L-Bank 包含的存储单元的个数，此芯片行地址13 位，即8192 (2^13)行，列地址 9 位，即512(2^9)列，乘积为 4M(8192 ×512 = 4194306)。“16”表示数据位宽，即每个存储单元存储数据的 bit 数。“4BANKS”表示一片 SDRAM 中包含的 L-Bank个数。由此可得 SDRAM 芯片的存储容量为：256MBit。

结构

1、一块存储阵列（行x列），称之为一个逻辑 Bank(Logical Bank，简称L-Bank、 Bank），SDRAM 内部并不是一个全容量的 L-Bank，而是分割为若干个 L-Bank，目前大多为 4 个。若干 L-Bank 的分割，原因有二，一是技术、成本等诸多因素；二是由于SDRAM 的工作原理限制，单一 L-Bank 可能会造成非常严重的寻址冲突，大幅度降低内存效率。

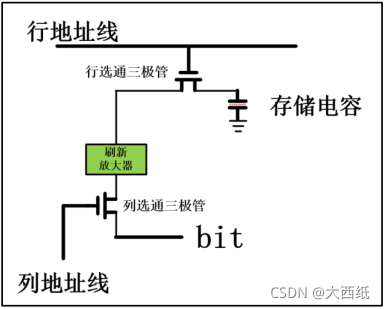

2、SDRAM 的基本存储单位是存储单元，而一个存储单元的容量为若干个 Bit，对于SDRAM 而言就是芯片的位宽，每个 Bit 存放于一个单独的存储体中。存储体是利用电容能够保持电荷以及可充放电的特性制成，主要由行选通三极管、列选通三极管、存储电容以及刷新放大器构成。电容所存储的电荷会随时间慢慢释放，这就需要不断刷新为电容充电，以保证存储数据可靠性。

3、芯片图：SDRAM 型号为 W9825G6KH，存储容量为 256Mbit(32MByte)，地址位宽13位，数据位宽 16 位。

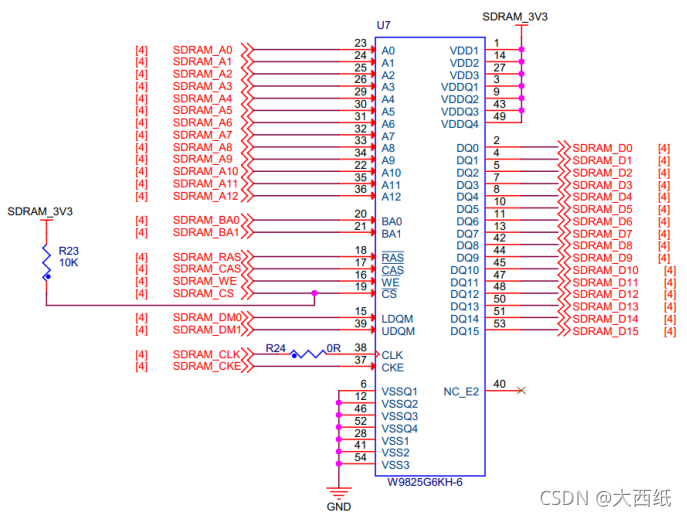

4、原理图：

参数

1、tRCD：打开行地址（激活）是需要一定时间的，即从打开行地址到可以打开列地址进行读写，这之间有一定的时间间隔，这个间隔叫做tRCD(ACTIVE-to-READ or WRITE delay)，对于不同型号规格的器件，这个值是不一样的。例如，某个型号的SDRAM器件，对于最大运行频率为133M的器件，该值为15ns。当SDRAM工作在133M时，其一个时钟周期为7.52ns，因此,在实际操作时,必须等待2个时钟周期之后才能选通列地址。而另一款SDRAM器件，其最大运行频率也为133M，但是tRCD.值为20，因此，必须等待3个时钟周期（7.52*3 >20）之后才能打开列地址。

2、CL：只出现在读操作。当列地址被打开后，数据并不是立即出现在最终的数据总线引脚上，而是有若干个时钟的延迟，这个延迟叫做列选通潜伏期(CLCL=CASREADlatency)，注意，列选通潜伏期的值针对不同速度等级的器件，其值是不一样的。

时序

1、初始化：①上电后需要200us的初始暂停，不做任何操作。②200us以后给所有L-Bank预充电。③然后是连续8次刷新操作。④最后设置模式寄存器（MR， Mode Register）。

2、行激活：初始化后，无论是读操作还是写操作，都要先激活（ Active） SDRAM中的一行，使之处于活动状态（又称行有效）。在此之前还要进行SDRAM芯片的片选和L-Bank的定址，不过它们与行激活可以同时进行。片选CS#为低电平，RAS（行地址选通脉冲）有效，A0-A11为行地址（当CAS列地址选通脉冲时，就是列地址，公用的）。行激活的同时也是相应L-Bank有效，所以行激活也可称为L-Bank有效。

3、列激活：发送列读写命令时必须要与行激活命令有一个tRCD时间间隔。

4、读：上面已经确定了具体的存储单元，在CAS后，要等待CL时间后，数据通道DQ上才有数据。

5、写：数据与写指令同时发送。不过，数据并不是即时地写入存储单元，数据的真正写入需要一定的周期。为了保证数据的可靠写入，都会留出足够的写入/校正时间（ tWR，Write Recovery Time），这个操作也被称作写回（ Write Back）。

6、突发长度：突发（ Burst）是指在同一行中相邻的存储单元连续进行数据传输的方式，连续传输所涉及到存储单元（列）的数量就是突发长度（ Burst Lengths，简称BL）。如果一次只操作一个单元占用了大量的内存控制资源，在数据进行连续传输时无法输入新的命令，效率很低。BL在设置模式寄存器时设置。读/写操作模式分为“ 突发读/突发写” 和“ 突发读/单一写”。当位宽4bit，数据组成8列，一行即为32bit，在顺序读的突发类型，一次读4个长度时，如果给的地址不是第一个存储单元的地址，而是第二位时，不会读出1234，而是读出顺序为1230。

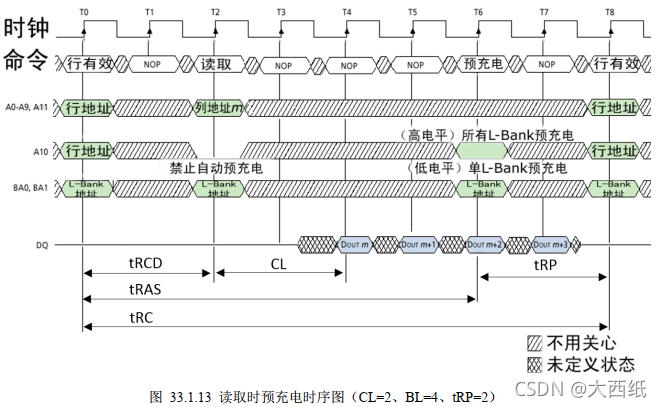

7、预充电：操作完一行后，要对同一L-Bank的另一行进行寻址，要关闭原来的行，再发新的地址。L-Bank关闭现有工作行，准备打开新行的操作就是预充电（ Precharge）。在读写过程中，工作行内的存储体由于“行激活”而使存储电容受到干扰，因此在关闭工作行前需要对本行所有存储体进行重写。预充电实际上就是对工作行中所有存储体进行数据重写，并对行地址进行复位，以准备新行工作的过程。预充电可以通过命令控制，也可以通过辅助设定（让没用到的列地址A10为高电平）让芯片在每次读写操作之后自动进行预充电。

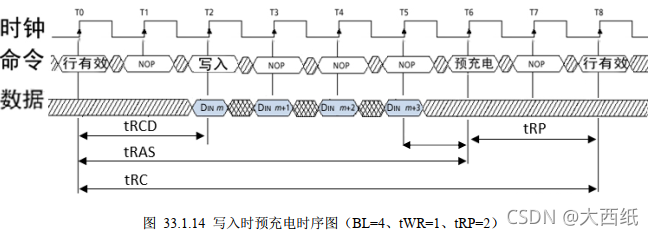

写操作时，由于每笔数据的真正写入则需要一个足够的周期来保证，这段时间就是写回周期（ tWR）。所以预充电不能与写操作同时进行。

8、刷新：预充电是对一个或所有L-Bank中的工作行（处于激活状态的行）操作，并且是不定期的；而刷新则是有固定的周期，并依次对所有行进行操作，以保留那些久久没经历重写的存储体中的数据。但与所有L-Bank预充电不同的是，这里的行是指所有L-Bank中地址相同的行，而预充电中各L-Bank中的工作行地址并不是一定是相同的。

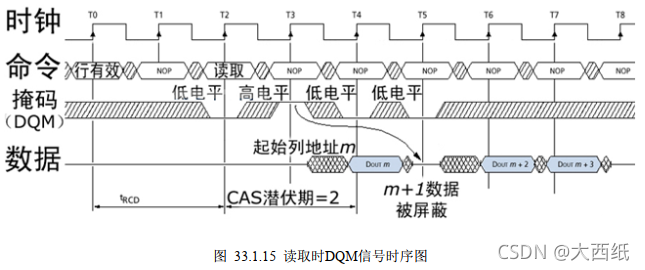

9、数据掩码：如果BL=4，那么也就是说一次就传送4笔数据。为了屏蔽不需要的数据，人们采用了数据掩码（ Data I/O Mask，简称DQM）技术。为了精确屏蔽一个数据总线位宽中的每个字节，每个DQM信号线对应一个字节（ 8bit）。因此，对于数据总线为16bit的SDRAM芯片，就需要两个DQM引脚。官方规定，读时，DQM两个时钟周期后生效，写时为一个。
