LB-1A电压回路断相闭锁继电器

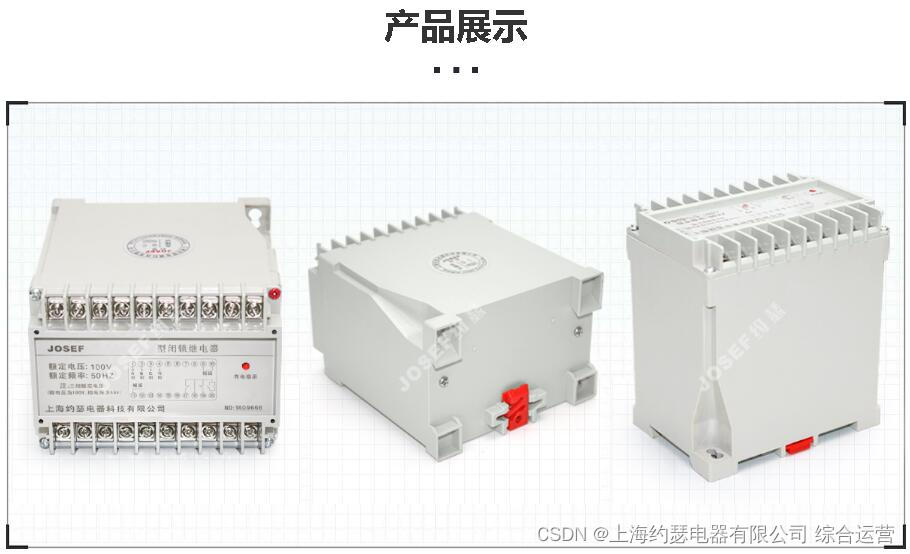

LB-1A闭锁继电器

1 用途

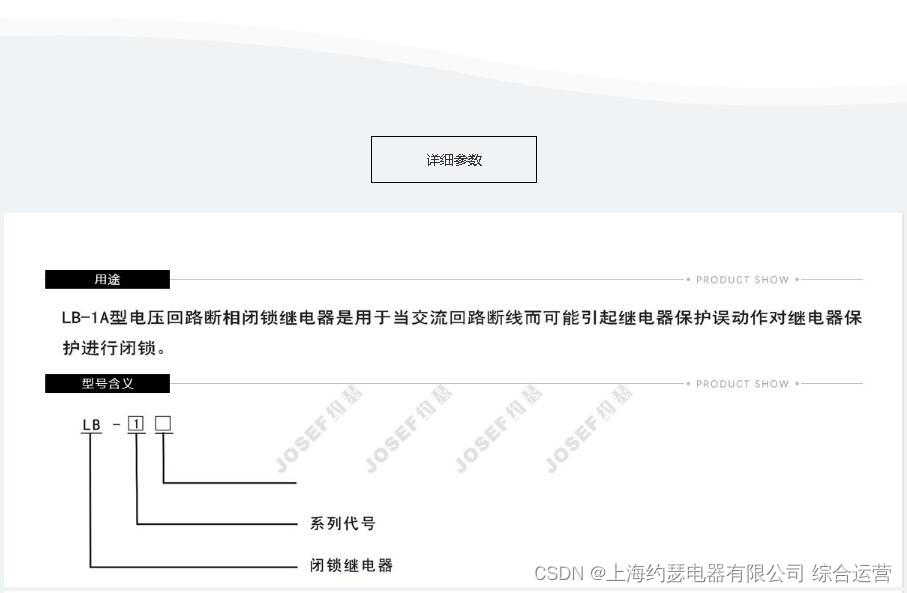

LB-1A型电压回路断相闭锁继电器（以下简称继电器）是在交流电压回路断线而可能引起继电保护误动作时，对继电保护进行闭锁。该继电器用于中性点非直接接地系统中。
2 结构与工作原理

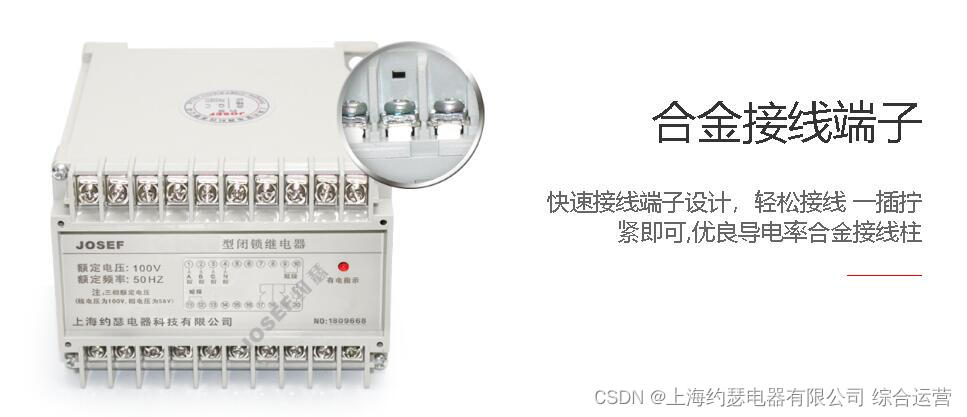

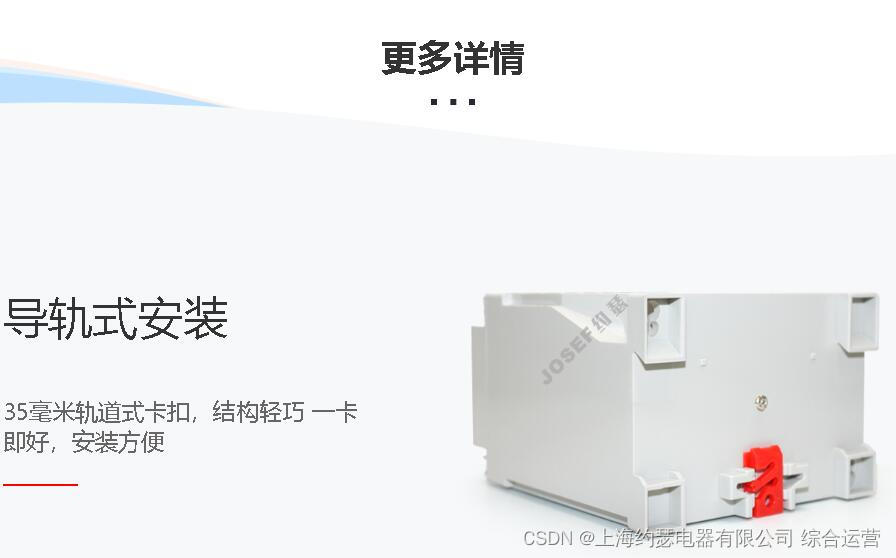

继电器采用JK-32K、H、Q壳体，其外形尺寸、背后端子及安装开孔图附录3。背后端子接线见图1。

继电器原理接线图见图2 。

继电器内有一只有五个绕组的中间变压器
T。它的绕组W2、W3、W4连成星形， 一端接于电压互感器二次星形侧的零相，另一端经过电阻R2、R3、R4分别接到电压互感器二次星形侧的a、b、c相上，绕组W1经R、R1接到电压互感器二次开口三角形侧，绕组W5作为T的二次绕组经过全波整流桥V接到执行元件HY极化继电器上。C为滤波电容。
在电网正常运行和发生相间短路时，没有 零序电压出现，只有正序电压和负序电压加于T的W2、W3、W4上，此时T导磁体内的磁通是平衡的，绕组W5上没有感应电势， 执行元件HY不动作。当电网中发生两点接地故障时，电压互感器开口三角形侧出现的零序电压3U0作用于W1上。零序电压U0作用于W2、W3和W4上。W1绕组内的电流所产生的磁通与W2、W3、 W4绕组内的电流所产生的磁通互相抵消，使T导磁体内的合成磁通仍为零，所以W5没有感应电势，执行元件HY不动作。
当电压二次回路一相或两相断线时，T导磁体内的磁通不平衡，在绕组W5上产生感应电势，使执行元件HY动作，把保护闭锁起来。如果电压二次回路三相同时断线，继电器就不起作用。但是由于在电压互感器二次星形侧三相的任何一相熔断器上并联一只电容器（如果电压回路采用B相接地，电容器并在零相熔断器上），所以在电压回路三相同时断线时，继电器仍起作用。
使用该继电器时，应按电压互感器开口三角形侧额定电压的不同而选取不同的R1值，使之满足W1中的零序电流等于W2、W3、W4中零序电流之和，即中间变压器T应无输出。 常用电压互感器的额定二次电压有两种：

对于前一种电压互感器，星形侧输出的三 倍零序电压为3×(100/3)=173V，开口三角侧输出的三倍零序电压为3×(100/3)=100V，即星形侧比开口三角形侧大3倍。对于后一种电压互感器，星形侧输出电压与开口三角形侧输出电压相等，都为3×(100/3)=173V。根据以上分析，对于前一种电压互感器，应取(R1＋R)=(1/3)R2 。 对于后一种电压互感器，应取（R1＋R）=R2 。该闭锁继电器中的（R1＋R）值就是为适应前一种电压互感器而设计的。当使用后一种电压互感器时，应该更换R1R2电阻，使之满足R1＋R=R2=1000Ω的要求。否则，当电网中发生接地故障时，中间变压器T将有输出电压。

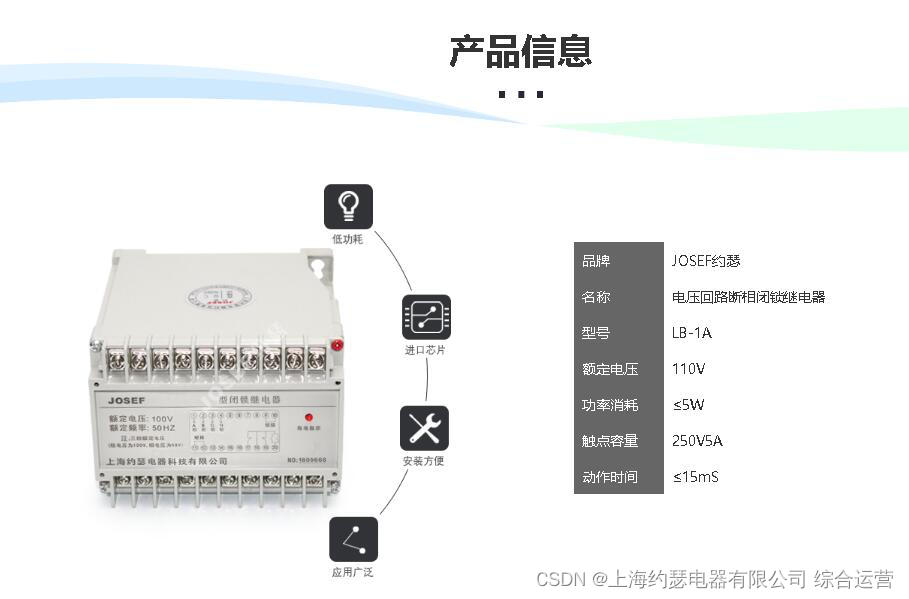

3 技术要求

1. 额定电压：100V，50Hz。
2. 在对称线电压为100V(相电压为58V)时，继电器执行元件HY线圈中的不平衡电流不大于HY的返回电流的一半。
3. 在继电器的星形联结的三个绕组电路并联加58V电压， 而3U0绕组电路加同相电压100V，执行元件HY线圈中的不平衡电流不大于HY的动作电流的一半。
4. 加对称线电压100V时，星形联结绕组电路中的一相或两相断路， 继电器执行元件HY线圈中的电流不小于HY动作电流的4倍。 5. 继电器执行元件HY的返回系数不小于0.45，触点间隙不小于0.4mm。
5. 加对称线电压100V时，星形联结的三相绕组电路中有一相断开时，继电器执行元件HY的动断触点断开时间不大于0.01s。
6. 在额定电压（线电压100V，相电压58V）下，继电器每相所消耗的功率不大于4VA。
7. 在正常情况下及电压回路的一相或两相断线时，继电器能长期耐受1. 1倍额定电压。
8. 触点断开容量 在直流有感(τ=5ms)回路，U≤250V，I≤0.5A，为40W；在交流(cosφ=0.4)回路，U≤250V，I≤1A，为100VA。。
9. 触点长期允许闭合电流为1A。
10. 介质强度
    继电器所有电路对外壳的绝缘应能耐受50Hz、2kV交流电压历时1min的试验，而无击穿或闪络现象。
11. 继电器电寿命为500次，机械寿命为1000次。
12. 继电器的重量约为3kg。
    4 调试方法
13. 继电器工作环境温度为 -20℃～40℃。
14. 调整和校验 继电器在出厂前均作了详细的调整和校验，但为了避免由于运输时的震动或保管不当而造成机械变化，在投入运行前也要作一般的检查、调整和校验。

1. 极化继电器的调整
   试验接线图见图3。
   将直流毫安表接在端子10与8之间，极化继电器动作电流为1.75mA，触点间隙大于0.4mm，返回系数应不小于0.45。
   触点距离不能满足要求时，应打开极化继电器外壳，可松开静触点柱上的固定螺丝，用拧进或后退静触点调整螺丝的办法使触点距离满足要求。调好后应把固定螺丝拧紧以免静触点松动。

平稳地通入电流，使继电器动作的小电流值即为动作电流。使衔铁返回到原来位置的大电流值为返回电流。
旋进或旋出螺钉可以改变动作电流与返回电流，如还不能满足要求，可以稍向左或稍向右移动瓷座以改变衔铁与极靴之间气隙分配。如动作电流、返回电流已满足要求而触点间隙达不到要求时，也可以增大两磁极平面间的气隙，但一般情况下不用移动瓷座和增大磁极平面间隙的方法，以免损坏瓷座和破坏动作特性的匹配（动作不干脆或有抖动现象）。
2) 继电器的起动与返回电压检验 试验接线见图3。
试验时把13、15端子短接，在10、8端子间串入直流毫安表，将7、9、11端子短接后与端子5间加入交流电压U0。继电器动作时的U0电压值应为5V±1V， 极化继电器线圈中的电流约为1.75mA±0.07mA。
3) 磁系统平衡检验 试验接线图见图4。
根据电压互感器开口三角形侧额定电压不同，分别按表1加电压。两种情况下，极化继电器线圈中的不平衡电流应不大于0.9mA，否则调整R使之满足要求，使不平衡电流小。

4. 利用系统工作电压检验
   a. 继电器接入电压互感器的电压后， 测量极化继电器线圈中的不平衡电流应不大于0.4mA。也就是说，在端子5、7、9、11上加对称线电压100V(相电压58V)时，在端子10、8 上测得极化继电器HY线圈中的不平衡电流不大于0.4mA。
   b. 用拔掉电压互感器二次熔断器的办法，分别模拟三种单相断线，三种两相断线和三相断线时，测量极化继电器线圈中的不平衡电流，其值应大于其动作电流的4倍。
   c. 断开电压互感器高压侧的一相熔断器，模拟系统存在零序电压情况，测量极化继电器线圈中的不平衡电流，其值小于0.4mA。
   d. 电压回路切换试验过程中，继电器触点不应抖动。 在进行定期检验时，可只作a、b、d中的一项。

LB-1A电压回路断相闭锁继电器外形尺寸和开孔尺寸见附图
订货须知：
订货时须注明继电器型号规格、辅助电源供电方式及整定范围、结构形式代号、板前或板后接线方式、数量及其它要求。
