一、引言
这一节我们来介绍模型树以及进行一个简单的树回归的项目实战
二、模型树
2.1 模型树简介
回归树的叶节点是常数值，而模型树的叶节点是一个回归方程。
用树来对数据建模，除了把叶节点简单地设定为常数值之外，还有一种方法是把叶节点设定为分段线性函数，这里所谓的 分段线性（piecewise linear） 是指模型由多个线性片段组成。
我们看一下图中的数据，如果使用两条直线拟合是否比使用一组常数来建模好呢？答案显而易见。可以设计两条分别从 0.0-0.3、从 0.3-1.0 的直线，于是就可以得到两个线性模型。因为数据集里的一部分数据（0.0-0.3）以某个线性模型建模，而另一部分数据（0.3-1.0）则以另一个线性模型建模，因此我们说采用了所谓的分段线性模型。
决策树相比于其他机器学习算法的优势之一在于结果更易理解。很显然，两条直线比很多节点组成一棵大树更容易解释。模型树的可解释性是它优于回归树的特点之一。另外，模型树也具有更高的预测准确度。
将之前的回归树的代码稍作修改，就可以在叶节点生成线性模型而不是常数值。下面将利用树生成算法对数据进行划分，且每份切分数据都能很容易被线性模型所表示。这个算法的关键在于误差的计算。
那么为了找到最佳切分，应该怎样计算误差呢？前面用于回归树的误差计算方法这里不能再用。稍加变化，对于给定的数据集，应该先用模型来对它进行拟合，然后计算真实的目标值与模型预测值间的差值。最后将这些差值的平方求和就得到了所需的误差。
2.2、模型树 代码
我们创建modelTree.py文件 编写代码如下
#!/usr/bin/env python
# -*- encoding: utf-8 -*-
'''
@File : modelTree.py
@Time : 2019/08/12 14:47:06
@Author : xiao ming
@Version : 1.0
@Contact : xiaoming3526@gmail.com
@Desc : None
@github : https://github.com/aimi-cn/AILearners
'''# here put the import lib
from numpy import *
import numpy as np
import matplotlib.pyplot as plt'''
@description: 根据特征切分数据集合
@param: dataSet - 数据集合feature - 带切分的特征value - 该特征的值
@return: mat0 - 切分的数据集合0mat1 - 切分的数据集合1
'''
def binSplitDataSet(dataSet, feature, value):mat0 = dataSet[np.nonzero(dataSet[:,feature] > value)[0],:]mat1 = dataSet[np.nonzero(dataSet[:,feature] <= value)[0],:]return mat0, mat1'''
@description: 加载数据
@param: fileName - 文件名
@return: dataMat - 数据矩阵
'''
def loadDataSet(fileName):dataMat = []fr = open(fileName)for line in fr.readlines():curLine = line.strip().split('\t')fltLine = list(map(float, curLine)) #转化为float类型dataMat.append(fltLine)return dataMat'''
@description: 绘制ex00.txt数据集
@paramL filename - 文件名
@return: None
'''
def plotDataSet(filename):dataMat = loadDataSet(filename) #加载数据集n = len(dataMat) #数据个数xcord = []; ycord = [] #样本点for i in range(n): xcord.append(dataMat[i][0]); ycord.append(dataMat[i][1]) #样本点fig = plt.figure()ax = fig.add_subplot(111) #添加subplotax.scatter(xcord, ycord, s = 20, c = 'blue',alpha = .5) #绘制样本点plt.title('DataSet') #绘制titleplt.xlabel('X')plt.show()'''
@description: 生成叶结点
@param: dataSet - 数据集合
@return: 目标变量的均值
'''
def regLeaf(dataSet):return np.mean(dataSet[:,-1])'''
@description: 误差估计函数
@param: dataSet - 数据集合
@return: 目标变量的总方差
'''
def regErr(dataSet):return np.var(dataSet[:,-1]) * np.shape(dataSet)[0]'''
@description: 找到数据的最佳二元切分方式函数
@param: dataSet - 数据集合leafType - 生成叶结点regErr - 误差估计函数ops - 用户定义的参数构成的元组
@return: bestIndex - 最佳切分特征bestValue - 最佳特征值
'''
def chooseBestSplit(dataSet, leafType = regLeaf, errType = regErr, ops = (1,4)):import types#tolS允许的误差下降值,tolN切分的最少样本数tolS = ops[0]; tolN = ops[1]#如果当前所有值相等,则退出。(根据set的特性)if len(set(dataSet[:,-1].T.tolist()[0])) == 1:return None, leafType(dataSet)#统计数据集合的行m和列nm, n = shape(dataSet)#默认最后一个特征为最佳切分特征,计算其误差估计S = errType(dataSet)#分别为最佳误差,最佳特征切分的索引值,最佳特征值bestS = float('inf'); bestIndex = 0; bestValue = 0#遍历所有特征列for featIndex in range(n - 1):#遍历所有特征值for splitVal in set(dataSet[:,featIndex].T.A.tolist()[0]):#根据特征和特征值切分数据集mat0, mat1 = binSplitDataSet(dataSet, featIndex, splitVal)#如果数据少于tolN,则退出if (np.shape(mat0)[0] < tolN) or (np.shape(mat1)[0] < tolN): continue#计算误差估计newS = errType(mat0) + errType(mat1)#如果误差估计更小,则更新特征索引值和特征值if newS < bestS:bestIndex = featIndexbestValue = splitValbestS = newS#如果误差减少不大则退出if (S - bestS) < tolS:return None, leafType(dataSet)#根据最佳的切分特征和特征值切分数据集合mat0, mat1 = binSplitDataSet(dataSet, bestIndex, bestValue)#如果切分出的数据集很小则退出if (np.shape(mat0)[0] < tolN) or (np.shape(mat1)[0] < tolN):return None, leafType(dataSet)#返回最佳切分特征和特征值return bestIndex, bestValue'''
@description: 树构建函数
@param: dataSet - 数据集合leafType - 建立叶结点的函数errType - 误差计算函数ops - 包含树构建所有其他参数的元组
@return: retTree - 构建的回归树
'''
def createTree(dataSet, leafType = regLeaf, errType = regErr, ops = (1, 4)):#选择最佳切分特征和特征值feat, val = chooseBestSplit(dataSet, leafType, errType, ops)#r如果没有特征,则返回特征值if feat == None: return val#回归树retTree = {}retTree['spInd'] = featretTree['spVal'] = val#分成左数据集和右数据集lSet, rSet = binSplitDataSet(dataSet, feat, val)#创建左子树和右子树retTree['left'] = createTree(lSet, leafType, errType, ops)retTree['right'] = createTree(rSet, leafType, errType, ops)return retTree '''
@description: 绘制ex0.txt数据集
@paramL filename - 文件名
@return: None
'''
def plotDataSet1(filename):dataMat = loadDataSet(filename) #加载数据集n = len(dataMat) #数据个数xcord = []; ycord = [] #样本点for i in range(n): xcord.append(dataMat[i][1]); ycord.append(dataMat[i][2]) #样本点fig = plt.figure()ax = fig.add_subplot(111) #添加subplotax.scatter(xcord, ycord, s = 20, c = 'blue',alpha = .5) #绘制样本点plt.title('DataSet') #绘制titleplt.xlabel('X')plt.show()# 回归树测试案例
# 为了和 modelTreeEval() 保持一致，保留两个输入参数
def regTreeEval(model, inDat):"""Desc:对 回归树 进行预测Args:model -- 指定模型，可选值为 回归树模型 或者 模型树模型，这里为回归树inDat -- 输入的测试数据Returns:float(model) -- 将输入的模型数据转换为 浮点数 返回"""return float(model)def modelLeaf(dataSet):"""Desc:当数据不再需要切分的时候，生成叶节点的模型。Args:dataSet -- 输入数据集Returns:调用 linearSolve 函数，返回得到的 回归系数ws"""ws, X, Y = linearSolve(dataSet)return ws# 计算线性模型的误差值
def modelErr(dataSet):"""Desc:在给定数据集上计算误差。Args:dataSet -- 输入数据集Returns:调用 linearSolve 函数，返回 yHat 和 Y 之间的平方误差。"""ws, X, Y = linearSolve(dataSet)yHat = X * ws# print corrcoef(yHat, Y, rowvar=0)return sum(power(Y - yHat, 2))# helper function used in two places
def linearSolve(dataSet):"""Desc:将数据集格式化成目标变量Y和自变量X，执行简单的线性回归，得到wsArgs:dataSet -- 输入数据Returns:ws -- 执行线性回归的回归系数 X -- 格式化自变量XY -- 格式化目标变量Y"""m, n = shape(dataSet)# 产生一个关于1的矩阵X = mat(ones((m, n)))Y = mat(ones((m, 1)))# X的0列为1，常数项，用于计算平衡误差X[:, 1: n] = dataSet[:, 0: n-1]Y = dataSet[:, -1]# 转置矩阵*矩阵xTx = X.T * X# 如果矩阵的逆不存在，会造成程序异常if linalg.det(xTx) == 0.0:raise NameError('This matrix is singular, cannot do inverse,\ntry increasing the second value of ops')# 最小二乘法求最优解: w0*1+w1*x1=yws = xTx.I * (X.T * Y)return ws, X, Y# 预测结果
def createForeCast(tree, testData, modelEval=regTreeEval):"""Desc:调用 treeForeCast ，对特定模型的树进行预测，可以是 回归树 也可以是 模型树Args:tree -- 已经训练好的树的模型testData -- 输入的测试数据modelEval -- 预测的树的模型类型，可选值为 regTreeEval（回归树） 或 modelTreeEval（模型树），默认为回归树Returns:返回预测值矩阵"""m = len(testData)yHat = mat(zeros((m, 1)))# print yHatfor i in range(m):yHat[i, 0] = treeForeCast(tree, mat(testData[i]), modelEval)# print "yHat==>", yHat[i, 0]return yHat# 模型树测试案例
# 对输入数据进行格式化处理，在原数据矩阵上增加第0列，元素的值都是1，
# 也就是增加偏移值，和我们之前的简单线性回归是一个套路，增加一个偏移量
def modelTreeEval(model, inDat):"""Desc:对 模型树 进行预测Args:model -- 输入模型，可选值为 回归树模型 或者 模型树模型，这里为模型树模型，实则为 回归系数inDat -- 输入的测试数据Returns:float(X * model) -- 将测试数据乘以 回归系数 得到一个预测值 ，转化为 浮点数 返回"""n = shape(inDat)[1]X = mat(ones((1, n+1)))X[:, 1: n+1] = inDat# print X, modelreturn float(X * model)if __name__ == "__main__":filename = 'C:\\Users\\Administrator\\Desktop\\blog\\github\\AILearners\\data\\ml\\jqxxsz\\9.RegTrees\\exp2.txt'plotDataSet(filename)
对我们要进行处理的数据集进行查看~
数据集下载地址：数据集下载
用代码绘制数据集看一下：
我们可以看到和上面我们介绍的图像是一致的 我们就用代码使用模型树对其进行处理生成回归直线
生成模型树：
if __name__ == "__main__":# 模型树myDat = loadDataSet('C:\\Users\\Administrator\\Desktop\\blog\\github\\AILearners\\data\\ml\\jqxxsz\\9.RegTrees\\exp2.txt')myMat = mat(myDat)myTree2 = createTree(myMat, modelLeaf, modelErr, ops=(1, 20))print(myTree2)
处理结果如下：
可以看到，该代码以0.285477为界创建了两个模板，原始图中实际是在0.3处分段，误差不大，createTree()生成的这个线性模型分别是y=3.468+1.1852x 和 y= 0.0016985+11.96477x,与用于生成该数据的真实模型非常接近。该数据实际是由模型y=3.5+1.0x 和 y=0+12x 在加上高斯噪声生成的。
我们可以看下拟合情况如下图：
可以看出来使用模型树来做出来的回归是不错的。
三、树回归项目案例
项目案例1: 树回归与标准回归的比较
3.1、项目概述
前面介绍了模型树、回归树和一般的回归方法，下面测试一下哪个模型最好。
这些模型将在某个数据上进行测试，该数据涉及人的智力水平和自行车的速度的关系。当然，数据是假的。
3.2、开发流程
收集数据：采用任意方法收集数据
准备数据：需要数值型数据，标称型数据应该映射成二值型数据
分析数据：绘出数据的二维可视化显示结果，以字典方式生成树
训练算法：模型树的构建
测试算法：使用测试数据上的R^2值来分析模型的效果
使用算法：使用训练出的树做预测，预测结果还可以用来做很多事情
收集数据: 采用任意方法收集数据
准备数据：需要数值型数据，标称型数据应该映射成二值型数据
数据存储格式:
数据集为bikeSpeedVsIq_test.txt和bikeSpeedVsIq_train.txt
数据集下载地址：数据集下载
3.000000 46.852122
23.000000 178.676107
0.000000 86.154024
6.000000 68.707614
15.000000 139.737693

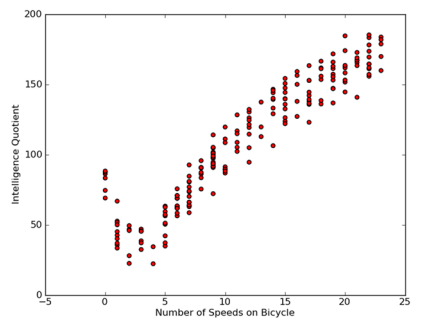

分析数据：绘出数据的二维可视化显示结果，以字典方式生成树
训练算法：模型树的构建
用树回归进行预测的代码
# 回归树测试案例
# 为了和 modelTreeEval() 保持一致，保留两个输入参数
def regTreeEval(model, inDat):"""Desc:对 回归树 进行预测Args:model -- 指定模型，可选值为 回归树模型 或者 模型树模型，这里为回归树inDat -- 输入的测试数据Returns:float(model) -- 将输入的模型数据转换为 浮点数 返回"""return float(model)# 模型树测试案例
# 对输入数据进行格式化处理，在原数据矩阵上增加第0列，元素的值都是1，
# 也就是增加偏移值，和我们之前的简单线性回归是一个套路，增加一个偏移量
def modelTreeEval(model, inDat):"""Desc:对 模型树 进行预测Args:model -- 输入模型，可选值为 回归树模型 或者 模型树模型，这里为模型树模型inDat -- 输入的测试数据Returns:float(X * model) -- 将测试数据乘以 回归系数 得到一个预测值 ，转化为 浮点数 返回"""n = shape(inDat)[1]X = mat(ones((1, n+1)))X[:, 1: n+1] = inDat# print X, modelreturn float(X * model)# 计算预测的结果
# 在给定树结构的情况下，对于单个数据点，该函数会给出一个预测值。
# modelEval是对叶节点进行预测的函数引用，指定树的类型，以便在叶节点上调用合适的模型。
# 此函数自顶向下遍历整棵树，直到命中叶节点为止，一旦到达叶节点，它就会在输入数据上
# 调用modelEval()函数，该函数的默认值为regTreeEval()
def treeForeCast(tree, inData, modelEval=regTreeEval):"""Desc:对特定模型的树进行预测，可以是 回归树 也可以是 模型树Args:tree -- 已经训练好的树的模型inData -- 输入的测试数据modelEval -- 预测的树的模型类型，可选值为 regTreeEval（回归树） 或 modelTreeEval（模型树），默认为回归树Returns:返回预测值"""if not isTree(tree):return modelEval(tree, inData)if inData[tree['spInd']] <= tree['spVal']:if isTree(tree['left']):return treeForeCast(tree['left'], inData, modelEval)else:return modelEval(tree['left'], inData)else:if isTree(tree['right']):return treeForeCast(tree['right'], inData, modelEval)else:return modelEval(tree['right'], inData)# 预测结果
def createForeCast(tree, testData, modelEval=regTreeEval):"""Desc:调用 treeForeCast ，对特定模型的树进行预测，可以是 回归树 也可以是 模型树Args:tree -- 已经训练好的树的模型inData -- 输入的测试数据modelEval -- 预测的树的模型类型，可选值为 regTreeEval（回归树） 或 modelTreeEval（模型树），默认为回归树Returns:返回预测值矩阵"""m = len(testData)yHat = mat(zeros((m, 1)))# print yHatfor i in range(m):yHat[i, 0] = treeForeCast(tree, mat(testData[i]), modelEval)# print "yHat==>", yHat[i, 0]return yHat
测试算法：使用测试数据上的R^2值来分析模型的效果
R^2 判定系数就是拟合优度判定系数，它体现了回归模型中自变量的变异在因变量的变异中所占的比例。如 R^2=0.99999 表示在因变量 y 的变异中有 99.999% 是由于变量 x 引起。当 R^2=1 时表示，所有观测点都落在拟合的直线或曲线上；当 R^2=0 时，表示自变量与因变量不存在直线或曲线关系。
所以我们看出， R^2 的值越接近 1.0 越好。
使用算法：使用训练出的树做预测，预测结果还可以用来做很多事情
具体我们可以参照这个完整代码进行编写查看：https://github.com/aimi-cn/AILearners/tree/master/src/py2.x/ml/jqxxsz/9.RegTrees/demo.py
