很久都没写文章了，最近实在是太忙了，向各位关注我的小伙伴致个歉！

最近没事儿写了个模型树和模型关联的功能，处理工具是用的cesiumlab。

说明一下为什么要用cesiumlab：

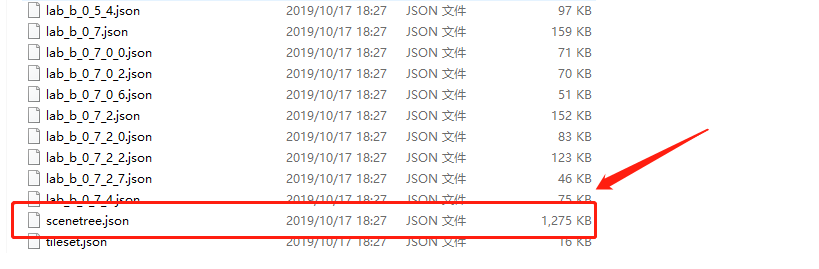

网上现在有很多的模型转换工具，如obj23dtiles等均可以对非3dtiles的模型进行处理，为何非得用cesiumlab呢？！主要是因为此功能想实现构件的详细展示，即点击节点实时展示对应的构件，故试用cesiumlab可以生成构件的节点树，即scenetree.json！

这样在模型加载的时候，在ajax这个树节点的json文件，即可加载对应的节点了！

模型处理过程：

1、试用cesiumlab将rvt2018的模型文件转为clm（clm为cesiumlab的自定义的格式），如果你的文件不是revit2018的，那么你得先将模型升级到2018。

2、处理clm格式的模型文件，对模型文件进行切片，转为cesium支持的3dtiles文件，在转换的过程中，如果你对加载速度有要求，请选择纹理和顶点压缩。

3、将3dtiles模型文件进行发布。（发布过程参考我前面的文章）。

以上及完成了模型的转换及发布，但是转换过程中遇到了几个坑，就不一一赘述了。

部分代码解析（一下借鉴了火星科技的模型，如有侵权请告知修改！）：

先大致说下实现了的功能：

1、加载了bim模型及添加了左侧模型树，将树节点和模型关联：双击树节点可以定位到模型中具体的位置，树节点勾选显示，不勾选隐藏！

2、添加了属性弹窗，点击模型时，会弹出模型的详细信息！

主要是实现了这两个功能，下面说下难点：

a）：模型添加后，将模型定位到正确的位置，以下是定位的方法，此方法值能够进行定位，对模型进行旋转，并未用到，所以没加：

Cesium.Transforms.eastNorthUpToFixedFrame(position);

b）：模型树和模型构件的关联，此处即实现了点击模型树定位到具体构件的功能

 var center = new Cesium.Cartesian3(nodesphere[0], nodesphere[1], nodesphere[2]);if (orginMatrixInverse && tileset._root.transform) {var mat = Cesium.Matrix4.multiply(tileset._root.transform, orginMatrixInverse, new Cesium.Matrix4());center = Cesium.Matrix4.multiplyByPoint(mat, center, new Cesium.Cartesian3());}var sphere = new Cesium.BoundingSphere(center, nodesphere[3]);

注：当你移动了模型位置后，此处定位有偏差，故得进行位置转换（此处也是此功能最精华的地方！）；当然如果你有不懂的地方也可以私信我。
