基本流程
1、在电脑中建立一个自定义的文件夹（例如D:\AD project\Project1），以备存储设计文件用。双击打开Altium Designer，进入软件工作界面。
2、创建工程文件：单击“File”菜单，选择“New”选项中的“Project”选项，从中选择“PCB Project”工程文件，弹出的create project对话框中，在“Folder”中设置工程保存的位置，在“Project Name”中将工程文件命名为project1”，点击“Create”创建工程并进入工程文件的初始工作界面。

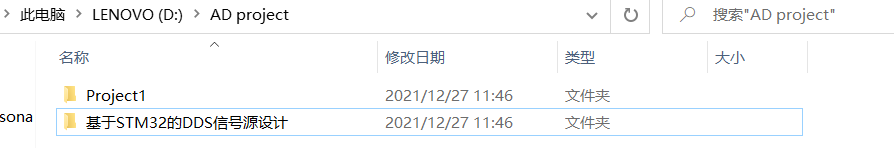

这里会创建一个和工程文件名一样的文件夹，如下所示：
3、创建原理图文件：单击“File”菜单，选择“New”选项中的“Schematic”选项，进入原理图编辑的初始工作界面。
4、保存原理图文件：选择“File”菜单，选择“Save As…”选项，将文件命名为“project1”并保存。
5、调整版面大小：把鼠标放在空白处，双击鼠标左键，窗口右边在弹出的选项中选择“Properties（属性）”选项，在“Page Options”选项中，进入文档属性编辑窗口。如果采用标准纸张版面，可以点击选择“Standard”选项，在“Sheet Size”（图纸大小）的下拉菜单中进行选择标准的A4或者其他版面大小；如果采用非标准纸张的版面，则需要点击“Custom”（自定义）选项，这时可通过 “Width”和“Height”对版面的宽度和高度进行设置。
6、添加库文件：将鼠标放在窗口右边导航栏的“Components(元件)”选项卡，在弹出的窗口中单击“
”operations按钮，选择“File-based Libraries Preferences…”选项，选择“Installed”选项卡，单击右下方的“Install…”按钮，打开元件库文件选择窗口，选中需要添加的元件库文件，元件库文件添加完成后单击“Close”关闭窗口。
默认的库文件安装位置路径为：D:\Users\Public\Documents\Altium\AD20\Library。

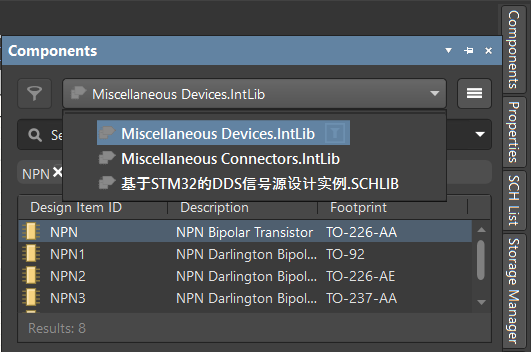

7、放置元件：单击窗口右边导航栏的“Components(元件)”选项卡，在弹出的窗口中找到所需要放置的元件，双击选中元件（在输入法英文状态下）可将其放置在原理图中。
内部集成库中有两类基本元件，第一类“Miscellaneous Connectors.InLib”库为基本的接插件元件库，第二类“Miscellaneous Devices.InLib”为基本元件库。
8、元件放置操作：在元件放置或移动过程中，采用键盘上的“空格”键可对元件进行逆时针旋转90°，“X”键可对元件进行水平方向的翻转，“Y”键可对元件进行垂直方向的翻转。对于放置好的元件，如果需要进行移动或旋转，可将鼠标移至元件上，按住鼠标左键不放进行移动或旋转。
注意，在PCB里只能按“空格”键旋转，不能对元件进行水平或垂直方向的镜像翻转。
9、界面基本操作：按住鼠标右键不放，鼠标指针变成“手型”时，可以对界面进行任意移动，如果此时按住键盘上“Ctrl”键，移动鼠标时可以对界面进行放大和缩小。

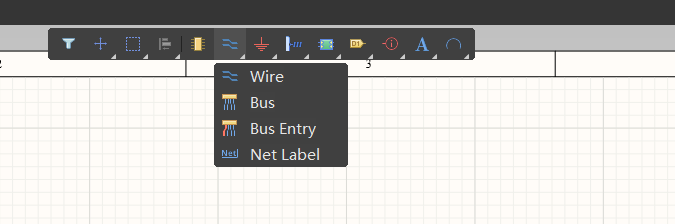

10、连线：在“Place”菜单中选择“Wire”，进入放置连线模式，可对放置好的元件进行连线。也可在快捷工具栏选择“Wire”。
11、修改元件参数：双击需要修改的元件，可以对元件的内部参数进行修改。 主要修改的元件参数有：元件标号、标称值和封装。实验中各元件的参数见下表。
| 元件 | 标称值 | 封装 |
|---|---|---|
| C1 | 100pF | POLAR0.8 |
| C2, C3 | 100pF | RAD-0.3 |
| P1 | - | HDR1X2 |
| P2 | - | HDR1X3 |
| L1 | 10mH | 0402-A |
| Q1 | - | TO-226 |
| R1, R2 | 1K | AXIAL-0.4 |

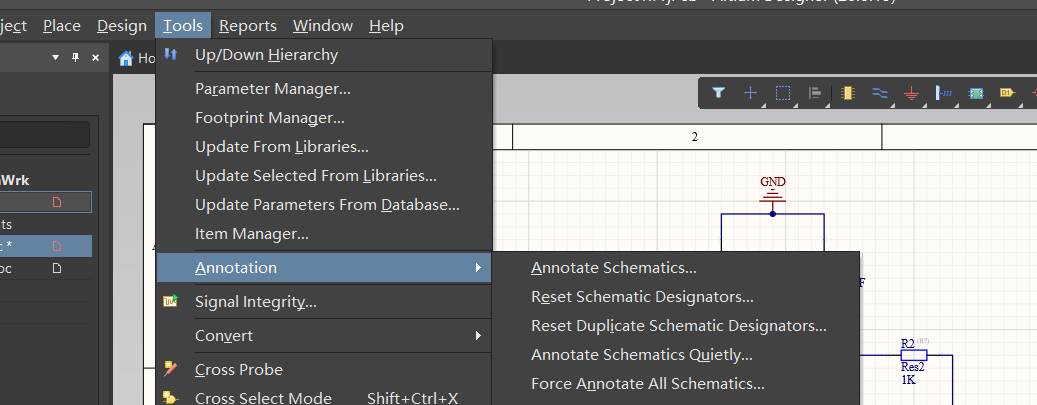

在 Tool工具栏选择Annotation，继续选择annotateschematics 进行自动注释原件标号，

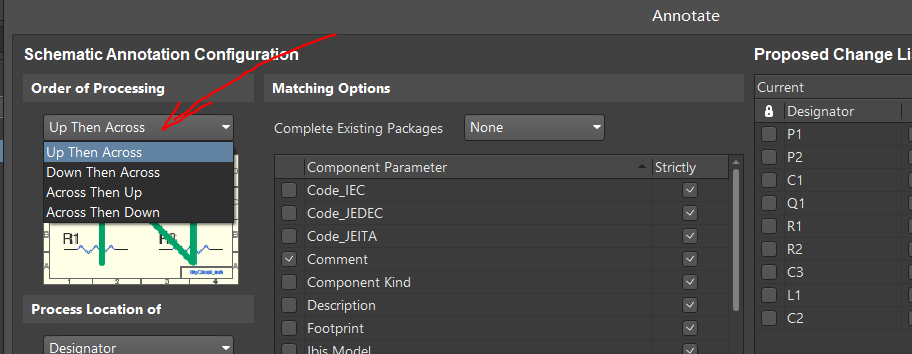

在Annotate对话框中选择注释方式，点击update changes list，在点击accept changes（create ），继续点击validates changes 和execute changes。
12、创建PCB文件：在“File”菜单下，选择“New”选项中的“PCB”选项，进入PCB编辑的初始工作界面。
13、保存PCB文件：在“File”菜单下，选择“Save As…”选项，将文件命名为“Project1”并进行保存。
14、导入元件：在“Design”菜单下，选择第一项“Updata PCB Document ***”，其中“***”为PCB的文件名，弹出导入元件的窗口，点击窗口左下方“Validate Changes（确认更改）”按钮，选择窗口下方的“Only Show Errors”，检查菜单中的各项元件参数是否有错误，若出现错误，根据窗口的错误提示重新进入原理图界面进行修改。若没有错误，点击窗口下方的“Execule Changes（执行更改）”按钮，将元件全部导入PCB版面，点击关闭窗口。
15、元件布局：对元件进行移动或旋转（操作方法与原理图中相同），放置在版面内合理的位置。

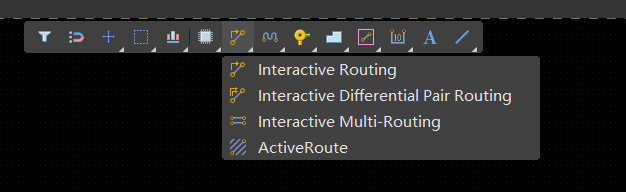

16、元件布线：在“Place”菜单下，选择“Track”选项，或者在快捷工具栏选择。

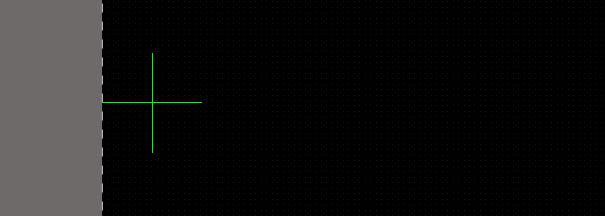

这时鼠标的光标形状变成十字形，
移动鼠标至元件引脚上，第一次单击鼠标左键放置连线的源头，移动鼠标时连线会跟着移动，可根据元件管脚间的飞线情况进行连线，每次单击鼠标左键都会确定前面放置的连线。单击鼠标右键可结束当前的连线，进入第二次画线。若要退出画线状态，可双击鼠标右键。
17、删除连线：把鼠标移至需要删除的连线上，单击鼠标左键，连线变成高亮线，用键盘上的“Del”键可以删除高亮线段。
学习视频来源：【学习资料】Altium Designer 20 (AD20)详细教程视频_哔哩哔哩_bilibili，感谢刘涛老师的录制和B站UP主（桂电二院科协）的分享。
