先有一些基本PCB概念，再开始进行软件上教学。首先要有个观念，PCB谈的是制作工艺，不是电路设计。所以即使你不太懂什么叫电路设计，只要确定有一个可正常工作的电路图，基本上也就可以做出一个PCB板。你也可以做出你自己的PCB板，只要你掌握了一些的Design Rule。

至于如何确定这是一个可以"工作" 的电路图? 你可以先用洞洞板手焊验证一下电路或用面包板插一插，先确定一下这是可工作的...Layout PCB时，IC零件再选择SMD的版本)

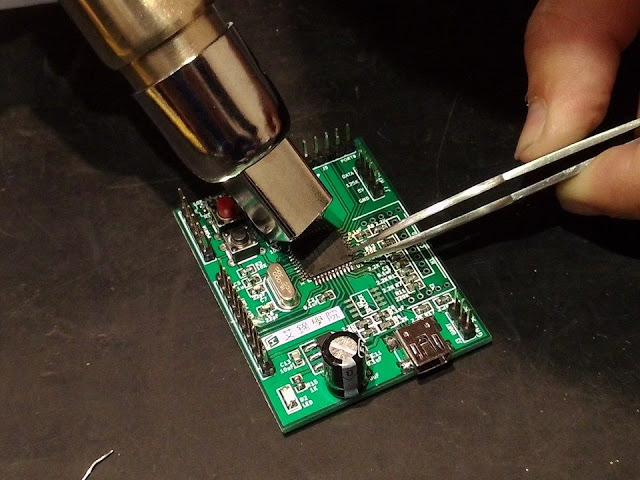

要完成一个PCB电路板，基本上可分为主要三个阶段，第一个阶段电路图绘制，第二个阶段电路布局，第三阶段为建立BOM表，然后进行备料及手焊样品。

若你的PCB 需要layout到4层板以上或者高速，RF，天线这种高频的东西，这已经属pro专业等级了，没有经过专家指导并不容易，再加上你没有太多量测仪器，有些也不太可能自己做，这已经是另一个level了，建议找具相关设计专长领域的Layout House 代工，因为可能后续还有EMI，FCC，CE，NCC规范要过。

阶段1: 电路图绘制

这是电路图绘制阶段

电路图绘制阶段

电路绘图的流程

绘制电路图--> 对元件进行编号(Annotate the component ) -->执行DRC --> 产生Netlist档案。

1、依照参考电路进行电路图绘制，将每一个电路元件 (component ) ，完成其连线. 即Schematic symbol的连线图。

2、元件进行编号(Annotate the component ): 加入的每一个电路元件，包含IC或被动零件，都是没有编号过的，所以要从新给予编号. U?，U? --> U1，U2. R? R? R? --> R1，R2，R3

3、执行DRC: 即执行 Design Rule Check，如可能有元件pin没有连接线 (这个要放"x"，No Connect)，或线路这一端找不到另一端的命称? 或...

4、产生Netlist档案: Netlist档案，是为了给PCB Layout软件读的。有了Netlist，Layout 软件才知道每一个元件的线路连接关系，更重要的是，每一个元件的Footprint。Netlist 要能正确产生，必须要把电路图上每一个component (Schematic symbol) 关联到一个Footprint实体。 Footprint 就是元件的轮廓(contour) ，尺寸，外型，如IC的封装样式，连接器的外型等。如SOP8，SOP-24，0805，0604，0402，..

Note: 一个Schematic symbol可以对到多个Footprint ，如同一颗IC，可以有多种不同的封装样式，BGA，PLCC，TQFP，SOP，SSOP等。Schematic symbol 就只是一个电路符号，PCB已经是到了实际生产端，要能实际焊接。 footprint不对，PCB板做出了，IC元件上不了。所以你备了什么料，footprint 就得是什么。通常Layout设计软件都会有footprint library，让你挑，如果没有你要自己产生这个footprint，尺寸很重要，所以你要有IC的DataBook才好做。

Note: 若你要的Schematic symbol，library找不到，也必须自己来做，也就是加入一个新的symbol 到component library。

把电路图上每一个component (Schematic symbol) 关联到一个Footprint实体

电路图上每一个component (Schematic symbol) 关联到一个Footprint实体

miniUSB 连接器的Footprint

阶段2: 开始进行PCB Layout

PCB Layout 流程

载入Netlist--> 将footprint摆放位置 (Placement) --> Routing (走线) --> 对Ground产生铜面(铺铜)---> 执行DRC -->产生Gerber档案。

将footprint摆放位置 (Placement): 将netlist载入后，电路图上的元件都会呈现，并且有 ratsnest。ratsnest是用描述电路图上元间彼此间的"线"连接关系。这里的"线"是virtual wire 只是知道连线关系，之后对这些线进行实际routing 布线，也就是绘制Track。track 是实际的线，所以就会有线宽的问题，电流愈大的线，线宽要设比较大。例如: Track width : 0.2mm 可走0.5A; 0，5mm : 1.25A

进行Layout 之前，要在Edge.cut这一层设定PCB outline 板框大小，元件就只能放在这范围里面。

另外也要描述Copper layer 的层数，如双层板及四层板，六层板，所谓几层板指的就是copper 层的数量，copper数愈多当然可以走线的平面就愈多。

设定一些设计规则: 如最小Track Width，Clearance ，Via Diameter，Drill size。另外就是设定各种几种布线会用到的Track width，Via Size.

Note: Clearance: track，pad，via都会有净空空间，Clearance即extra space outside the border

设定各种几种布线会用到的Track width，Via Size.

Note: width 单位通常用 mm (Millimeter)或 mil。mil是千分之一英吋inch. 1 mil=0.00254 cm。

2.54mm=0.1 inches

所以40mil约等于1mm; 10 mil 约等于0.25mm

要描述Copper layer 的层数; 此图为copper layer为2

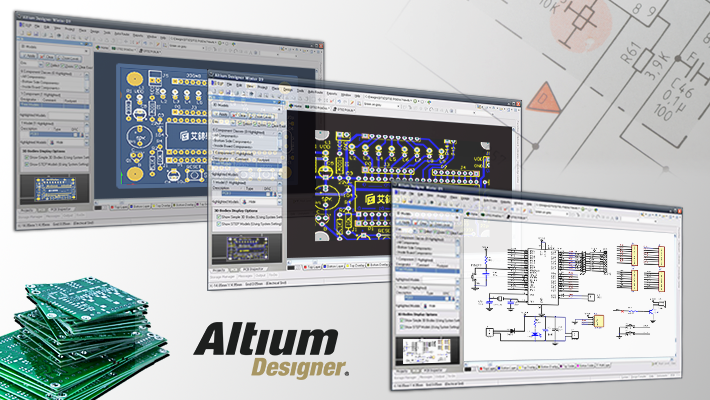

PCB设计软件

Via:

Via 指的就是钻孔这件事。电路板是由一层层的copper迭出来的，而不同电路copper层之间的连通靠的就是via。当你布线时，元件间的走线会需要从TOP层走到Bottom 层(或称 Front 层走到Back层)，就会须要钻孔。

Plated-thru Hole: 指的是孔壁上有镀铜

copper 之间透过Via 来连接。

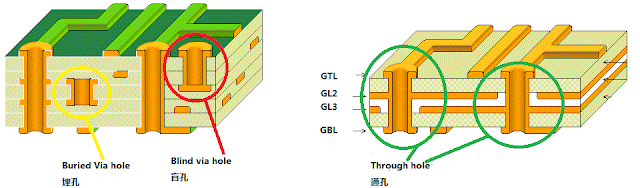

不同的Via型式:

* Through Via (Through Hole) 指的是要打穿的孔(贯孔)。从PCB8外观看的到。

* Blind Via (buried via): 在多层板中，线路连接在只在中间的几层而非全部。依据穿透的型式又区分为盲孔(Blind hole)及埋孔(Buried hole)。

* 另一种via为NPTH (non-plated through hole) ，它是Through-Hole 但孔壁没有镀铜(Non-plated)，主要是用在机构上的螺丝锁孔。

Via 参数: 通常会描述Via的直径及Drill size。Drill size指的是钻孔口径的大小。

Via 参数: 通常会描述Via的直径及Drill size。Drill size指的是钻孔口径的大小。
Pad锡垫其实分好多种:

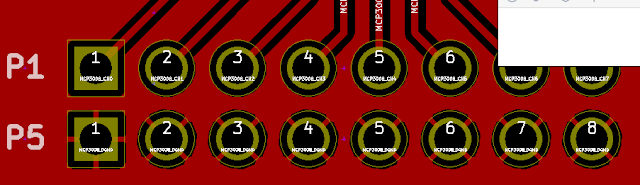

1、Through hole pad: DIP元件使用的Pad (有钻孔)

2、SMD pad: SMD元件使用的Pad(不用钻孔)

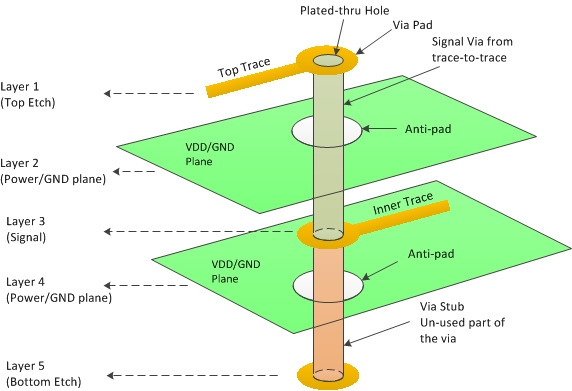

3、Anti pad(绝缘锡垫 )：用于隔离孔与内层电器连接围绕在孔周围的隔离环.如果孔在内层中不需要线路连接，就需Anti pad要来隔离.其内径当然要大于孔的外径.

Copper zone:

就是指在PCB铺铜 (Copper Pour) 一般PCB在电路设计时经常需要铺设大面积的铜箔来当作电源(Vcc、Vdd或Vss)与接地(GND，Ground)之用。F.Cu及B.Cu都可以铺.

Thermal relief Pad:

copper zone所连接的pad，会有设定Thermal relief 的需要。由于pad 连接(接触)大面积的铜箔 (copper plane) 会增加散热的速度，导致该pad需要升温才能容易焊上，这会很容易造成空焊或冷焊的情况。所以解决方去　就是pad 仍然可以连接到铜箔，但必须减少其接触的面积。隔离环修改为轮辐状，用以将隔离环的内部的铜连接到隔离环的外部。
