总结
1.企业三层架构
2. 冗余（线路冗余+设备冗余）
3. STP生成树协议：IEEE802.1D，PVST+，802.1W，RSTP（rpvst），802.1S（MST）

企业三层架构（内网结构）
接入层： 常使用二层交换机，就近提供接口密度，用于用户的接入
汇聚层（分布层）： 集合所有接入层流量（星型），对流量实施管理和策略
核心层： 路由转发，高速转发，nat，QOS

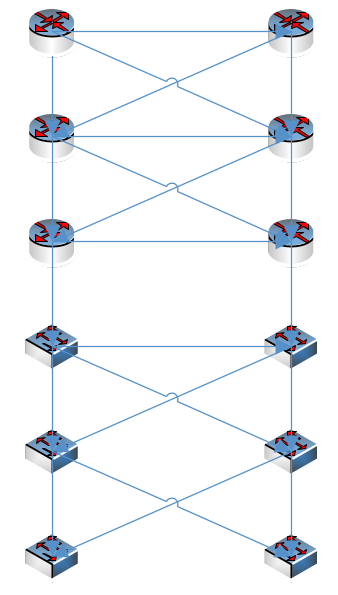

最标准的三层架构，路由器分三层，交换机分三层：

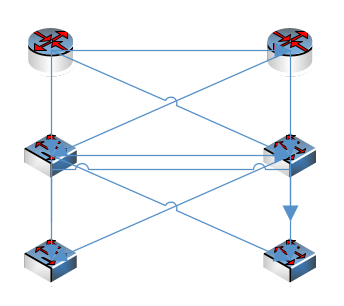

中小型企业最常见的三层架构：

路由器连接ISP（另一台也连接ISP备份）

BCMSN-----交换技术主要应用于汇聚和接入层；-----
VLAN/TRUNK/VTP/DTP/STP/CHANNEL/HSRP…/VPC等

三层架构中最重要的思想为冗余（备份）
线路冗余
设备冗余
网关冗余
UPS（电源冗余）

一、线路冗余：
一旦在交换机上使用链路冗余，那么将出现二层的桥接环路；因为CAM是流量触发交换机生成的，该表默认并没有被管理；
只要路由表不成环路，就不会成环，交换机只要连接成环路，就成环。
二层桥接环路导致的问题：
1）广播风暴
2）CAM表记录翻滚

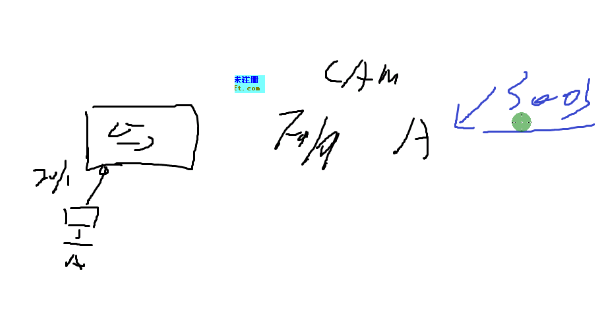

CAM表生成后会存储300秒，5分钟之后表会刷新，刷新是指最后一次有A的流量上来，超时更新；换接口后触发实时刷新，触发更新。
3）重复拷贝同一个数据帧

STP：生成树协议-----树根设备到每台交换机仅存在一条链路（最佳）；逻辑的阻塞部分接口；
当最佳路径故障时，阻塞端口被打开，来恢复通讯；

STP：【1】IEEE802.1D
交换机间沟通时使用的数据帧-----BPDU桥协议数据单元-----跨层封装到二层；
BPDU数据帧默认不属于任何一个vlan，故在存在vlan的设备上，该数据帧基于native vlan发送；
3类BPDU：
1）配置BPDU-----拓扑收敛完成后，仅根网桥周期（2s）发送；在没有跟网桥的时候，所有设备均发送BPDU
